Produktinformationen "SKS-499 405 500 U 1000 S05 G"

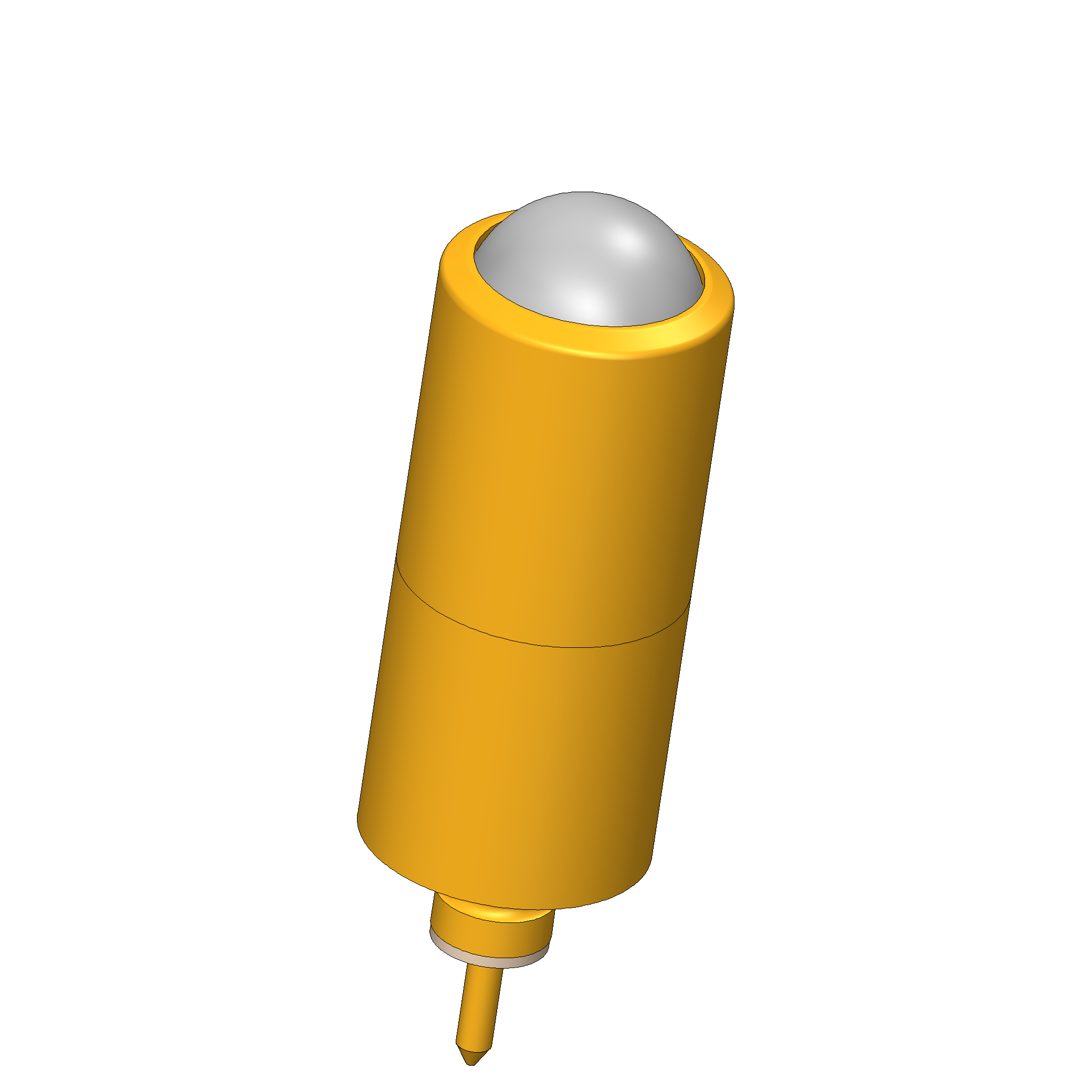

- Der Schaltkontaktstift SKS-499 ist zur seitlichen Anwesenheitsprüfung von Steckern in Prüfmodulen
- Der SKS-499 wird durch eine Kugel betätigt und ist widerstandsfähig gegen auftretende Querkräfte
- Besonders für geringe Platzverhältnisse geeignet im Raster von 256 Mil
- Bei der Variante SKS-499 405 500 U 1000 S05 G ist die Kugel galvanisch vom Anschlusspin getrennt, d.h. hier erfolgt eine potentialfreie Kontaktierung des DUT
| Arbeitshub: | 1,2 mm |
|---|---|
| Federvorspannung: | 0,7 N |
| RoHS-konform: | ja |
| Produktgruppe: | SKS (gesteckt), Schaltkontaktstifte |
| Unterproduktgruppe: | SKS (gesteckt) |
| Baureihe: | SKS-499, SKS-499 Standard |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 5 mm |
| Maximaler Hub: | 1,4 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 19,9 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | U Unveredelt |
| Raster: | 6,5 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 4 Edelstahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 6 mm |
| Schaltweg: | 0,5 mm |
| Federkraft am Schaltpunkt: | 0,81 N |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Der Schaltkontaktstift SKS-499 ist zur seitlichen Anwesenheitsprüfung von Steckern in Prüfmodulen
- Der SKS-499 wird durch eine Kugel betätigt und ist widerstandsfähig gegen auftretende Querkräfte
- Besonders für geringe Platzverhältnisse geeignet im Raster von 256 Mil
- Bei der Variante SKS-499 405 500 U 1000 S05 G ist die Kugel galvanisch vom Anschlusspin getrennt, d.h. hier erfolgt eine potentialfreie Kontaktierung des DUT
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Schaltkontaktstifte
- Produktgruppe: SKS (gesteckt)
- Unterproduktgruppe: SKS (gesteckt)
- Baureihe: SKS-499
- Baureihe: SKS-499 Standard
- Raster: 6,5 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Daten zur Kopfform

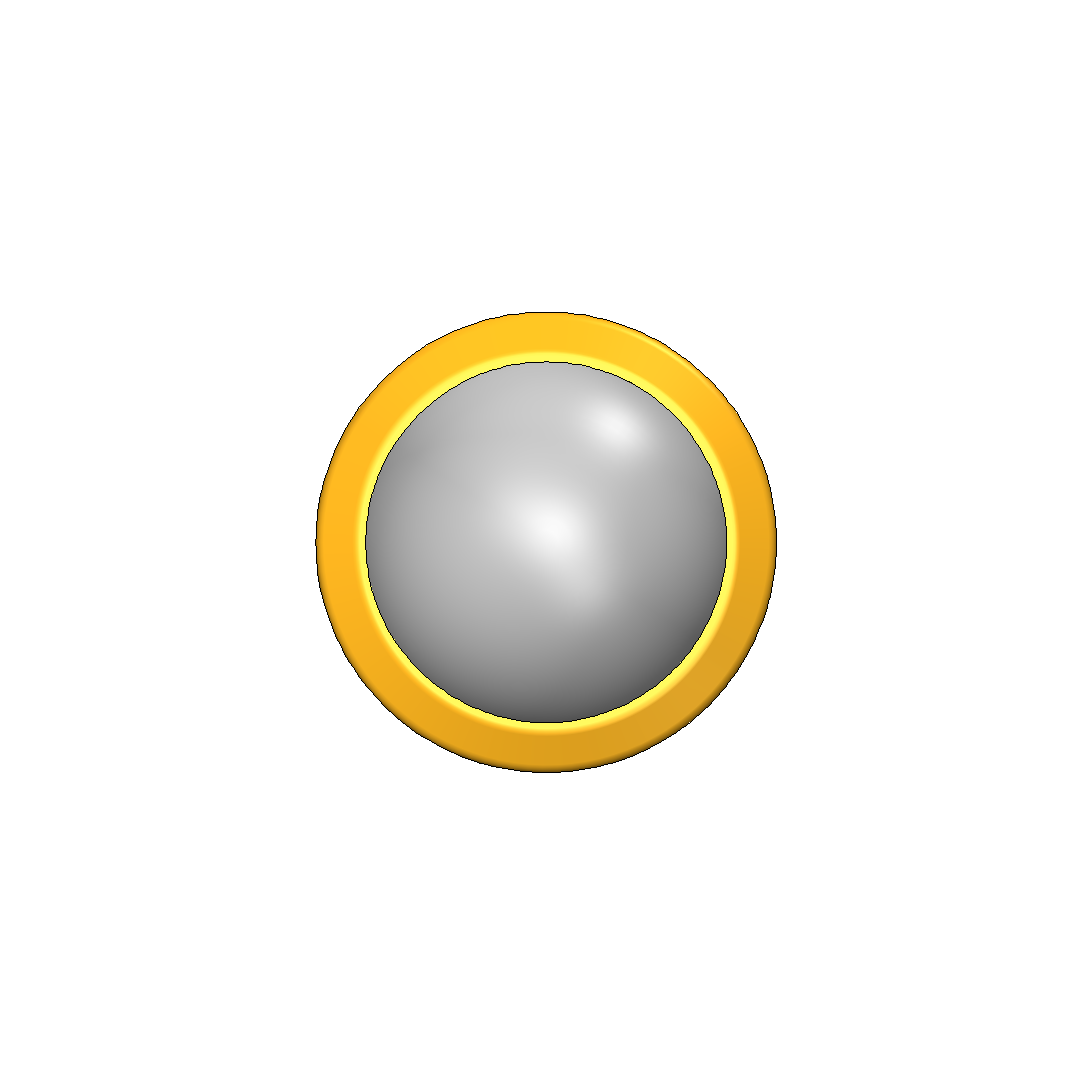

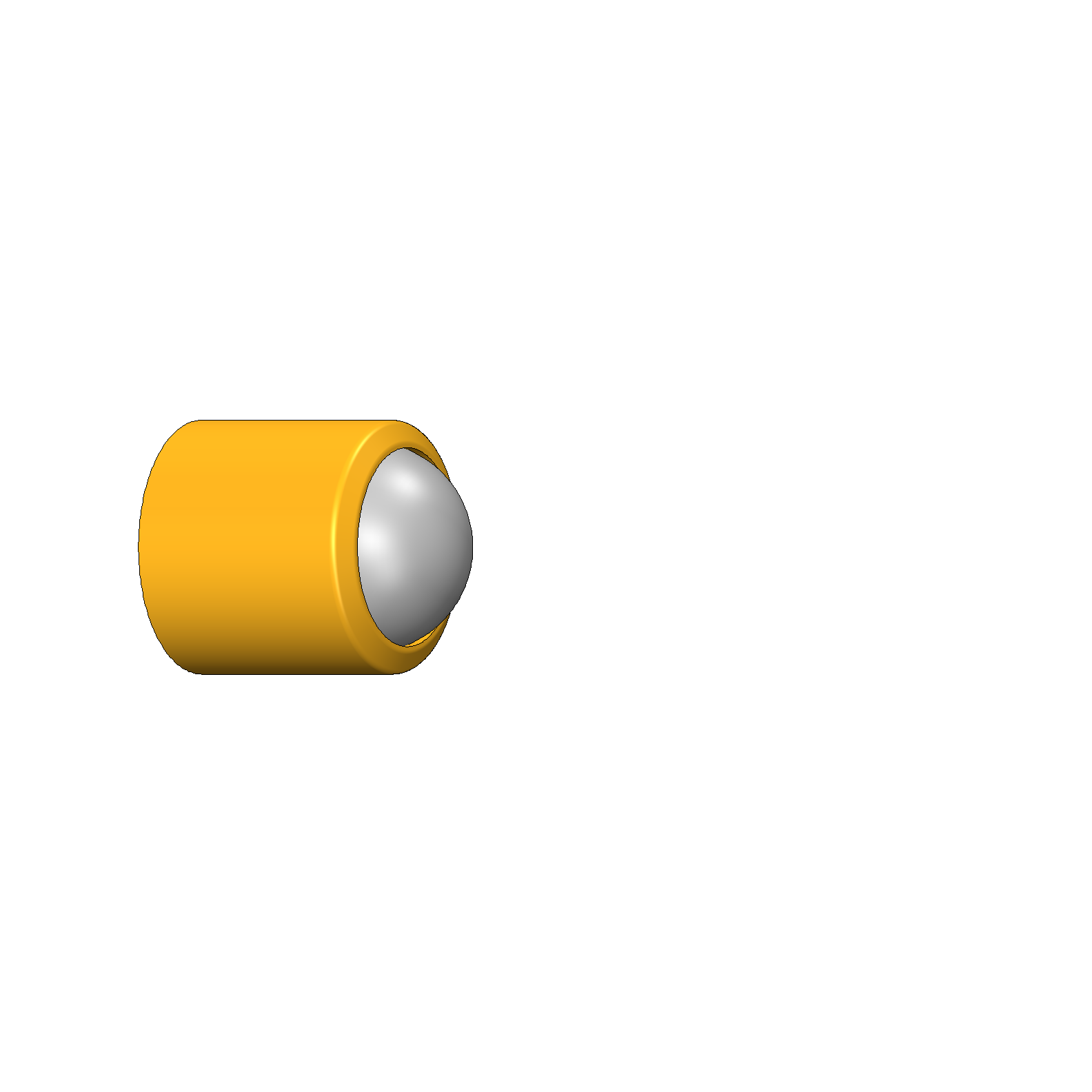

- Kopfform: 05 Rund (Vollradius)

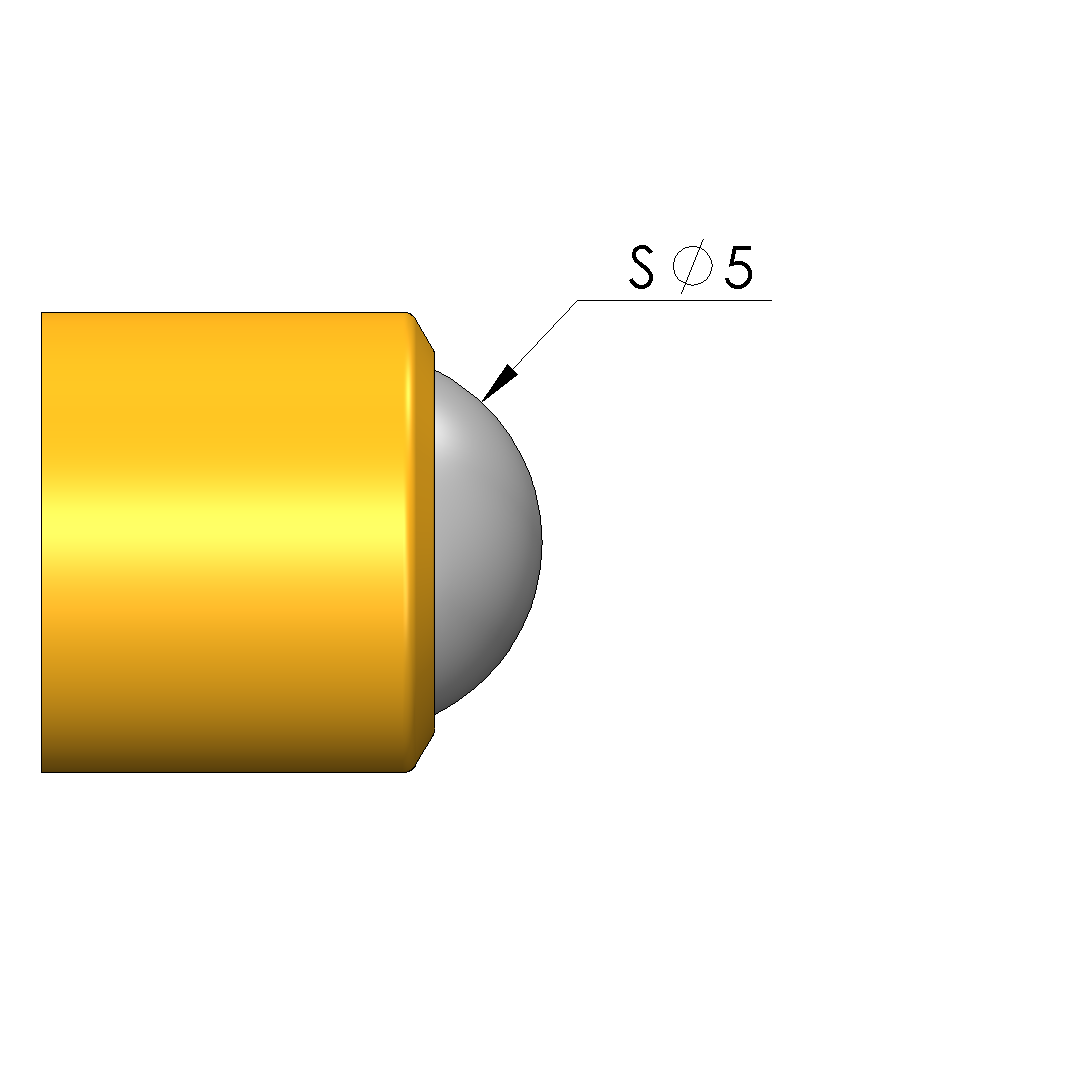

- Kopfdurchmesser: 5 mm
- Kopfform Oberfläche: U Unveredelt
- Kopfform Werkstoff: 4 Edelstahl
Mechanische Daten
- Gesamtlänge: 19,9 mm
- Stifthülsendurchmesser: 6 mm
- Maximaler Hub: 1,4 mm
- Federvorspannung: 0,7 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 1 N
- Schaltweg: 0,5 mm
- Federkraft am Schaltpunkt: 0,81 N
- Arbeitshub: 1,2 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
