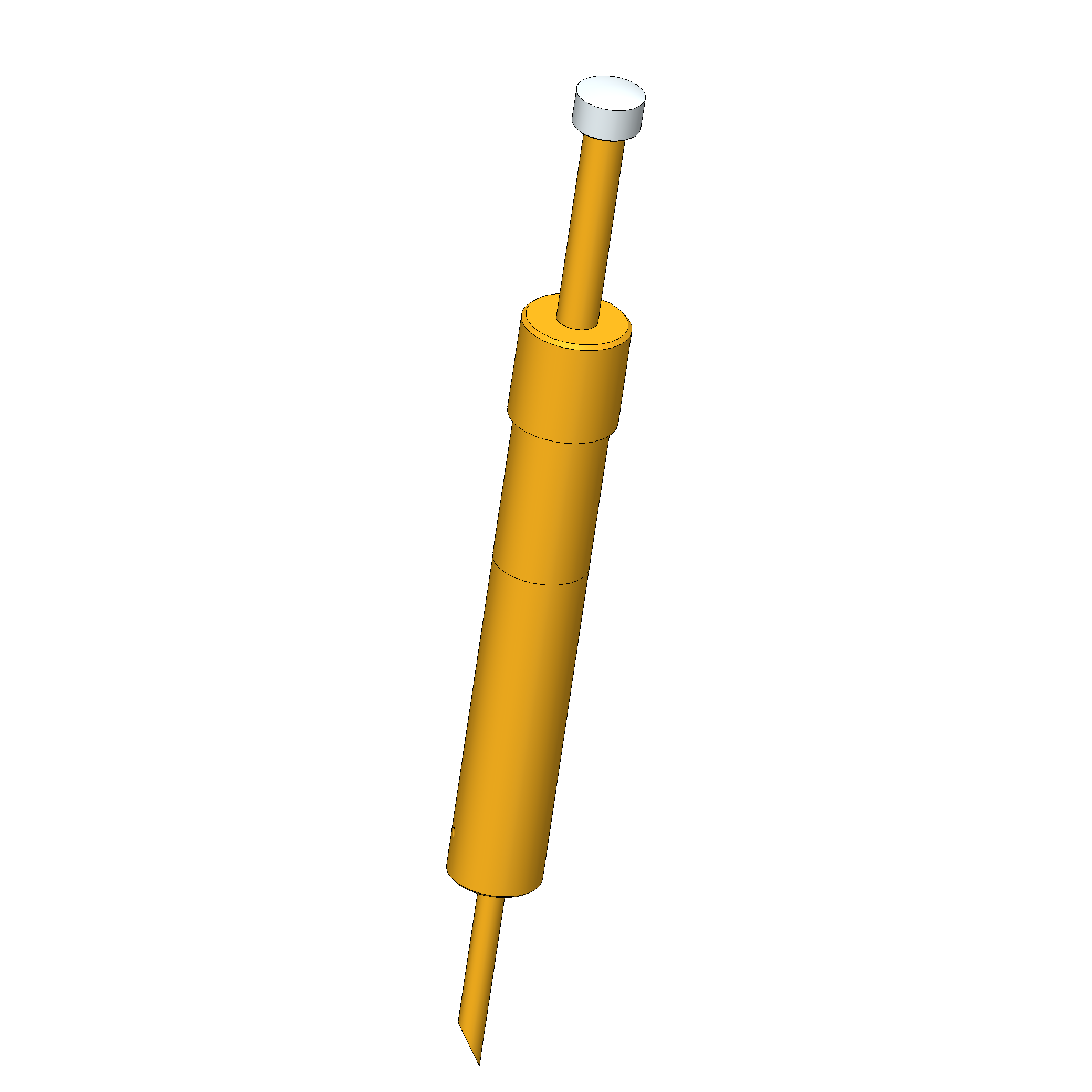

Produktinformationen "SKS-429 005 500 A 8008"
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Schließer (NO), d.h. bei Betätigung wird der Stromkreis geschlossen
| Arbeitshub: | 12,8 mm |
|---|---|
| Federvorspannung: | 2,23 N |
| Passende Kontaktsteckhülse: | KS-429 |
| RoHS-konform: | ja |
| Produktgruppe: | SKS (gesteckt), Schaltkontaktstifte |
| Unterproduktgruppe: | SKS (gesteckt) |
| Baureihe: | SKS-429 |
| E-Maß / Kragenmaß: | 08 |
| Kopfform: | 005 Rund, Kontaktfläche isoliert |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 8 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 5 mm |
| Maximaler Hub: | 16 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 80,8 mm |
| Kontaktierung von: | Anwesenheitsprüfung |
| Kopfform Oberfläche: | A Gold |
| Raster: | 10 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 0 Kunststoff |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 7 mm |
| Schaltpunkt: | 25,1 mm |
| Schaltweg: | 2 mm |
| Federkraft am Schaltpunkt: | 2,9 N |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Schließer (NO), d.h. bei Betätigung wird der Stromkreis geschlossen
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Schaltkontaktstifte
- Produktgruppe: SKS (gesteckt)
- Unterproduktgruppe: SKS (gesteckt)
- Baureihe: SKS-429
- Raster: 10 mm
- Kontaktierung von: Anwesenheitsprüfung
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-429
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 80,8 mm
- Stifthülsendurchmesser: 7 mm
- Maximaler Hub: 16 mm
- Federvorspannung: 2,23 N
- E-Maß / Kragenmaß: 08
- Federkraft bei Arbeitshub: 8 N
- Schaltweg: 2 mm
- Schaltpunkt: 25,1 mm
- Arbeitshub: 12,8 mm
- Federkraft am Schaltpunkt: 2,9 N
Daten zur Kopfform

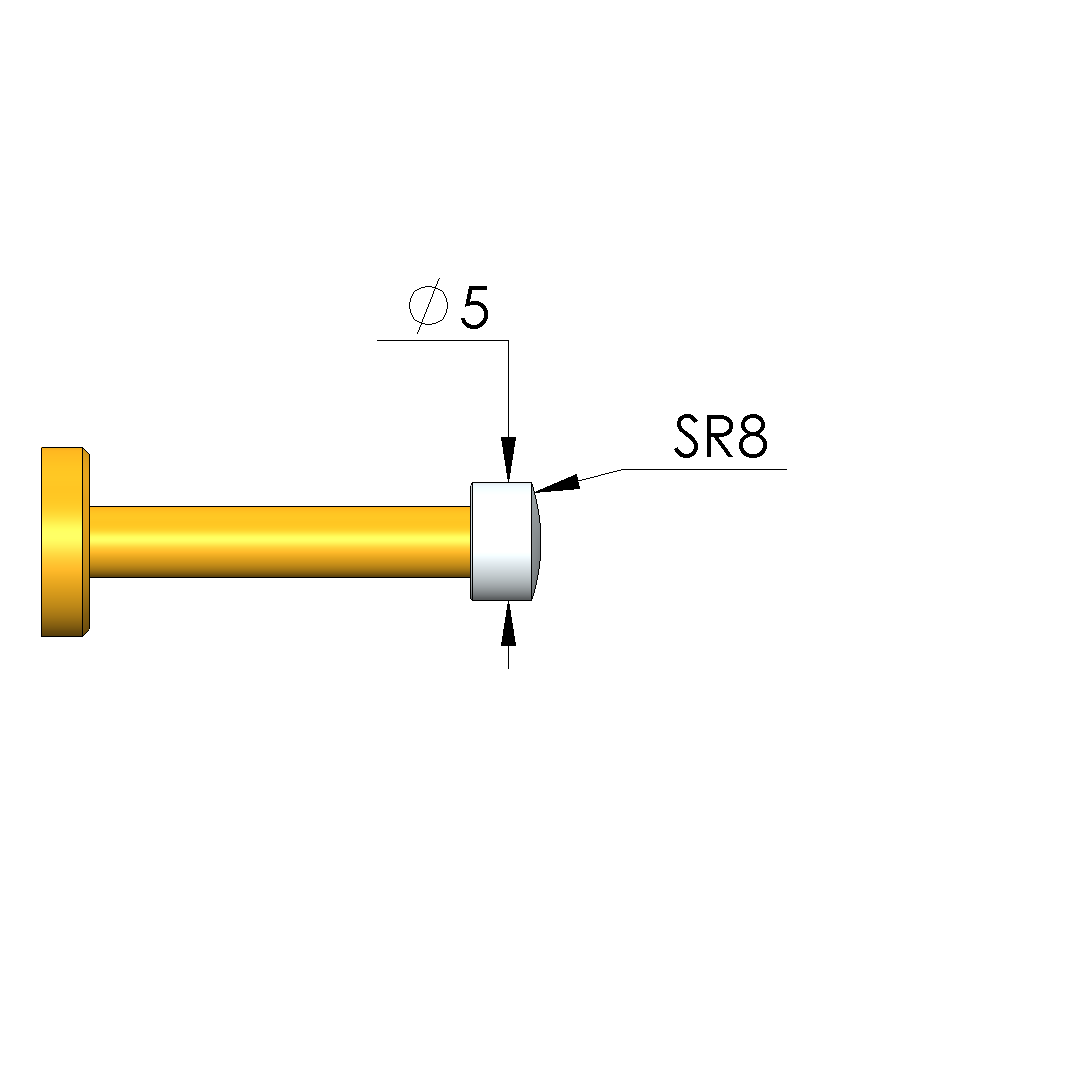

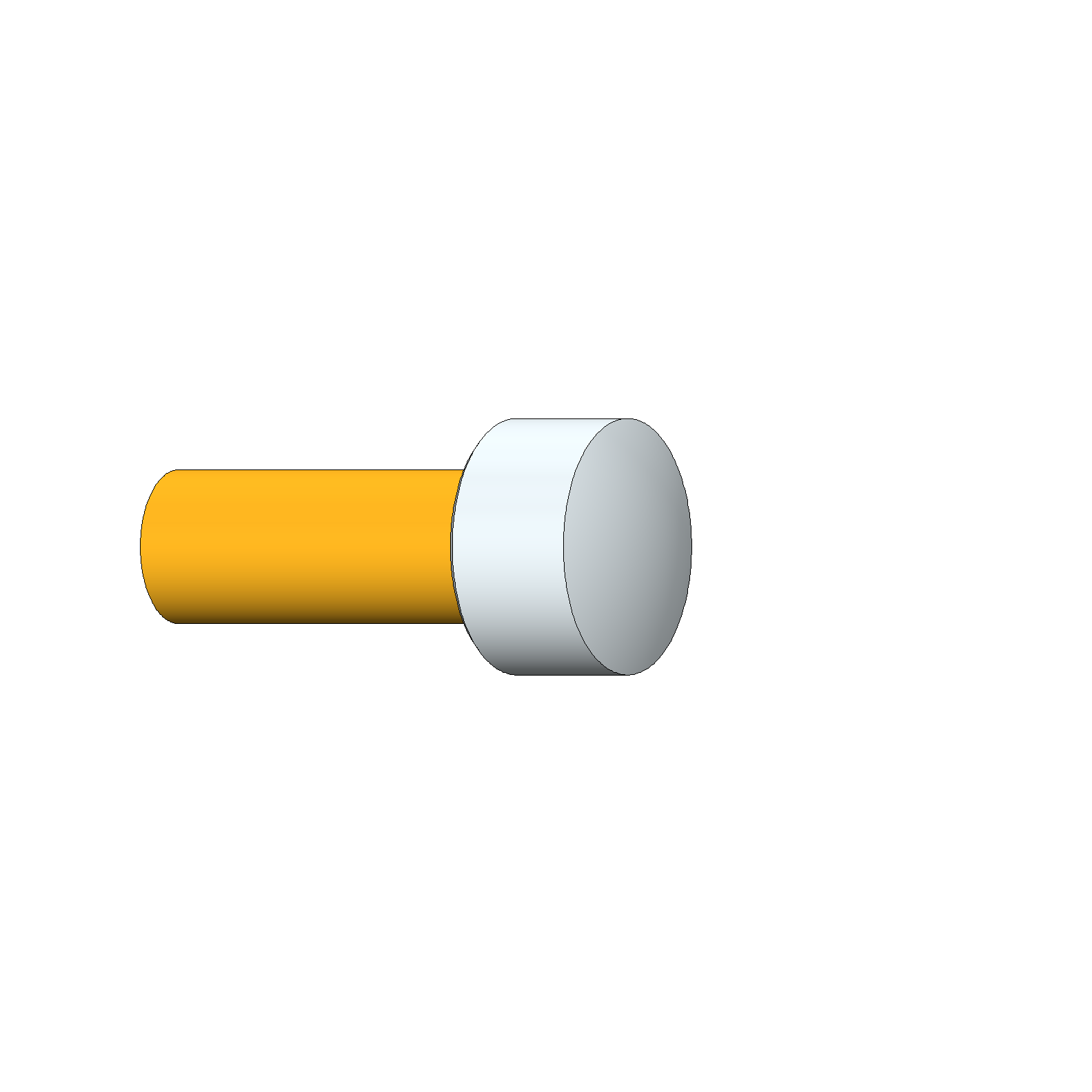

- Kopfform: 005 Rund, Kontaktfläche isoliert
- Kopfdurchmesser: 5 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 0 Kunststoff
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
