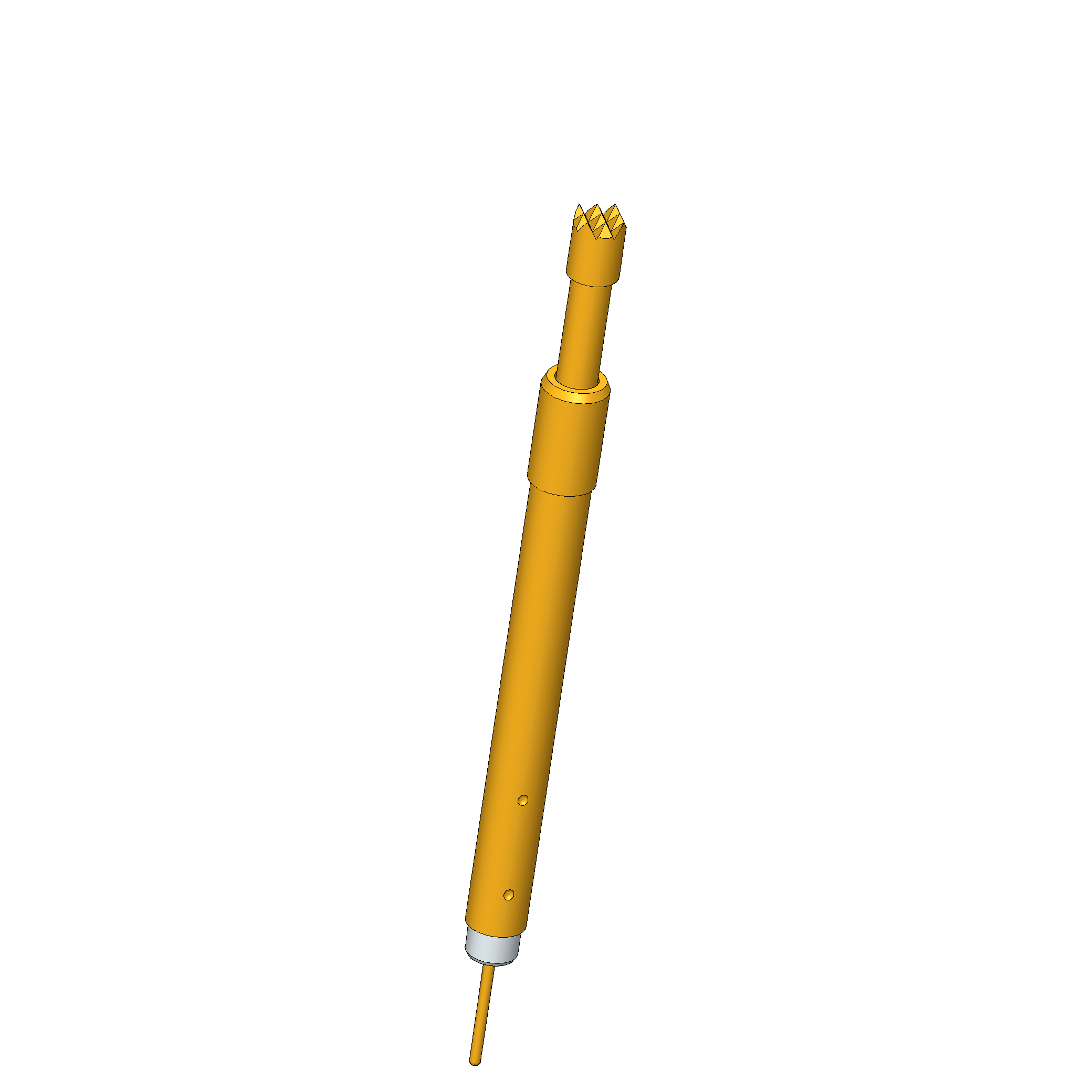

Produktinformationen "SKS-415 306 230 A 2305 2"
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Schließer (NO), d.h. bei Betätigung wird der Stromkreis geschlossen
| Arbeitshub: | 4,2 mm |
|---|---|
| Federvorspannung: | 0,5 N |
| Passende Kontaktsteckhülse: | KS-113 23 |
| Passender Stecker: | SE-415 |
| RoHS-konform: | ja |
| Produktgruppe: | SKS (gesteckt), Schaltkontaktstifte |
| Unterproduktgruppe: | SKS (gesteckt) |
| Baureihe: | SKS-415, SKS-415 2 Steckersystem |
| E-Maß / Kragenmaß: | 05 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2,3 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 100 mOhm |
| Kopfdurchmesser: | 2,3 mm |
| Maximaler Hub: | 5,2 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 42,3 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 3,5 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Stecker |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Schaltpunkt: | 11,5 mm |
| Schaltweg: | 1,7 mm |
| Federkraft am Schaltpunkt: | 0,9 N |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Schließer (NO), d.h. bei Betätigung wird der Stromkreis geschlossen
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Schaltkontaktstifte
- Produktgruppe: SKS (gesteckt)
- Unterproduktgruppe: SKS (gesteckt)
- Baureihe: SKS-415 2 Steckersystem
- Baureihe: SKS-415
- Raster: 3,5 mm
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Stecker
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passender Stecker: SE-415
- Passende Kontaktsteckhülse: KS-113 23
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Daten zur Kopfform

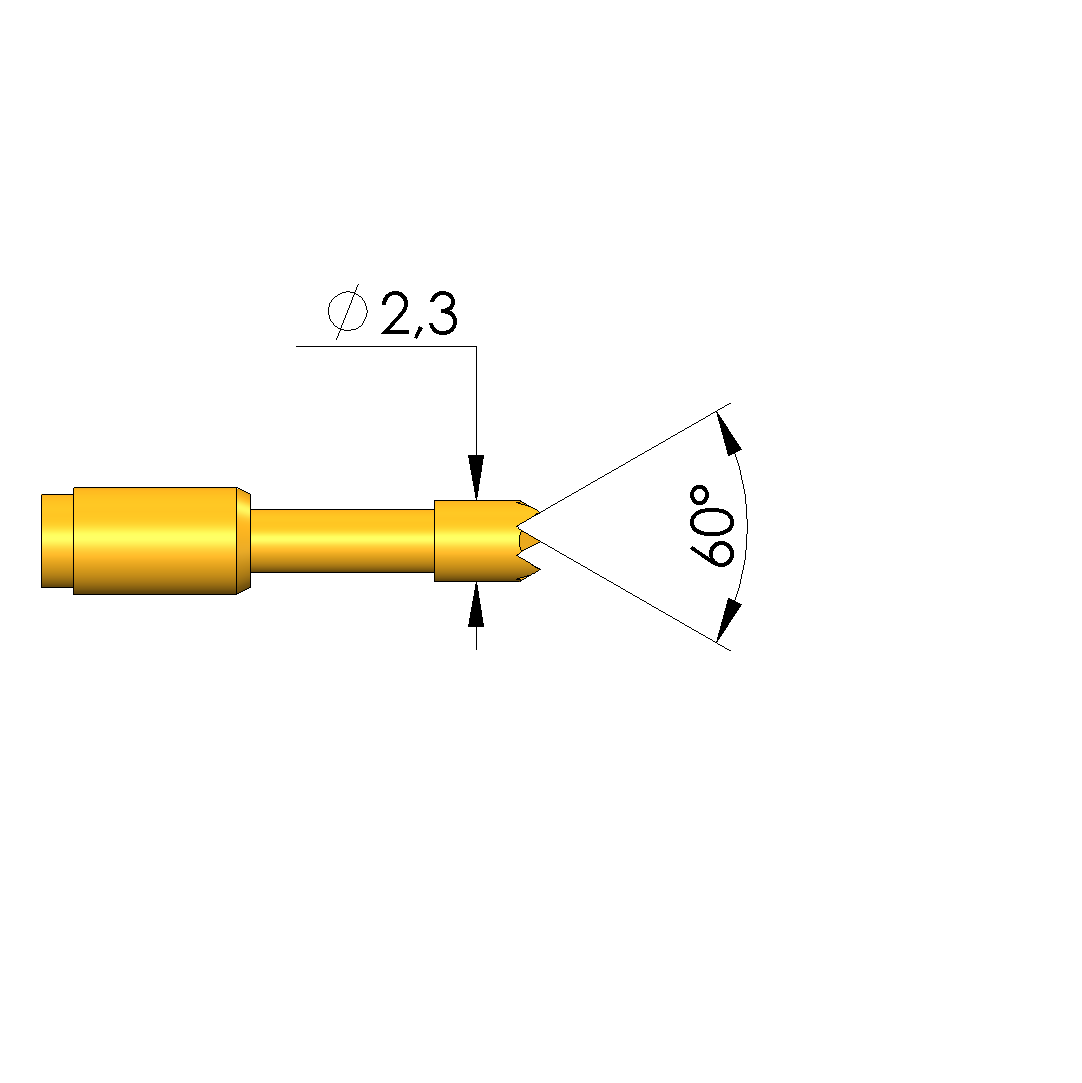

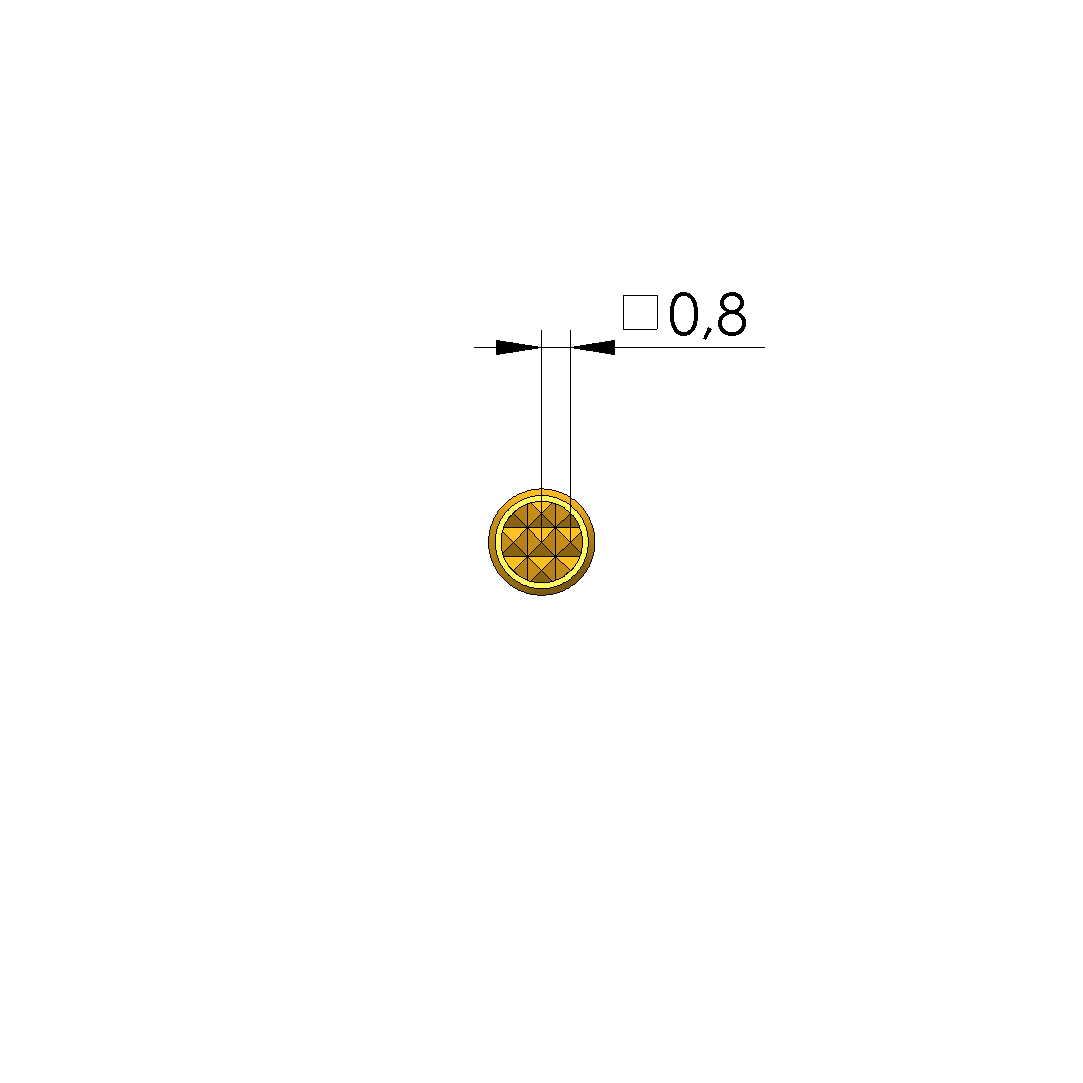

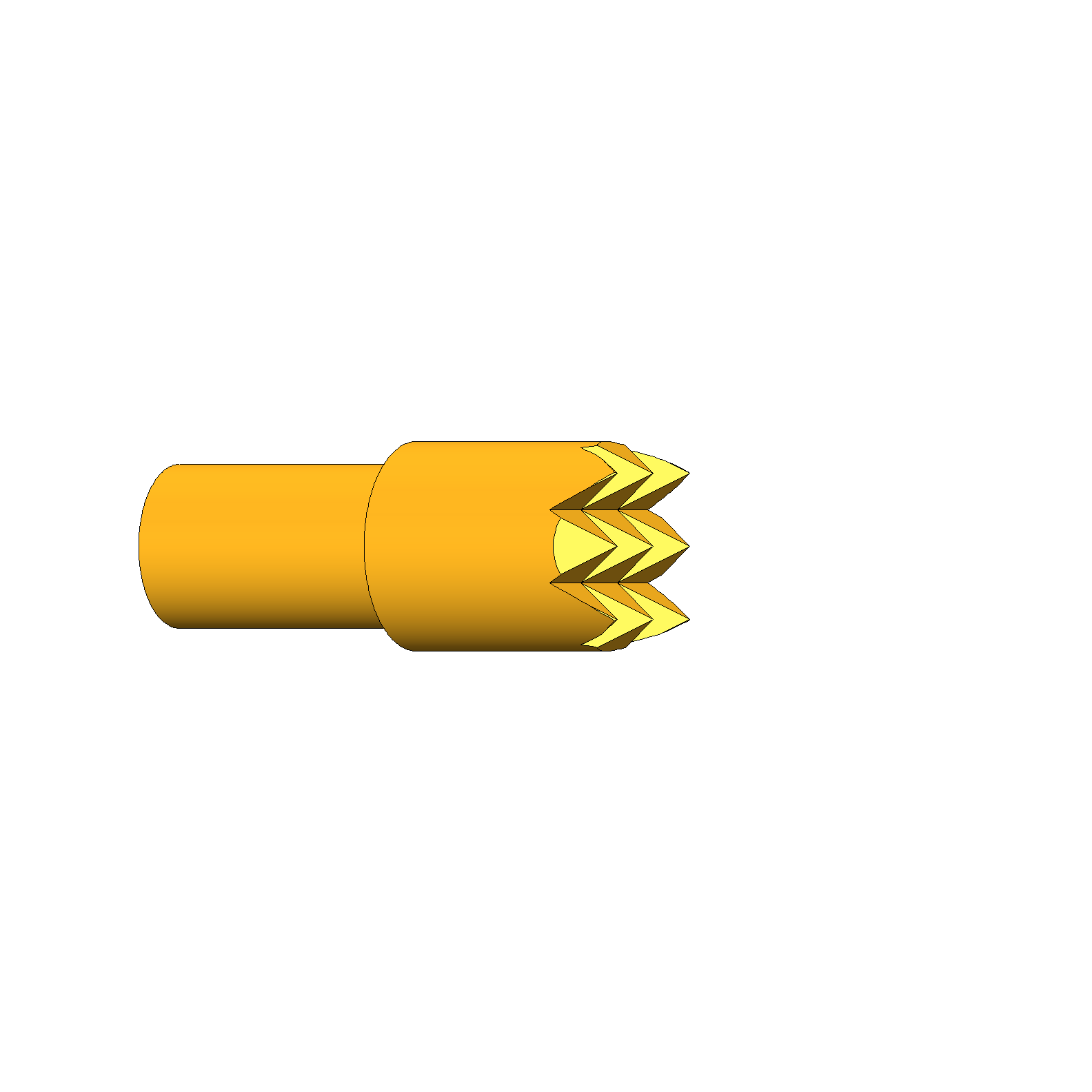

- Kopfform: 06 Waffel (Riffel)
- Kopfdurchmesser: 2,3 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe

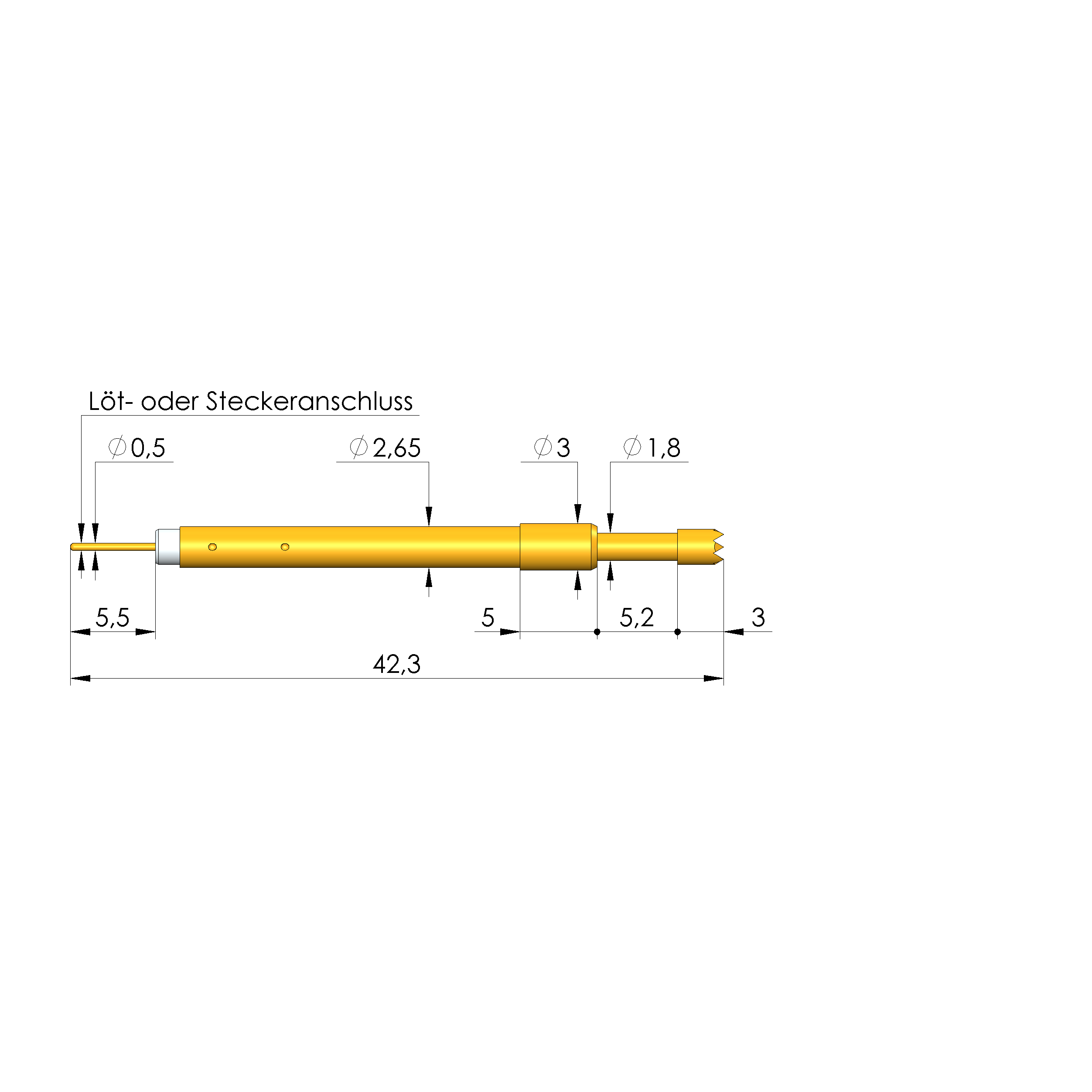

Mechanische Daten
- Gesamtlänge: 42,3 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 5,2 mm
- Federvorspannung: 0,5 N
- E-Maß / Kragenmaß: 05
- Federkraft bei Arbeitshub: 2,3 N
- Schaltweg: 1,7 mm
- Schaltpunkt: 11,5 mm
- Arbeitshub: 4,2 mm
- Federkraft am Schaltpunkt: 0,9 N
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 100 mOhm
