Produktinformationen "SKS-402 306 180 A 2002 MO"
| Arbeitshub: | 4 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Einschraubdrehmoment max.: | 5 cNm |
| Einschraubdrehmoment min.: | 3 cNm |
| Federvorspannung: | 0,5 N |
| Passende Kontaktsteckhülse: | no name |
| RoHS-konform: | ja |
| Produktgruppe: | SKS (geschraubt), Schaltkontaktstifte |
| Unterproduktgruppe: | SKS (geschraubt) |
| Baureihe: | SKS-402, SKS-402 MO einschraubbar |
| E-Maß / Kragenmaß: | 02 |

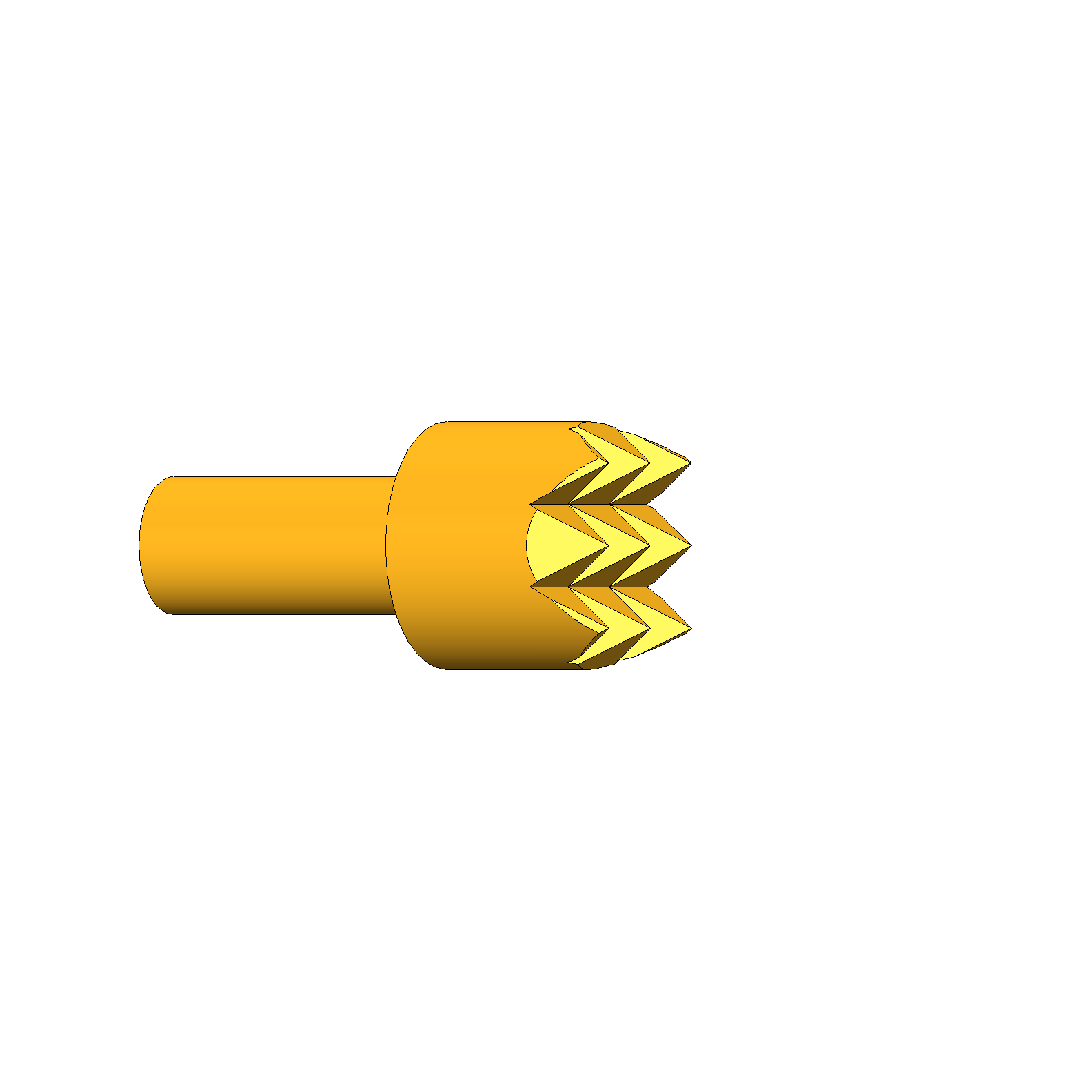

| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 3 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | ja |
| Kopfdurchmesser: | 1,8 mm |
| Maximaler Hub: | 5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 24,5 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 1,65 mm |
| Schaltpunkt: | 6,4 mm |
| Schaltweg: | 2,6 mm |
| Federkraft am Schaltpunkt: | 1,5 N |
| Einbauhöhe einstellbar: | ja |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 24,5 mm
- Stifthülsendurchmesser: 1,65 mm
- Maximaler Hub: 5 mm
- Federvorspannung: 0,5 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 2 N
- Schaltweg: 2,6 mm
- Schaltpunkt: 6,4 mm
- Federkraft am Schaltpunkt: 1,5 N
- Arbeitshub: 4 mm
Daten zur Kopfform
- Kopfform: 06 Waffel (Riffel)
- Kopfdurchmesser: 1,8 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 3 A
Allgemeine Daten
- Einschraubdrehmoment max.: 5 cNm
- Einschraubdrehmoment min.: 3 cNm
- Produktgruppe: Schaltkontaktstifte
- Produktgruppe: SKS (geschraubt)
- Unterproduktgruppe: SKS (geschraubt)
- Baureihe: SKS-402 MO einschraubbar
- Baureihe: SKS-402
- Raster: 2,54 mm
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: ja
- Verdrehgesichert: nein
- Einschraubdrehmoment: 3 – 5 cNm
- Passende Kontaktsteckhülse: no name
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
