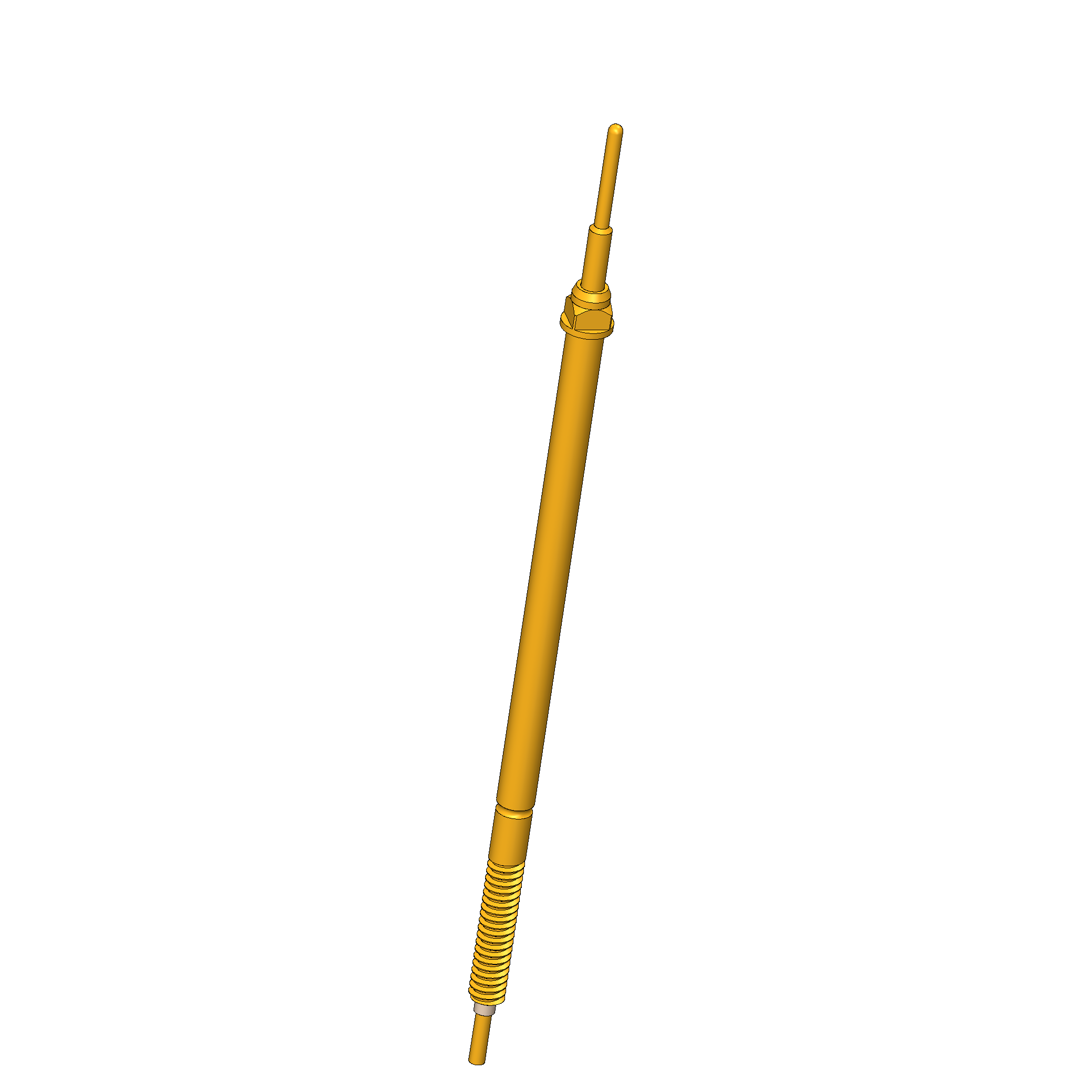

Produktinformationen "SKS-215 305 064 A 0802 M"
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Zur Regulierung der Einbauhöhen stehen unterschiedliche E-Maße an den Kontaktsteckhülsen zur Verfügung
- Mittels des Gewindes kann die Einbauhöhe variiert und damit die Lage des Schaltpunktes präzise eingestellt werden. Dabei wird der SKS durch Sicken in der KS in der richtigen Position gehalten.
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse, wahlweise mit Schnellwechselsystem für einfachen Austausch im Wartungsfall
| Arbeitshub: | 4 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Federvorspannung: | 0,13 N |
| Passende Kontaktsteckhülse: | KS-215 M |
| Passender Stecker: | SE-081 |
| RoHS-konform: | ja |
| Produktgruppe: | SKS (geschraubt), Schaltkontaktstifte |
| Unterproduktgruppe: | SKS (geschraubt) |
| Baureihe: | SKS-215, SKS-215 M Steckersystem, einschraubbar |
| E-Maß / Kragenmaß: | 2 |

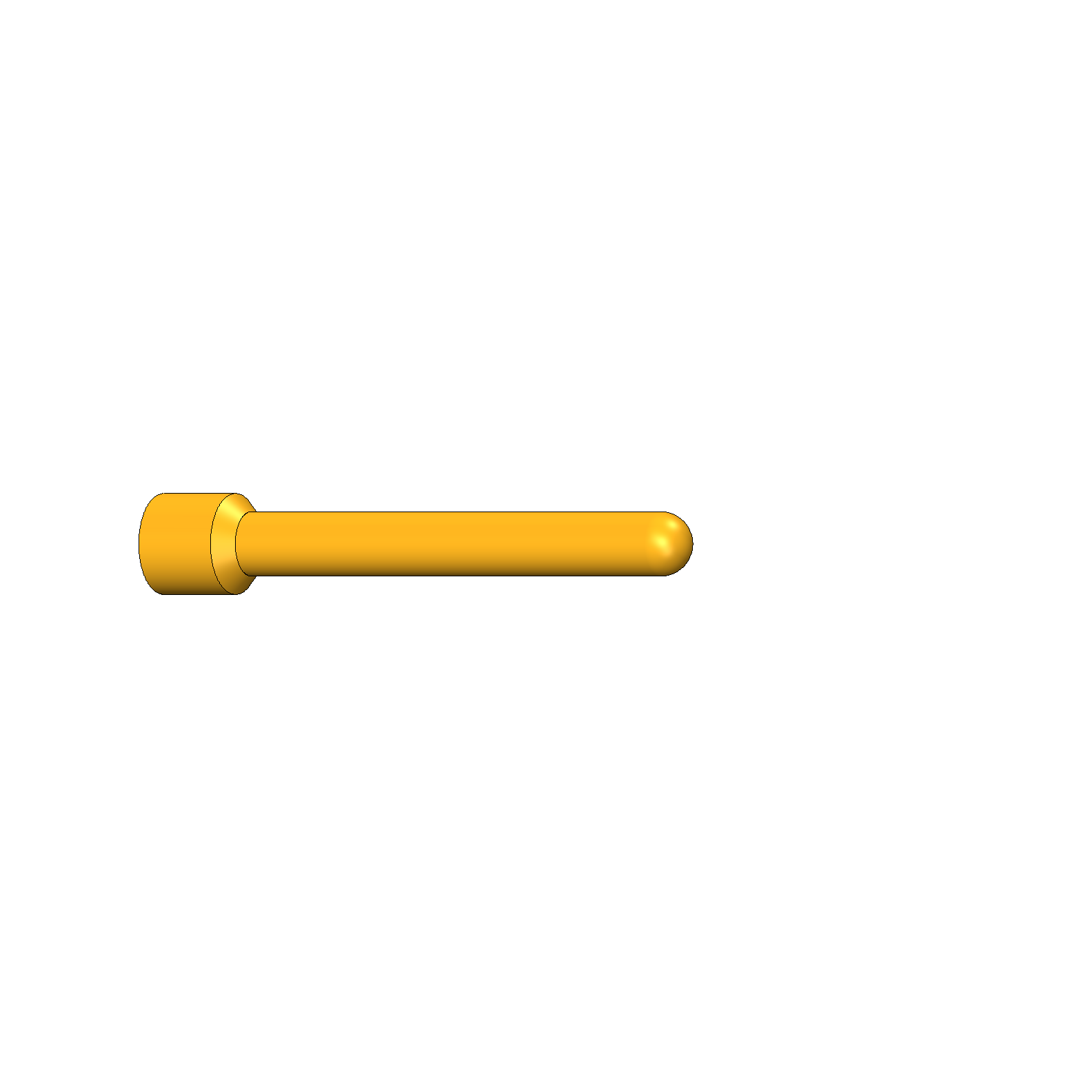

| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 3 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 0,8 N |
| Schnellwechselsystem: | nein |

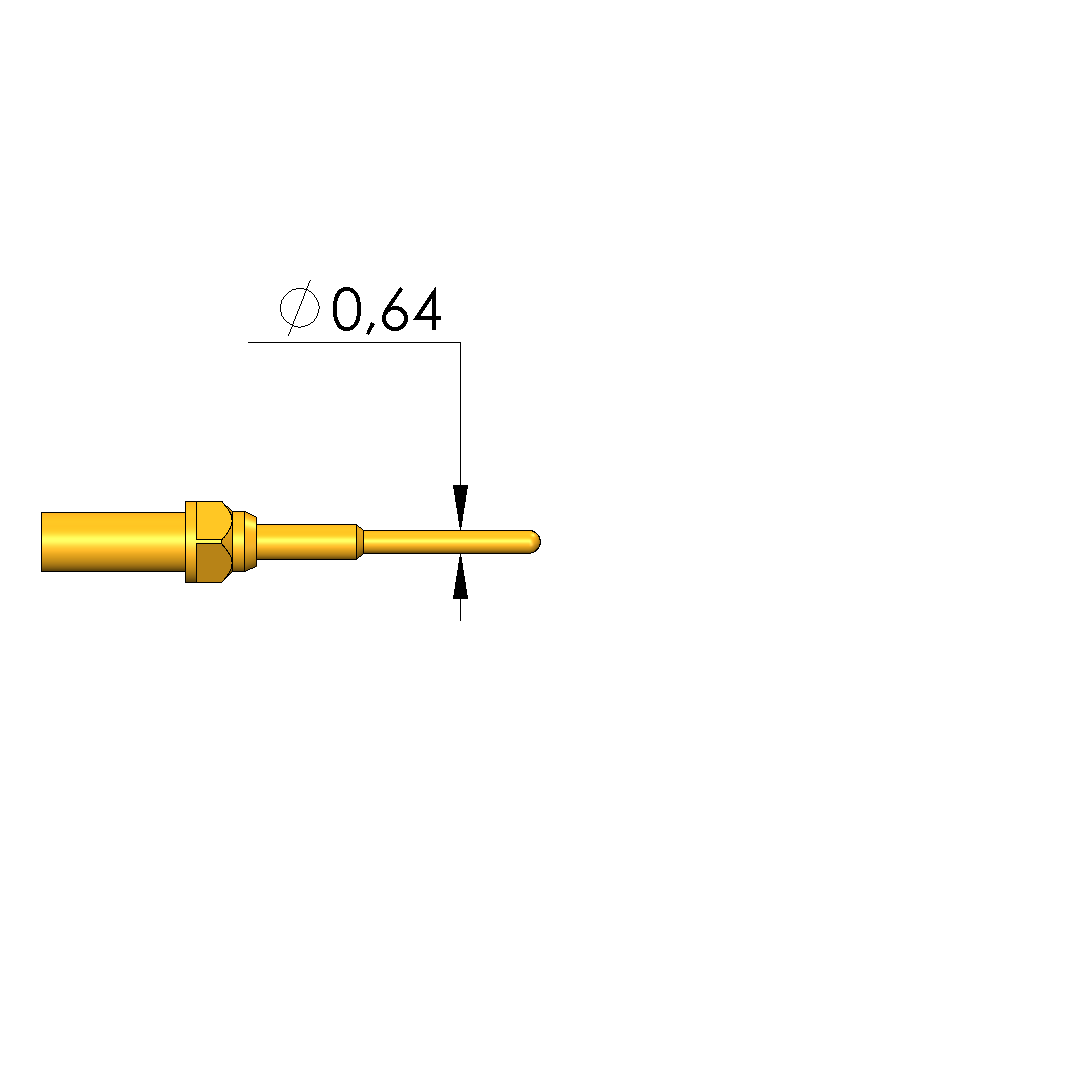

| Kopfdurchmesser: | 0,64 mm |
| Maximaler Hub: | 5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 46,5 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Stecker |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 1,65 mm |
| Schaltpunkt: | 8,5 mm |
| Schaltweg: | 1,5 mm |
| Federkraft am Schaltpunkt: | 0,23 N |
| Einbauhöhe einstellbar: | ja |
Anmelden
Produkt Details
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Zur Regulierung der Einbauhöhen stehen unterschiedliche E-Maße an den Kontaktsteckhülsen zur Verfügung
- Mittels des Gewindes kann die Einbauhöhe variiert und damit die Lage des Schaltpunktes präzise eingestellt werden. Dabei wird der SKS durch Sicken in der KS in der richtigen Position gehalten.
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse, wahlweise mit Schnellwechselsystem für einfachen Austausch im Wartungsfall
Weitere Produkte dieser Baureihe:
Technische Daten
Daten zur Kopfform
- Kopfdurchmesser: 0,64 mm
- Kopfform Werkstoff: 3 CuBe
- Kopfform: 05 Rund (Vollradius)
- Kopfform Oberfläche: A Gold
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 3 A
Allgemeine Daten
- Kontaktierung von: Weiblicher Konnektor
- Temperatur max.: 80 °C
- Baureihe: SKS-215 M Steckersystem, einschraubbar
- Verdrehgesichert: nein
- Anschlussart am Kontaktstift: Stecker
- Passender Stecker: SE-081
- Baureihe: SKS-215
- Produktgruppe: Schaltkontaktstifte
- Raster: 2,54 mm
- RoHS-konform: ja
- Einbauhöhe einstellbar: ja
- Einbauart: einschraubbar
- Temperatur min.: -40 °C
- Produktgruppe: SKS (geschraubt)
- Passende Kontaktsteckhülse: KS-215 M
- Unterproduktgruppe: SKS (geschraubt)
- Magnetisch: ja
- Einschraubdrehmoment: 3 – 5 cNm
- Kontaktierung von: Pad
- Schnellwechselsystem: nein
Mechanische Daten
- Federkraft bei Arbeitshub: 0,8 N
- E-Maß / Kragenmaß: 2
- Federvorspannung: 0,13 N
- Stifthülsendurchmesser: 1,65 mm
- Schaltweg: 1,5 mm
- Gesamtlänge: 46,5 mm
- Arbeitshub: 4 mm
- Maximaler Hub: 5 mm
- Federkraft am Schaltpunkt: 0,23 N
- Schaltpunkt: 8,5 mm
