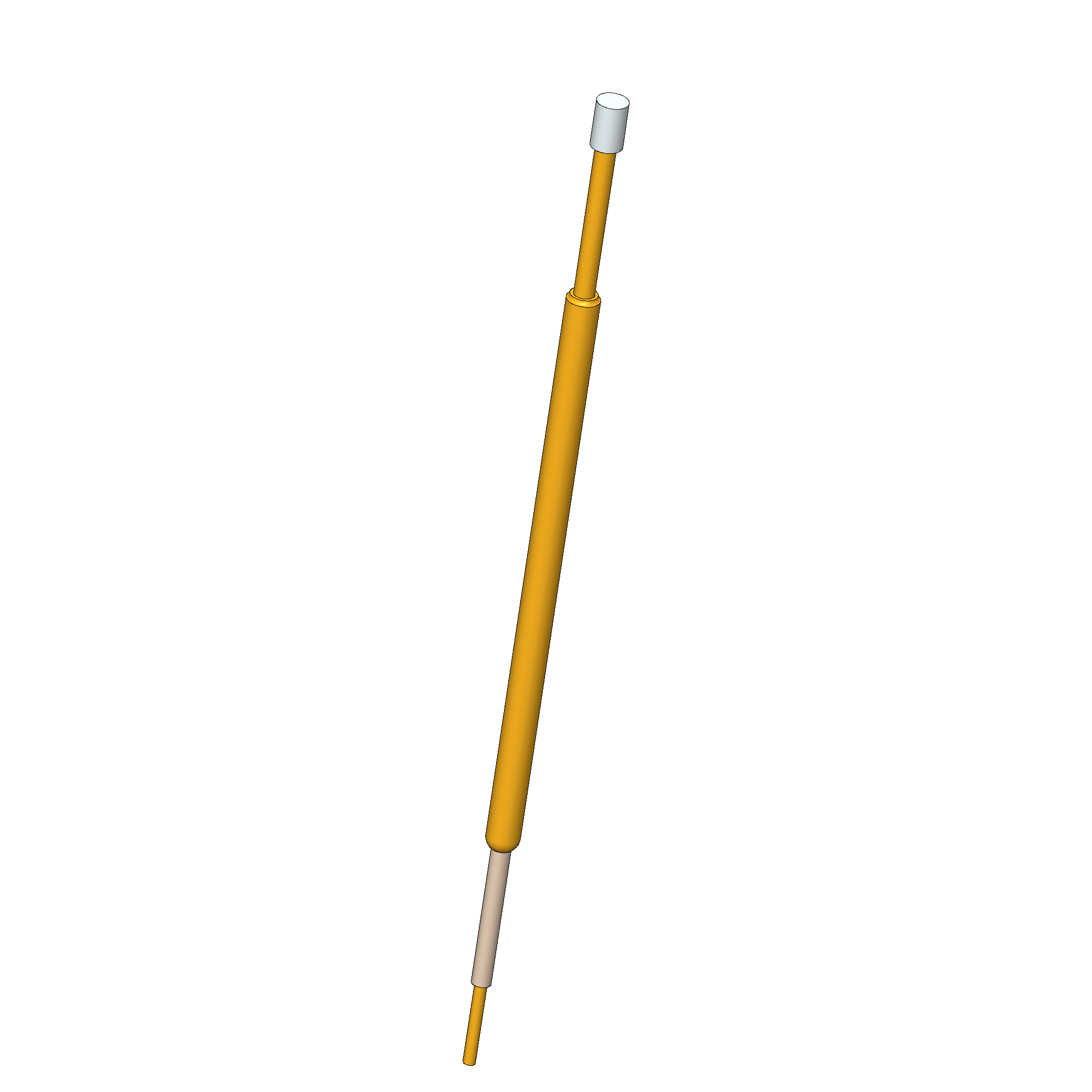

Produktinformationen "SKS-100 002 130 A 2000 A"
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Schließer (NO), d.h. bei Betätigung wird der Stromkreis geschlossen
| Arbeitshub: | 5 mm |
|---|---|
| Federvorspannung: | 0,59 N |
| Passende Kontaktsteckhülse: | KS-100 35 G |
| RoHS-konform: | ja |
| Produktgruppe: | SKS (gesteckt), Schaltkontaktstifte |
| Unterproduktgruppe: | SKS (gesteckt) |
| Baureihe: | SKS-100 |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 002 Flach, Kontaktfläche isoliert |
| Strombelastbarkeit / Nennstrom: | 3 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 1,3 mm |
| Maximaler Hub: | 6,3 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 43,4 mm |
| Kontaktierung von: | Anwesenheitsprüfung |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 0 Kunststoff |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,37 mm |
| Schaltpunkt: | 12,4 mm |
| Schaltweg: | 4 mm |
| Federkraft am Schaltpunkt: | 1 N |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Schließer (NO), d.h. bei Betätigung wird der Stromkreis geschlossen
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 43,4 mm
- Stifthülsendurchmesser: 1,37 mm
- Maximaler Hub: 6,3 mm
- Federvorspannung: 0,59 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 2 N
- Schaltweg: 4 mm
- Schaltpunkt: 12,4 mm
- Arbeitshub: 5 mm
- Federkraft am Schaltpunkt: 1 N
Allgemeine Daten
- Produktgruppe: Schaltkontaktstifte
- Produktgruppe: SKS (gesteckt)
- Unterproduktgruppe: SKS (gesteckt)
- Baureihe: SKS-100
- Raster: 2,54 mm
- Kontaktierung von: Anwesenheitsprüfung
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-100 35 G
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 3 A
Daten zur Kopfform

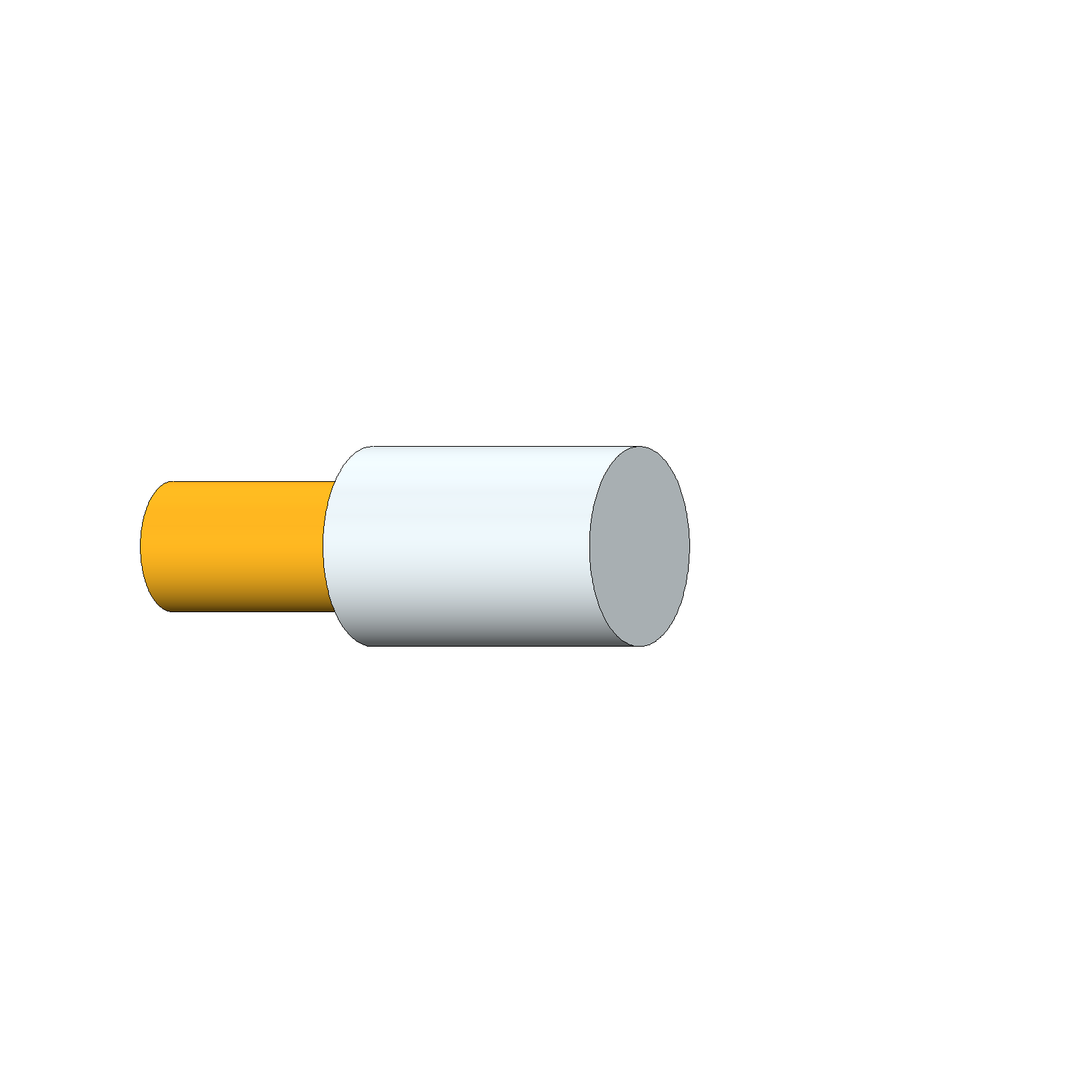

- Kopfform: 002 Flach, Kontaktfläche isoliert

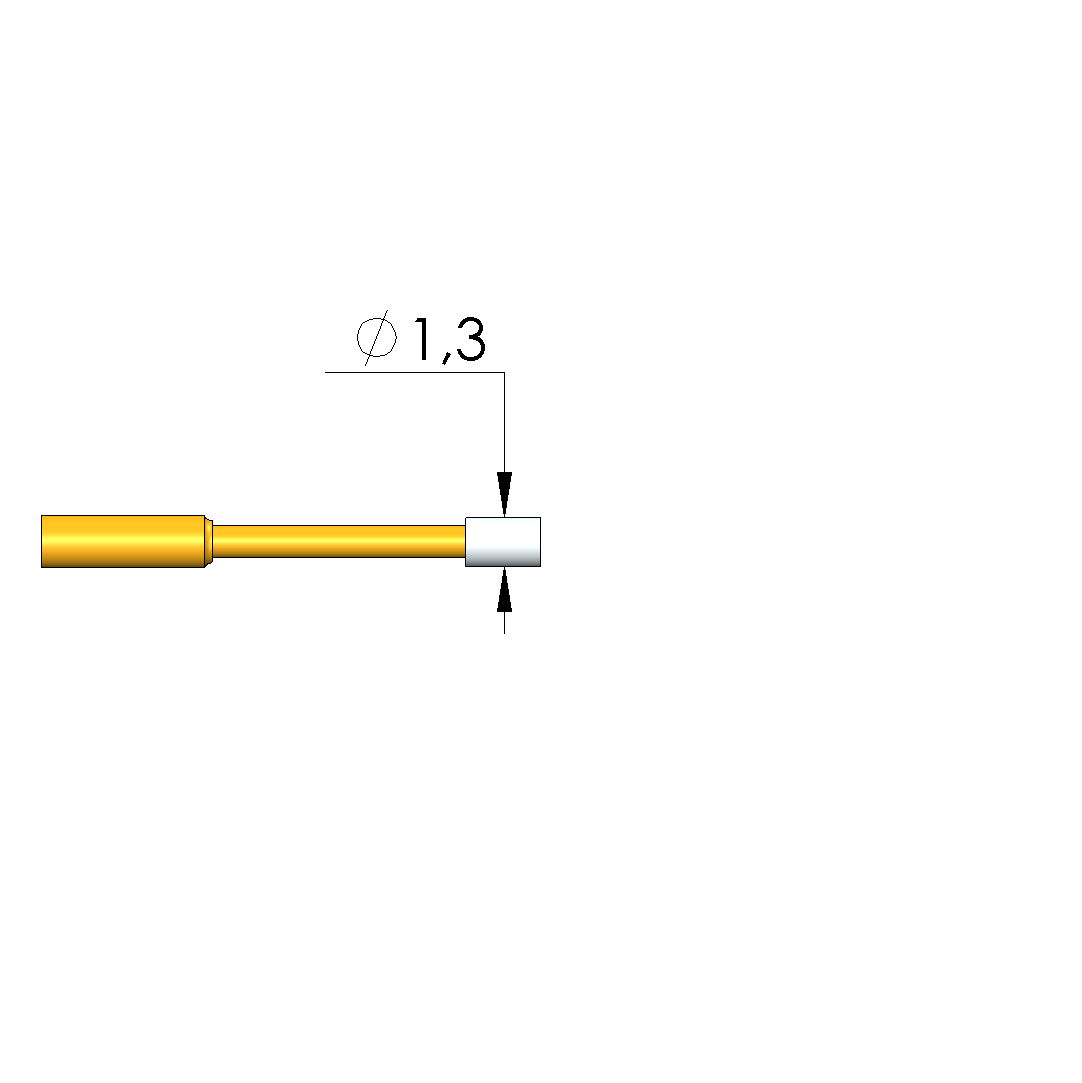

- Kopfdurchmesser: 1,3 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 0 Kunststoff
