Produktinformationen "SKS-075 302 080 A 2000 A"
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Schließer (NO), d.h. bei Betätigung wird der Stromkreis geschlossen
| Arbeitshub: | 4 mm |
|---|---|
| Federvorspannung: | 0,36 N |
| Passende Kontaktsteckhülse: | KS-075 35 K |
| RoHS-konform: | ja |
| Produktgruppe: | SKS (gesteckt), Schaltkontaktstifte |
| Unterproduktgruppe: | SKS (gesteckt) |

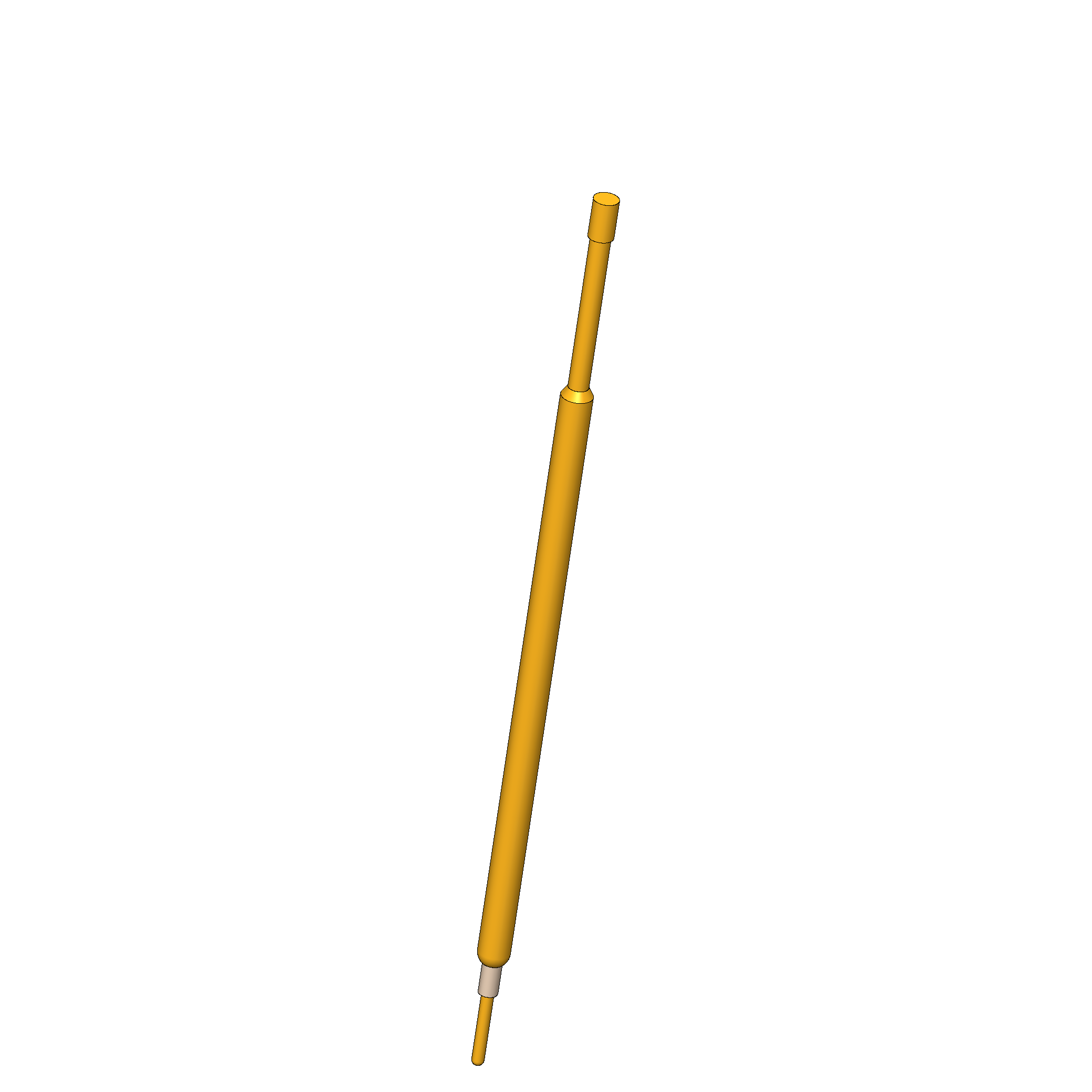

| Baureihe: | SKS-075 |
| E-Maß / Kragenmaß: | 00 |
| Kopfform: | 02 Flach |
| Strombelastbarkeit / Nennstrom: | 1 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 0,8 mm |
| Maximaler Hub: | 5 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 30 mm |
| Kontaktierung von: | Bead, Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1,91 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1 mm |
| Schaltpunkt: | 6,5 mm |
| Schaltweg: | 2,6 mm |
| Federkraft am Schaltpunkt: | 0,83 N |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Für sehr vielfältige Anwendungen: zur Anwesenheitsprüfung von Bauteilen, als Schalter zur Abfrage von Geschlossen-/Offen-Zuständen sowie auch als Signalgeber zur Prozesssteuerung
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Schließer (NO), d.h. bei Betätigung wird der Stromkreis geschlossen
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 30 mm
- Stifthülsendurchmesser: 1 mm
- Maximaler Hub: 5 mm
- Federvorspannung: 0,36 N
- E-Maß / Kragenmaß: 00
- Federkraft bei Arbeitshub: 2 N
- Schaltweg: 2,6 mm
- Schaltpunkt: 6,5 mm
- Federkraft am Schaltpunkt: 0,83 N
- Arbeitshub: 4 mm
Allgemeine Daten
- Produktgruppe: Schaltkontaktstifte
- Produktgruppe: SKS (gesteckt)
- Unterproduktgruppe: SKS (gesteckt)
- Baureihe: SKS-075
- Raster: 1,91 mm
- Kontaktierung von: Bead
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-075 35 K
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Daten zur Kopfform

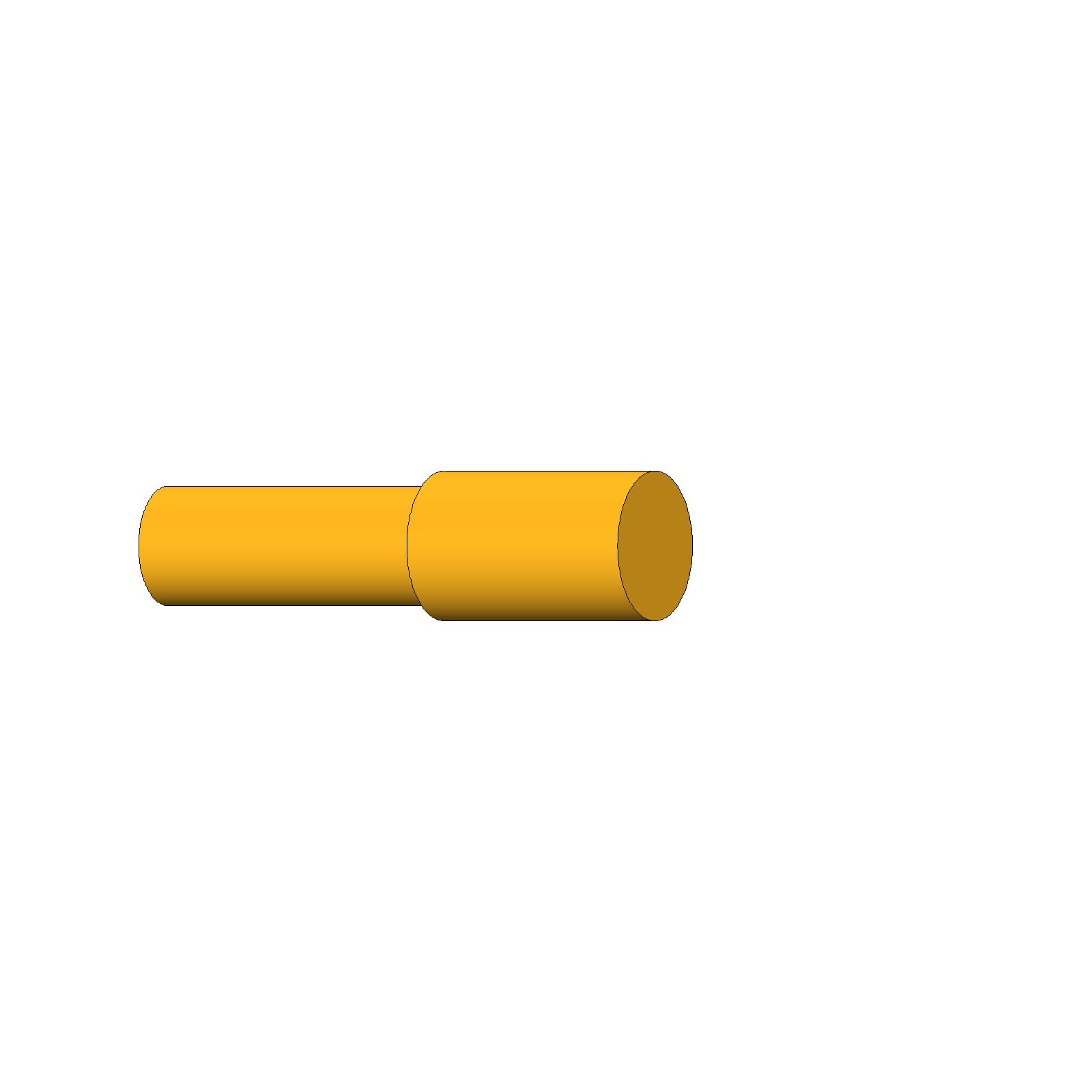

- Kopfform: 02 Flach

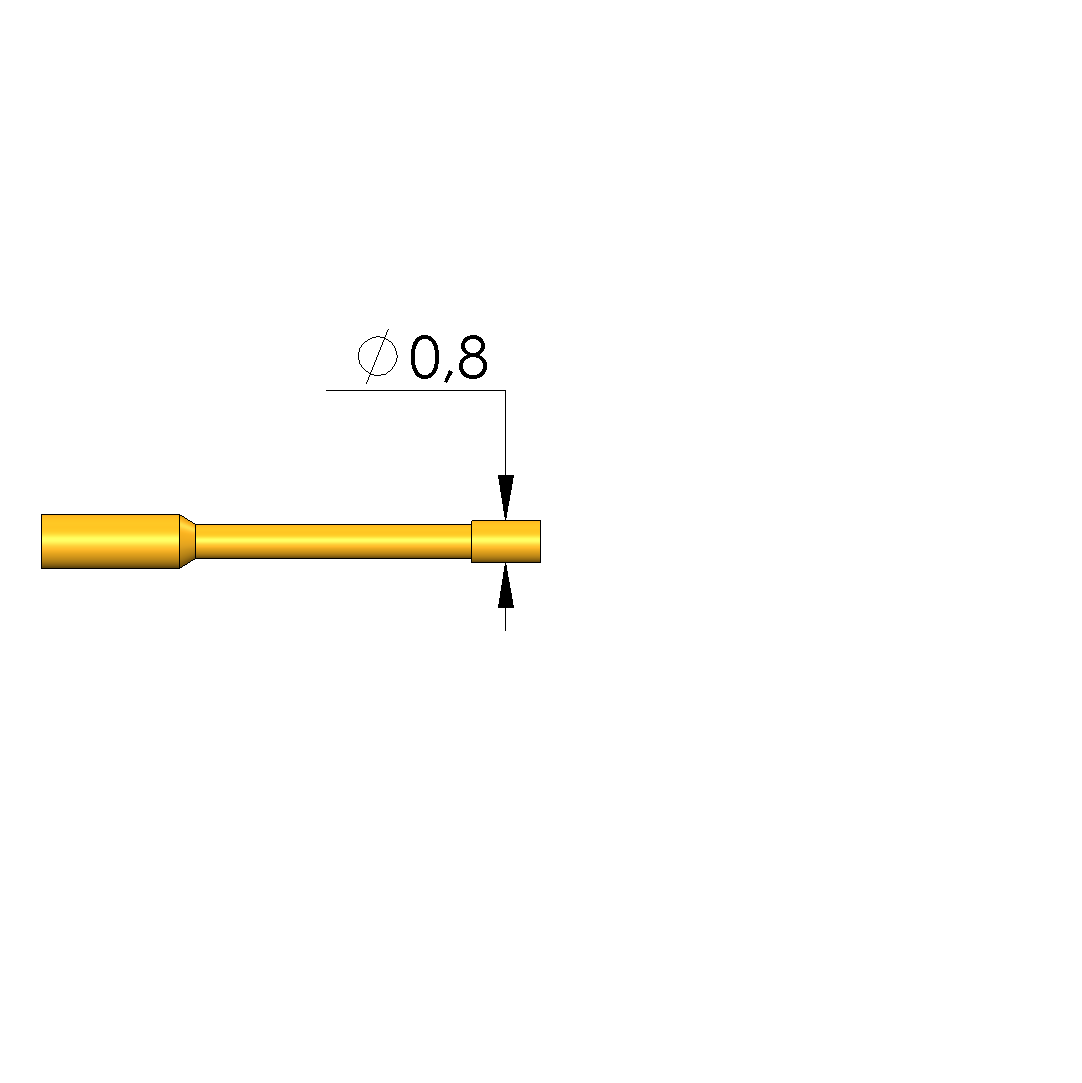

- Kopfdurchmesser: 0,8 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 1 A
