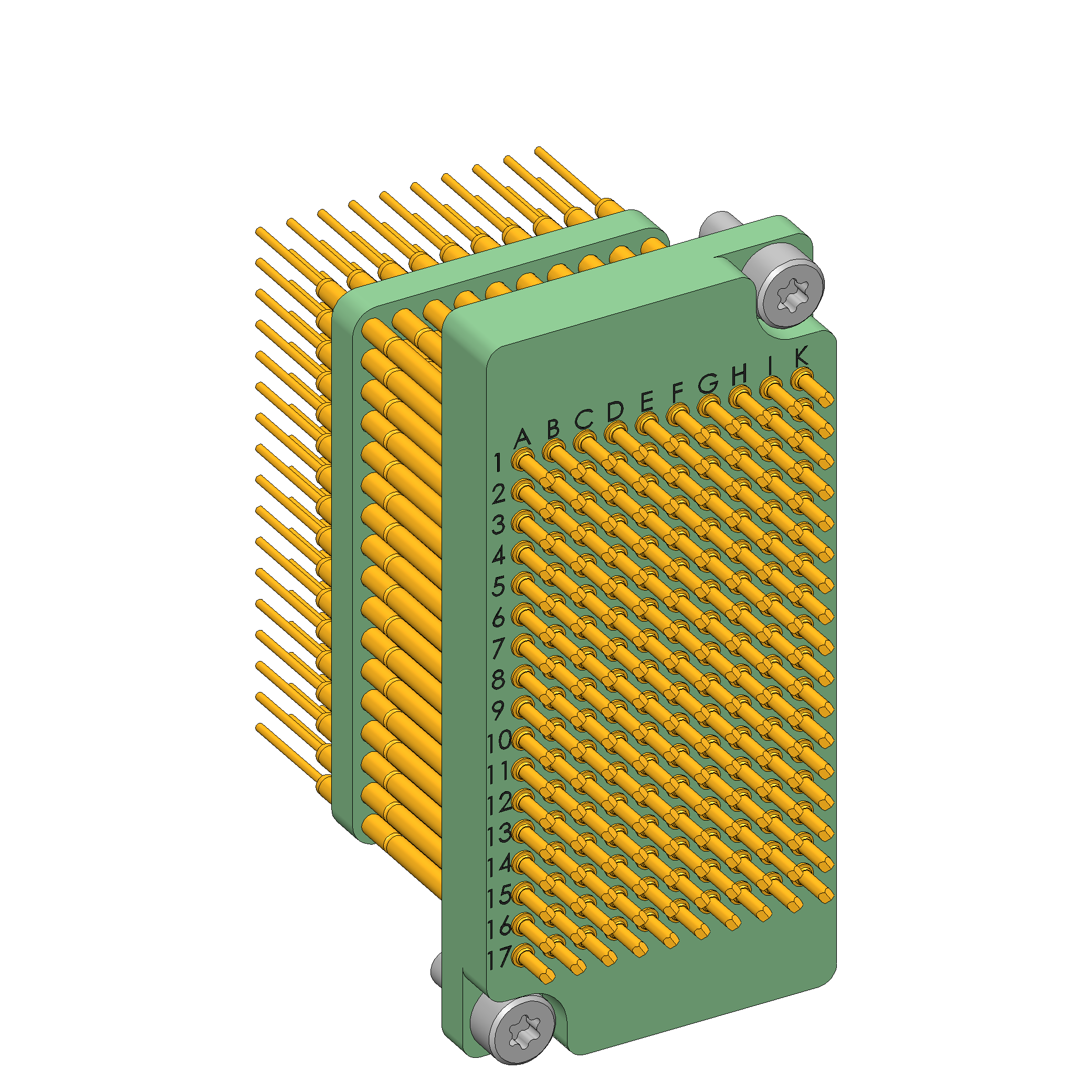

Produktinformationen "SB-T-SI-170-4A-RD"
- Bestückt mit INGUN-Kontaktstiften
- Einheitlich parallel ausgerichtete Wire-Wrap-Pfosten
- Einsetzbar in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle
- Gleichbleibend geringe Übergangswiderstände und wiederholbare Messwerte
- Hohe Kontaktsicherheit und Übertragungsqualität
- Prozesssichere Übertragung von Niederspannungssignalen
- Vorkonfektionierte Steckerleisten als Anschluss-Zubehör
| Anschluss: | Rundpfosten |
|---|---|
| Arbeitsabstand: | 15,1 +/- 0,5 mm |
| Arbeitshub GKS: | 2,6 mm |
| Durchgangswiderstand typisch max. (ein GKS): | 20 mOhm |
| Federkraft: | 187 N |
| Gewicht: | 0,036 kg |
| Luftabstand (unverdrahtet): | 0,64 mm |
| Max. Spannung: | 510 V |
| Max. Strom alle GKS: | 1 A |
| Max. Verlustleistung: | 4 W |
| Min. Leitungsquerschnitt: | 0,25 mm² |
| Passendes Gegenstück 1: | SB-P-SI-170-4A-0,6-RD |
| Pylon-Receiver: | RC-PYLON-12-V2 |
| RoHS-konform: | ja |
| Produktgruppe: | Schnittstellenblöcke (SB) |
| Baureihe: | SB-SI |
| Ausführung: | Testsystemseite |
| Manuelle Prüfadapter (MA): | MA 21xx, MA 32xx |
| Temperatur min.: | -30 °C |
| Temperatur max.: | 80 °C |
| Typ: | Signalblock |
| Zubehörtyp: | Ausbauzubehör |
| Anzahl Pole: | 170 (fixe Pos.) |
| Bestückung: | GKS-945-0005 & KS-94544063 |
| Max. Strom ein GKS: | 4 A |
Anmelden
Produkt Details
- Bestückt mit INGUN-Kontaktstiften
- Einheitlich parallel ausgerichtete Wire-Wrap-Pfosten
- Einsetzbar in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle
- Gleichbleibend geringe Übergangswiderstände und wiederholbare Messwerte
- Hohe Kontaktsicherheit und Übertragungsqualität
- Prozesssichere Übertragung von Niederspannungssignalen
- Vorkonfektionierte Steckerleisten als Anschluss-Zubehör
Weitere Produkte dieser Baureihe:
Technische Daten
Technische Daten
- Arbeitshub GKS: 2,6 mm
- Federkraft: 187 N
- Min. Leitungsquerschnitt: 0,25 mm²
- Max. Strom alle GKS: 1 A
- Max. Spannung: 510 V
- Arbeitsabstand: 15,1 +/- 0,5 mm
- Max. Verlustleistung: 4 W

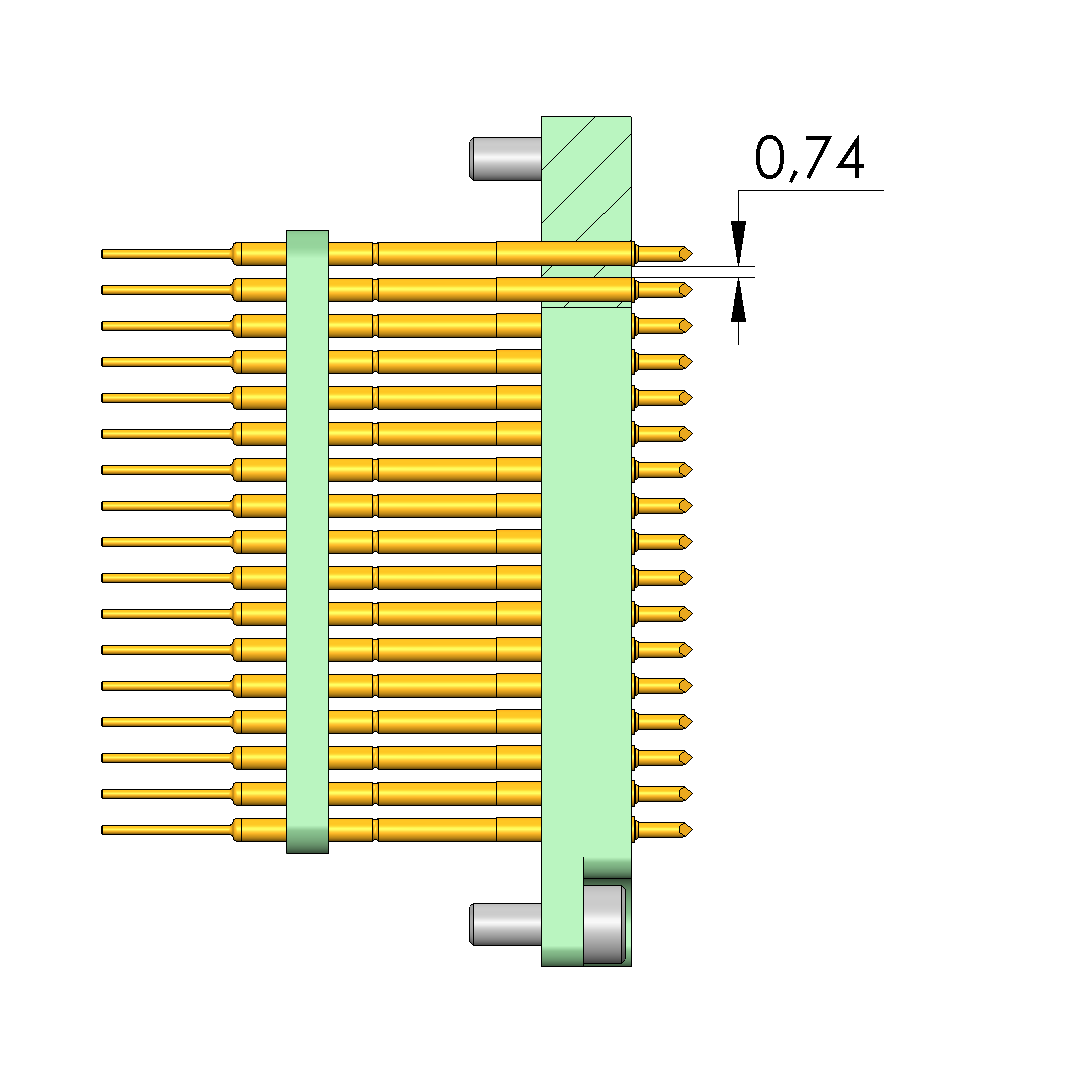

- Luftabstand (unverdrahtet): 0,64 mm

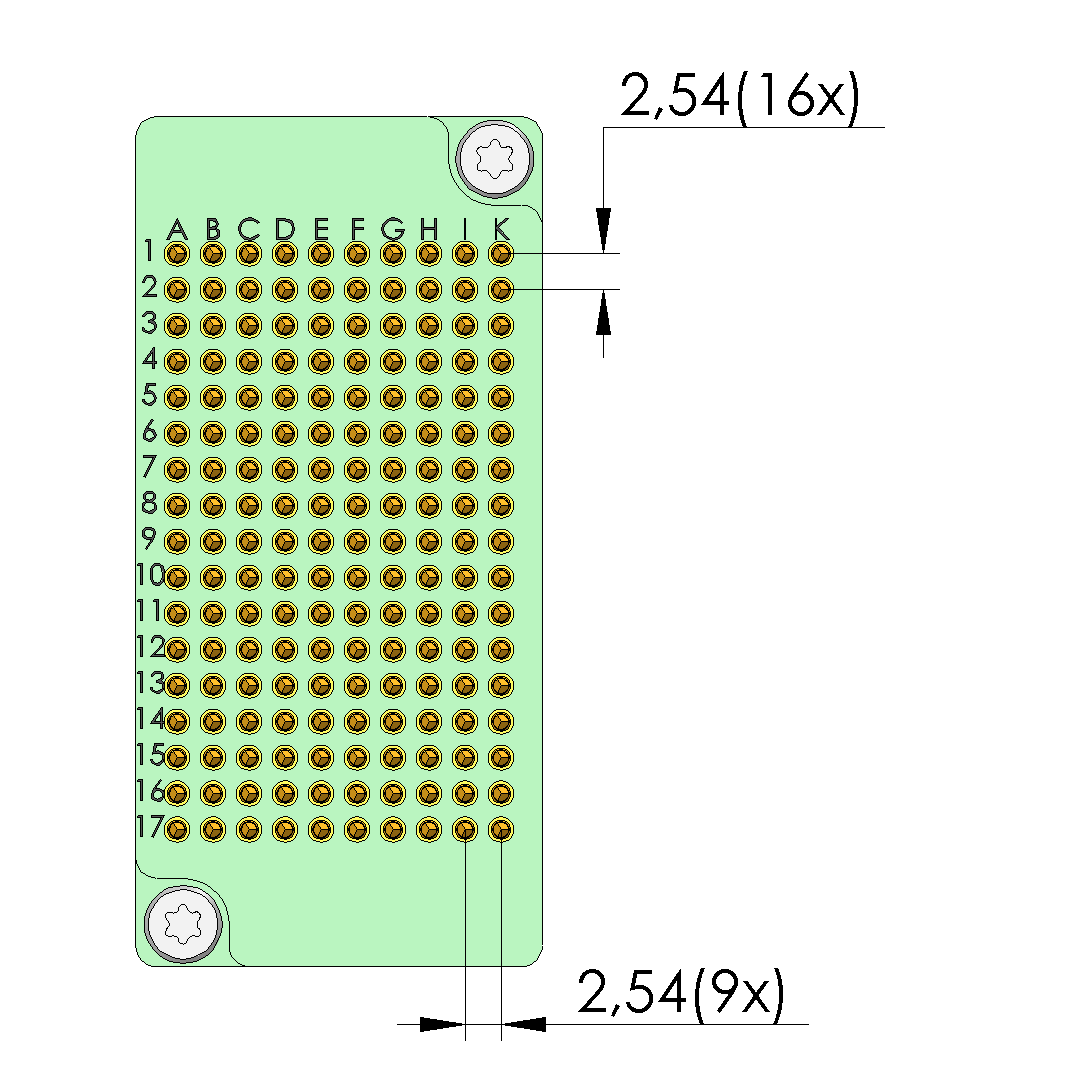

- Anzahl Pole: 170 (fixe Pos.)
- Anschluss: Rundpfosten
- Max. Strom ein GKS: 4 A
Passend für
- Passendes Gegenstück 1: SB-P-SI-170-4A-0,6-RD
- Pylon-Receiver: RC-PYLON-12-V2
- Manuelle Prüfadapter (MA): MA 32xx
- Manuelle Prüfadapter (MA): MA 21xx
Allgemeine Daten
- Temperatur max.: 80 °C
- Gewicht: 0,036 kg
- Ausführung: Testsystemseite
- Zubehörtyp: Ausbauzubehör
- Bestückung: GKS-945-0005 & KS-94544063
- Typ: Signalblock
- RoHS-konform: ja
- Produktgruppe: Schnittstellenblöcke (SB)
- Baureihe: SB-SI
- Temperatur min.: -30 °C
Elektrische Daten
- Durchgangswiderstand typisch max. (ein GKS): 20 mOhm
