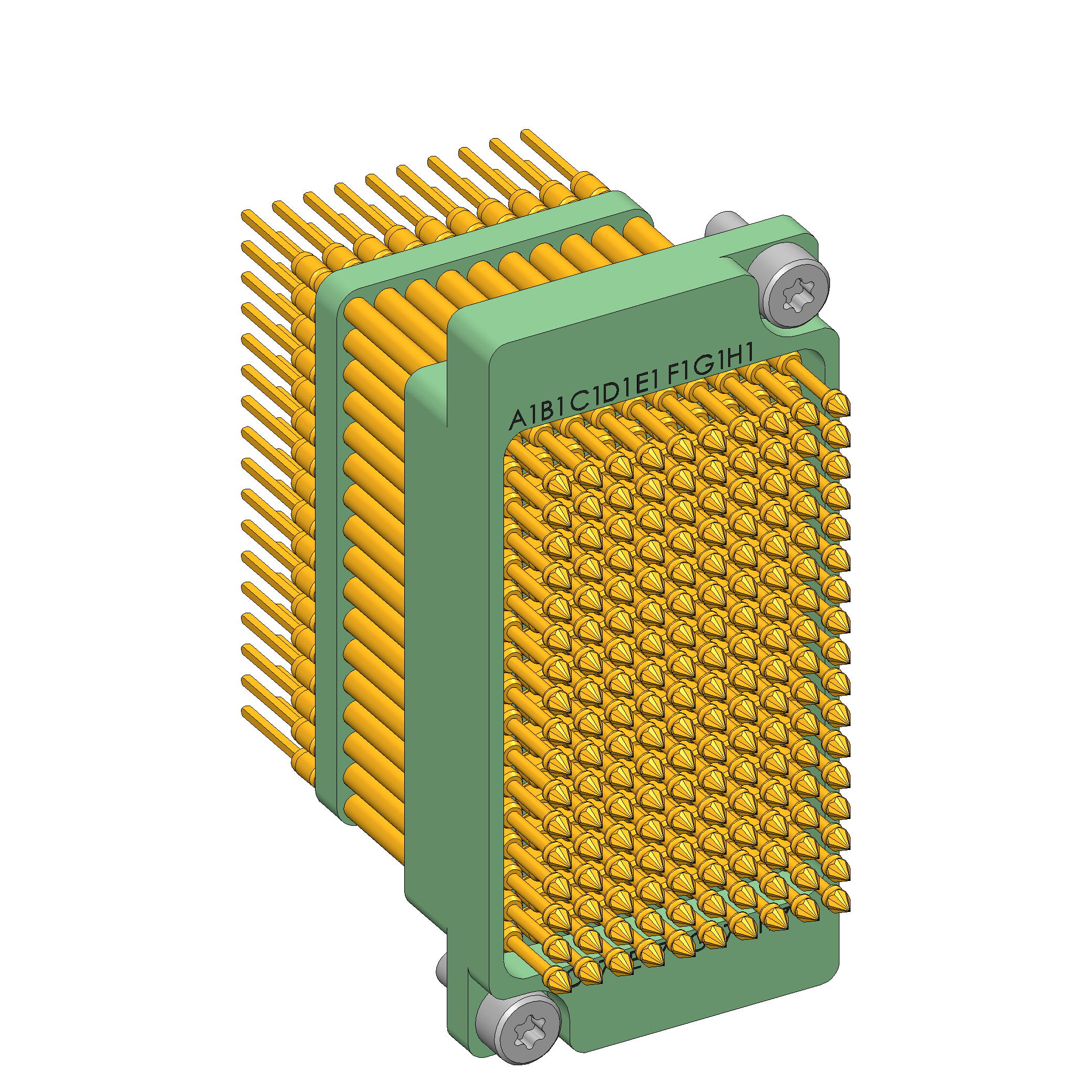

Produktinformationen "SB-T-SI-170-4A-N"
- Bestückt mit INGUN-Kontaktstiften
- Einheitlich parallel ausgerichtete Wire-Wrap-Pfosten
- Einsetzbar in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle
- Gleichbleibend geringe Übergangswiderstände und wiederholbare Messwerte
- Hohe Kontaktsicherheit und Übertragungsqualität
- Prozesssichere Übertragung von Niederspannungssignalen
- Vorkonfektionierte Steckerleisten als Anschluss-Zubehör
| Anschluss: | Wire-Wrap-Pfosten |
|---|---|
| Arbeitsabstand: | 15,1 +/- 0,5 mm |
| Arbeitshub GKS: | 4 mm |
| Durchgangswiderstand typisch max. (ein GKS): | 10 mOhm |
| Federkraft: | 187 N |
| Gewicht: | 0,046 kg |

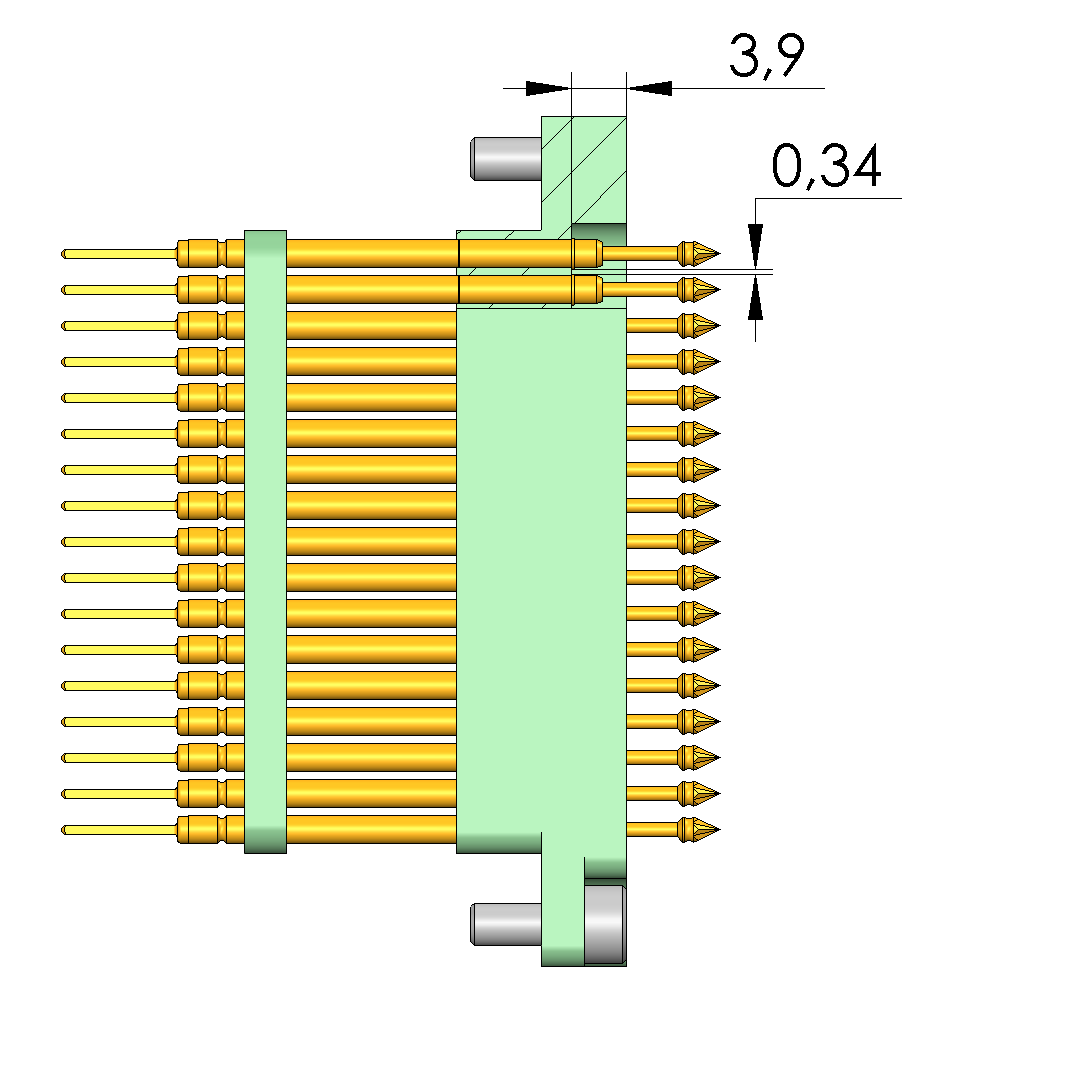

| Luftabstand (unverdrahtet): | 0,34 mm |
| Max. Spannung: | 270 V |
| Max. Strom alle GKS: | 1,5 A |
| Max. Verlustleistung: | 5 W |
| Min. Leitungsquerschnitt: | 0,25 mm² |
| Passendes Gegenstück 1: | SB-P-SI-170-4A-0,6 |
| Pylon-Receiver: | RC-PYLON-12-V2 |
| RoHS-konform: | ja |
| Produktgruppe: | Schnittstellenblöcke (SB) |
| Baureihe: | SB-SI |
| Ausführung: | Testsystemseite |
| Manuelle Prüfadapter (MA): | MA 21xx, MA 32xx |
| Temperatur min.: | -30 °C |
| Temperatur max.: | 80 °C |
| Typ: | Signalblock |
| Zubehörtyp: | Ausbauzubehör |

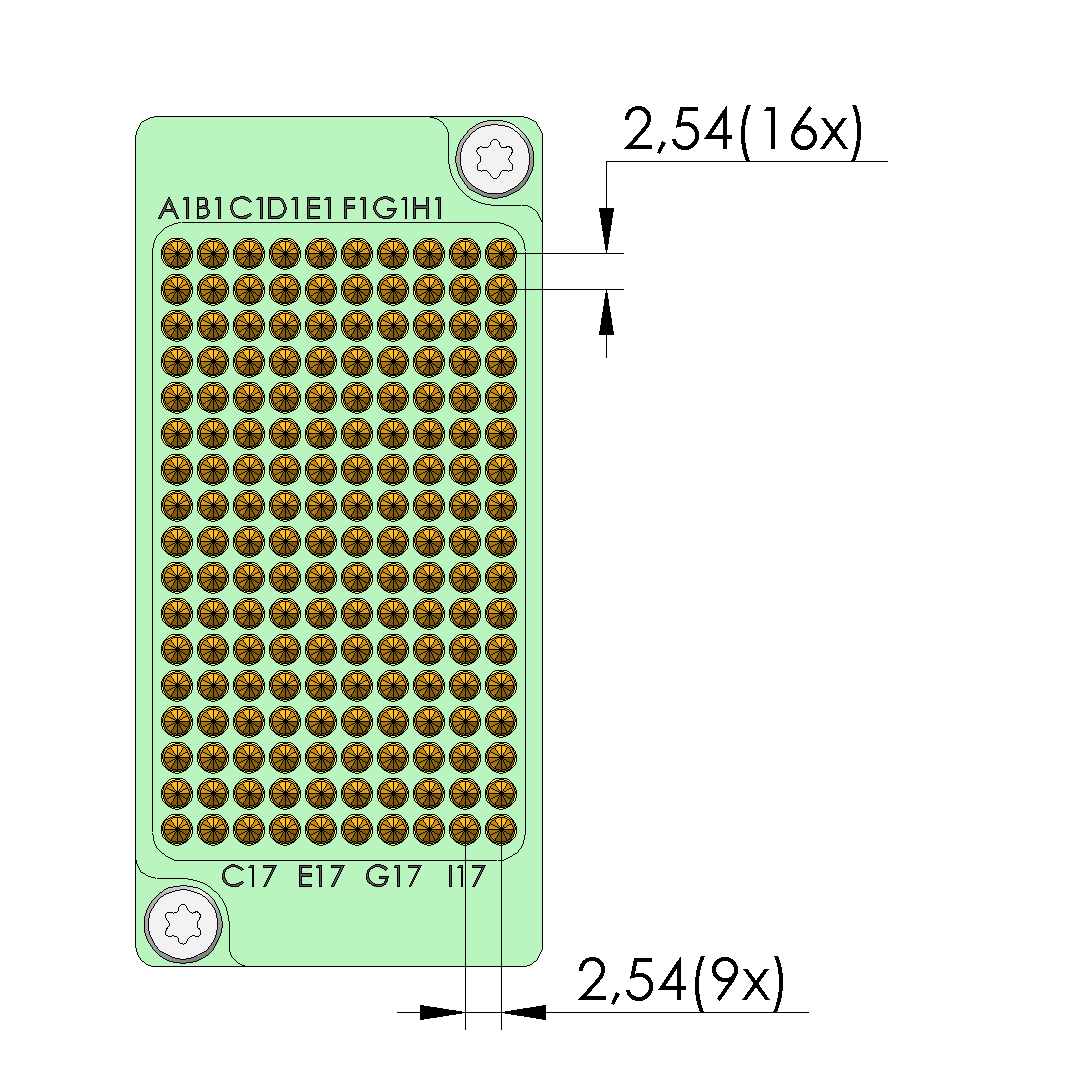

| Anzahl Pole: | 170 (fixe Pos.) |
| Bestückung: | HSS-118-0406 & KS-11247 |
| Max. Strom ein GKS: | 4 A |
Anmelden
Produkt Details
- Bestückt mit INGUN-Kontaktstiften
- Einheitlich parallel ausgerichtete Wire-Wrap-Pfosten
- Einsetzbar in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle
- Gleichbleibend geringe Übergangswiderstände und wiederholbare Messwerte
- Hohe Kontaktsicherheit und Übertragungsqualität
- Prozesssichere Übertragung von Niederspannungssignalen
- Vorkonfektionierte Steckerleisten als Anschluss-Zubehör
Weitere Produkte dieser Baureihe:
Technische Daten
Technische Daten
- Max. Strom alle GKS: 1,5 A
- Federkraft: 187 N
- Min. Leitungsquerschnitt: 0,25 mm²
- Max. Verlustleistung: 5 W
- Max. Spannung: 270 V
- Arbeitsabstand: 15,1 +/- 0,5 mm
- Anzahl Pole: 170 (fixe Pos.)
- Max. Strom ein GKS: 4 A
- Luftabstand (unverdrahtet): 0,34 mm
- Arbeitshub GKS: 4 mm
- Anschluss: Wire-Wrap-Pfosten
Allgemeine Daten
- Temperatur max.: 80 °C
- Bestückung: HSS-118-0406 & KS-11247
- Ausführung: Testsystemseite
- Zubehörtyp: Ausbauzubehör
- Typ: Signalblock
- RoHS-konform: ja
- Produktgruppe: Schnittstellenblöcke (SB)
- Gewicht: 0,046 kg
- Baureihe: SB-SI
- Temperatur min.: -30 °C
Passend für
- Pylon-Receiver: RC-PYLON-12-V2
- Passendes Gegenstück 1: SB-P-SI-170-4A-0,6
- Manuelle Prüfadapter (MA): MA 32xx
- Manuelle Prüfadapter (MA): MA 21xx
Elektrische Daten
- Durchgangswiderstand typisch max. (ein GKS): 10 mOhm
