Produktinformation

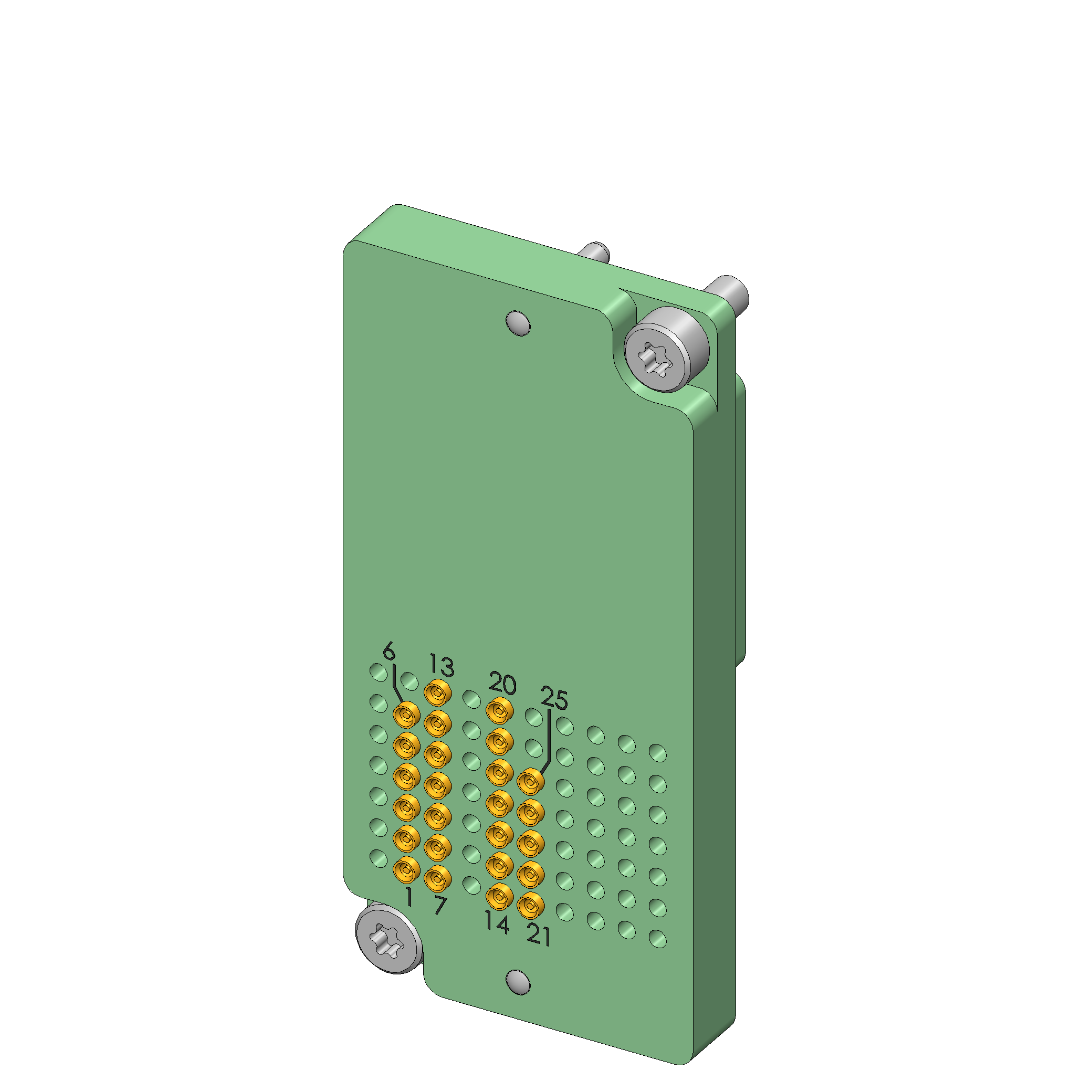

Produktinformationen "SB-P-SI-062-4A-25"
- Bestückt mit INGUN-Kontaktstiften
- Einheitlich parallel ausgerichtete Wire-Wrap-Pfosten
- Einsetzbar in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle
- Gleichbleibend geringe Übergangswiderstände und wiederholbare Messwerte
- Hohe Kontaktsicherheit und Übertragungsqualität
- Prozesssichere Übertragung von Niederspannungssignalen
| Anschluss: | Wire-Wrap-Pfosten |
|---|---|
| Durchgangswiderstand typisch max. (ein GKS): | 5 mOhm |
| Gewicht: | 0,027 kg |
| Inline-Wechselsätze (WS): | WS Teradyne/TSH5x |

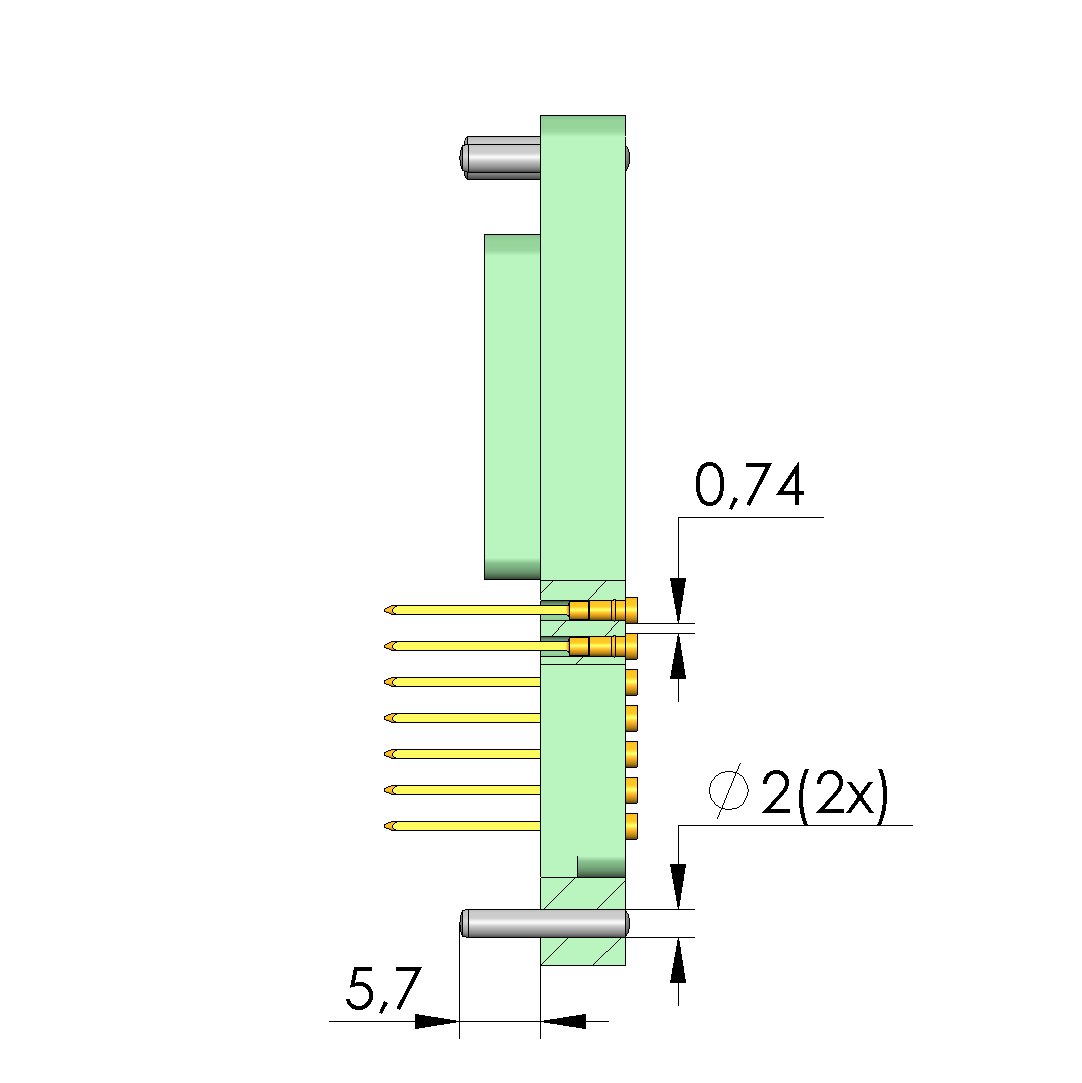

| Luftabstand (unverdrahtet): | 0,74 mm |
| Max. Spannung: | 510 V |
| Max. Strom alle GKS: | 1 A |
| Max. Verlustleistung: | 4 W |
| Min. Leitungsquerschnitt: | 0,25 mm² |
| RoHS-konform: | ja |
| Produktgruppe: | Schnittstellenblöcke (SB) |
| Baureihe: | SB-SI |
| Ausführung: | Prüflingsseite |
| Temperatur min.: | -30 °C |
| Temperatur max.: | 80 °C |
| Typ: | Signalblock |
| Zubehörtyp: | Ausbauzubehör |
| Anzahl Pole: | 25 (fixe Pos.) |
| Bestückung: | KT-158 (Pfosten) |
| Max. Strom ein GKS: | 4 A |
Anmelden
Produkt Details
- Bestückt mit INGUN-Kontaktstiften
- Einheitlich parallel ausgerichtete Wire-Wrap-Pfosten
- Einsetzbar in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle
- Gleichbleibend geringe Übergangswiderstände und wiederholbare Messwerte
- Hohe Kontaktsicherheit und Übertragungsqualität
- Prozesssichere Übertragung von Niederspannungssignalen
Weitere Produkte dieser Baureihe:
Technische Daten
Technische Daten
- Min. Leitungsquerschnitt: 0,25 mm²
- Luftabstand (unverdrahtet): 0,74 mm
- Max. Strom alle GKS: 1 A
- Anzahl Pole: 25 (fixe Pos.)
- Max. Spannung: 510 V
- Max. Verlustleistung: 4 W
- Max. Strom ein GKS: 4 A
- Anschluss: Wire-Wrap-Pfosten
Allgemeine Daten
- Temperatur max.: 80 °C
- Zubehörtyp: Ausbauzubehör
- Ausführung: Prüflingsseite
- Gewicht: 0,027 kg
- Bestückung: KT-158 (Pfosten)
- Typ: Signalblock
- RoHS-konform: ja
- Produktgruppe: Schnittstellenblöcke (SB)
- Baureihe: SB-SI
- Temperatur min.: -30 °C
Elektrische Daten
- Durchgangswiderstand typisch max. (ein GKS): 5 mOhm
Passend für
- Inline-Wechselsätze (WS): WS Teradyne/TSH5x
