Produktinformation

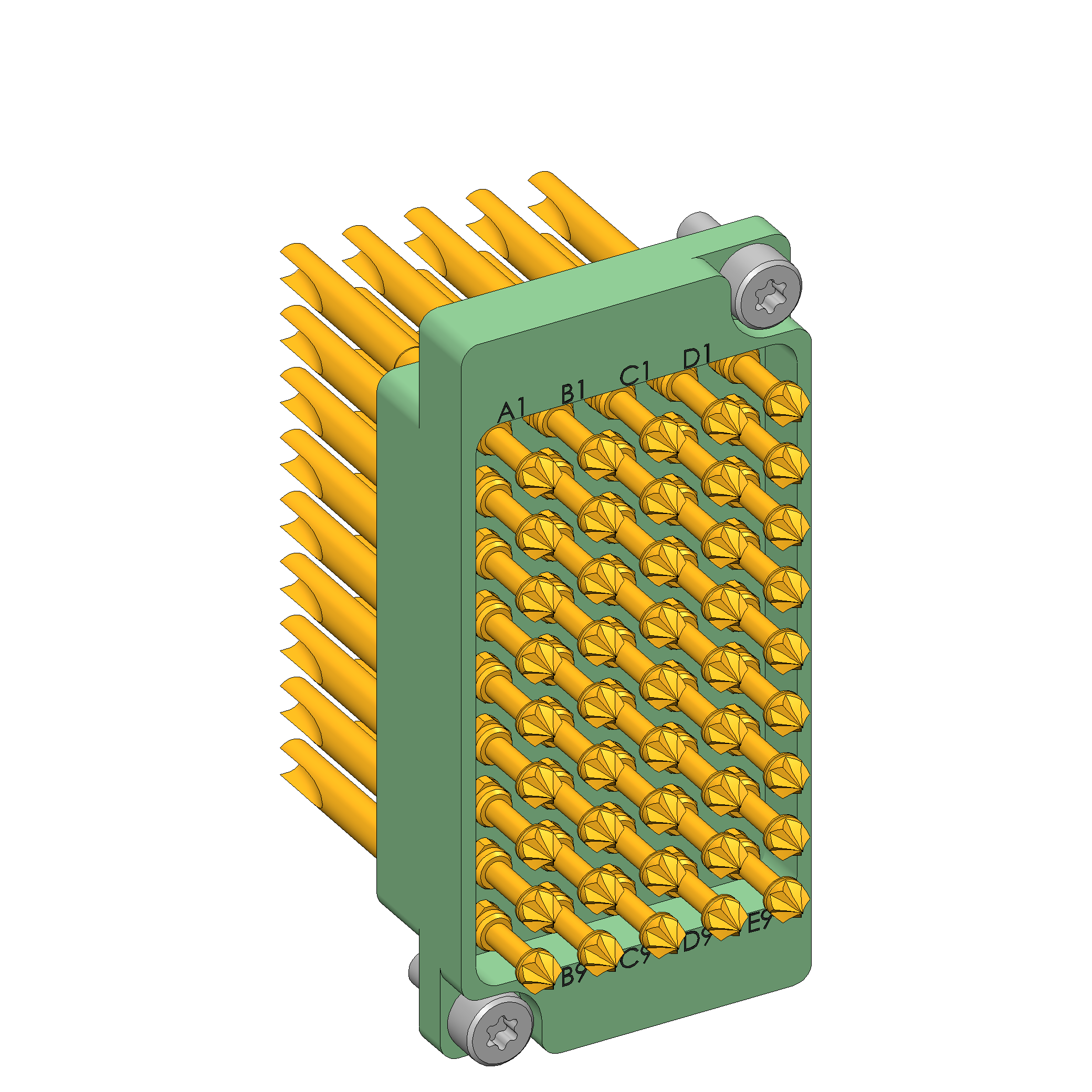

Produktinformationen "SB-T-HS-045-30A"
- Bestückt mit INGUN-Kontaktstiften
- Einsetzbar in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle
- Gleichbleibend geringe Übergangswiderstände und wiederholbare Messwerte
- Hohe Kontaktsicherheit und Übertragungsqualität
- Prozesssichere Übertragung von Hochstromsignalen
| Anschluss: | Lötmulde |
|---|---|
| Arbeitsabstand: | 15,1 +/- 0,5 mm |
| Arbeitshub GKS: | 4 mm |
| Durchgangswiderstand typisch max. (ein GKS): | 10 mOhm |
| Federkraft: | 67,5 N |
| Gewicht: | 0,035 kg |

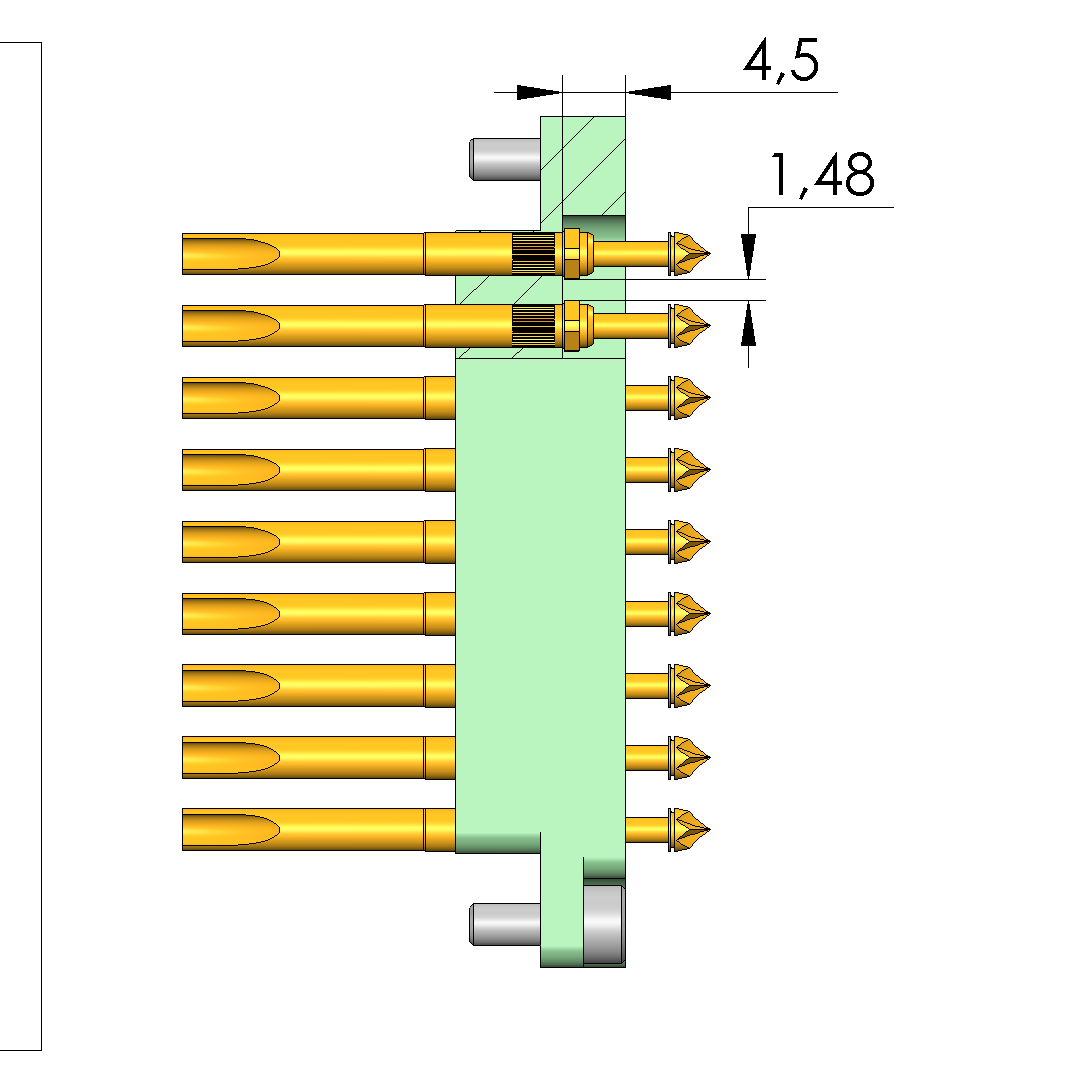

| Luftabstand (unverdrahtet): | 1,48 mm |
| Max. Spannung: | 1,18 V |
| Max. Strom alle GKS: | 10 A |
| Max. Verlustleistung: | 25 W |
| Min. Leitungsquerschnitt: | 1,5 mm² |
| Passendes Gegenstück 1: | SB-P-HS-045-30A-1,0 |
| Pylon-Receiver: | RC-PYLON-12-V2 |
| RoHS-konform: | ja |
| Produktgruppe: | Schnittstellenblöcke (SB) |
| Baureihe: | SB-HS |
| Ausführung: | Testsystemseite |
| Manuelle Prüfadapter (MA): | MA 21xx, MA 32xx |
| Temperatur min.: | -30 °C |
| Temperatur max.: | 120 °C |
| Typ: | Hochstromblock |
| Zubehörtyp: | Ausbauzubehör |

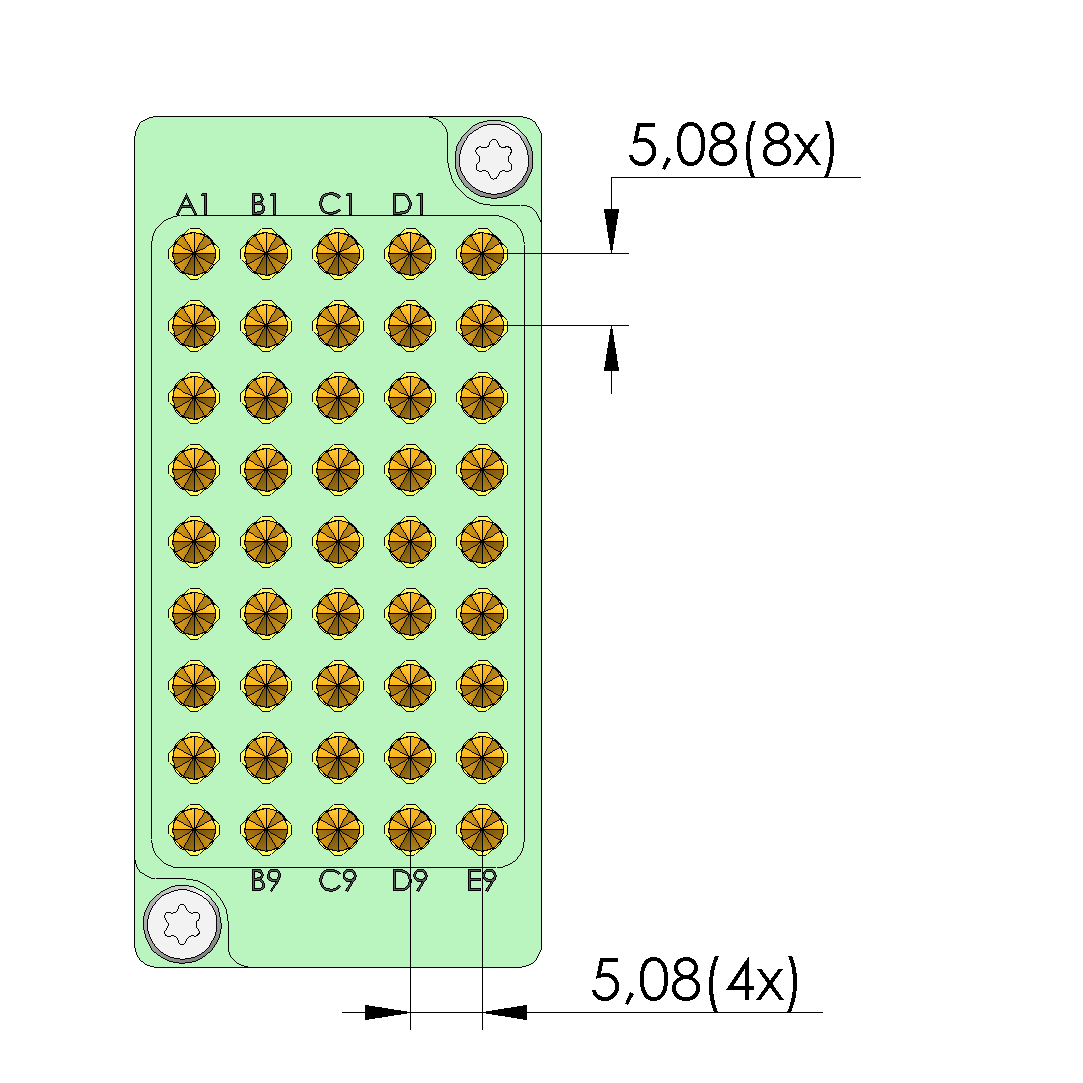

| Anzahl Pole: | 45 (fixe Pos.) |
| Bestückung: | HSS-120-0090 & KS-11330M2-R |
| Max. Strom ein GKS: | 30 A |
Anmelden
Produkt Details
- Bestückt mit INGUN-Kontaktstiften
- Einsetzbar in allen Prüfadaptern mit interner oder externer Pylon-Schnittstelle
- Gleichbleibend geringe Übergangswiderstände und wiederholbare Messwerte
- Hohe Kontaktsicherheit und Übertragungsqualität
- Prozesssichere Übertragung von Hochstromsignalen
Weitere Produkte dieser Baureihe:
Technische Daten
Technische Daten
- Anschluss: Lötmulde
- Min. Leitungsquerschnitt: 1,5 mm²
- Max. Strom alle GKS: 10 A
- Arbeitsabstand: 15,1 +/- 0,5 mm
- Max. Strom ein GKS: 30 A
- Max. Spannung: 1,18 V
- Luftabstand (unverdrahtet): 1,48 mm
- Max. Verlustleistung: 25 W
- Federkraft: 67,5 N
- Anzahl Pole: 45 (fixe Pos.)
- Arbeitshub GKS: 4 mm
Passend für
- Pylon-Receiver: RC-PYLON-12-V2
- Manuelle Prüfadapter (MA): MA 32xx
- Passendes Gegenstück 1: SB-P-HS-045-30A-1,0
- Manuelle Prüfadapter (MA): MA 21xx
Allgemeine Daten
- Ausführung: Testsystemseite
- Zubehörtyp: Ausbauzubehör
- Typ: Hochstromblock
- Bestückung: HSS-120-0090 & KS-11330M2-R
- Temperatur max.: 120 °C
- Gewicht: 0,035 kg
- RoHS-konform: ja
- Produktgruppe: Schnittstellenblöcke (SB)
- Baureihe: SB-HS
- Temperatur min.: -30 °C
Elektrische Daten
- Durchgangswiderstand typisch max. (ein GKS): 10 mOhm
