Produktinformationen "S-075 307 150 A 2000 L"
- Einsatz von größeren Kontaktstiften für erhöhte Treffergenauigkeit und längere Lebensdauer
- Minimales Rastermaß durch Einsparung der Kontaktsteckhülse („Socketless”)
- Große Auswahl an Kopfformen und Federkräften für den optimalen Kontakt zum Prüfpunkt
- Passend für bestehende Socketless-Systeme
| Arbeitshub: | 8 mm |
|---|---|
| Federvorspannung: | 0,21 N |
| KT-Bezeichnung: | KT-S050, KT-S075 |
| Montagebohrung Kontaktträgerplatte (KTP): | 1,39 – 1,41 mm |
| Montagebohrung S-Line Distanzplatte (SDP): | min. 1,58 |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), INGUN S-Line |
| Unterproduktgruppe: | INGUN S-Line |
| Baureihe: | S-075, S-075 L Langversion |
| E-Maß / Kragenmaß: | no name |

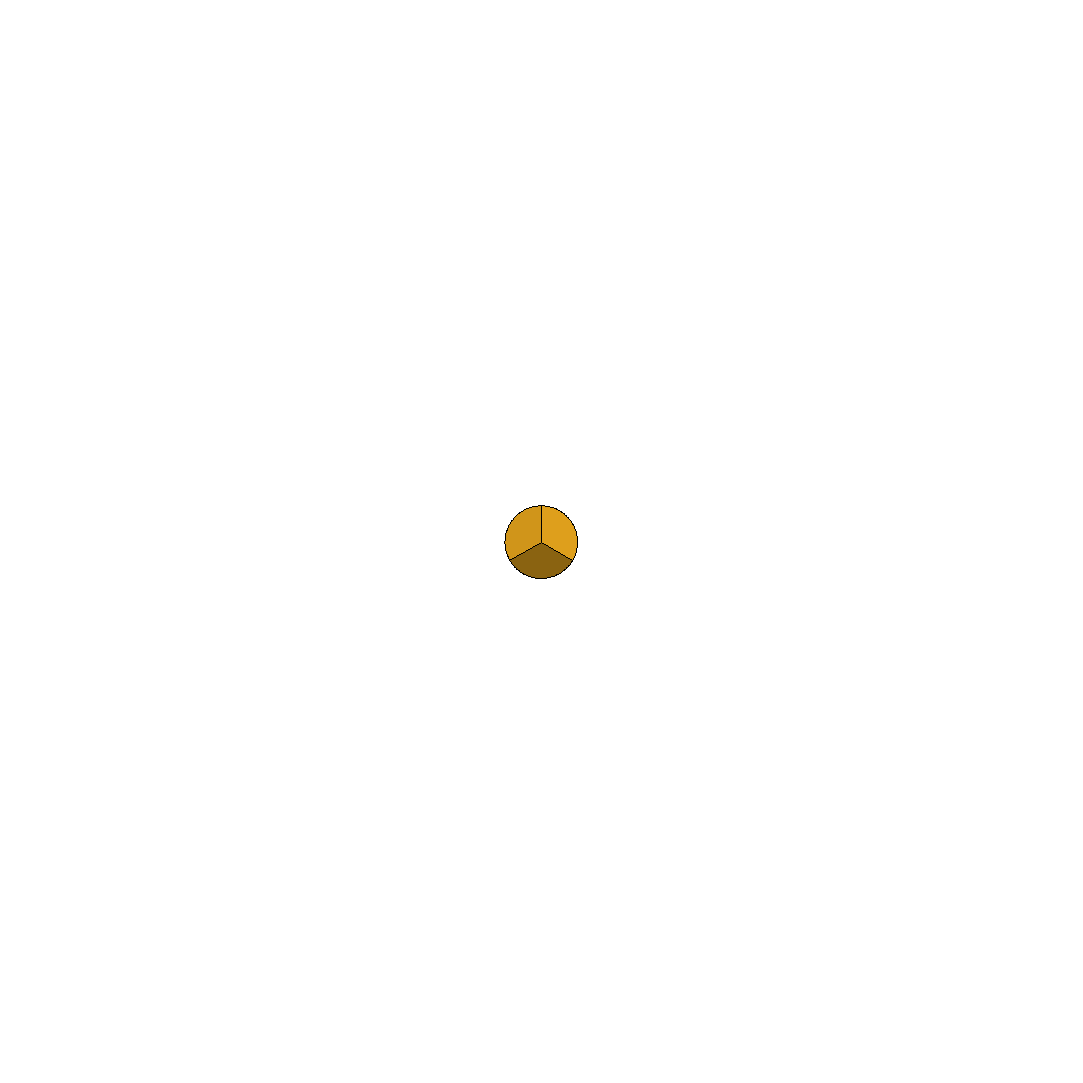

| Kopfform: | 07 Dreikant, Winkel 30°, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 1,5 mm |
| Maximaler Hub: | 10,1 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 39,6 mm |
| Kontaktierung von: | Pad, Via |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1,91 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Kontaktterminal |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,37 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Einsatz von größeren Kontaktstiften für erhöhte Treffergenauigkeit und längere Lebensdauer
- Minimales Rastermaß durch Einsparung der Kontaktsteckhülse („Socketless”)
- Große Auswahl an Kopfformen und Federkräften für den optimalen Kontakt zum Prüfpunkt
- Passend für bestehende Socketless-Systeme
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einbauart: steckbar
- Baureihe: S-075
- Produktgruppe: INGUN S-Line
- Temperatur max.: 80 °C
- Raster: 1,91 mm
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Baureihe: S-075 L Langversion
- RoHS-konform: ja
- Unterproduktgruppe: INGUN S-Line
- Temperatur min.: -40 °C
- Schnellwechselsystem: ja
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Magnetisch: ja
- Anschlussart am Kontaktstift: Kontaktterminal
- Kontaktierung von: Pad
- Kontaktierung von: Via
Mechanische Daten
- Montagebohrung S-Line Distanzplatte (SDP): min. 1,58
- KT-Bezeichnung: KT-S050
- KT-Bezeichnung: KT-S075
- Gesamtlänge: 39,6 mm
- Maximaler Hub: 10,1 mm
- E-Maß / Kragenmaß: no name
- Stifthülsendurchmesser: 1,37 mm
- Arbeitshub: 8 mm
- Federkraft bei Arbeitshub: 2 N
- Federvorspannung: 0,21 N
- Montagebohrung Kontaktträgerplatte (KTP): 1,39 – 1,41 mm
Elektrische Daten
- Durchgangswiderstand typisch max.: 30 mOhm
- Strombelastbarkeit / Nennstrom: 8 A
Daten zur Kopfform
- Kopfform Werkstoff: 3 CuBe
- Kopfform: 07 Dreikant, Winkel 30°, selbstreinigend
- Kopfform Oberfläche: A Gold
- Kopfdurchmesser: 1,5 mm
