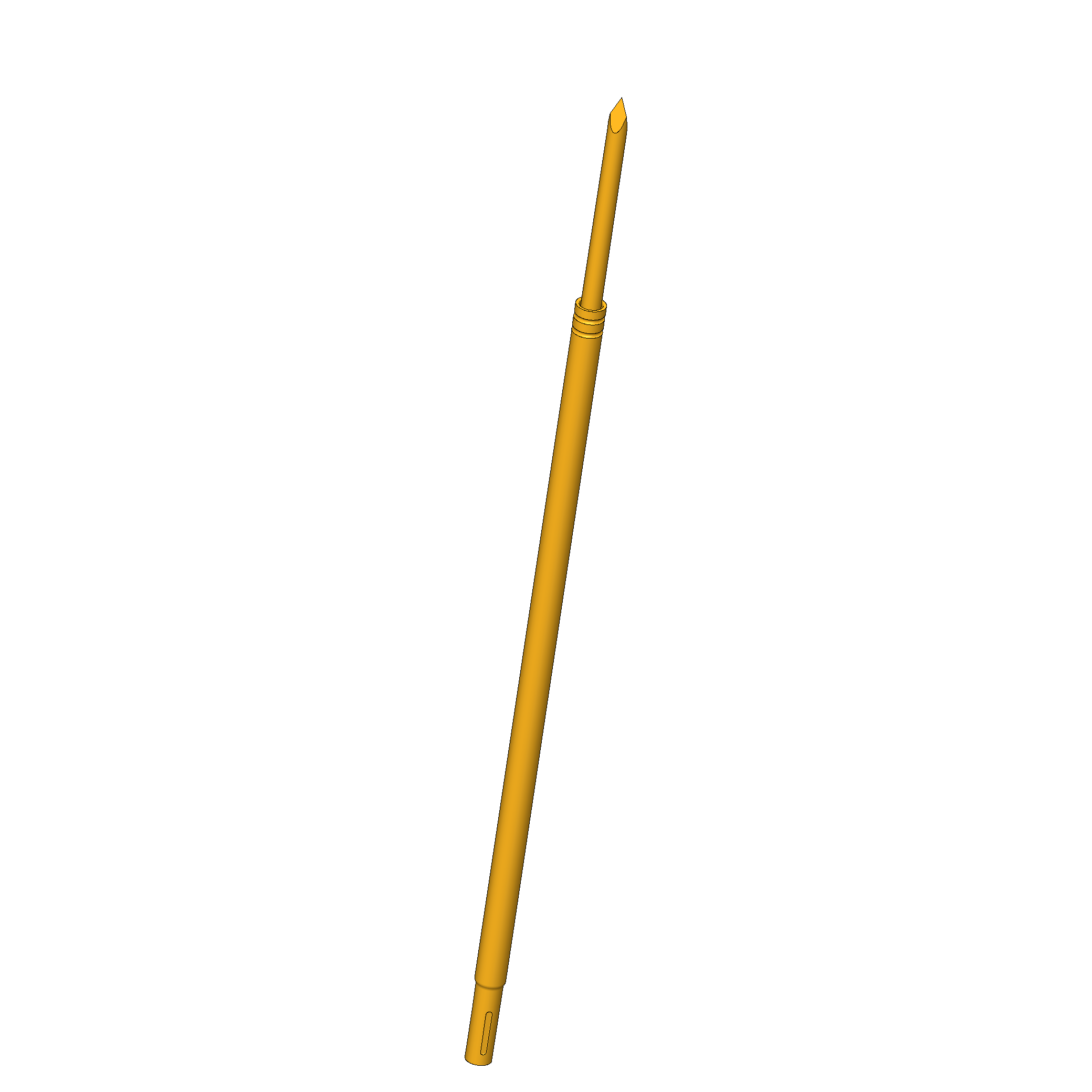

Produktinformationen "S-050 277 064 A 2800 ES"
- Einsatz von größeren Kontaktstiften für erhöhte Treffergenauigkeit und längere Lebensdauer
- Minimales Rastermaß durch Einsparung der Kontaktsteckhülse („Socketless”)
- Große Auswahl an Kopfformen und Federkräften für den optimalen Kontakt zum Prüfpunkt
- Passend für bestehende Socketless-Systeme
| Arbeitshub: | 4,3 mm |
|---|---|
| Federvorspannung: | 1,46 N |
| KT-Bezeichnung: | KT-S050 |
| Montagebohrung Kontaktträgerplatte (KTP): | 1,07 – 1,09 mm |
| Montagebohrung S-Line Distanzplatte (SDP): | min. 1,14 |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), INGUN S-Line |
| Unterproduktgruppe: | INGUN S-Line |
| Baureihe: | S-050, S-050 ES Standard mit erhöhter Federvorspannung |
| E-Maß / Kragenmaß: | no name |
| Kopfform: | 77 Dreikant, aggressive Ausführung |
| Strombelastbarkeit / Nennstrom: | 3 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2,8 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 0,64 mm |
| Maximaler Hub: | 6,35 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 35,8 mm |
| Kontaktierung von: | Pad, Via |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1,27 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Kontaktterminal |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,02 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Einsatz von größeren Kontaktstiften für erhöhte Treffergenauigkeit und längere Lebensdauer
- Minimales Rastermaß durch Einsparung der Kontaktsteckhülse („Socketless”)
- Große Auswahl an Kopfformen und Federkräften für den optimalen Kontakt zum Prüfpunkt
- Passend für bestehende Socketless-Systeme
Weitere Produkte dieser Baureihe:
Technische Daten
Daten zur Kopfform
- Kopfdurchmesser: 0,64 mm

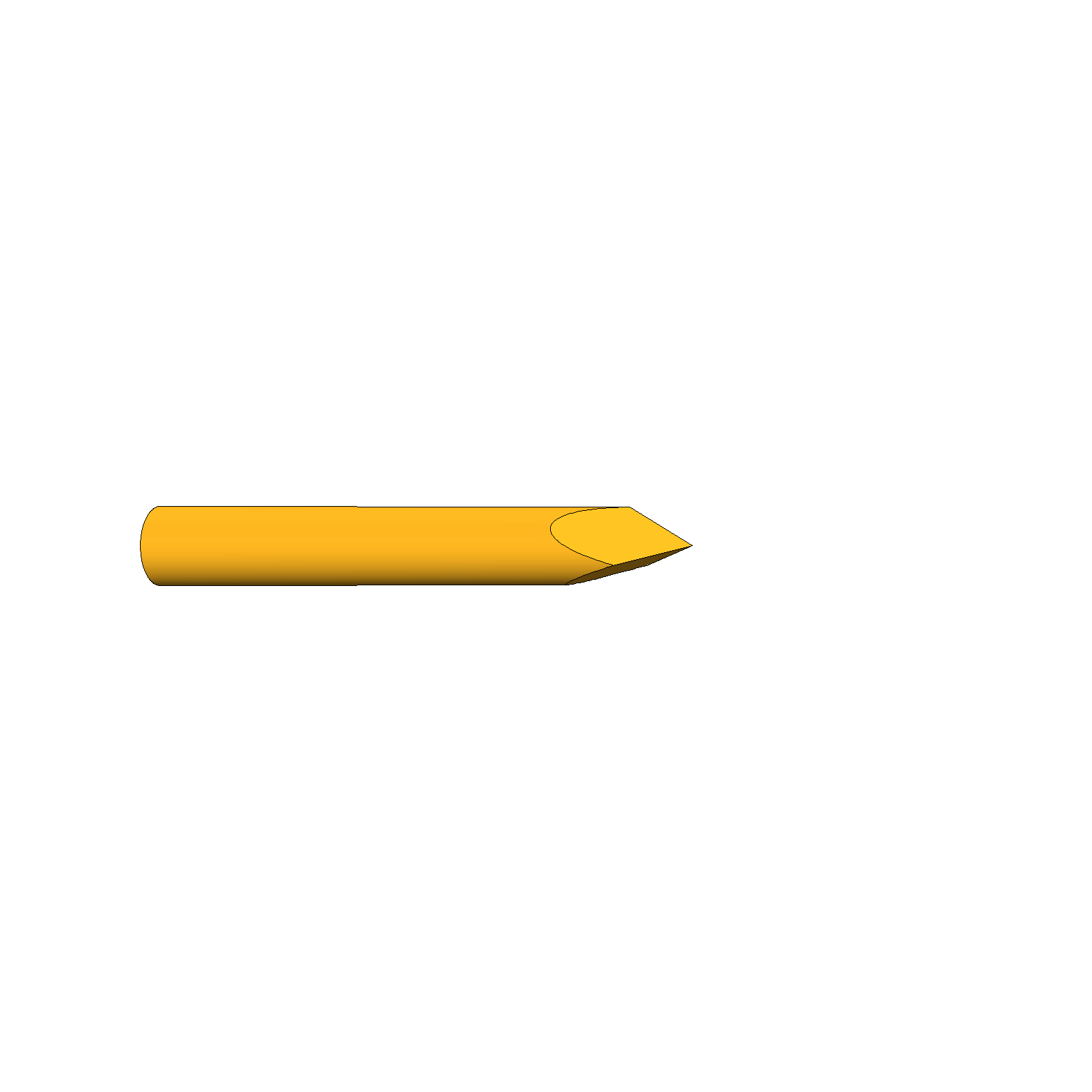

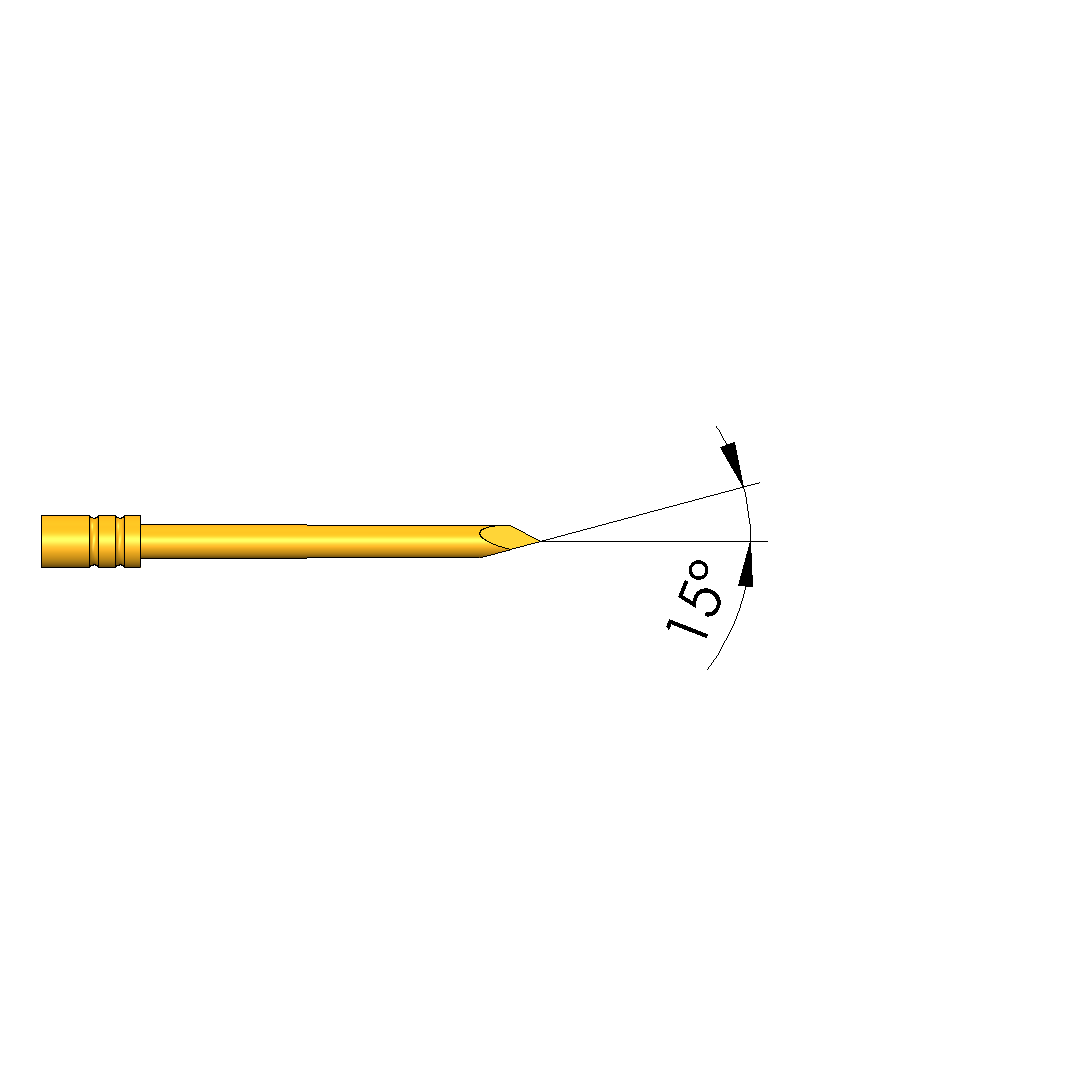

- Kopfform: 77 Dreikant, aggressive Ausführung
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
Allgemeine Daten
- Einbauart: steckbar
- Produktgruppe: INGUN S-Line
- Temperatur max.: 80 °C
- Baureihe: S-050
- Raster: 1,27 mm
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Baureihe: S-050 ES Standard mit erhöhter Federvorspannung
- RoHS-konform: ja
- Unterproduktgruppe: INGUN S-Line
- Temperatur min.: -40 °C
- Schnellwechselsystem: ja
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Magnetisch: ja
- Anschlussart am Kontaktstift: Kontaktterminal
- Kontaktierung von: Pad
- Kontaktierung von: Via
Mechanische Daten
- Montagebohrung S-Line Distanzplatte (SDP): min. 1,14
- Maximaler Hub: 6,35 mm
- KT-Bezeichnung: KT-S050
- Stifthülsendurchmesser: 1,02 mm
- Gesamtlänge: 35,8 mm
- E-Maß / Kragenmaß: no name
- Montagebohrung Kontaktträgerplatte (KTP): 1,07 – 1,09 mm
- Arbeitshub: 4,3 mm

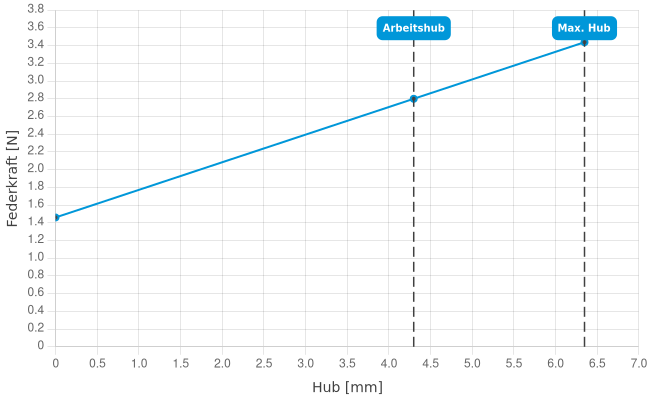

- Federvorspannung: 1,46 N
- Federkraft bei Arbeitshub: 2,8 N
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 3 A
- Durchgangswiderstand typisch max.: 20 mOhm
