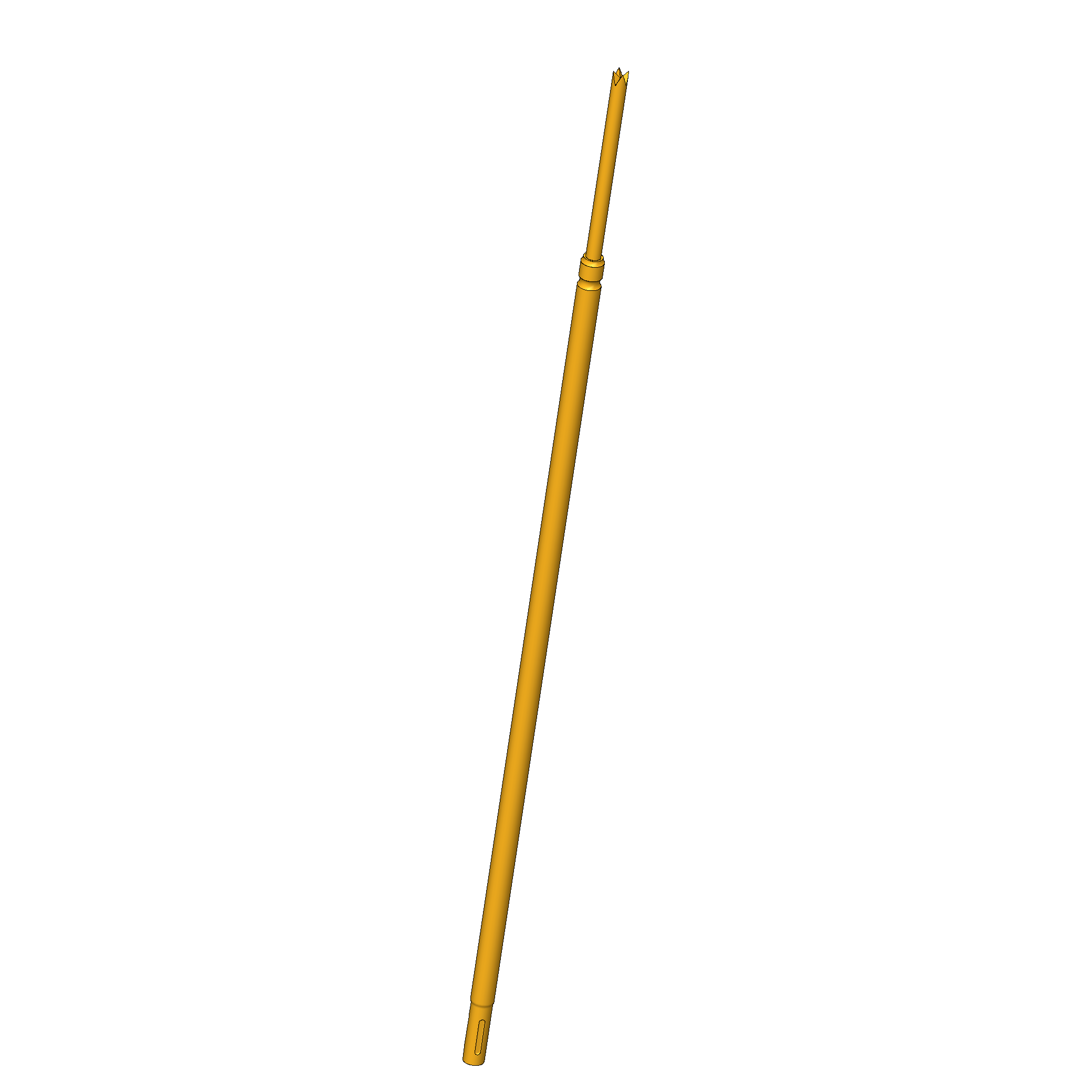

Produktinformationen "S-039 214 050 A 2000 S"
- Einsatz von größeren Kontaktstiften für erhöhte Treffergenauigkeit und längere Lebensdauer
- Minimales Rastermaß durch Einsparung der Kontaktsteckhülse („Socketless”)
- Große Auswahl an Kopfformen und Federkräften für den optimalen Kontakt zum Prüfpunkt
- Passend für bestehende Socketless-Systeme
| Arbeitshub: | 4,3 mm |
|---|---|
| Federvorspannung: | 0,64 N |
| KT-Bezeichnung: | KT-S039 |
| Montagebohrung Kontaktträgerplatte (KTP): | 0,8 – 0,82 mm |
| Montagebohrung S-Line Distanzplatte (SDP): | min. 0,86 |
| RoHS-konform: | ja |
| Produktgruppe: | ICT / FCT (Incircuit- und Funktionstest), INGUN S-Line |
| Unterproduktgruppe: | INGUN S-Line |
| Baureihe: | S-039, S-039 S Standard |
| E-Maß / Kragenmaß: | no name |

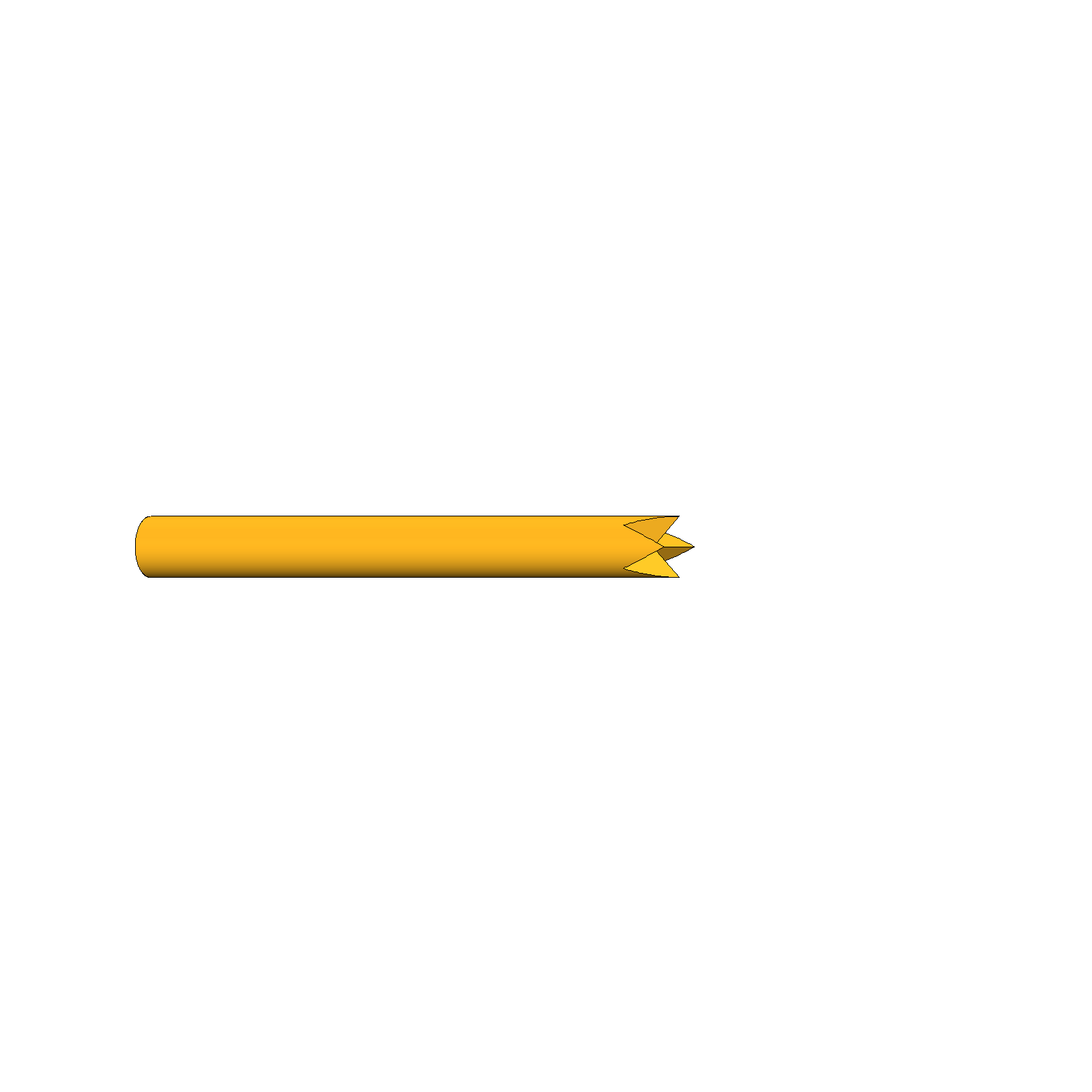

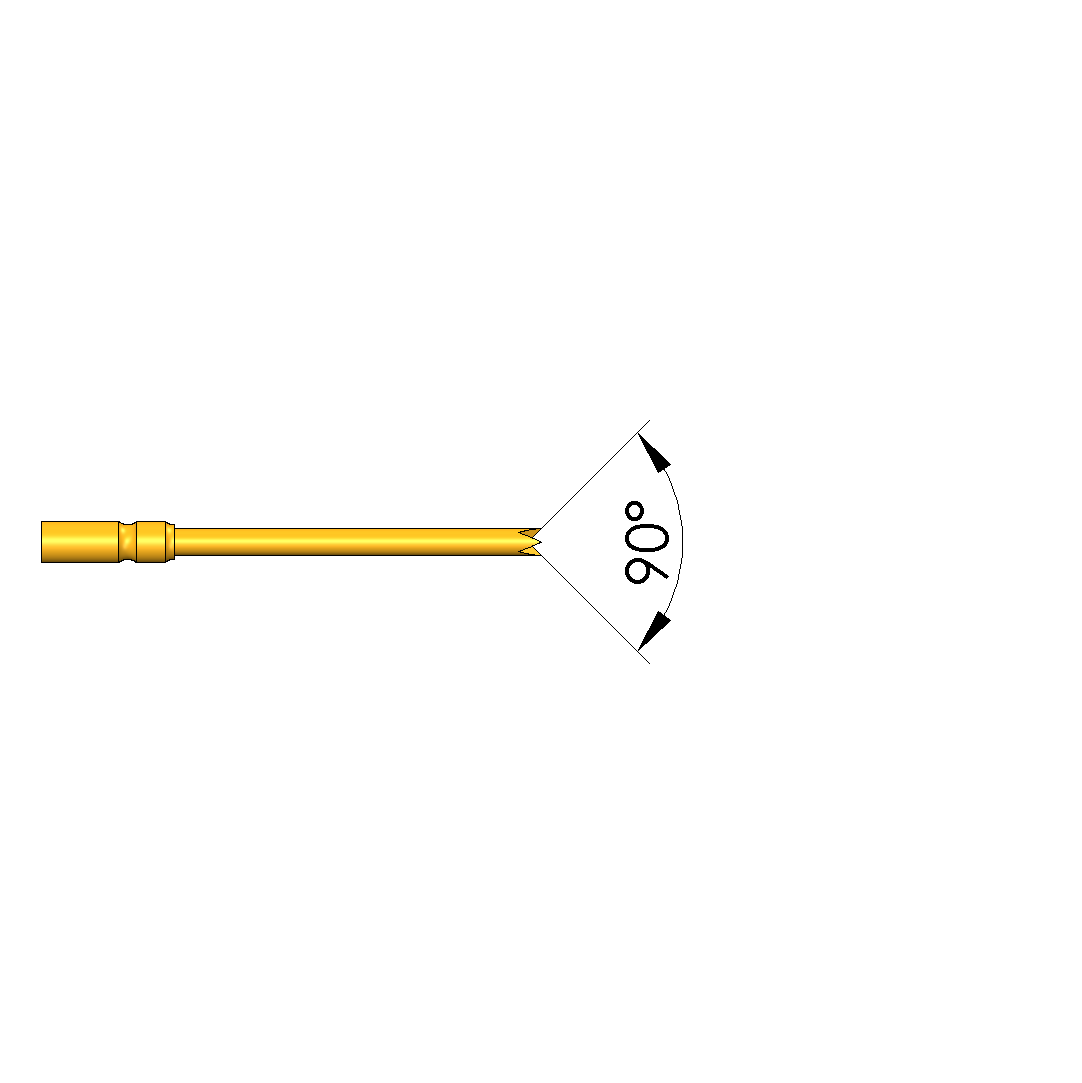

| Kopfform: | 14 Krone, 4-Zacken, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 2 A |
| Temperatur min.: | -40 °C |

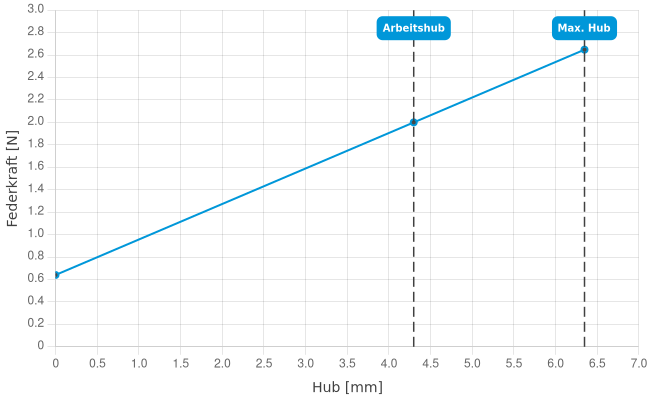

| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 0,5 mm |
| Maximaler Hub: | 6,35 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 36,8 mm |
| Kontaktierung von: | Pad, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 1 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Kontaktterminal |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 0,78 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Einsatz von größeren Kontaktstiften für erhöhte Treffergenauigkeit und längere Lebensdauer
- Minimales Rastermaß durch Einsparung der Kontaktsteckhülse („Socketless”)
- Große Auswahl an Kopfformen und Federkräften für den optimalen Kontakt zum Prüfpunkt
- Passend für bestehende Socketless-Systeme
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einbauart: steckbar
- Produktgruppe: INGUN S-Line
- Temperatur max.: 80 °C
- Kontaktierung von: Pin
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Baureihe: S-039
- RoHS-konform: ja
- Unterproduktgruppe: INGUN S-Line
- Baureihe: S-039 S Standard
- Raster: 1 mm
- Temperatur min.: -40 °C
- Schnellwechselsystem: ja
- Kontaktierung von: Pfosten
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Magnetisch: ja
- Anschlussart am Kontaktstift: Kontaktterminal
- Kontaktierung von: Pad
Mechanische Daten
- Maximaler Hub: 6,35 mm
- KT-Bezeichnung: KT-S039
- Montagebohrung Kontaktträgerplatte (KTP): 0,8 – 0,82 mm
- Montagebohrung S-Line Distanzplatte (SDP): min. 0,86
- E-Maß / Kragenmaß: no name
- Arbeitshub: 4,3 mm
- Federvorspannung: 0,64 N
- Federkraft bei Arbeitshub: 2 N
- Stifthülsendurchmesser: 0,78 mm
- Gesamtlänge: 36,8 mm
Elektrische Daten
- Durchgangswiderstand typisch max.: 30 mOhm
- Strombelastbarkeit / Nennstrom: 2 A
Daten zur Kopfform
- Kopfdurchmesser: 0,5 mm
- Kopfform: 14 Krone, 4-Zacken, selbstreinigend
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
