Produkt-Informationen "PS-USB3.1C-F-024-G5-B-02"
- Präzise und verschleißarme Kontaktierung von USB-Steckverbindern
- Herausragende Lebensdauer
- Prozesssichere Datenübertragung
- Signalübertragung über originalen Anschlussstecker oder Lötanschluss

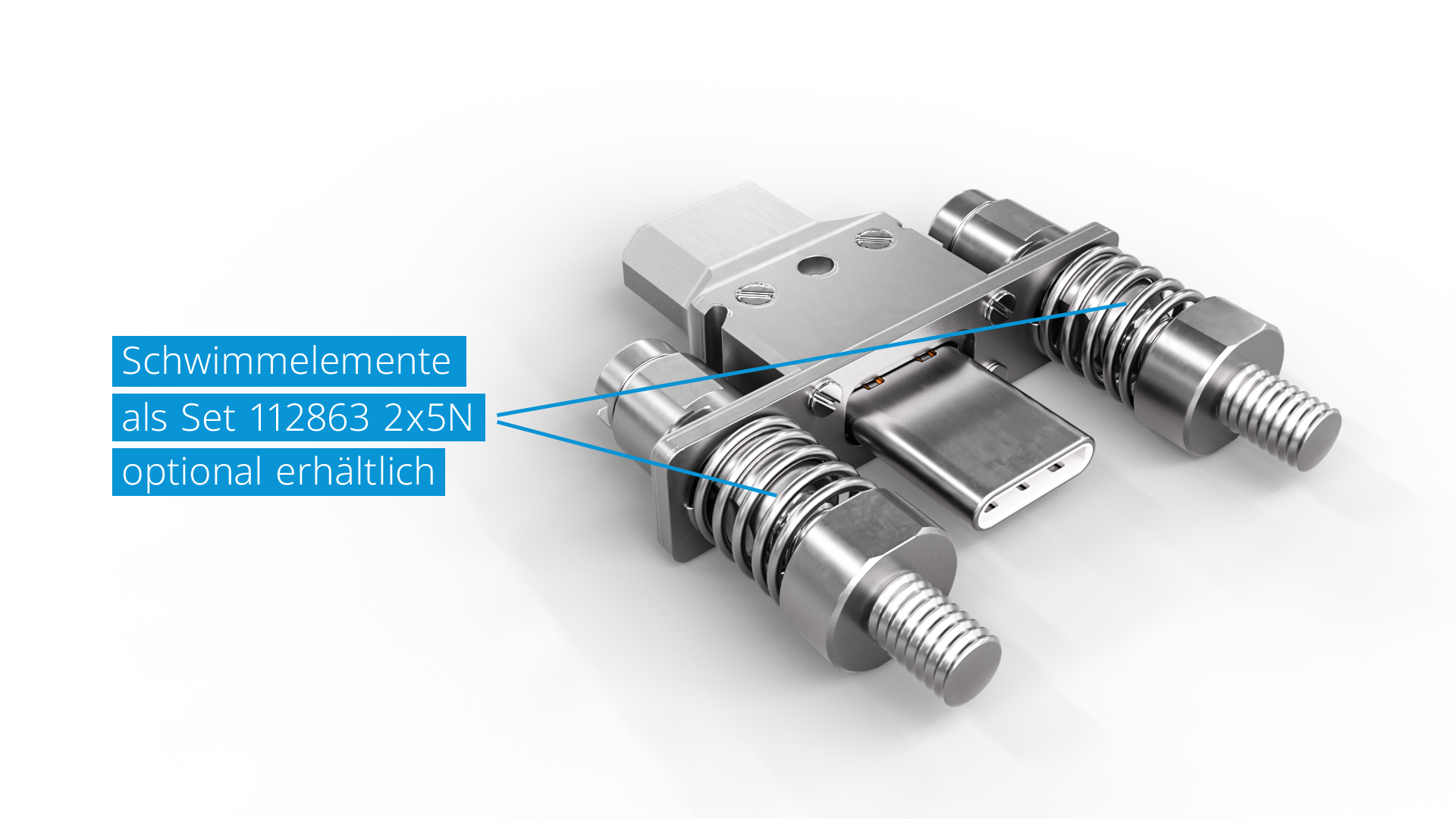

- Optionale Federelemente (112863: Set 2 Stück) können Toleranzen von ± 0,4 mm und Winkelfehler ausgleichen.
| Anzahl Pole Signalleiter: | 24 |
|---|---|
| Breite: | 30 mm |
| Höhe: | 7 mm |
| Max. Strombelastbarkeit Signalleiter: | 3 A |
| Maximale Leistung: | 15 W |
| RoHS-konform: | ja |
| Signalleiter wechselbar: | nein |
| Produktgruppe: | PS Prüfstecker |
| Baureihe: | PS |
| Unterbaureihe: | PS-USB |

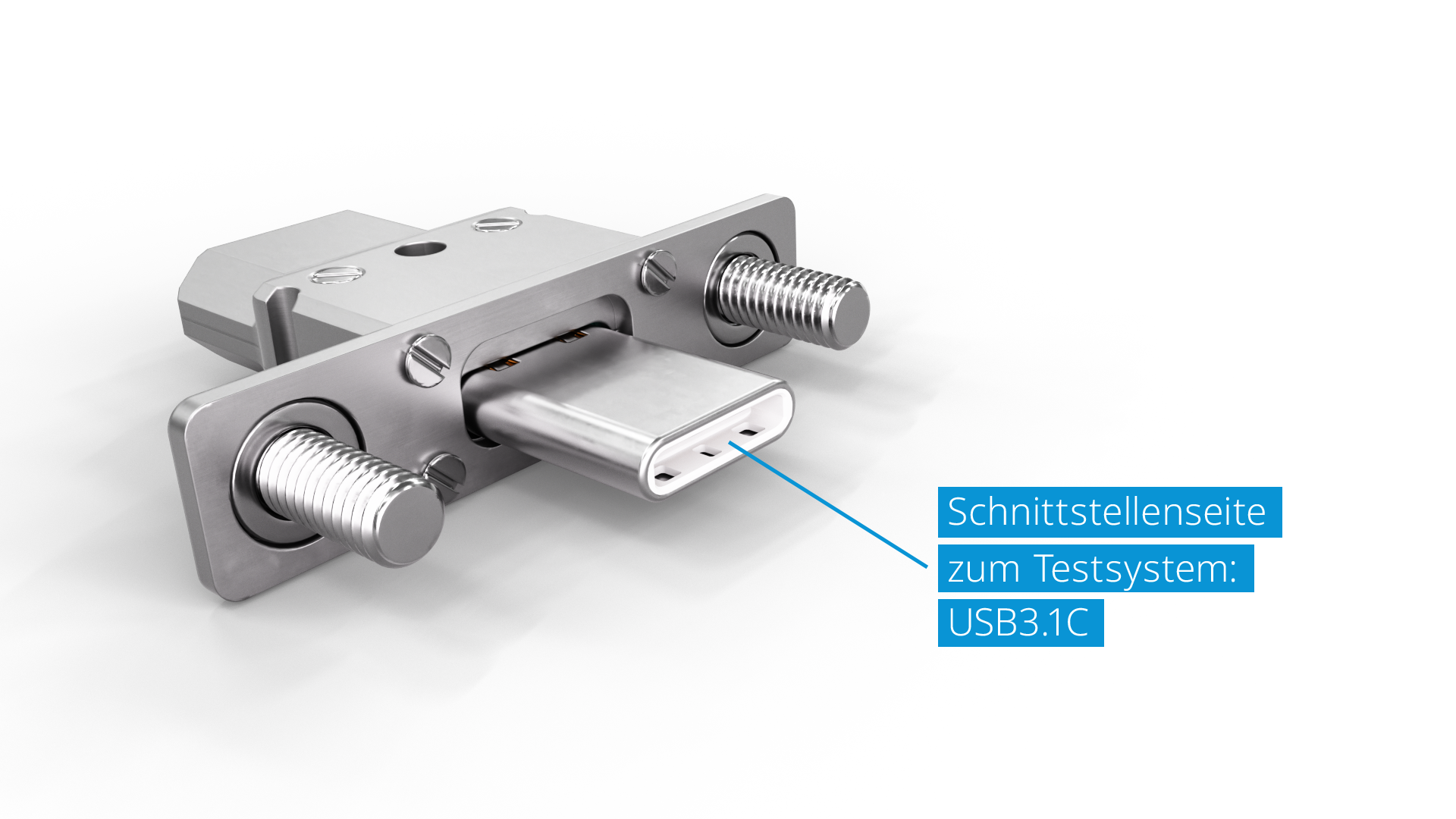

| Interface passendes Assembly: | USB 3.1-C |
| Temperatur min.: | -20 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 90 Ohm |
| Temperatur max.: | 75 °C |
| Gesamtlänge: | 27 mm |
| Prüfling / Kontakt: | USB3.1-C |
| Einbauhöhe ohne Kontaktsteckhülse: | 18,2 mm |
| Geschlecht Prüfling: | M Signalleiter männlich / Stecker |

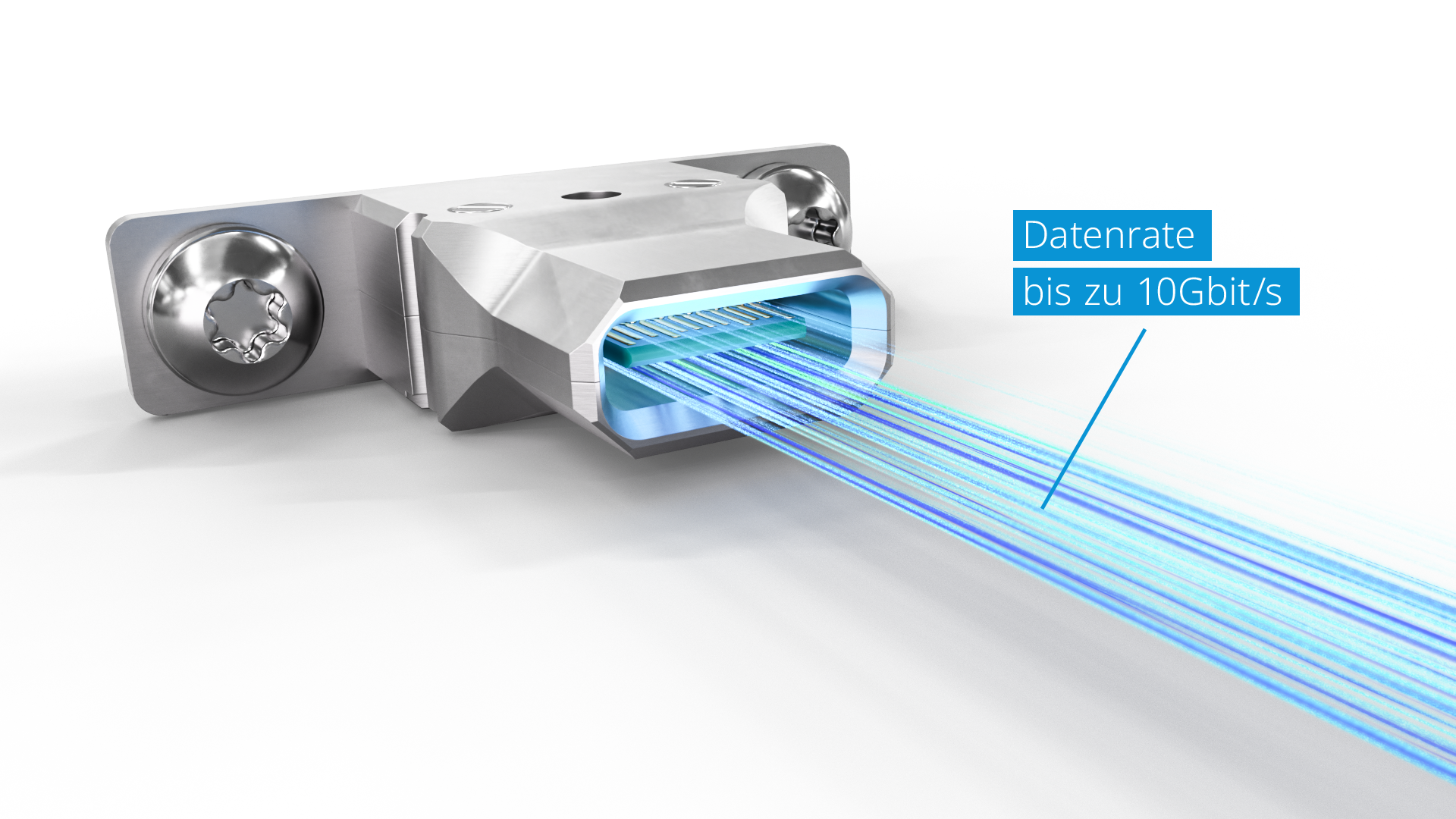

| Max. Datenrate: | 10 Gbit/s |
| Raster: | 8 mm |
| Durchgehender Kolben: | nein |
Anmelden
Produkt Details
- Präzise und verschleißarme Kontaktierung von USB-Steckverbindern
- Herausragende Lebensdauer
- Prozesssichere Datenübertragung
- Signalübertragung über originalen Anschlussstecker oder Lötanschluss
- Optionale Federelemente (112863: Set 2 Stück) können Toleranzen von ± 0,4 mm und Winkelfehler ausgleichen.
Weitere Produkte dieser Baureihe:
Technische Daten
Elektrische Daten
- Impedanz: 90 Ohm
- Max. Datenrate: 10 Gbit/s
- Maximale Leistung: 15 W
Allgemeine Daten
- Produktgruppe: PS Prüfstecker
- Baureihe: PS
- Unterbaureihe: PS-USB
- Raster: 8 mm
- Prüfling / Kontakt: USB3.1-C
- Geschlecht Prüfling: M Signalleiter männlich / Stecker
- Durchgehender Kolben: nein
- Interface passendes Assembly: USB 3.1-C
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- Breite: 30 mm
- Höhe: 7 mm
- Temperatur min.: -20 °C
- Temperatur max.: 75 °C
- RoHS-konform: ja
Daten zum Signalleiter
- Signalleiter wechselbar: nein
- Max. Strombelastbarkeit Signalleiter: 3 A
- Anzahl Pole Signalleiter: 24
Mechanische Daten
- Gesamtlänge: 27 mm
- Einbauhöhe ohne Kontaktsteckhülse: 18,2 mm
