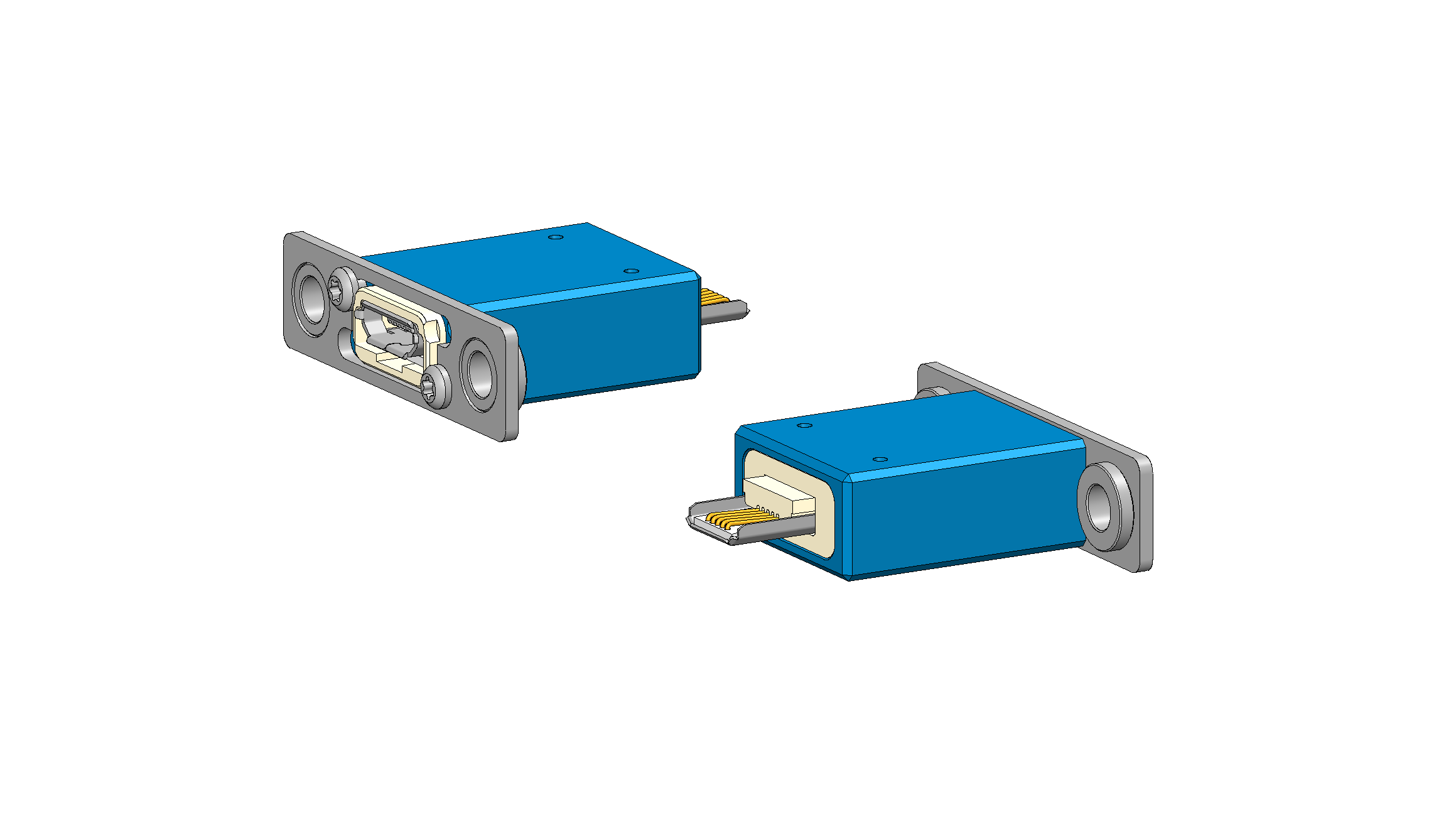

Produkt-Informationen "PS-USB2.0MicroB-M-005-G5-B-01"
- Präzise und verschleißarme Kontaktierung von USB-Steckverbindern
- Herausragende Lebensdauer
- Prozesssichere Datenübertragung
- Signalübertragung über originalen Anschlussstecker

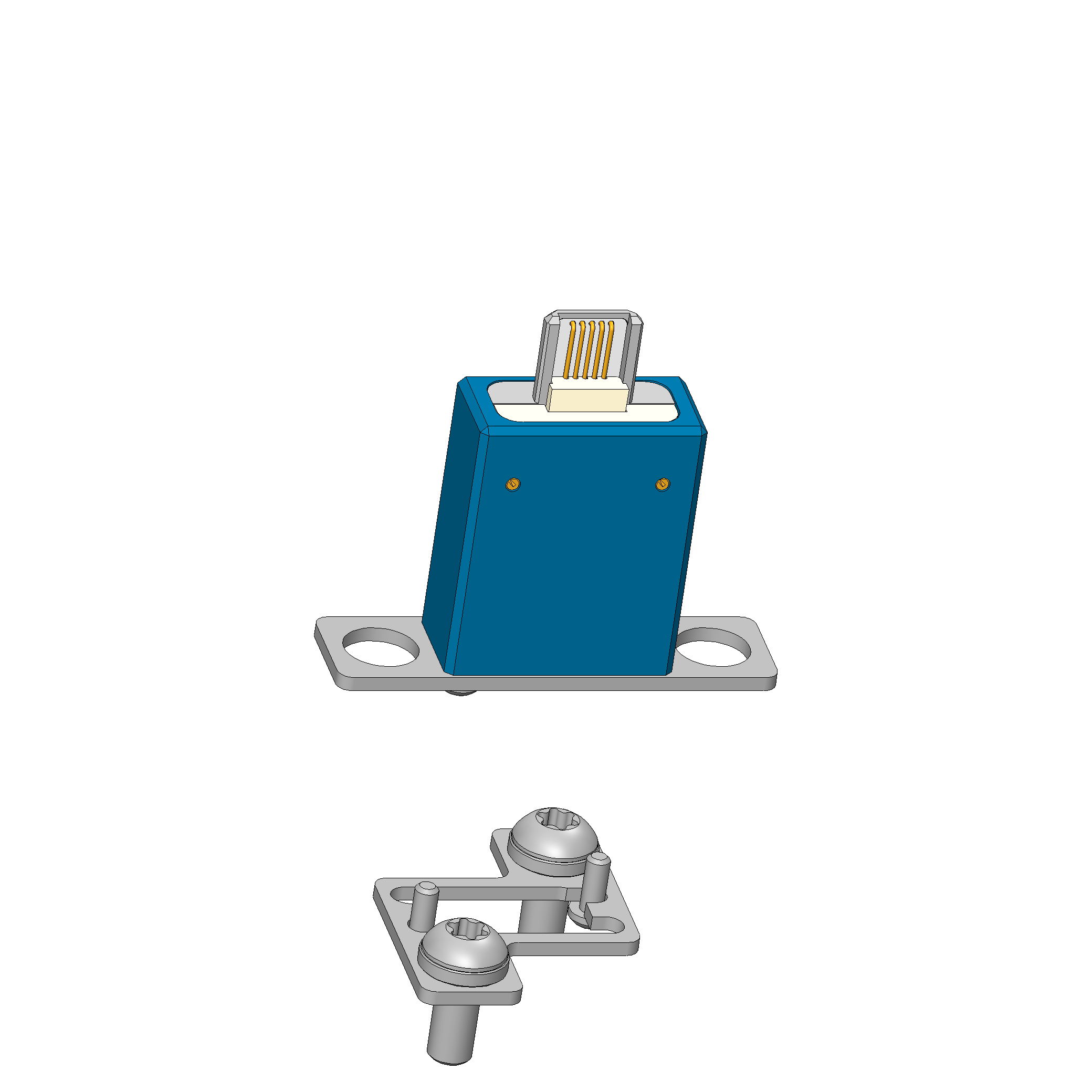

- Prüfstecker mit unterschiedlichen Befestigungsblechen - zur Montage nebeneinander oder übereinander
- Schwimmend aufgehängte Montage empfohlen
- Optionale Federelemente (112863: Set 2 Stück) können Toleranzen von ± 0,4 mm und Winkelfehler ausgleichen.
| Anzahl Pole Signalleiter: | 5 |
|---|---|

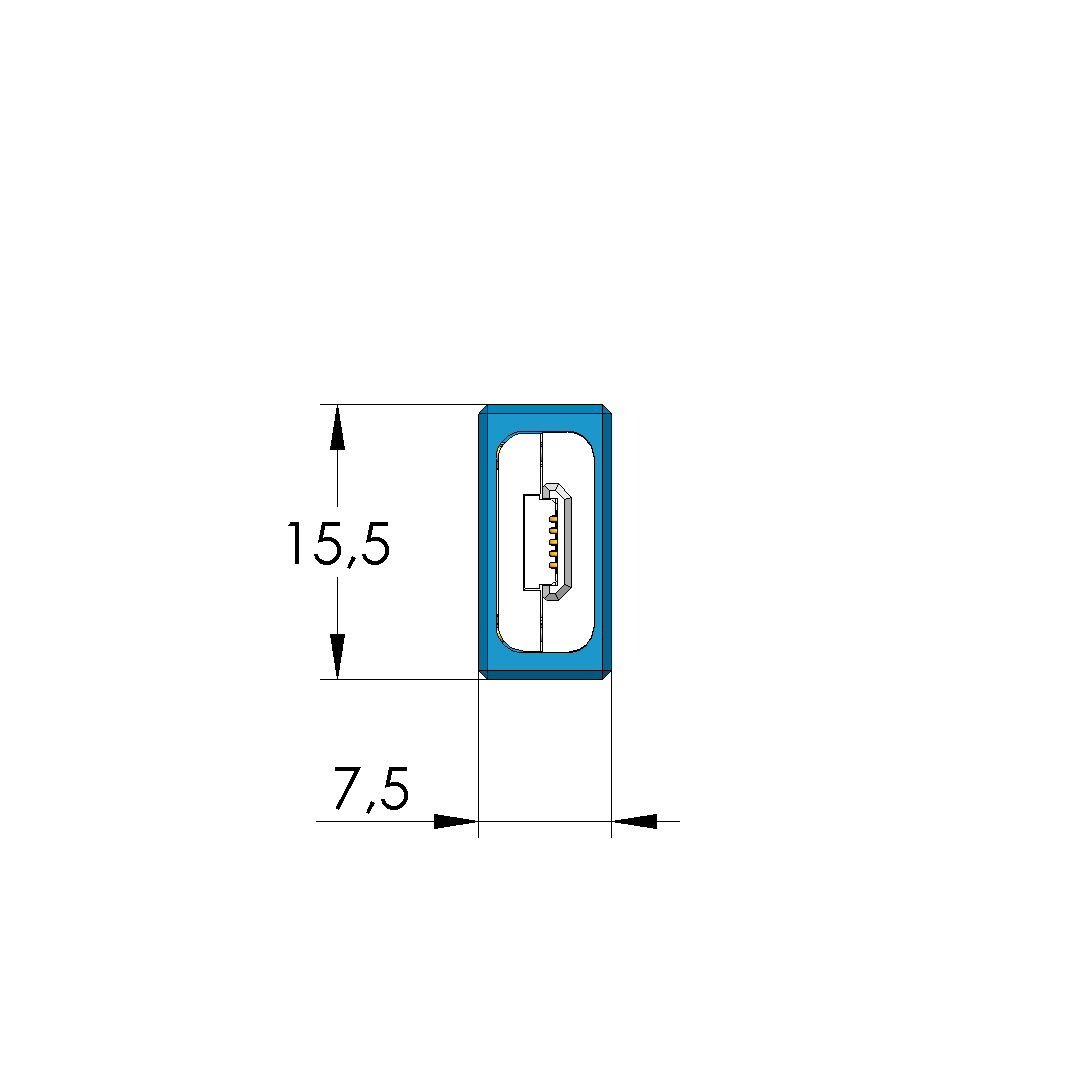

| Breite: | 16,5 mm |
| Höhe: | 7,5 mm |
| Max. Strombelastbarkeit Signalleiter: | 0,5 A |
| Maximale Leistung: | 2,5 W |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | nein |
| Produktgruppe: | PS Prüfstecker |
| Baureihe: | PS |
| Unterbaureihe: | PS-USB |
| Interface passendes Assembly: | USB MICRO-B |
| Temperatur min.: | -20 °C |
| Geschlecht passendes Assembly: | F Signalleiter weiblich / Buchse |
| Impedanz: | 90 Ohm |
| Temperatur max.: | 75 °C |
| Gesamtlänge: | 27 mm |
| Prüfling / Kontakt: | USB MICRO Typ B |
| Einbauhöhe ohne Kontaktsteckhülse: | 25 mm |
| Geschlecht Prüfling: | F Signalleiter weiblich / Buchse |
| Max. Datenrate: | 0,48 Gbit/s |
| Raster: | 8,5 mm |
| Durchgehender Kolben: | nein |
Anmelden
Produkt Details
- Präzise und verschleißarme Kontaktierung von USB-Steckverbindern
- Herausragende Lebensdauer
- Prozesssichere Datenübertragung
- Signalübertragung über originalen Anschlussstecker
- Prüfstecker mit unterschiedlichen Befestigungsblechen - zur Montage nebeneinander oder übereinander
- Schwimmend aufgehängte Montage empfohlen
- Optionale Federelemente (112863: Set 2 Stück) können Toleranzen von ± 0,4 mm und Winkelfehler ausgleichen.
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: PS Prüfstecker
- Baureihe: PS
- Unterbaureihe: PS-USB
- Raster: 8,5 mm
- Prüfling / Kontakt: USB MICRO Typ B
- Geschlecht Prüfling: F Signalleiter weiblich / Buchse
- Schwimmend gelagert: nein
- Durchgehender Kolben: nein
- Interface passendes Assembly: USB MICRO-B
- Geschlecht passendes Assembly: F Signalleiter weiblich / Buchse
- Breite: 16,5 mm
- Höhe: 7,5 mm
- Temperatur min.: -20 °C
- Temperatur max.: 75 °C
- RoHS-konform: ja
Elektrische Daten
- Impedanz: 90 Ohm
- Max. Datenrate: 0,48 Gbit/s
- Maximale Leistung: 2,5 W
Daten zum Signalleiter
- Signalleiter wechselbar: nein
- Max. Strombelastbarkeit Signalleiter: 0,5 A
- Anzahl Pole Signalleiter: 5
Mechanische Daten

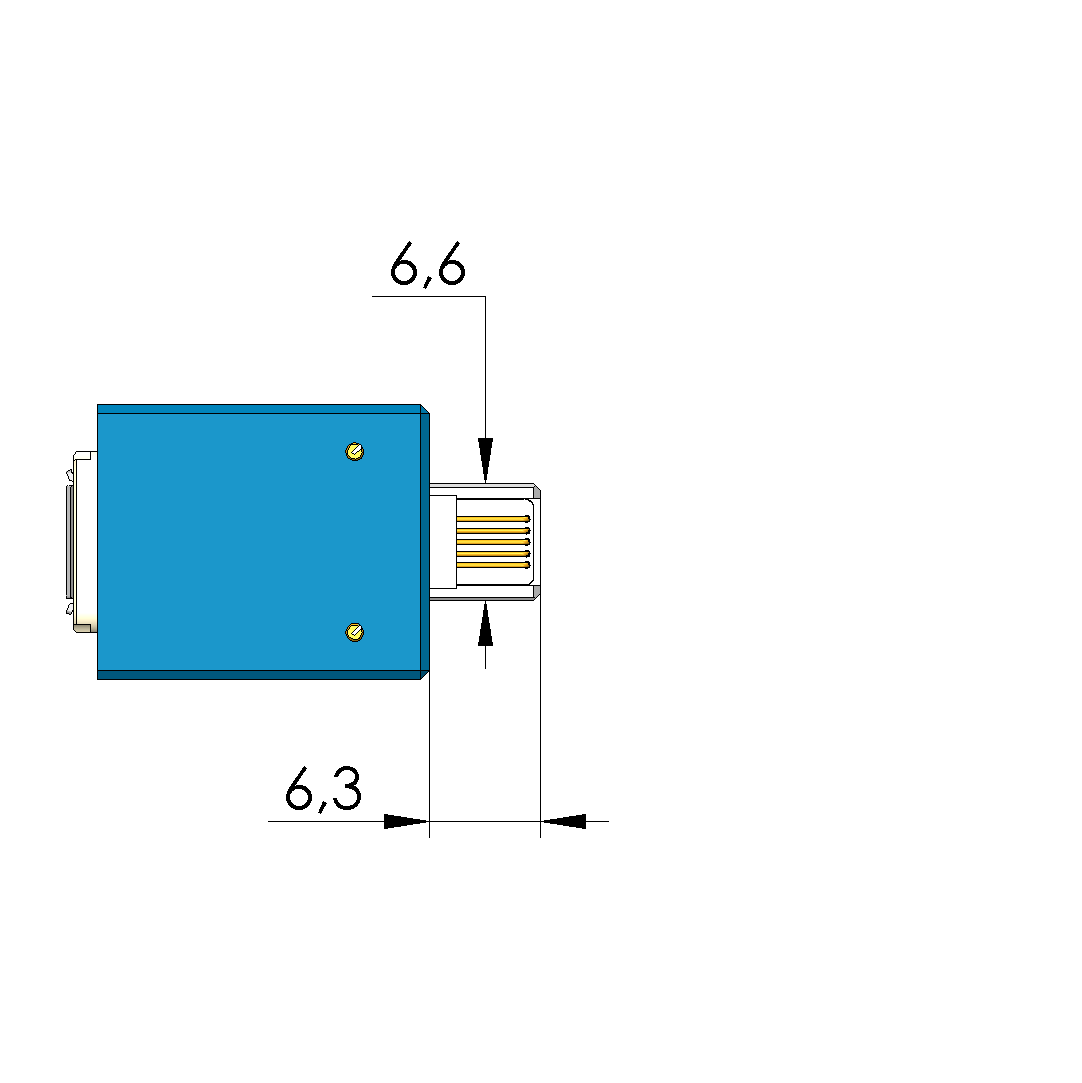

- Gesamtlänge: 27 mm
- Einbauhöhe ohne Kontaktsteckhülse: 25 mm
