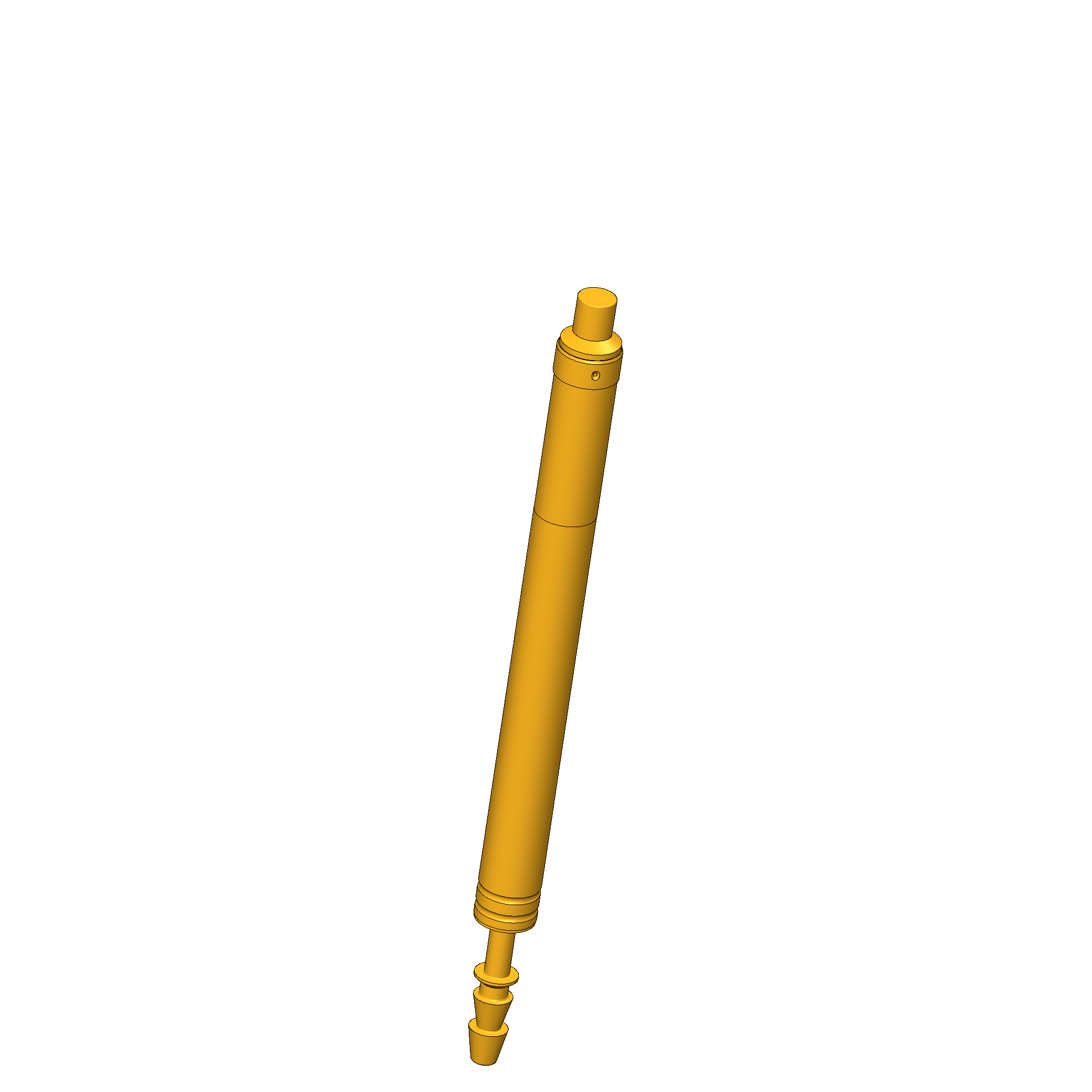

Produktinformationen "PKS-399 302 250 A 4202 2H"
- Universelle Pneumatikstifte für unterschiedlichste Anwendungen, z.B. zum Kontaktieren von Prüfpads, Betätigen von Tastern, zur Kontaktierung schwer zugänglicher Stellen oder Realisierung von Schnittstellen
- Durch die Verwendung eines PKS kann ggf. eine gesonderte Anfahrmechanik entfallen
- PKS sind in der Grundstellung eingefahren, d.h. bei Beaufschlagung von Druck fährt der Kolben aus
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Hochstromvariante mit höherer Strombelastbarkeit
| Arbeitshub: | 12 mm |
|---|---|
| Betriebsdruck PKS: | 6 bar |
| Federvorspannung: | 0,91 N |
| Passende Kontaktsteckhülse: | KS-399 |
| Passender Stecker: | KL-300 |
| RoHS-konform: | ja |
| Produktgruppe: | PKS (gesteckt), Pneumatische Kontaktstifte |
| Unterproduktgruppe: | PKS (gesteckt) |
| Baureihe: | PKS-399, PKS-399 2H Hochstromversion, NW2 |
| E-Maß / Kragenmaß: | 2 |
| Kopfform: | 02 Flach |
| Strombelastbarkeit / Nennstrom: | 10 A |
| Temperatur min.: | 0 °C |
| Federkraft bei Arbeitshub: | 4,2 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 2,5 mm |
| Maximaler Hub: | 20 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 55,2 mm |
| Kontaktierung von: | Bead, Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4,5 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Klemme |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 4 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Universelle Pneumatikstifte für unterschiedlichste Anwendungen, z.B. zum Kontaktieren von Prüfpads, Betätigen von Tastern, zur Kontaktierung schwer zugänglicher Stellen oder Realisierung von Schnittstellen
- Durch die Verwendung eines PKS kann ggf. eine gesonderte Anfahrmechanik entfallen
- PKS sind in der Grundstellung eingefahren, d.h. bei Beaufschlagung von Druck fährt der Kolben aus
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Ausführung als Hochstromvariante mit höherer Strombelastbarkeit
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einbauart: steckbar
- Kontaktierung von: Bead
- Temperatur max.: 80 °C
- Unterproduktgruppe: PKS (gesteckt)
- Raster: 4,5 mm
- Kontaktierung von: Pin
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Baureihe: PKS-399
- Anschlussart am Kontaktstift: Klemme
- Temperatur min.: 0 °C
- Betriebsdruck PKS: 6 bar
- Produktgruppe: Pneumatische Kontaktstifte
- RoHS-konform: ja
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Baureihe: PKS-399 2H Hochstromversion, NW2
- Passender Stecker: KL-300
- Magnetisch: ja
- Produktgruppe: PKS (gesteckt)
- Passende Kontaktsteckhülse: KS-399
- Schnellwechselsystem: nein
Elektrische Daten
- Durchgangswiderstand typisch max.: 30 mOhm
- Strombelastbarkeit / Nennstrom: 10 A
Mechanische Daten
- Arbeitshub: 12 mm
- E-Maß / Kragenmaß: 2
- Federkraft bei Arbeitshub: 4,2 N
- Maximaler Hub: 20 mm
- Stifthülsendurchmesser: 4 mm
- Federvorspannung: 0,91 N
- Gesamtlänge: 55,2 mm
Daten zur Kopfform
- Kopfform: 02 Flach
- Kopfform Werkstoff: 3 CuBe
- Kopfform Oberfläche: A Gold
- Kopfdurchmesser: 2,5 mm
