Produktinformation
Produktinformationen "PKS-399 005 700 A 4202 1 TS"
- Pneumatikstift für kapazitive Touchscreen-Anwendungen
- Durch die Verwendung eines PKS kann ggf. eine gesonderte Anfahrmechanik entfallen
- PKS sind in der Grundstellung eingefahren, d.h. bei Beaufschlagung von Druck fährt der Kolben aus
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Pneumatikstift für Tippbetrieb, nicht für Wischanwendungen, geeignet
| Arbeitshub: | 12 mm |
|---|---|
| Betriebsdruck PKS: | 6 bar |
| Federvorspannung: | 0,91 N |
| Passende Kontaktsteckhülse: | KS-399 |
| Passender Stecker: | KL-300 |
| RoHS-konform: | ja |
| Produktgruppe: | PKS (gesteckt), Pneumatische Kontaktstifte |
| Unterproduktgruppe: | PKS (gesteckt) |
| Baureihe: | PKS-399, PKS-399 1 NW1 |
| E-Maß / Kragenmaß: | 02 |

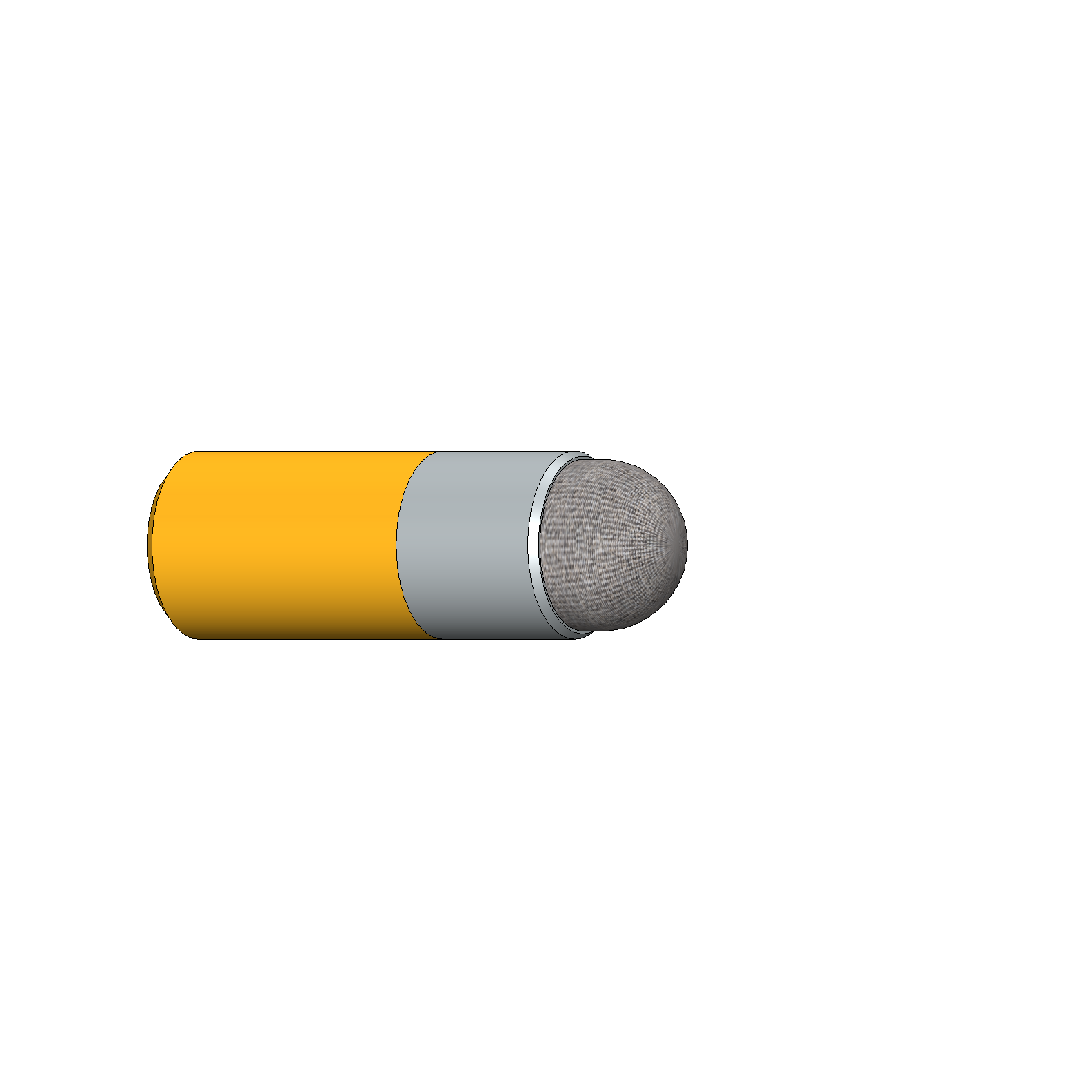

| Kopfform: | 005-2 Rund, Kontaktfläche leitend |
| Temperatur min.: | 5 °C |
| Federkraft bei Arbeitshub: | 4,2 N |
| Schnellwechselsystem: | nein |

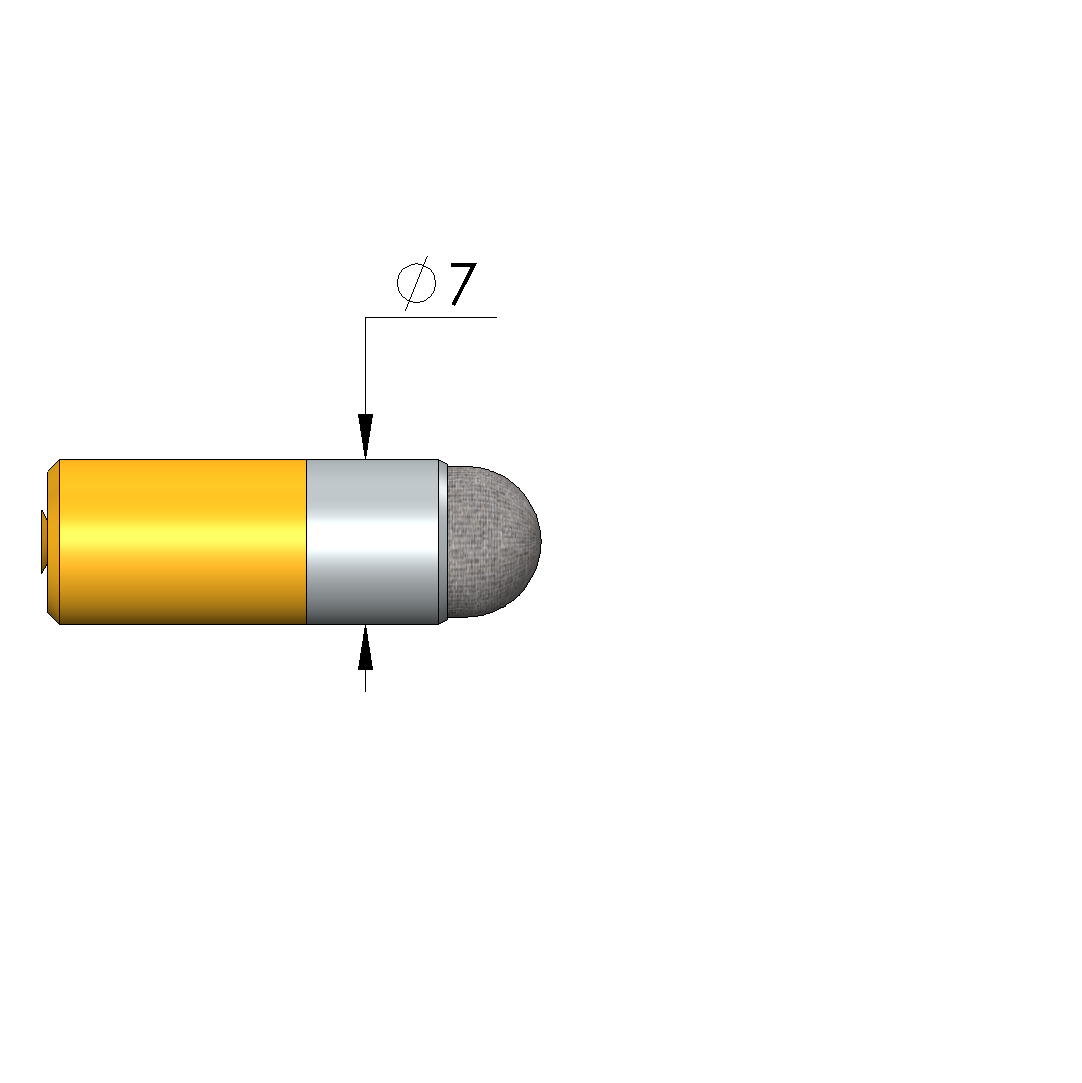

| Kopfdurchmesser: | 7 mm |
| Maximaler Hub: | 20 mm |
| Temperatur max.: | 40 °C |
| Gesamtlänge: | 72,9 mm |
| Kontaktierung von: | Touch screen |
| Kopfform Oberfläche: | A Gold |
| Raster: | 8 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Klemme |
| Kopfform Werkstoff: | 0 Kunststoff |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Kopfhöhe Tellernadel: | 21 mm |
| Stifthülsendurchmesser: | 4 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Pneumatikstift für kapazitive Touchscreen-Anwendungen
- Durch die Verwendung eines PKS kann ggf. eine gesonderte Anfahrmechanik entfallen
- PKS sind in der Grundstellung eingefahren, d.h. bei Beaufschlagung von Druck fährt der Kolben aus
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
- Pneumatikstift für Tippbetrieb, nicht für Wischanwendungen, geeignet
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Pneumatische Kontaktstifte
- Produktgruppe: PKS (gesteckt)
- Unterproduktgruppe: PKS (gesteckt)
- Baureihe: PKS-399
- Baureihe: PKS-399 1 NW1
- Raster: 8 mm
- Kontaktierung von: Touch screen
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Klemme
- Betriebsdruck PKS: 6 bar
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passender Stecker: KL-300
- Passende Kontaktsteckhülse: KS-399
- Temperatur min.: 5 °C
- Temperatur max.: 40 °C
- RoHS-konform: ja
Daten zur Kopfform
- Kopfform: 005-2 Rund, Kontaktfläche leitend
- Kopfdurchmesser: 7 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 0 Kunststoff
- Kopfhöhe Tellernadel: 21 mm
Mechanische Daten
- Gesamtlänge: 72,9 mm
- Stifthülsendurchmesser: 4 mm
- Maximaler Hub: 20 mm
- Federvorspannung: 0,91 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 4,2 N
- Arbeitshub: 12 mm
