Produktinformation
Produktinformationen "PKS-388 204 130 R 1702 MH"
| Arbeitshub: | 12 mm |
|---|---|
| Betriebsdruck PKS: | 6 bar |
| Einschraubdrehmoment: | 10 – 20 cNm |
| Einschraubdrehmoment max.: | 20 cNm |
| Einschraubdrehmoment min.: | 10 cNm |
| Federvorspannung: | 0,5 N |
| Passende Kontaktsteckhülse: | KS-388 M-1 |
| Passender Stecker: | KL-300 |
| RoHS-konform: | ja |
| Produktgruppe: | PKS (geschraubt), Pneumatische Kontaktstifte |
| Unterproduktgruppe: | PKS (geschraubt) |
| Baureihe: | PKS-388, PKS-388 MH Hochstrom-Schnellwechselsystem, einschraubbar |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 04 Krone, 4-Zacken |
| Strombelastbarkeit / Nennstrom: | 10 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,7 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 100 mOhm |
| Kopfdurchmesser: | 1,3 mm |
| Maximaler Hub: | 20 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 43,1 mm |
| Kontaktierung von: | Pad, Pfosten, Pin |
| Kopfform Oberfläche: | R Rhodium |
| Raster: | 4,5 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Klemme |
| Kopfform Werkstoff: | 2 Stahl |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 3 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment min.: 10 cNm
- Einschraubdrehmoment max.: 20 cNm
- Produktgruppe: PKS (geschraubt)
- Produktgruppe: Pneumatische Kontaktstifte
- Unterproduktgruppe: PKS (geschraubt)
- Baureihe: PKS-388 MH Hochstrom-Schnellwechselsystem, einschraubbar
- Baureihe: PKS-388
- Raster: 4,5 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Kontaktierung von: Pad
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Anschlussart am Kontaktstift: Klemme
- Betriebsdruck PKS: 6 bar
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 10 – 20 cNm
- Passender Stecker: KL-300
- Passende Kontaktsteckhülse: KS-388 M-1
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 43,1 mm
- Stifthülsendurchmesser: 3 mm
- Maximaler Hub: 20 mm
- Federvorspannung: 0,5 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 1,7 N
- Arbeitshub: 12 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 10 A
- Durchgangswiderstand typisch max.: 100 mOhm

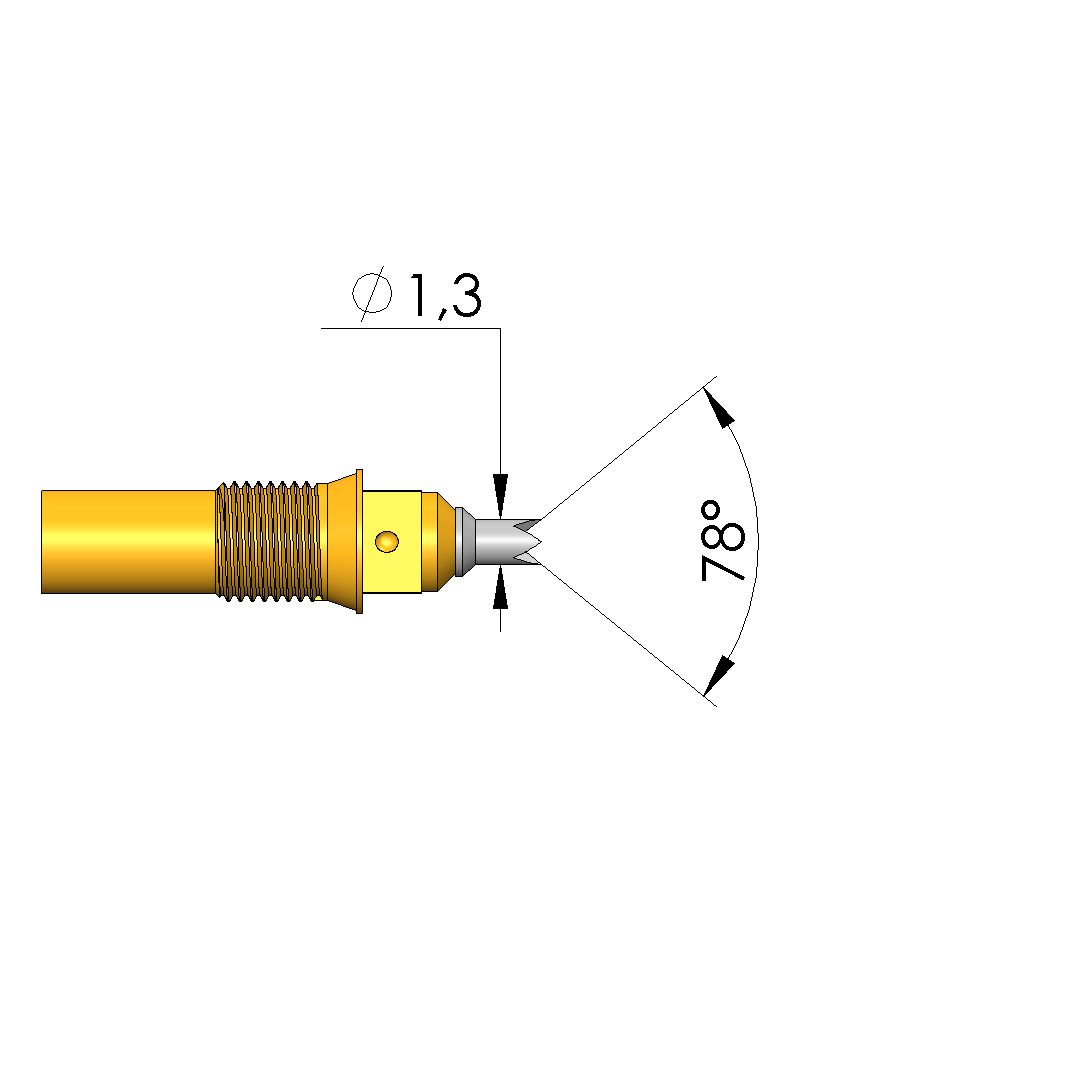

Daten zur Kopfform
- Kopfform: 04 Krone, 4-Zacken
- Kopfdurchmesser: 1,3 mm
- Kopfform Oberfläche: R Rhodium
- Kopfform Werkstoff: 2 Stahl
