Produktinformationen "PKS-220 207 200 R 0802 A"
- Universelle Pneumatikstifte für unterschiedlichste Anwendungen, z.B. zum Kontaktieren von Prüfpads, Betätigen von Tastern, zur Kontaktierung schwer zugänglicher Stellen oder Realisierung von Schnittstellen
- Durch die Verwendung eines PKS kann ggf. eine gesonderte Anfahrmechanik entfallen
- PKS sind in der Grundstellung eingefahren, d.h. bei Beaufschlagung von Druck fährt der Kolben aus
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
| Arbeitshub: | 6 mm |
|---|---|
| Betriebsdruck PKS: | 6 bar |
| Federvorspannung: | 0,45 N |
| Passende Kontaktsteckhülse: | KS-220 |
| RoHS-konform: | ja |
| Produktgruppe: | PKS (gesteckt), Pneumatische Kontaktstifte |
| Unterproduktgruppe: | PKS (gesteckt) |
| Baureihe: | PKS-220, PKS-220 A |
| E-Maß / Kragenmaß: | 02 |

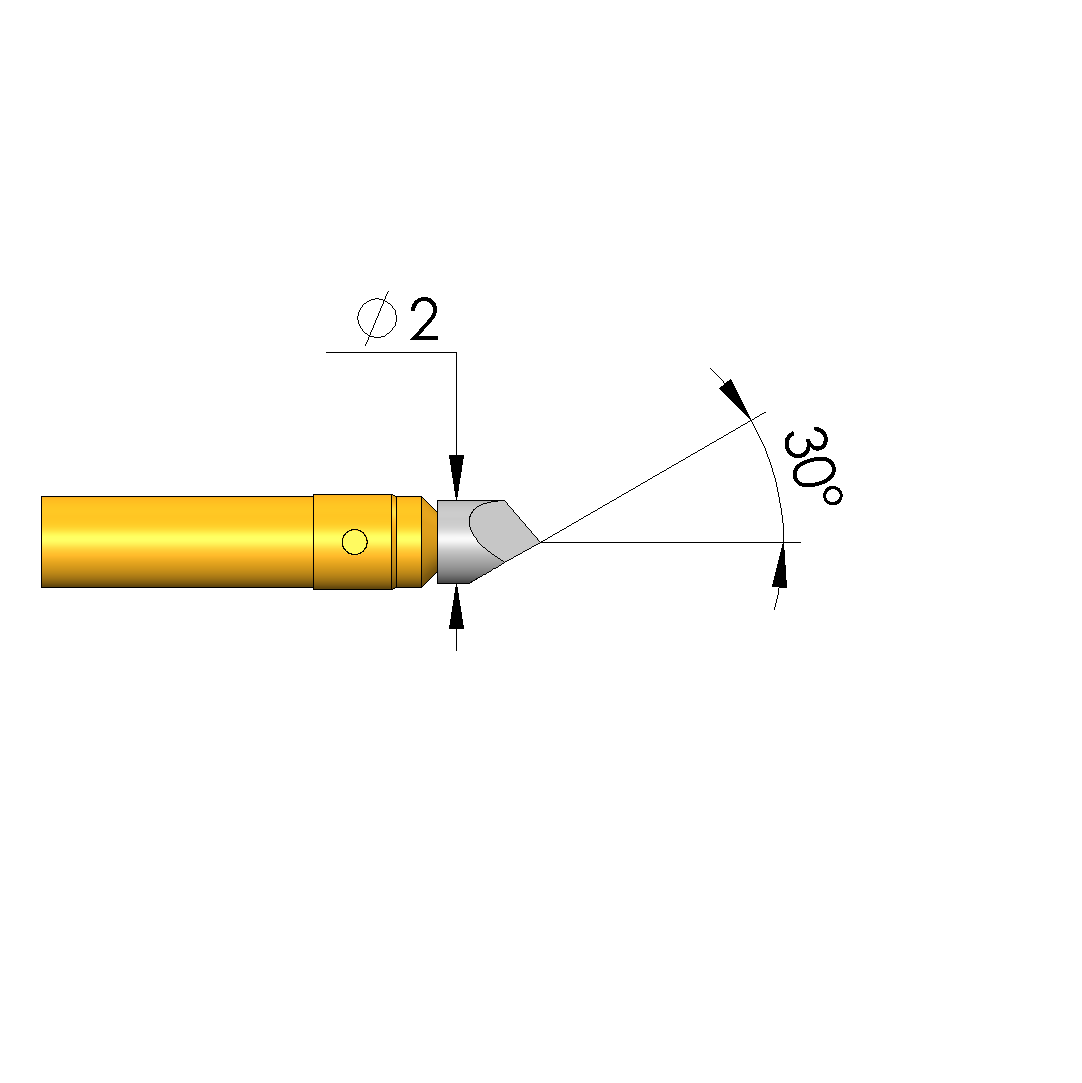

| Kopfform: | 07 Dreikant, Winkel 30°, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 2 A |
| Temperatur min.: | 0 °C |
| Federkraft bei Arbeitshub: | 0,8 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 2 mm |
| Maximaler Hub: | 10 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 40 mm |
| Kontaktierung von: | Pad, Via |
| Kopfform Oberfläche: | R Rhodium |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,2 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Universelle Pneumatikstifte für unterschiedlichste Anwendungen, z.B. zum Kontaktieren von Prüfpads, Betätigen von Tastern, zur Kontaktierung schwer zugänglicher Stellen oder Realisierung von Schnittstellen
- Durch die Verwendung eines PKS kann ggf. eine gesonderte Anfahrmechanik entfallen
- PKS sind in der Grundstellung eingefahren, d.h. bei Beaufschlagung von Druck fährt der Kolben aus
- Montage und elektrischer Anschluss erfolgen über die Kontaktsteckhülse
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Pneumatische Kontaktstifte
- Produktgruppe: PKS (gesteckt)
- Unterproduktgruppe: PKS (gesteckt)
- Baureihe: PKS-220 A
- Baureihe: PKS-220
- Raster: 2,54 mm
- Kontaktierung von: Pad
- Kontaktierung von: Via
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: nein
- Betriebsdruck PKS: 6 bar
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-220
- Temperatur min.: 0 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 2 A
- Durchgangswiderstand typisch max.: 30 mOhm
Daten zur Kopfform
- Kopfform: 07 Dreikant, Winkel 30°, selbstreinigend
- Kopfdurchmesser: 2 mm
- Kopfform Oberfläche: R Rhodium
- Kopfform Werkstoff: 2 Stahl
Mechanische Daten
- Gesamtlänge: 40 mm
- Stifthülsendurchmesser: 2,2 mm
- Maximaler Hub: 10 mm
- Federvorspannung: 0,45 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 0,8 N
- Arbeitshub: 6 mm
