Produktinformationen "PKS-171 214 050 A 0302 M"
- Universelle Pneumatikstifte für unterschiedlichste Anwendungen, z.B. zum Kontaktieren von Prüfpads, Betätigen von Tastern, zur Kontaktierung schwer zugänglicher Stellen oder Realisierung von Schnittstellen
- Durch die Verwendung eines PKS kann ggf. eine gesonderte Anfahrmechanik entfallen
- PKS sind in der Grundstellung eingefahren, d.h. bei Beaufschlagung von Druck fährt der Kolben aus
- Ausführung als geschraubte Variante mit Schnellwechselsystem zum schnellen Wechseln im Wartungsfall
| Arbeitshub: | 6 mm |
|---|---|
| Betriebsdruck PKS: | 6 bar |
| Einschraubdrehmoment: | 2 – 3 cNm |
| Einschraubdrehmoment max.: | 3 cNm |
| Einschraubdrehmoment min.: | 2 cNm |
| Federvorspannung: | 0,3 N |
| Passende Kontaktsteckhülse: | KS-171 M |
| RoHS-konform: | ja |
| Produktgruppe: | PKS (geschraubt), Pneumatische Kontaktstifte |
| Unterproduktgruppe: | PKS (geschraubt) |

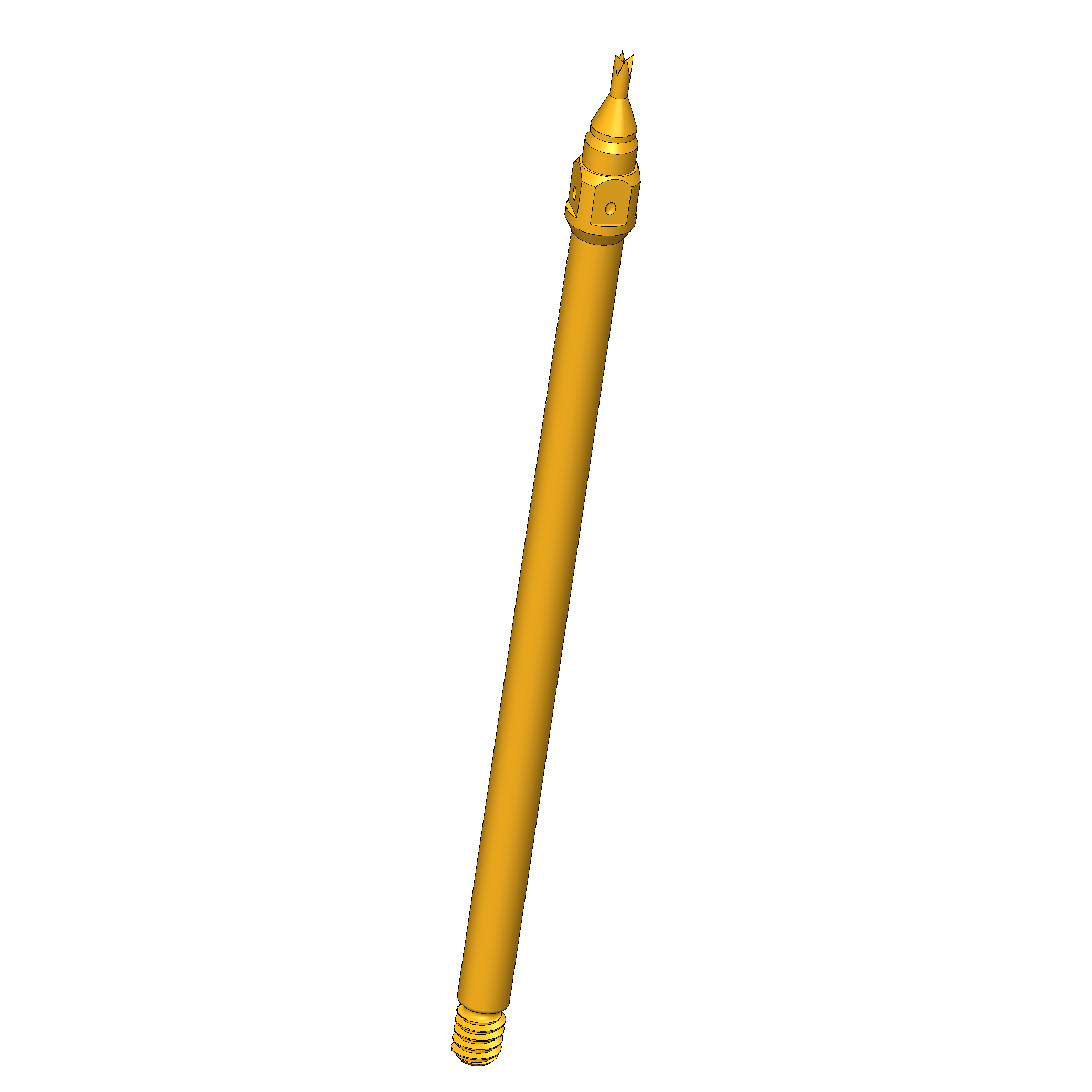

| Baureihe: | PKS-171, PKS-171 M Schnellwechselsystem, einschraubbar |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 14 Krone, 4-Zacken, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 1 A |
| Temperatur min.: | 0 °C |
| Federkraft bei Arbeitshub: | 0,3 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 0,5 mm |
| Maximaler Hub: | 10 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 32,5 mm |
| Kontaktierung von: | Pad, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 1,49 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Universelle Pneumatikstifte für unterschiedlichste Anwendungen, z.B. zum Kontaktieren von Prüfpads, Betätigen von Tastern, zur Kontaktierung schwer zugänglicher Stellen oder Realisierung von Schnittstellen
- Durch die Verwendung eines PKS kann ggf. eine gesonderte Anfahrmechanik entfallen
- PKS sind in der Grundstellung eingefahren, d.h. bei Beaufschlagung von Druck fährt der Kolben aus
- Ausführung als geschraubte Variante mit Schnellwechselsystem zum schnellen Wechseln im Wartungsfall
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment min.: 2 cNm
- Einschraubdrehmoment max.: 3 cNm
- Produktgruppe: PKS (geschraubt)
- Produktgruppe: Pneumatische Kontaktstifte
- Unterproduktgruppe: PKS (geschraubt)
- Baureihe: PKS-171 M Schnellwechselsystem, einschraubbar
- Baureihe: PKS-171
- Raster: 2,54 mm
- Kontaktierung von: Pin
- Kontaktierung von: Pfosten
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Betriebsdruck PKS: 6 bar
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 2 – 3 cNm
- Passende Kontaktsteckhülse: KS-171 M
- Temperatur min.: 0 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 32,5 mm
- Stifthülsendurchmesser: 1,49 mm
- Maximaler Hub: 10 mm
- Federvorspannung: 0,3 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 0,3 N
- Arbeitshub: 6 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 1 A
- Durchgangswiderstand typisch max.: 30 mOhm
Daten zur Kopfform

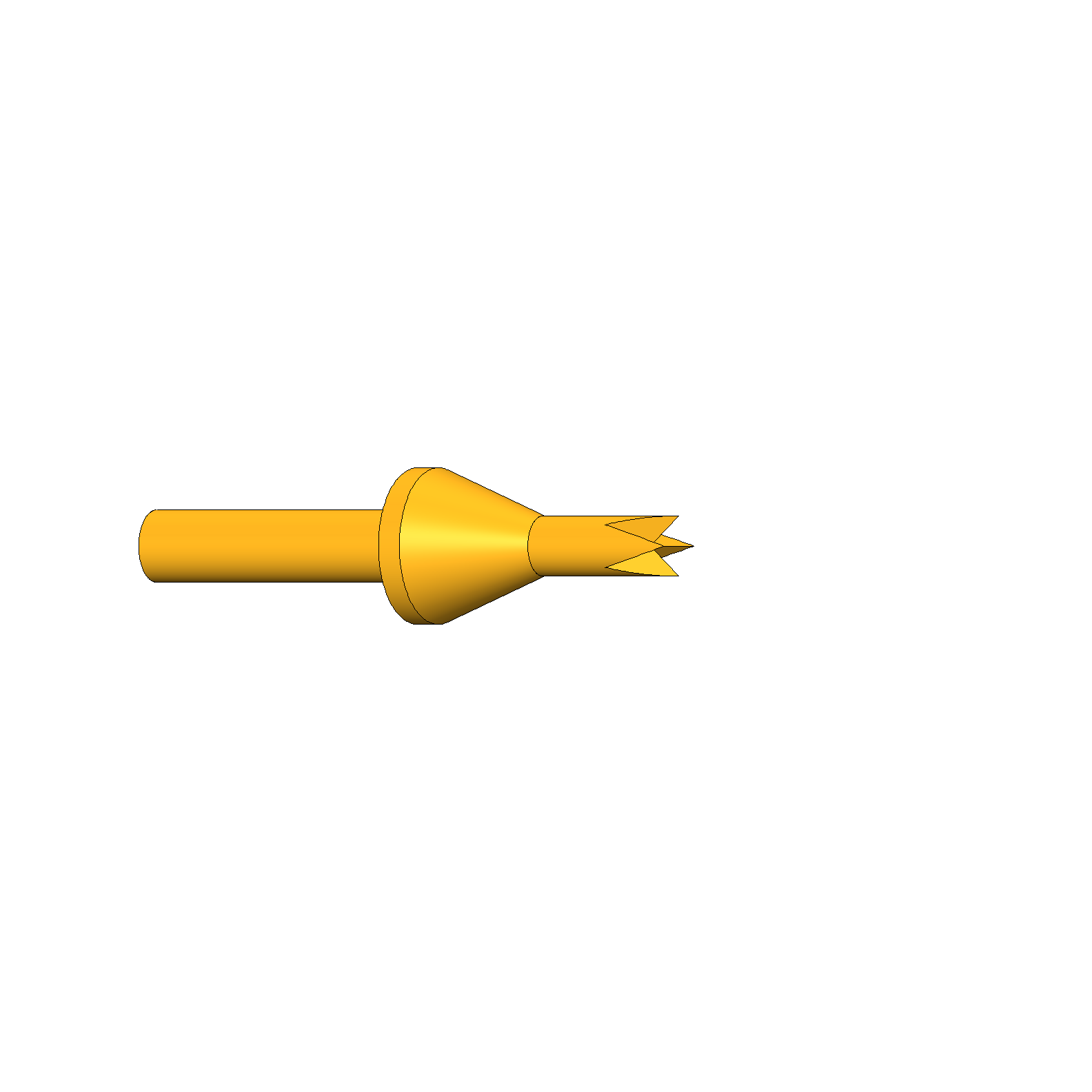

- Kopfform: 14 Krone, 4-Zacken, selbstreinigend

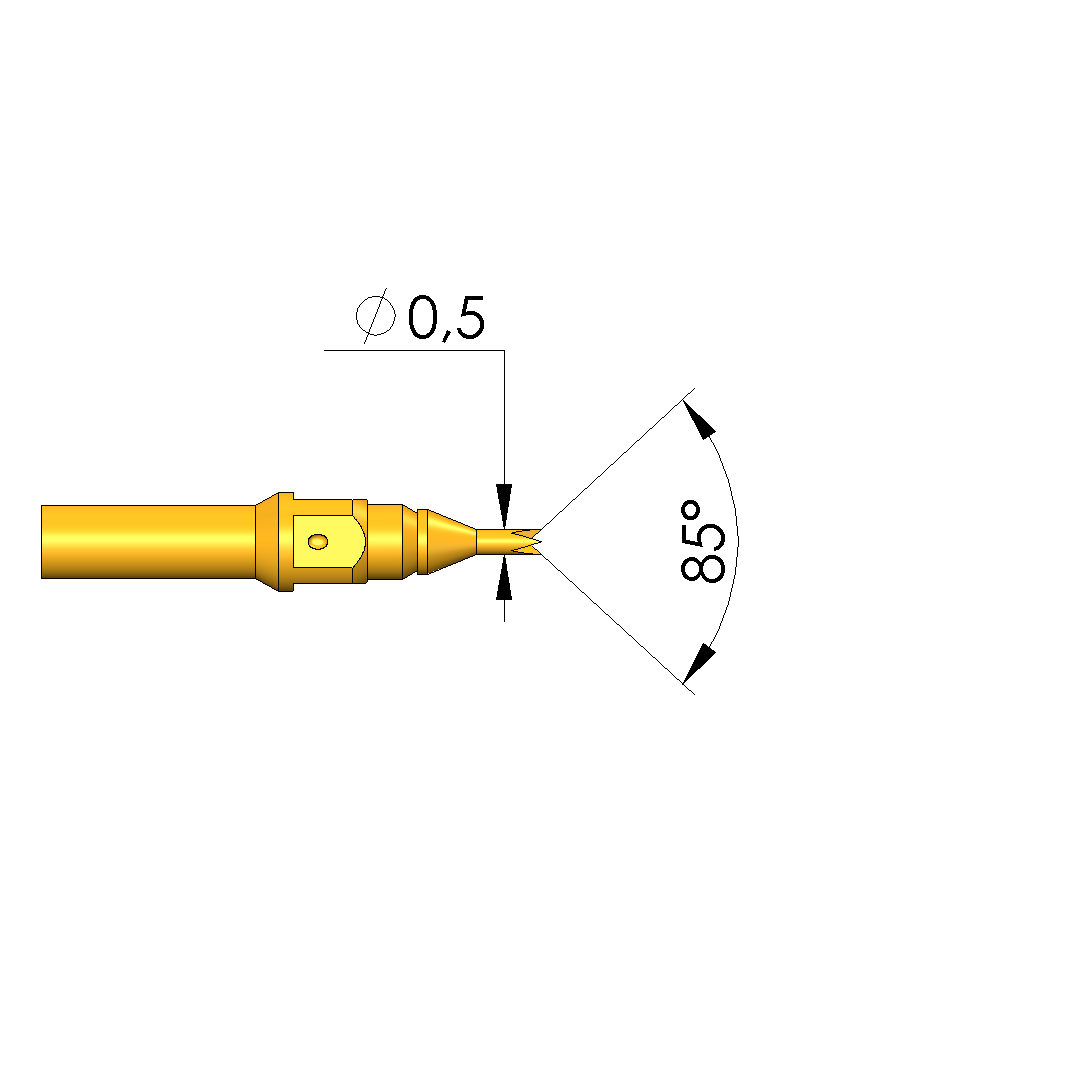

- Kopfdurchmesser: 0,5 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
