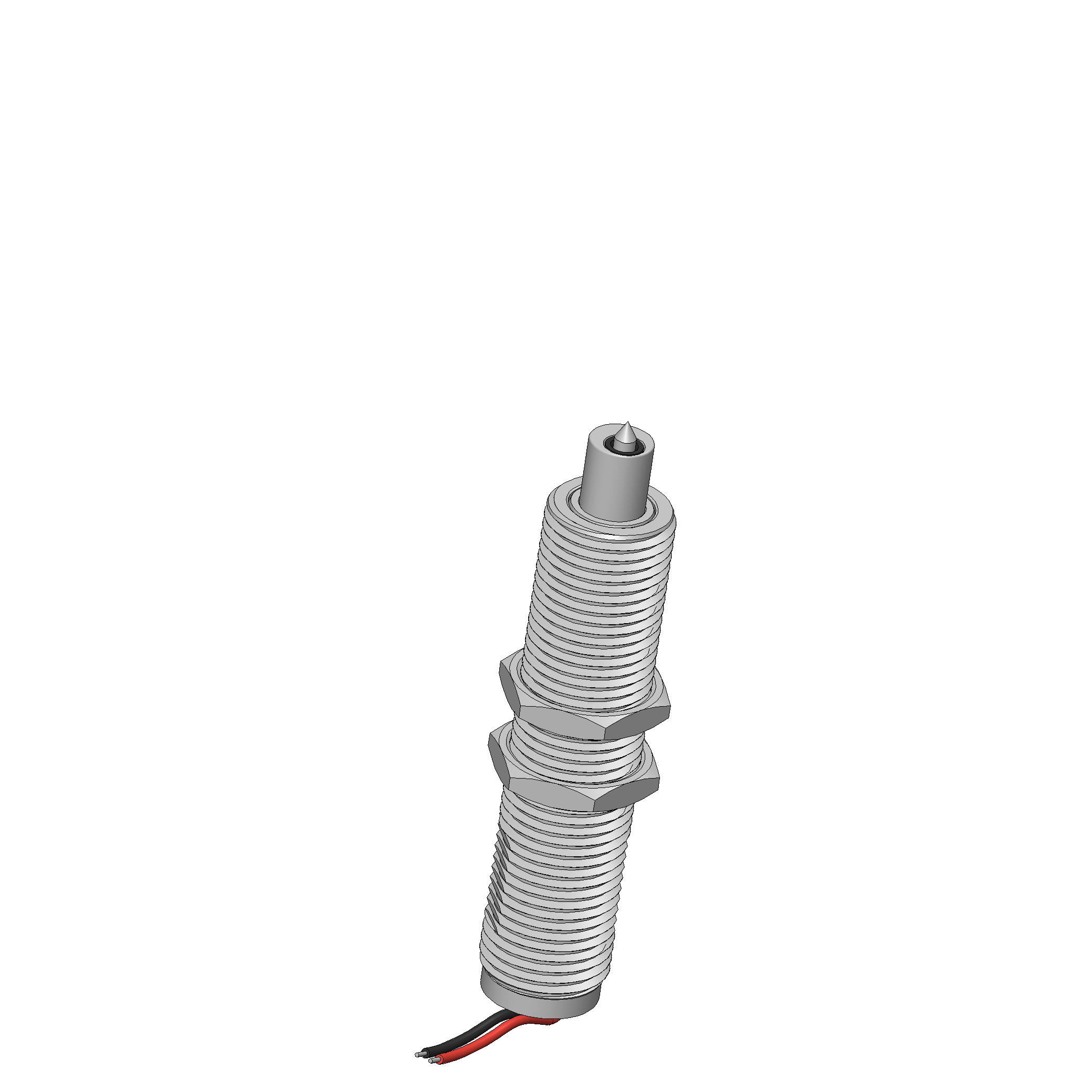

Produktinformationen "ME-E-R2,0-12-060-K12V"
- Kompakte, robuste Bauweise
- Präzise, stufenlose Positionierbarkeit
- Dauerhafte Markierung unterschiedlicher Werkstoffe
- Herausragende Lebensdauer mit hoher Verschleißfestigkeit und Verschleißbeständigkeit
- Elektrischer Antrieb
| Andruck bei Arbeitshub ca.: | 3,1 N |
|---|---|
| Anlaufstrom: | 106 mA |
| Anschlusswiderstand: | 114 Ohm |
| Antrieb: | Elektro-Getriebemotor |
| Außengewinde: | M12 x 1 |
| Außenmaße (DxL): | 12 x 60 mm |
| Empfohlener Arbeitshub ca.: | 1,5 mm |
| Empfohlener Markierimpuls ca.: | 1 s |
| Geräuschemission: | nicht relevant |
| Gewicht: | 0,04 kg |
| Kontermutter Schlüsselweite: | 14 mm |
| Leerlaufdrehzahl ca.: | 180 U/min |
| Leerlaufstrom: | 3,68 mA |
| Markierung Ø ca.: | 2 mm |
| Max. Belastungsstrom: | 81 mA |
| Max. Drehmoment: | 54 mNm |
| Maximaler Hub ME: | 2,5 mm |
| Nennleistung: | 0,75 W |
| Nennspannung: | 12 V DC |
| RoHS-konform: | ja |
| Stichelhärte ca.: | 1600 HV |
| Stichelmaterial: | Vollhartmetall |
| Werkstoffoberflächen: | hart / weich |
| Produktgruppe: | Markiereinheiten (ME) |
| Baureihe: | ME-E |
| Ausführung: | elektrisch |
| Manuelle Prüfadapter (MA): | MA 20xx |
| Temperatur min.: | -20 °C |
| Temperatur max.: | 65 °C |
| Markierkopf: | Ritzstichel |
| Vakuum-Prüfadapter (VA): | VA xxxx |
| Zubehörtyp: | Ausbauzubehör |
| Markierart: | Kreis |
| Austauschsätze MA (ATS MA): | no name |
| Motoranschluss über: | Kabel |
| Austauschsätze PA (ATS PA): | ATS PAZxxx, ATS PAxxxx |
| Austauschsätze VA (ATS VA): | ATS VINxxx |
Anmelden
Produkt Details
- Kompakte, robuste Bauweise
- Präzise, stufenlose Positionierbarkeit
- Dauerhafte Markierung unterschiedlicher Werkstoffe
- Herausragende Lebensdauer mit hoher Verschleißfestigkeit und Verschleißbeständigkeit
- Elektrischer Antrieb
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Gewicht: 0,04 kg
- Temperatur max.: 65 °C
- Temperatur min.: -20 °C
- Zubehörtyp: Ausbauzubehör
- Ausführung: elektrisch
- Markierung Ø ca.: 2 mm
- Außenmaße (DxL): 12 x 60 mm
- Produktgruppe: Markiereinheiten (ME)
- RoHS-konform: ja
- Kontermutter Schlüsselweite: 14 mm
- Markierart: Kreis
- Baureihe: ME-E
- Außengewinde: M12 x 1
- Werkstoffoberflächen: hart / weich
Technische Daten
- Motoranschluss über: Kabel
- Nennleistung: 0,75 W
- Antrieb: Elektro-Getriebemotor
- Leerlaufstrom: 3,68 mA
- Maximaler Hub ME: 2,5 mm
- Max. Drehmoment: 54 mNm
- Empfohlener Markierimpuls ca.: 1 s
- Anschlusswiderstand: 114 Ohm
- Nennspannung: 12 V DC
- Markierkopf: Ritzstichel
- Max. Belastungsstrom: 81 mA
- Andruck bei Arbeitshub ca.: 3,1 N
- Anlaufstrom: 106 mA
- Stichelhärte ca.: 1600 HV
- Stichelmaterial: Vollhartmetall
- Empfohlener Arbeitshub ca.: 1,5 mm
- Geräuschemission: nicht relevant
- Leerlaufdrehzahl ca.: 180 U/min
Passend für
- Austauschsätze PA (ATS PA): ATS PAxxxx
- Vakuum-Prüfadapter (VA): VA xxxx
- Austauschsätze PA (ATS PA): ATS PAZxxx
- Manuelle Prüfadapter (MA): MA 20xx
- Austauschsätze MA (ATS MA): no name
- Austauschsätze VA (ATS VA): ATS VINxxx
