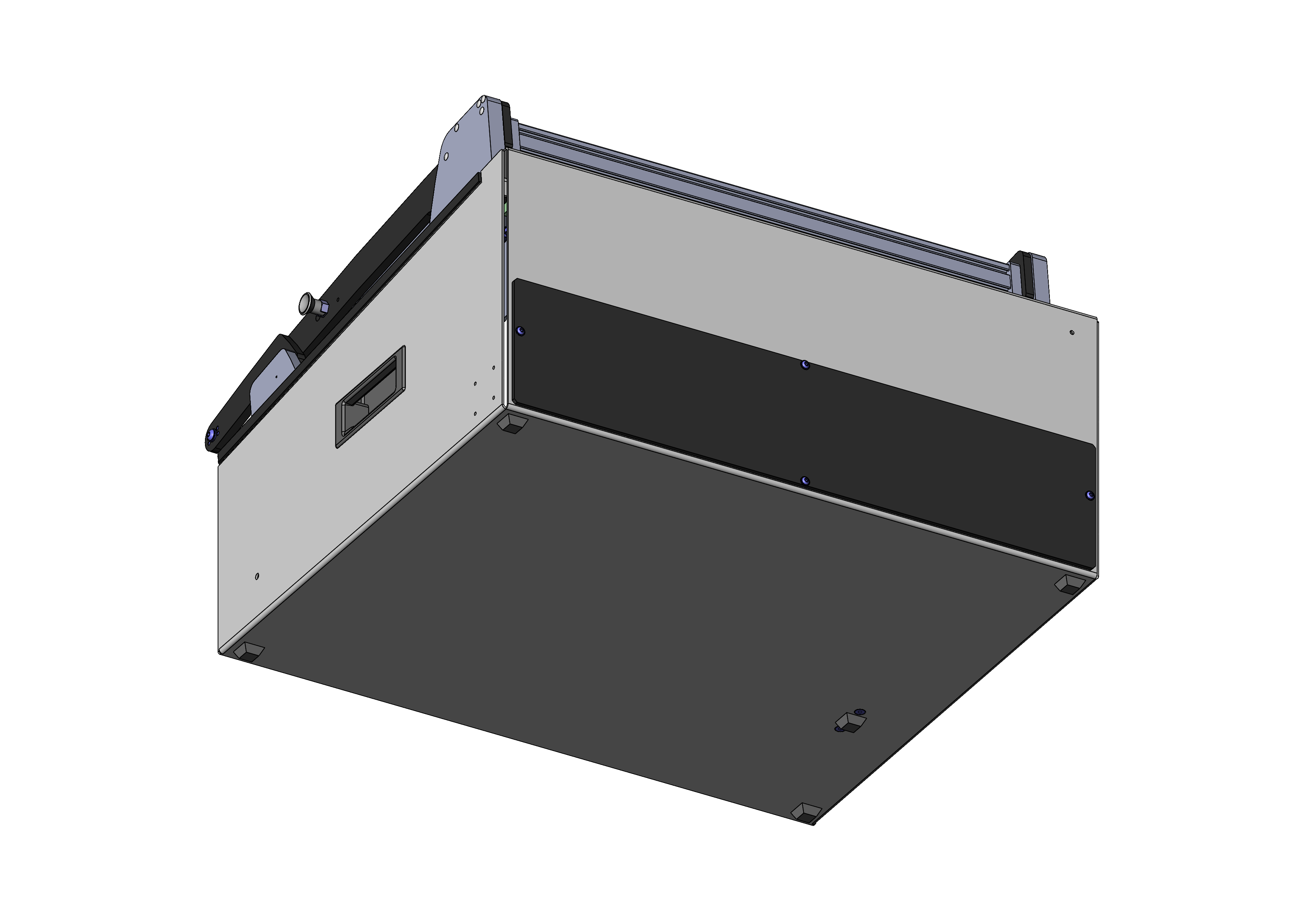

Produktinformationen "MA 2113/D/H/S-10/HG"
- Manuelle Prüfadapter mit parallel schließender Antriebsmechanik zur Prüfung mittlerer Leiterplattenmengen in höchster Qualität und spielarmer Ausführung
- Wechselsatz-Prüfadapter mit und ohne vorkonfigurierter Testsystem-Schnittstelle
- Schnell, werkzeuglos rüstbare, ohne Nachjustage einsetzbare Austauschsätze in Standard-, ESD- und HF-Ausführung
- Modular konfigurierbare, schnell lösbare Signalübertragung mit Schnittstellenblöcken
- Detaillierte Begleitdokumente (z.B. Ausbauschema)
- Max. Öffnungswinkel kann variieren, aufgrund der Längentoleranz der Gasdruckfeder von +/- 2 mm
| Außenmaße geschlossen (BxTxH): | 648 x 584 x 370 mm |
|---|---|
| Außenmaße geöffnet (BxTxH): | 648 x 533 x 757 mm |
| ESD-konform: | ja, mit passendem Austauschsatz |
| Einbauhöhe Kontaktstift 2-Stufen unten: | 16 mm |
| Einbauhöhe Kontaktstift oben: | 16 mm |
| Einbauhöhe Kontaktstift unten: | 10,5 mm |
| Gewicht: | 16,6 kg |
| Hauptserie: | MA xxxx |
| Kontaktierungsrichtung: | einseitig (unten) |
| Kraft Gasdruckfedern: | 400 N (200 N li. / 200 N re.) |
| Niederhalter-Schließkraft: | 120 N |
| Niederhalter-Öffnungswinkel: | 69 ° |
| Niederspannung: | ja, mit passender Zusatzoption |
| Nutzfläche 2-Stufen (BxT): | 440 x 310 mm |
| Nutzfläche: Kurze Kante: | 240 mm, 310 mm |
| Nutzfläche: Lange Kante: | 375 mm, 440 mm |
| Nutzfläche ESD (BxT): | 440 x 310 mm |
| Nutzfläche Hochfrequenz (BxT): | 375 x 240 mm |
| Nutzfläche Standard (BxT): | 440 x 310 mm |
| RoHS-konform: | ja |
| Schnittstellenblöcke benötigt: | Testsystemseite |
| Testsystem-Schnittstelle: | nicht vorkonfiguriert |
| Produktgruppe: | Manuelle Prüfadapter (MA) |
| Baureihe: | MA 2113 |
| Interne Schnittstellenblöcke max.: | 10 |
| Prüfadaptertyp: | Wechselsatzadapter |
| Temperatur min.: | 10 °C |
| Kontakthuberzeugung: | manuell |
| Kontaktkraft max.: | 2.000 N |
| Paralleler Kontakthub ca.: | 15 mm |
| Temperatur max.: | 60 °C |
| Unterserie: | MA 21xx |
| Baugröße: | xx13 |
| Gehäuseart: | hohes Pultgehäuse |
| Schnittstellen-Signale max.: | 10, 1700 |
| Freie Bauhöhe über Leiterplatte: | 58 mm |
| Ausführung Standard: | ja, mit passendem Austauschsatz |
| Ausführung ESD: | ja, mit passendem Austauschsatz |
| Ausführung Hochfrequenz: | ja, mit passendem Austauschsatz |
| Ausführung Starrnadel: | nein |
| Ausführung 2-Stufen: | ja, mit passender Zusatzoption |
| Zusatzkontaktierung oben (ZSK): | ja, mit passender Zusatzoption |
Anmelden
Produkt Details
- Manuelle Prüfadapter mit parallel schließender Antriebsmechanik zur Prüfung mittlerer Leiterplattenmengen in höchster Qualität und spielarmer Ausführung
- Wechselsatz-Prüfadapter mit und ohne vorkonfigurierter Testsystem-Schnittstelle
- Schnell, werkzeuglos rüstbare, ohne Nachjustage einsetzbare Austauschsätze in Standard-, ESD- und HF-Ausführung
- Modular konfigurierbare, schnell lösbare Signalübertragung mit Schnittstellenblöcken
- Detaillierte Begleitdokumente (z.B. Ausbauschema)
- Max. Öffnungswinkel kann variieren, aufgrund der Längentoleranz der Gasdruckfeder von +/- 2 mm
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Testsystem-Schnittstelle: nicht vorkonfiguriert
- Produktgruppe: Manuelle Prüfadapter (MA)
- Hauptserie: MA xxxx
- Unterserie: MA 21xx
- Baureihe: MA 2113
- Baugröße: xx13
- Prüfadaptertyp: Wechselsatzadapter
- Kontakthuberzeugung: manuell
- Gehäuseart: hohes Pultgehäuse
- Schnittstellen-Signale max.: 10
- Schnittstellen-Signale max.: 1700
- Schnittstellenblöcke benötigt: Testsystemseite
- Interne Schnittstellenblöcke max.: 10
- Kontaktierungsrichtung: einseitig (unten)
- Kontaktkraft max.: 2.000 N
- Paralleler Kontakthub ca.: 15 mm
- Gewicht: 16,6 kg
- Temperatur min.: 10 °C
- Temperatur max.: 60 °C
- Niederspannung: ja, mit passender Zusatzoption
- ESD-konform: ja, mit passendem Austauschsatz
- RoHS-konform: ja
Technische Daten
- Einbauhöhe Kontaktstift oben: 16 mm
- Einbauhöhe Kontaktstift unten: 10,5 mm
- Einbauhöhe Kontaktstift 2-Stufen unten: 16 mm
- Freie Bauhöhe über Leiterplatte: 58 mm
- Kraft Gasdruckfedern: 400 N (200 N li. / 200 N re.)
- Niederhalter-Schließkraft: 120 N
- Niederhalter-Öffnungswinkel: 69 °
- Ausführung Standard: ja, mit passendem Austauschsatz
- Nutzfläche Standard (BxT): 440 x 310 mm
- Ausführung ESD: ja, mit passendem Austauschsatz
- Nutzfläche ESD (BxT): 440 x 310 mm
- Ausführung Hochfrequenz: ja, mit passendem Austauschsatz
- Nutzfläche Hochfrequenz (BxT): 375 x 240 mm
- Ausführung Starrnadel: nein
- Ausführung 2-Stufen: ja, mit passender Zusatzoption
- Nutzfläche 2-Stufen (BxT): 440 x 310 mm
- Zusatzkontaktierung oben (ZSK): ja, mit passender Zusatzoption
- Außenmaße geöffnet (BxTxH): 648 x 533 x 757 mm
- Außenmaße geschlossen (BxTxH): 648 x 584 x 370 mm
