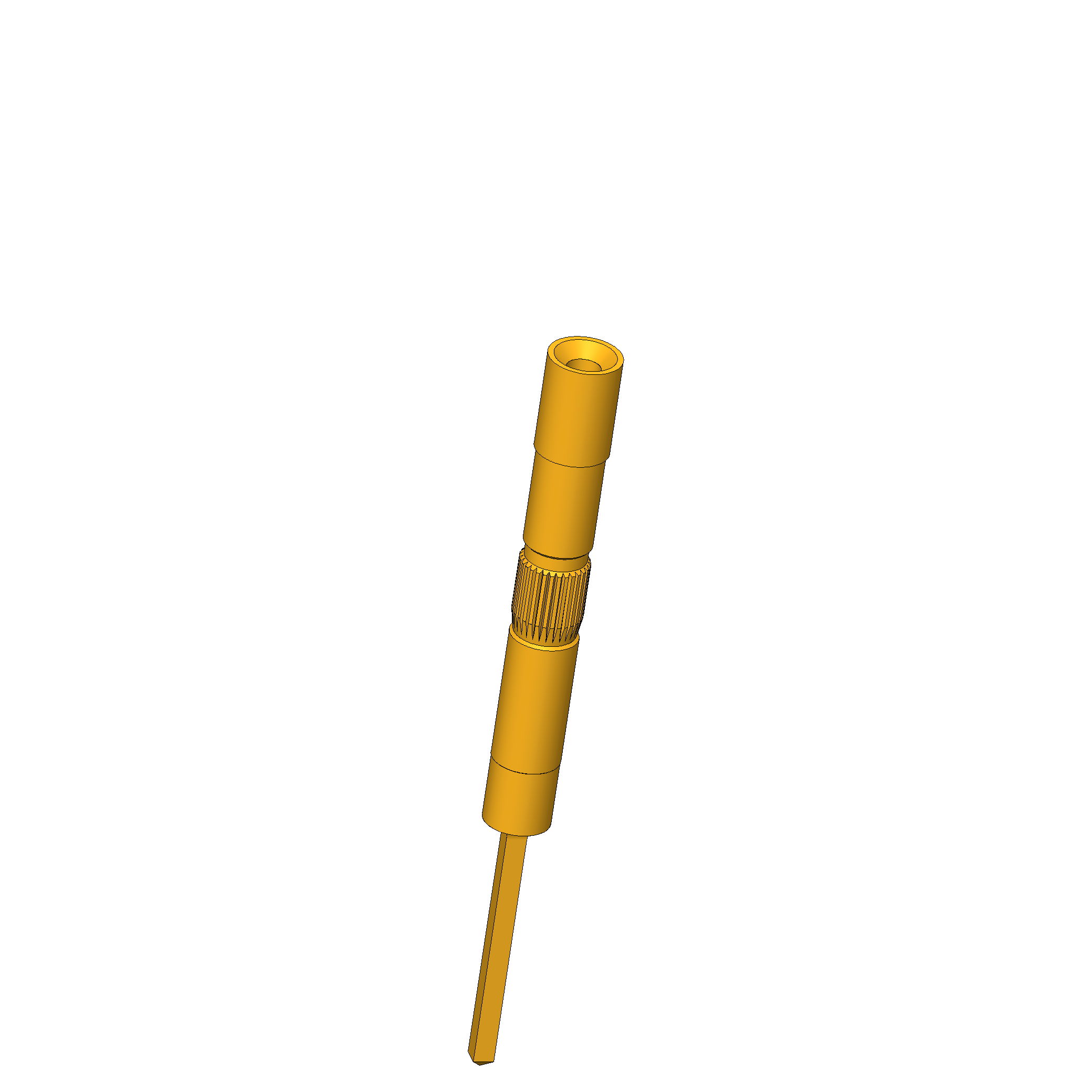

Produktinformationen "KT-254 W3 E03"
| Bohrungs-Ø in Kopfform: | 1 mm |
|---|---|
| Durchmesser Schaft: | 1,98 mm |
| E-Maß: | 03 |
| Montagebohrung in CEM1: | 1,98 – 2 mm |
| Montagebohrung in FR4: | 1,98 – 1,99 mm |
| RoHS-konform: | ja |
| Werkstoff: | 1 Messing |
| Produktgruppe: | Kontaktteile (KT) |
| Baureihe: | KT-254 |
| Unterbaureihe: | KT-254 |
| Kopfform: | 43 Innenkegel mit zentrischer Bohrung |
| Schnellwechselsystem: | nein |
| Einbauhöhe: | 3 mm |
| Kopfdurchmesser: | 2,15 mm |
| Oberfläche: | A Gold |
| Gesamtlänge: | 23 mm |
| Rändel: | ja |
| Raster: | 2,54 mm |
| Verrastnase: | nein |
| Magnetisch: | ja |
| Anschlussart am Kontaktteil: | Wire-Wrap |
| Einbauart: | einpressbar |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Kontaktteile (KT)
- Baureihe: KT-254
- Unterbaureihe: KT-254
- Raster: 2,54 mm
- Anschlussart am Kontaktteil: Wire-Wrap
- Einbauhöhe: 3 mm
- Magnetisch: ja
- Einbauart: einpressbar
- Schnellwechselsystem: nein
- Oberfläche: A Gold
- Werkstoff: 1 Messing
- Rändel: ja
- RoHS-konform: ja

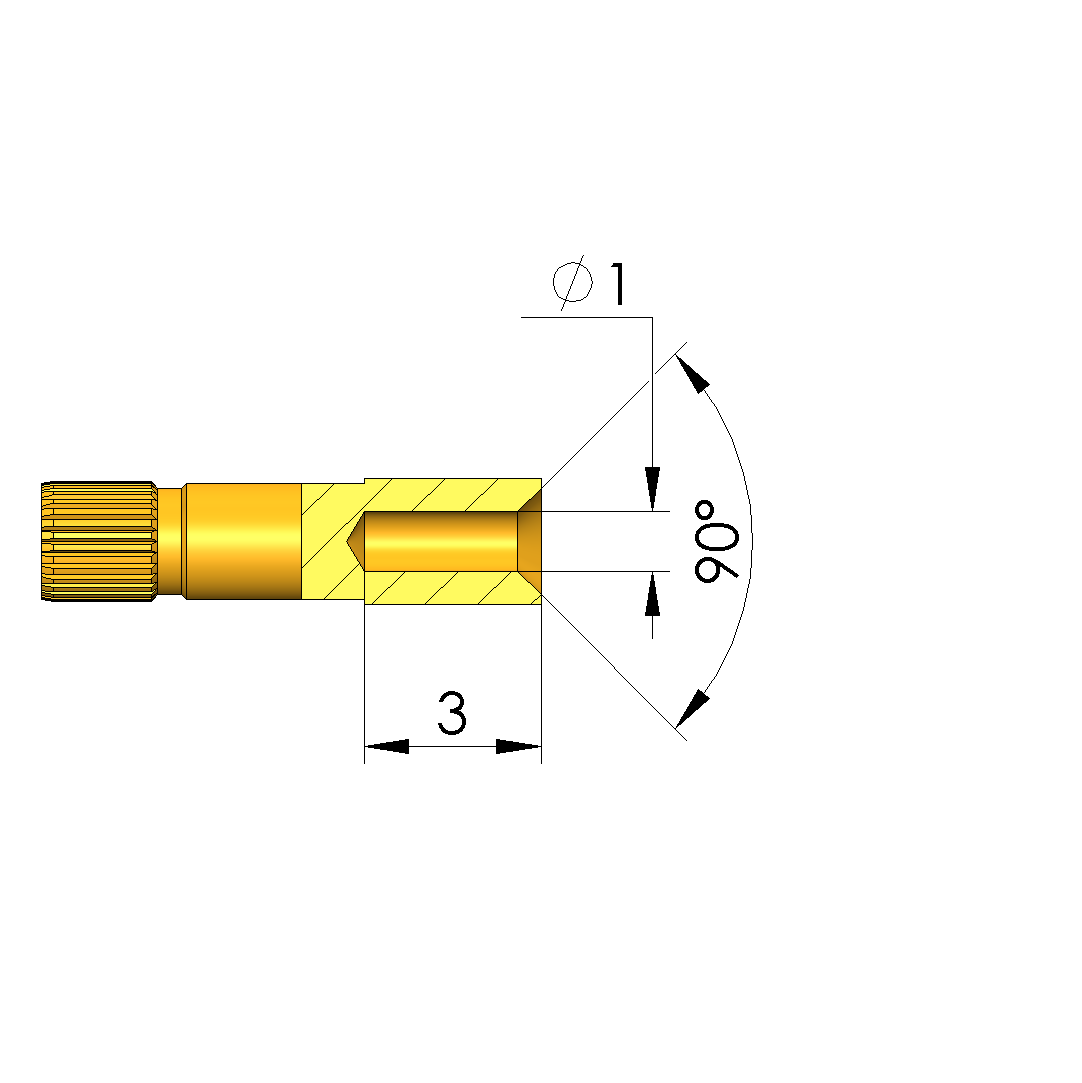

Daten zur Kopfform

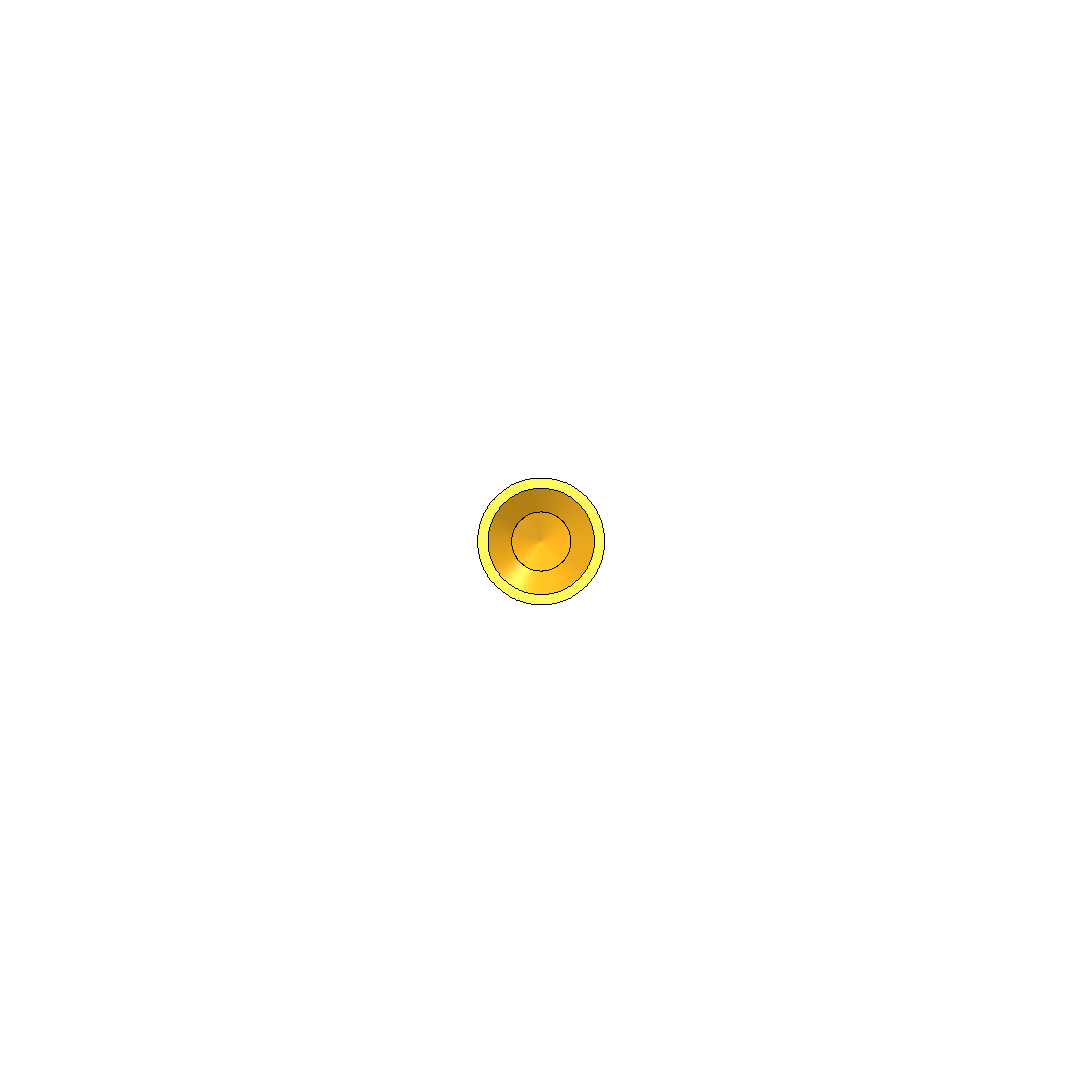

- Kopfform: 43 Innenkegel mit zentrischer Bohrung
- Kopfdurchmesser: 2,15 mm
- Bohrungs-Ø in Kopfform: 1 mm
Mechanische Daten
- E-Maß: 03
- Gesamtlänge: 23 mm
- Durchmesser Schaft: 1,98 mm
- Verrastnase: nein
Montagebohrung
- Montagebohrung in CEM1: 1,98 – 2 mm
- Montagebohrung in FR4: 1,98 – 1,99 mm
