Produktinformationen "KT-158 06"
| Bohrungs-Ø in Kopfform: | 0,6 mm |
|---|---|
| Durchmesser Schaft: | 1,35 mm |
| E-Maß: | 01 |
| Montagebohrung in CEM1: | 1,44 – 1,46 mm |
| Montagebohrung in FR4: | 1,44 – 1,46 mm |
| RoHS-konform: | ja |
| Werkstoff: | 1 Messing |
| Produktgruppe: | Kontaktteile (KT) |

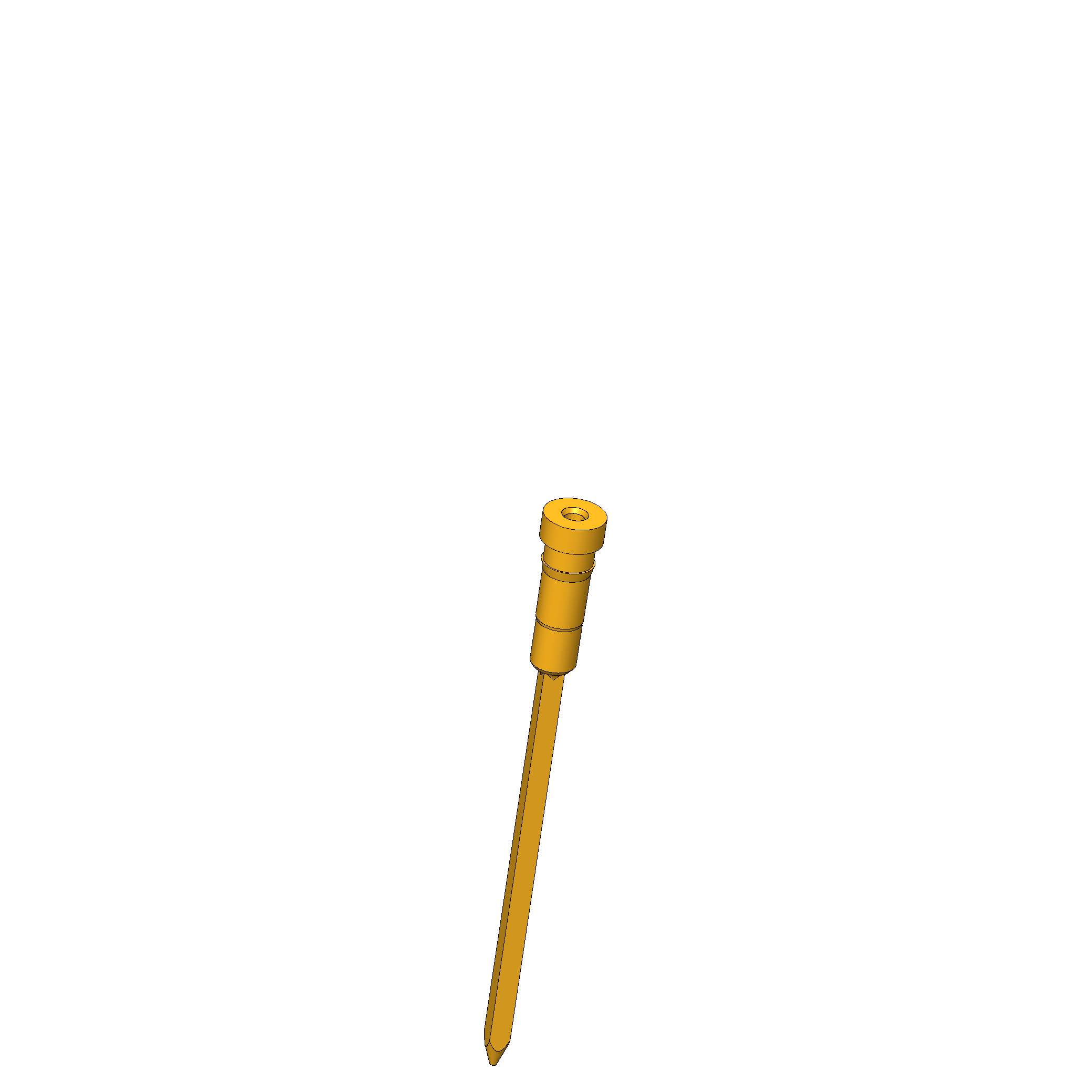

| Baureihe: | KT-158 |
| Unterbaureihe: | KT-158 |

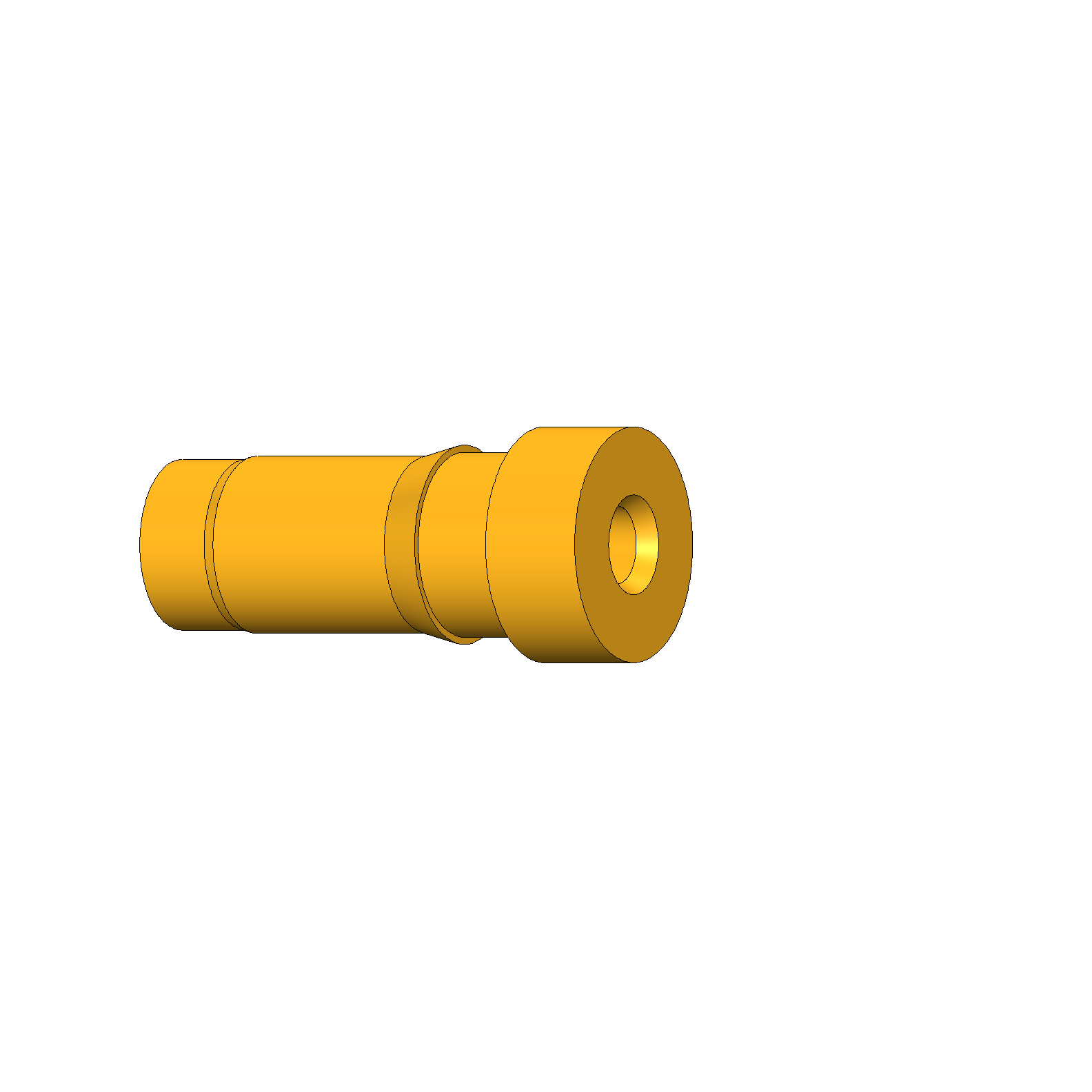

| Kopfform: | 43 Innenkegel mit zentrischer Bohrung |
| Schnellwechselsystem: | nein |
| Einbauhöhe: | 0,8 mm |
| Kopfdurchmesser: | 1,8 mm |
| Oberfläche: | A Gold |
| Gesamtlänge: | 17,8 mm |
| Rändel: | nein |
| Raster: | 2,54 mm |
| Verrastnase: | ja |
| Magnetisch: | ja |
| Anschlussart am Kontaktteil: | Wire-Wrap |
| Einbauart: | einpressbar |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Kontaktteile (KT)
- Baureihe: KT-158
- Unterbaureihe: KT-158
- Raster: 2,54 mm
- Anschlussart am Kontaktteil: Wire-Wrap
- Magnetisch: ja
- Einbauhöhe: 0,8 mm
- Einbauart: einpressbar
- Schnellwechselsystem: nein
- Oberfläche: A Gold
- Werkstoff: 1 Messing
- Rändel: nein
- RoHS-konform: ja
Mechanische Daten
- E-Maß: 01
- Gesamtlänge: 17,8 mm
- Durchmesser Schaft: 1,35 mm
- Verrastnase: ja

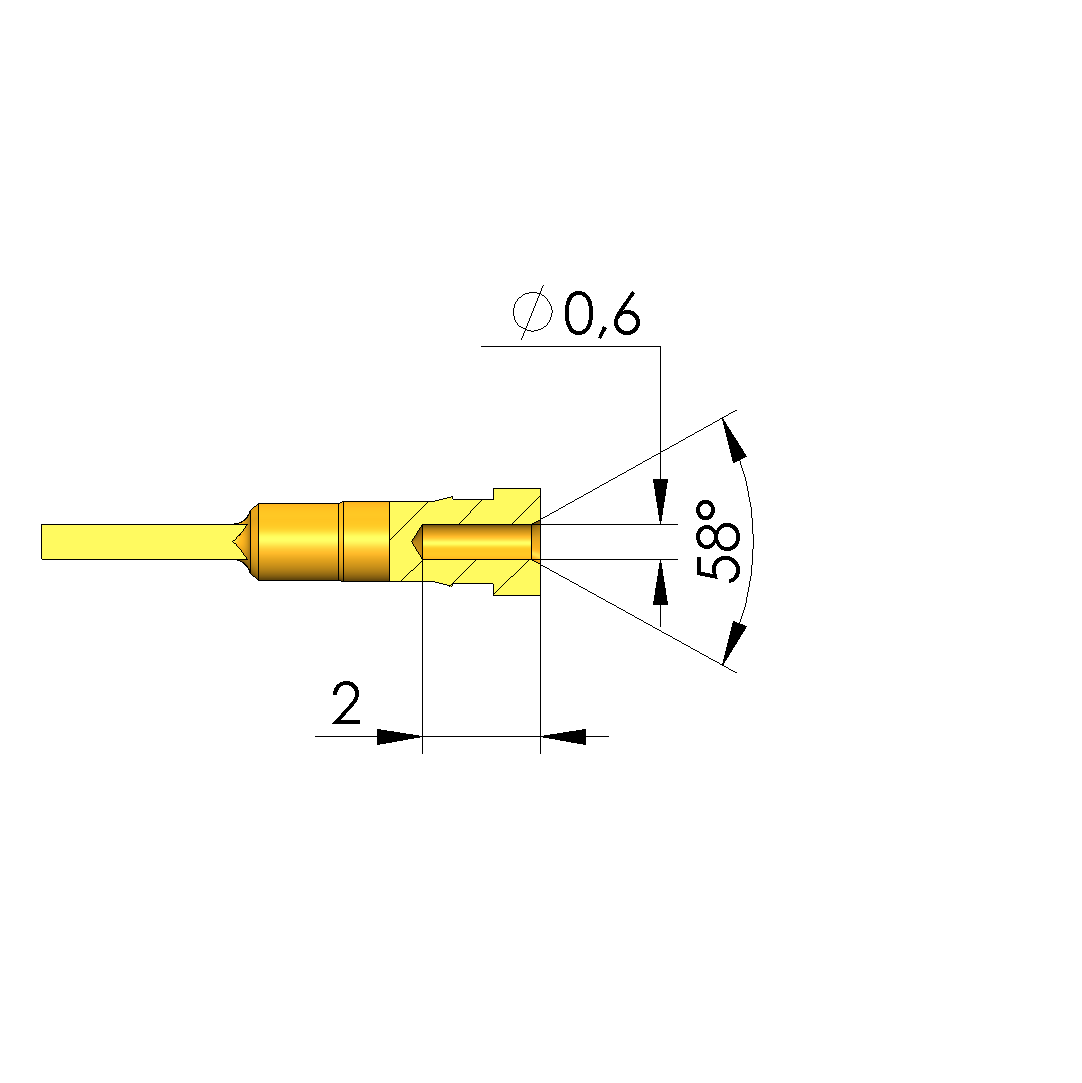

Daten zur Kopfform
- Kopfform: 43 Innenkegel mit zentrischer Bohrung
- Kopfdurchmesser: 1,8 mm
- Bohrungs-Ø in Kopfform: 0,6 mm
Montagebohrung
- Montagebohrung in CEM1: 1,44 – 1,46 mm
- Montagebohrung in FR4: 1,44 – 1,46 mm
