Produktinformation

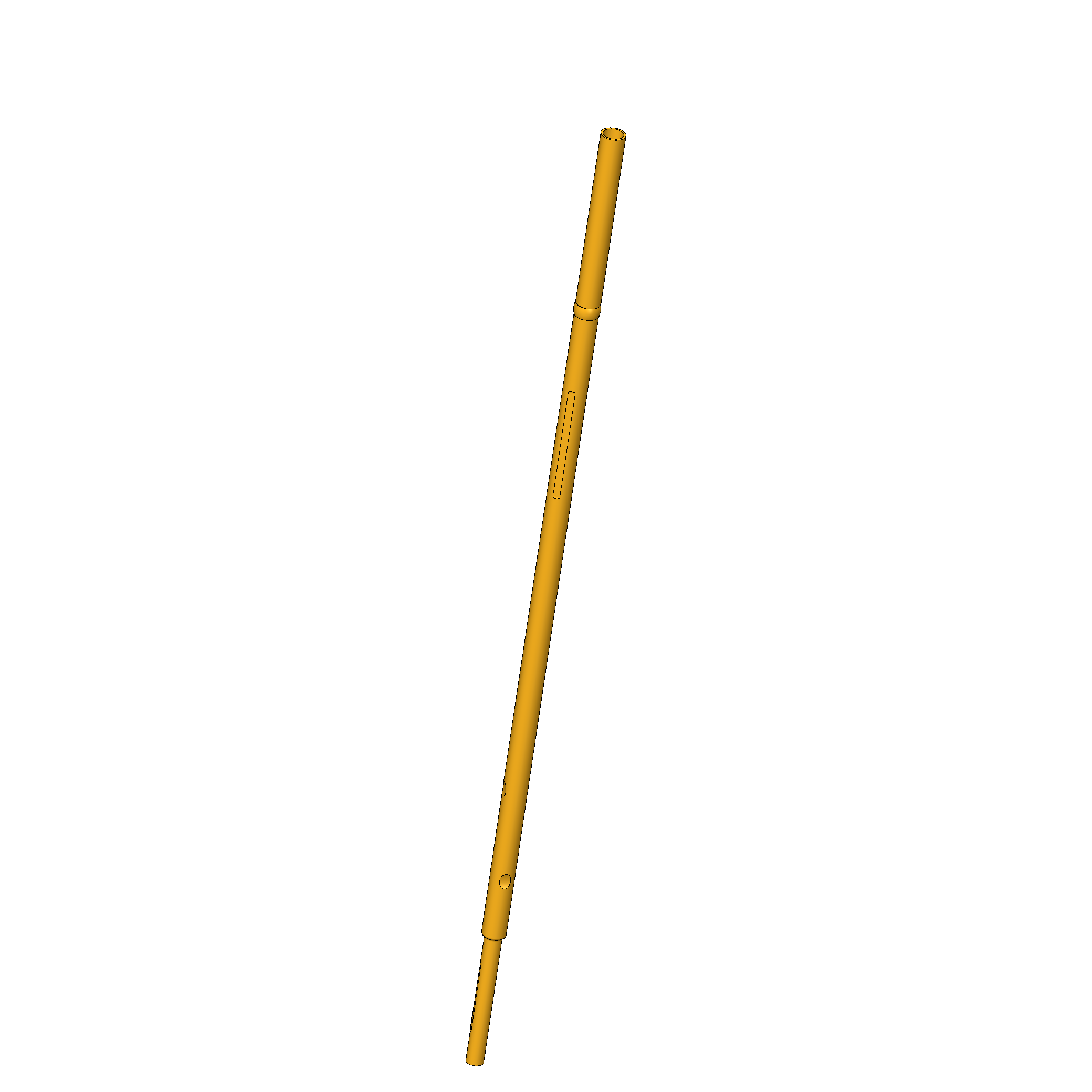

Produkt-Informationen "KS-050 35 E08"
- Kontaktsteckhülsen ermöglichen den schnellen und einfachen Austausch von Kontaktstiften in Prüfadaptern.
- Der Austausch der Kontaktstifte erfolgt ohne Verdrahtungsarbeiten und reduziert Wartungszeiten erheblich.
- Seitlich angesetzte Sickstellen sorgen für eine sichere Fixierung in der Montagebohrung.
- Ausführung mit Einpressring für eine definierte und reproduzierbare Regulierung der Einbauhöhe.
| Montagebohrung in CEM1: | 0,98 – 1 mm |
|---|---|
| Montagebohrung in FR4: | 0,98 – 1 mm |
| Montagebohrung mit Pressring in CEM1: | 0,98 – 1 mm |
| Montagebohrung mit Pressring in FR4: | 0,98 – 1 mm |
| RoHS-konform: | ja |
| Produktgruppe: | Kontaktsteckhülsen (KS) |
| Baureihe: | KS-050 |
| Unterbaureihe: | KS-050 Steckversion |
| Vakuumdicht: | nein |
| Außendurchmesser: | 0,95 mm |
| Oberfläche: | Gold |
| Gesamtlänge: | 40,6 mm |
| Rändel: | nein |
| Anschlussart Kontaktsteckhülse: | Stecker / offen |
| Kragendurchmesser: | 1,04 mm |
| Kragenhöhe: | 7,9 mm |
| Pressring: | ja |
Anmelden
Produkt Details
- Kontaktsteckhülsen ermöglichen den schnellen und einfachen Austausch von Kontaktstiften in Prüfadaptern.
- Der Austausch der Kontaktstifte erfolgt ohne Verdrahtungsarbeiten und reduziert Wartungszeiten erheblich.
- Seitlich angesetzte Sickstellen sorgen für eine sichere Fixierung in der Montagebohrung.
- Ausführung mit Einpressring für eine definierte und reproduzierbare Regulierung der Einbauhöhe.
Weitere Produkte dieser Baureihe:
Technische Daten
Montagebohrung
- Montagebohrung in CEM1: 0,98 – 1 mm
- Montagebohrung in FR4: 0,98 – 1 mm
- Montagebohrung mit Pressring in CEM1: 0,98 – 1 mm
- Montagebohrung mit Pressring in FR4: 0,98 – 1 mm
Allgemeine Daten
- Produktgruppe: Kontaktsteckhülsen (KS)
- Baureihe: KS-050
- Unterbaureihe: KS-050 Steckversion
- Anschlussart Kontaktsteckhülse: Stecker / offen
- Pressring: ja
- Oberfläche: Gold
- Kragendurchmesser: 1,04 mm
- Kragenhöhe: 7,9 mm
- Rändel: nein
- Vakuumdicht: nein
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 40,6 mm
- Außendurchmesser: 0,95 mm
