Produktinformationen "HSS-623 305 600 S 10002 M"
- Bewährte Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Funktions- und Burn-in-Tests
- Große Auswahl an Kopfformen und Federkräften für optimalen Kontakt zum Prüfling
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
| Arbeitshub: | 4,4 mm |
|---|---|
| Einschraubdrehmoment: | 40 cNm |
| Federvorspannung: | 5,51 N |
| Passende Kontaktsteckhülse: | KS-623 M |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Standard HSS (geschraubt) |
| Unterproduktgruppe: | Standard HSS (geschraubt) |
| Baureihe: | HSS-623, HSS-623 M einschraubbar |
| E-Maß / Kragenmaß: | 2 |
| Kopfform: | 05 Rund (Vollradius) |

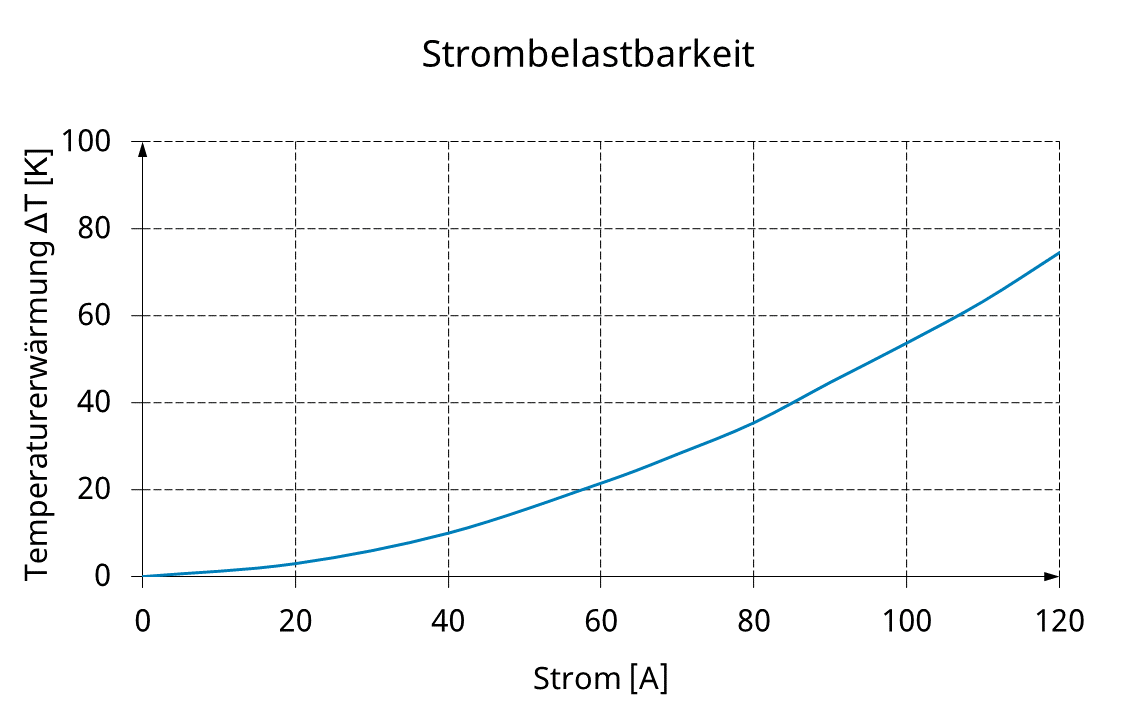

| Strombelastbarkeit / Nennstrom: | 100 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 10 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 5 mOhm |
| Kopfdurchmesser: | 6 mm |
| Maximaler Hub: | 5,5 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 52,1 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | S Silber |
| Raster: | 7,6 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 5,8 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Bewährte Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Funktions- und Burn-in-Tests
- Große Auswahl an Kopfformen und Federkräften für optimalen Kontakt zum Prüfling
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 52,1 mm

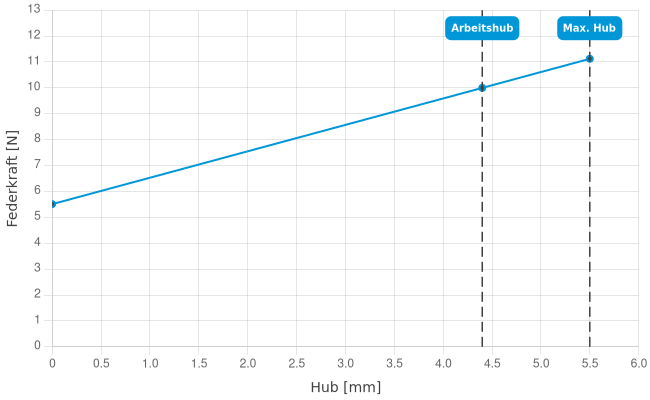

- Federkraft bei Arbeitshub: 10 N
- Stifthülsendurchmesser: 5,8 mm
- E-Maß / Kragenmaß: 2
- Maximaler Hub: 5,5 mm
- Federvorspannung: 5,51 N
- Arbeitshub: 4,4 mm
Allgemeine Daten
- Kontaktierung von: Weiblicher Konnektor
- Baureihe: HSS-623 M einschraubbar
- Temperatur max.: 200 °C
- Raster: 7,6 mm
- Temperatur min.: -100 °C
- Passende Kontaktsteckhülse: KS-623 M
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Unterproduktgruppe: Standard HSS (geschraubt)
- Produktgruppe: Hochstrom-Kontaktstifte
- Einschraubdrehmoment: 40 cNm
- Baureihe: HSS-623
- RoHS-konform: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Magnetisch: ja
- Produktgruppe: Standard HSS (geschraubt)
- Kontaktierung von: Pad
Daten zur Kopfform
- Kopfform Oberfläche: S Silber
- Kopfform Werkstoff: 3 CuBe
- Kopfform: 05 Rund (Vollradius)
- Kopfdurchmesser: 6 mm
Elektrische Daten
- Durchgangswiderstand typisch max.: 5 mOhm

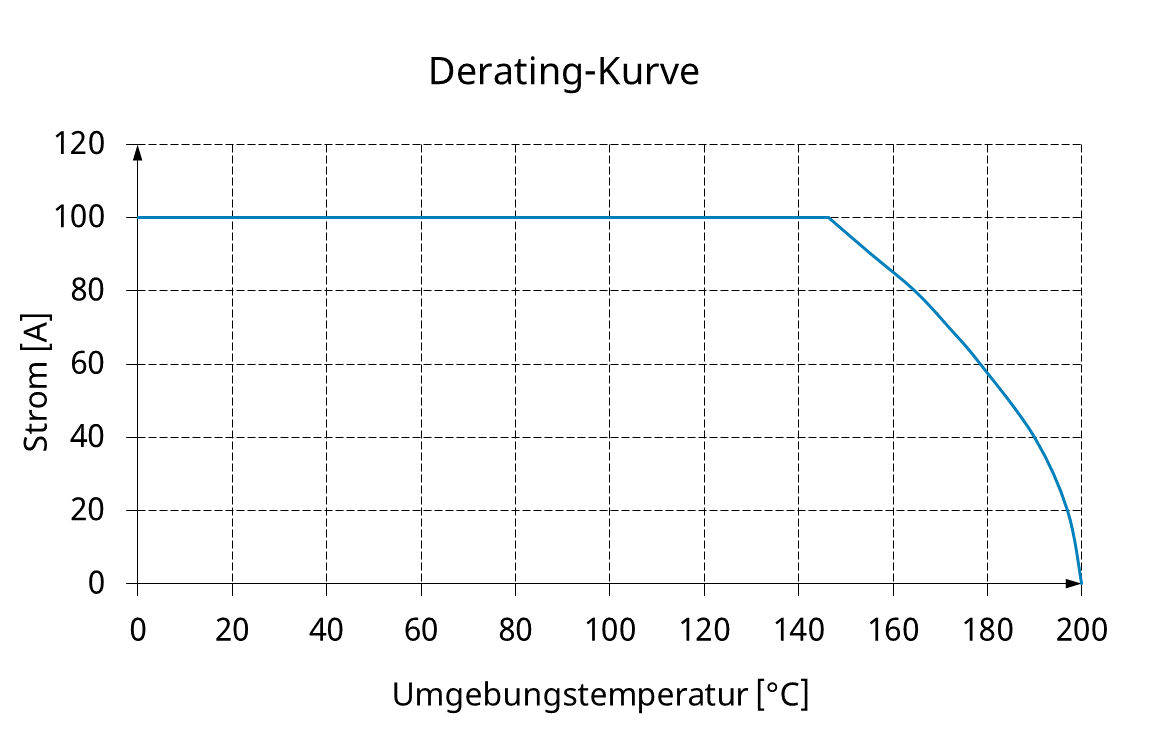

- Strombelastbarkeit / Nennstrom: 100 A
