Produktinformationen "HSS-621 306 500 A 5002 M"
- Bewährte Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Funktions- und Burn-in-Tests
- Große Auswahl an Kopfformen und Federkräften für optimalen Kontakt zum Prüfling
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
| Arbeitshub: | 4,4 mm |
|---|---|
| Einschraubdrehmoment: | 40 cNm |
| Einschraubdrehmoment max.: | 40 cNm |
| Federvorspannung: | 1,99 N |
| Passende Kontaktsteckhülse: | KS-621 M |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Standard HSS (geschraubt) |
| Unterproduktgruppe: | Standard HSS (geschraubt) |

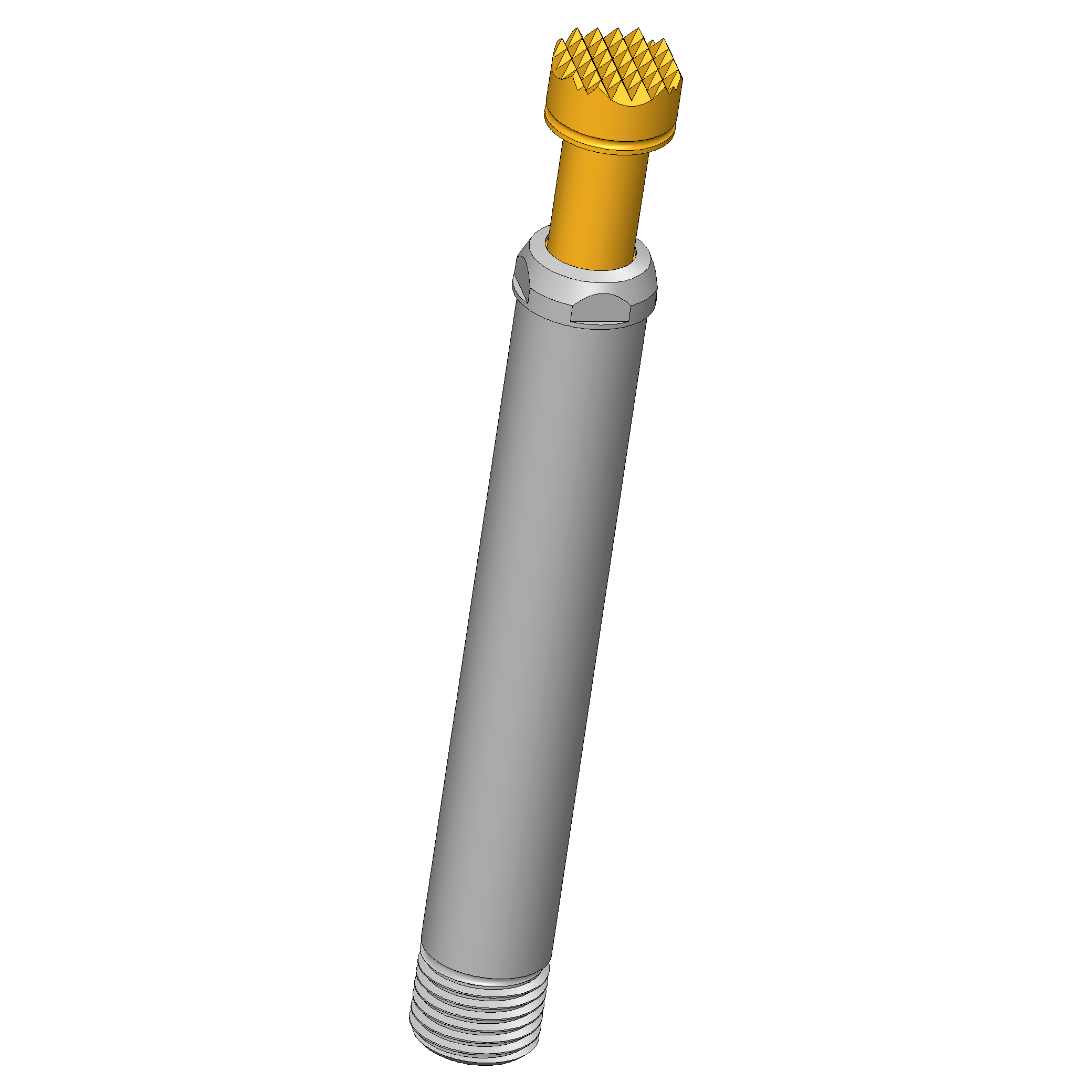

| Baureihe: | HSS-621, HSS-621 M einschraubbar |
| E-Maß / Kragenmaß: | 02 |

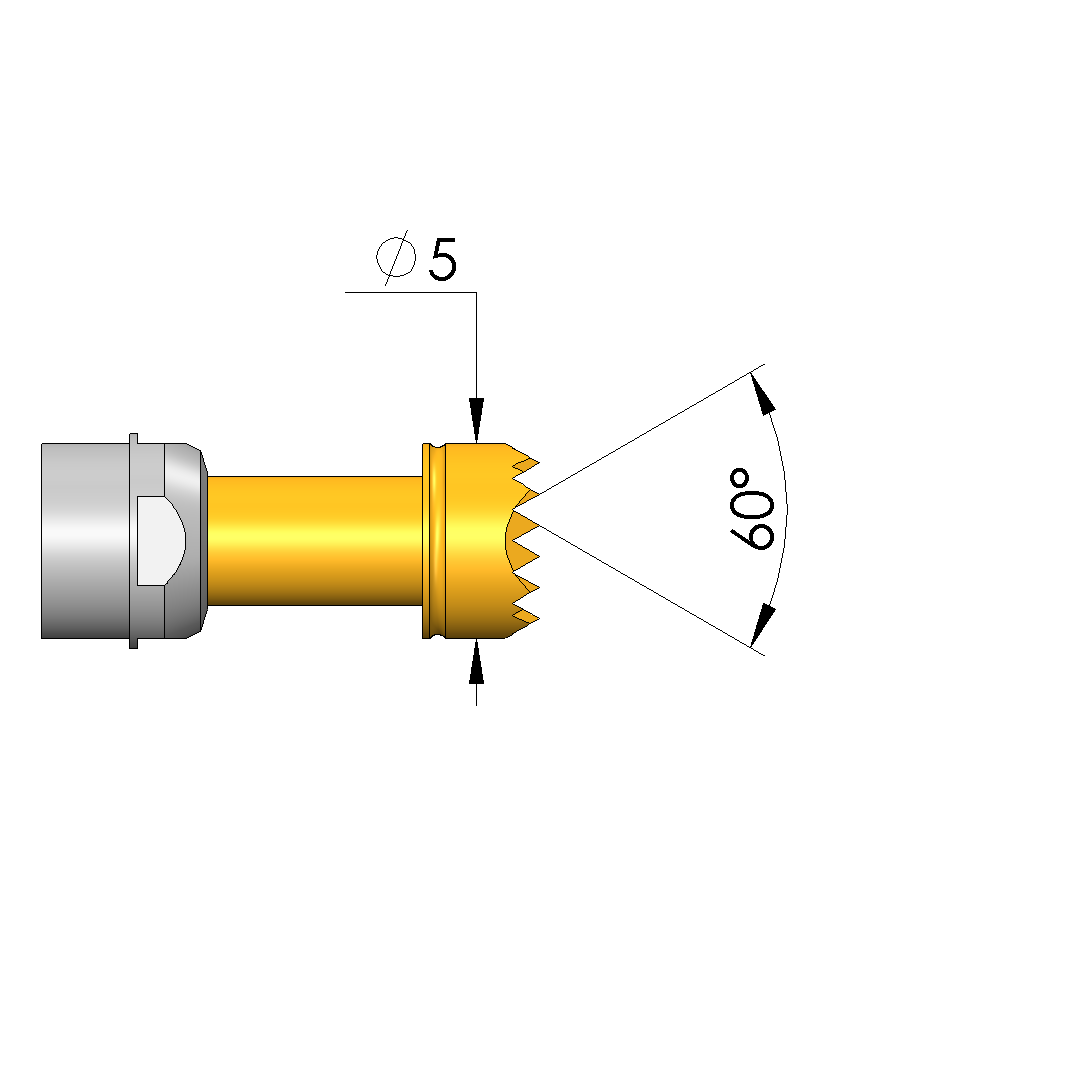

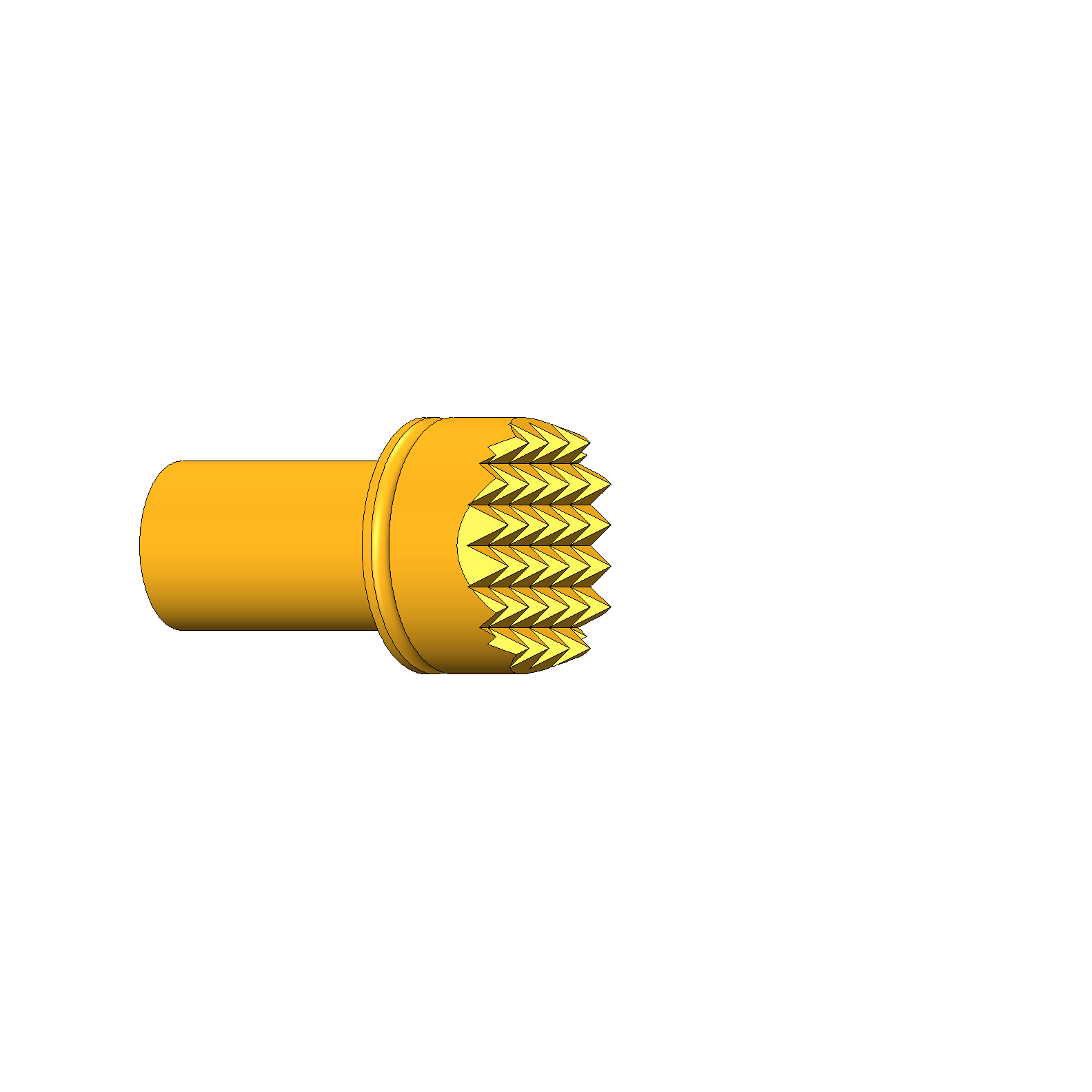

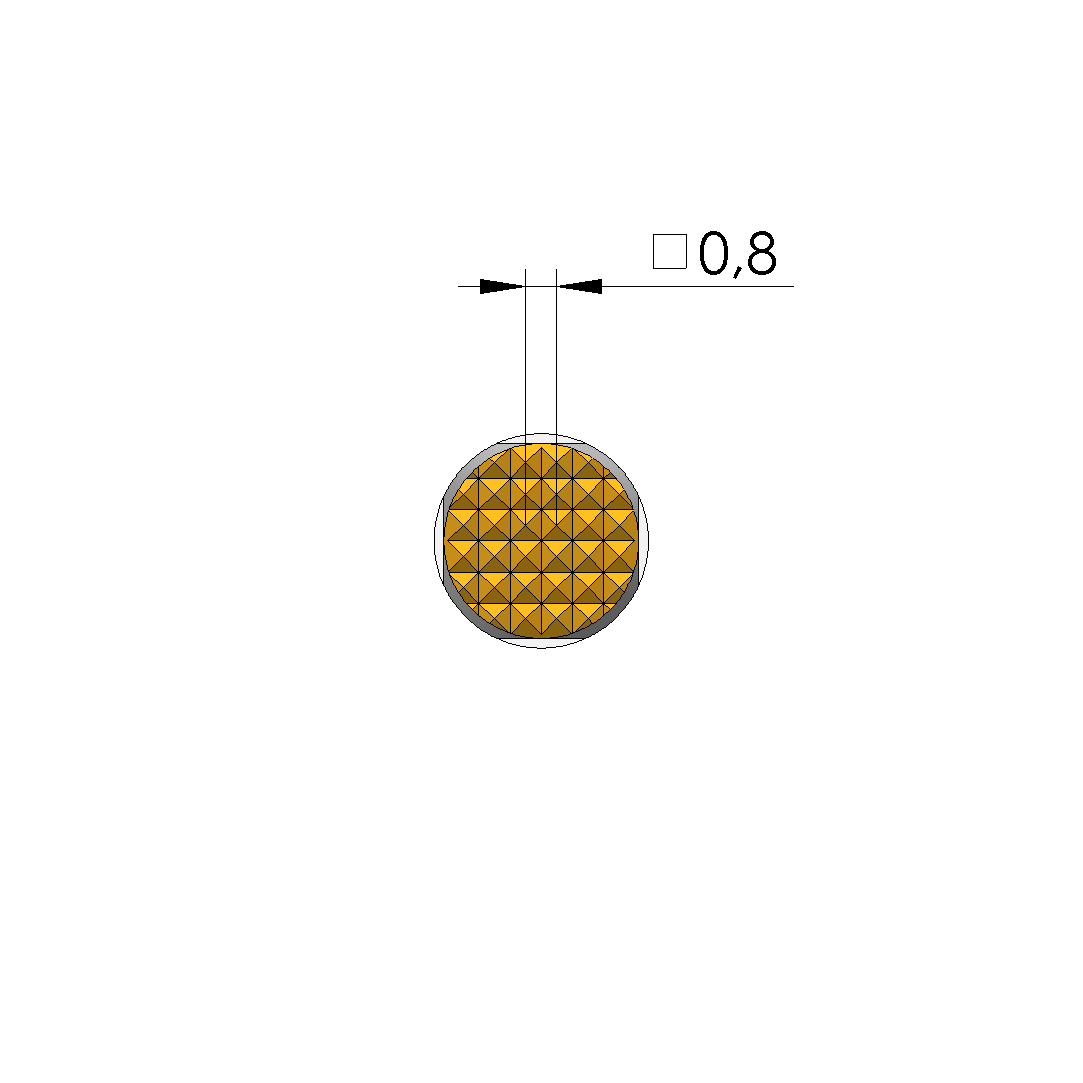

| Kopfform: | 06 Waffel (Riffel) |

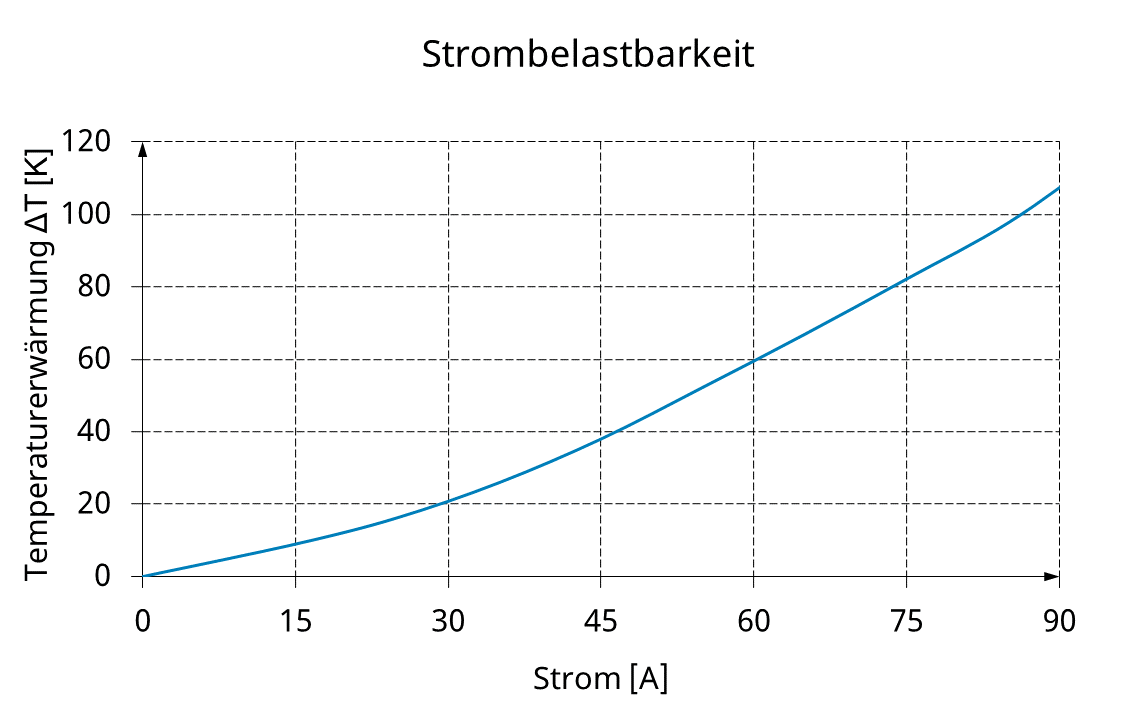

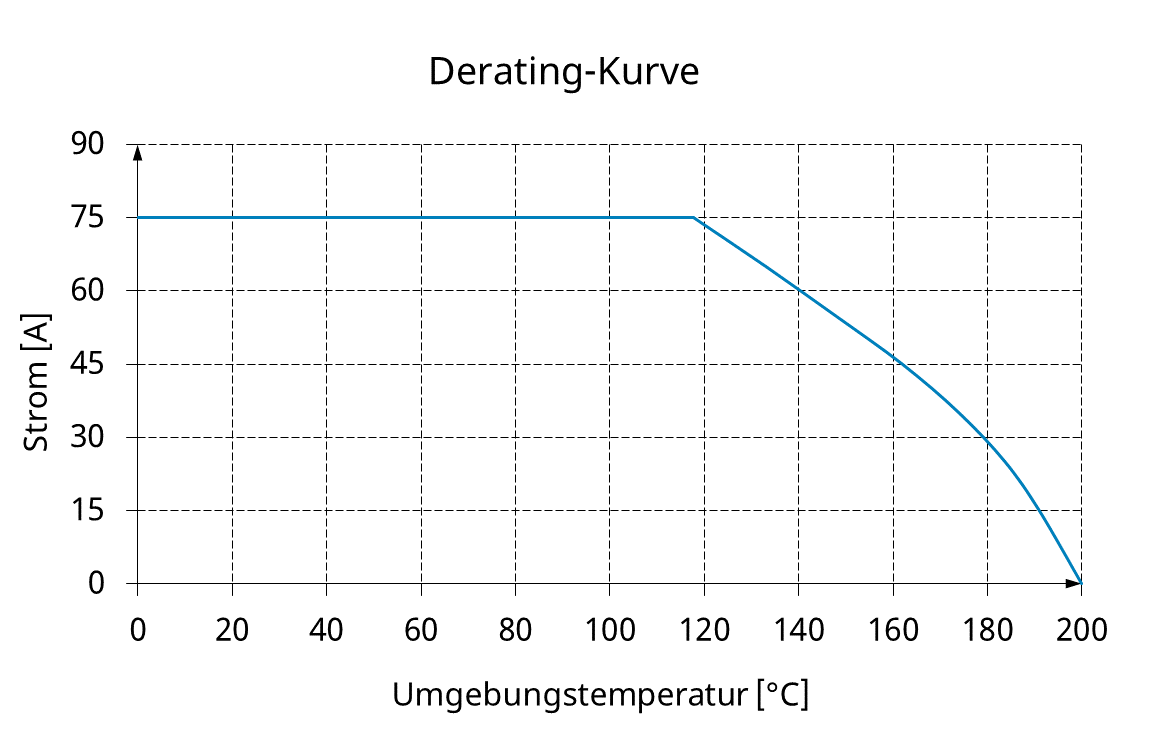

| Strombelastbarkeit / Nennstrom: | 75 A |
| Temperatur min.: | -100 °C |

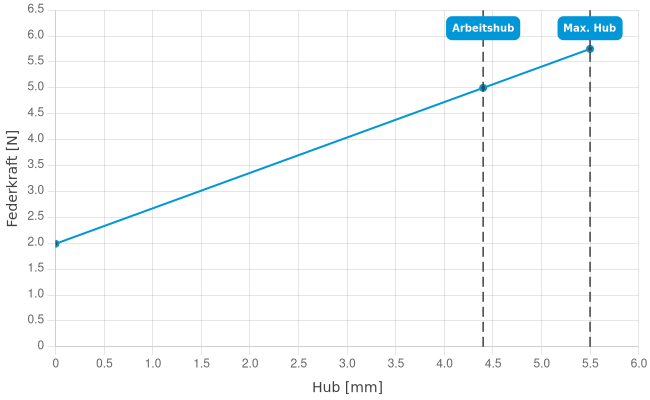

| Federkraft bei Arbeitshub: | 5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 5 mOhm |
| Kopfdurchmesser: | 5 mm |
| Maximaler Hub: | 5,5 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 43,1 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 6,35 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Bewährte Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Funktions- und Burn-in-Tests
- Große Auswahl an Kopfformen und Federkräften für optimalen Kontakt zum Prüfling
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 43,1 mm
- Stifthülsendurchmesser: 5 mm
- Maximaler Hub: 5,5 mm
- Federvorspannung: 1,99 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 5 N
- Arbeitshub: 4,4 mm
Daten zur Kopfform
- Kopfform: 06 Waffel (Riffel)
- Kopfdurchmesser: 5 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Allgemeine Daten
- Einschraubdrehmoment max.: 40 cNm
- Produktgruppe: Hochstrom-Kontaktstifte
- Produktgruppe: Standard HSS (geschraubt)
- Unterproduktgruppe: Standard HSS (geschraubt)
- Baureihe: HSS-621
- Baureihe: HSS-621 M einschraubbar
- Raster: 6,35 mm
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Einschraubdrehmoment: 40 cNm
- Passende Kontaktsteckhülse: KS-621 M
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 75 A
- Durchgangswiderstand typisch max.: 5 mOhm
