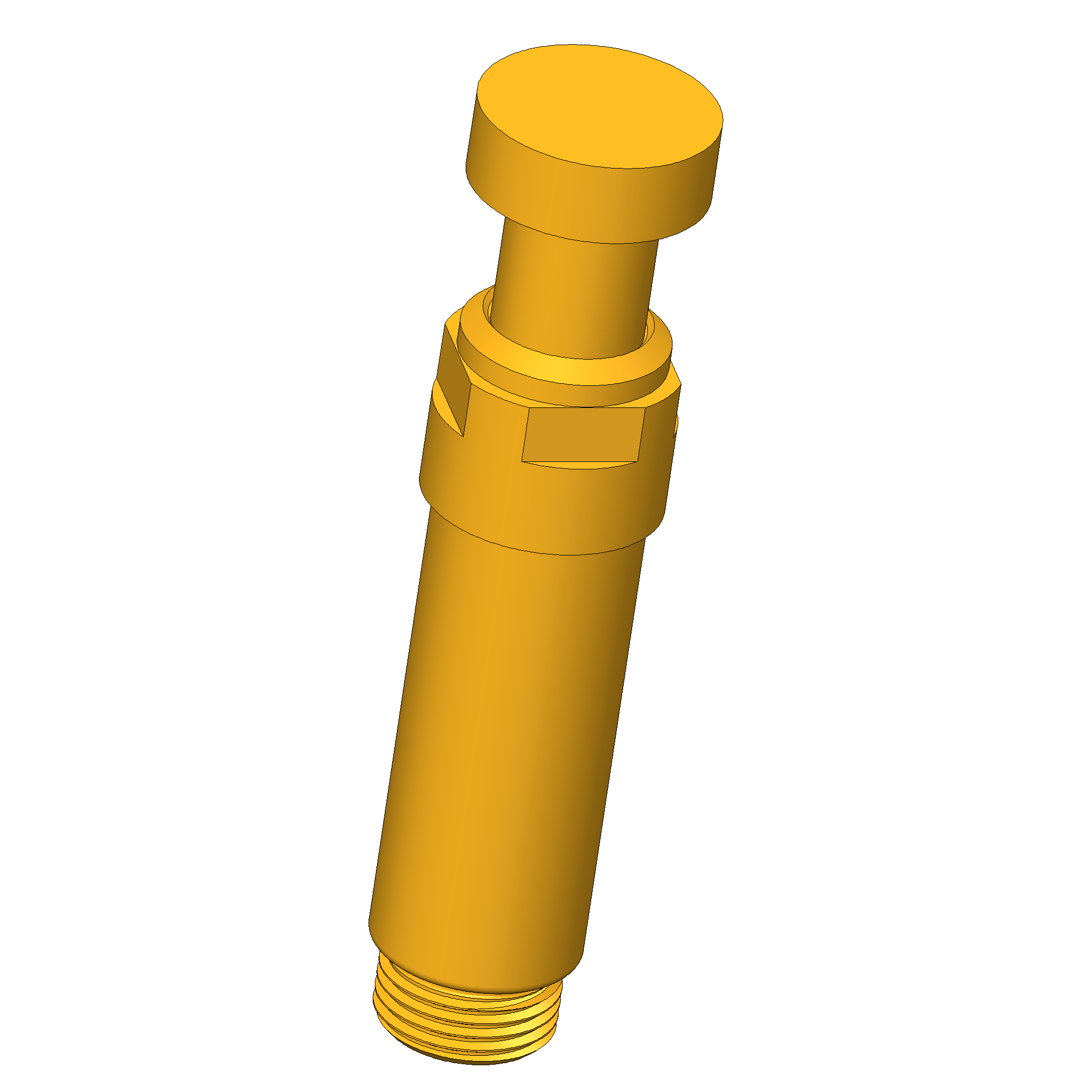

Produktinformationen "HSS-552 302 400 A 2003 M"
- Kurzhub-Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Anwendungen mit geringen Platzverhältnissen
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
| Arbeitshub: | 2 mm |
|---|---|
| Einschraubdrehmoment: | 10 – 20 cNm |
| Federvorspannung: | 0,89 N |
| Passende Kontaktsteckhülse: | KS-552 M |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Kurzhub-HSS |
| Unterproduktgruppe: | Kurzhub-HSS |
| Baureihe: | HSS-552, HSS-552 M einschraubbar |
| E-Maß / Kragenmaß: | 3 |
| Kopfform: | 02 Flach |
| Strombelastbarkeit / Nennstrom: | 50 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | ja |
| Kopfdurchmesser: | 4 mm |
| Maximaler Hub: | 2,5 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 17,1 mm |
| Kontaktierung von: | Bead, Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 5,08 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 3,5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kurzhub-Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Anwendungen mit geringen Platzverhältnissen
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Passende Kontaktsteckhülse: KS-552 M
- Kontaktierung von: Bead
- Temperatur max.: 200 °C
- Baureihe: HSS-552
- Temperatur min.: -100 °C
- Produktgruppe: Kurzhub-HSS
- Kontaktierung von: Pin
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Unterproduktgruppe: Kurzhub-HSS
- Produktgruppe: Hochstrom-Kontaktstifte
- RoHS-konform: ja
- Einschraubdrehmoment: 10 – 20 cNm
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Raster: 5,08 mm
- Magnetisch: ja
- Baureihe: HSS-552 M einschraubbar
Daten zur Kopfform

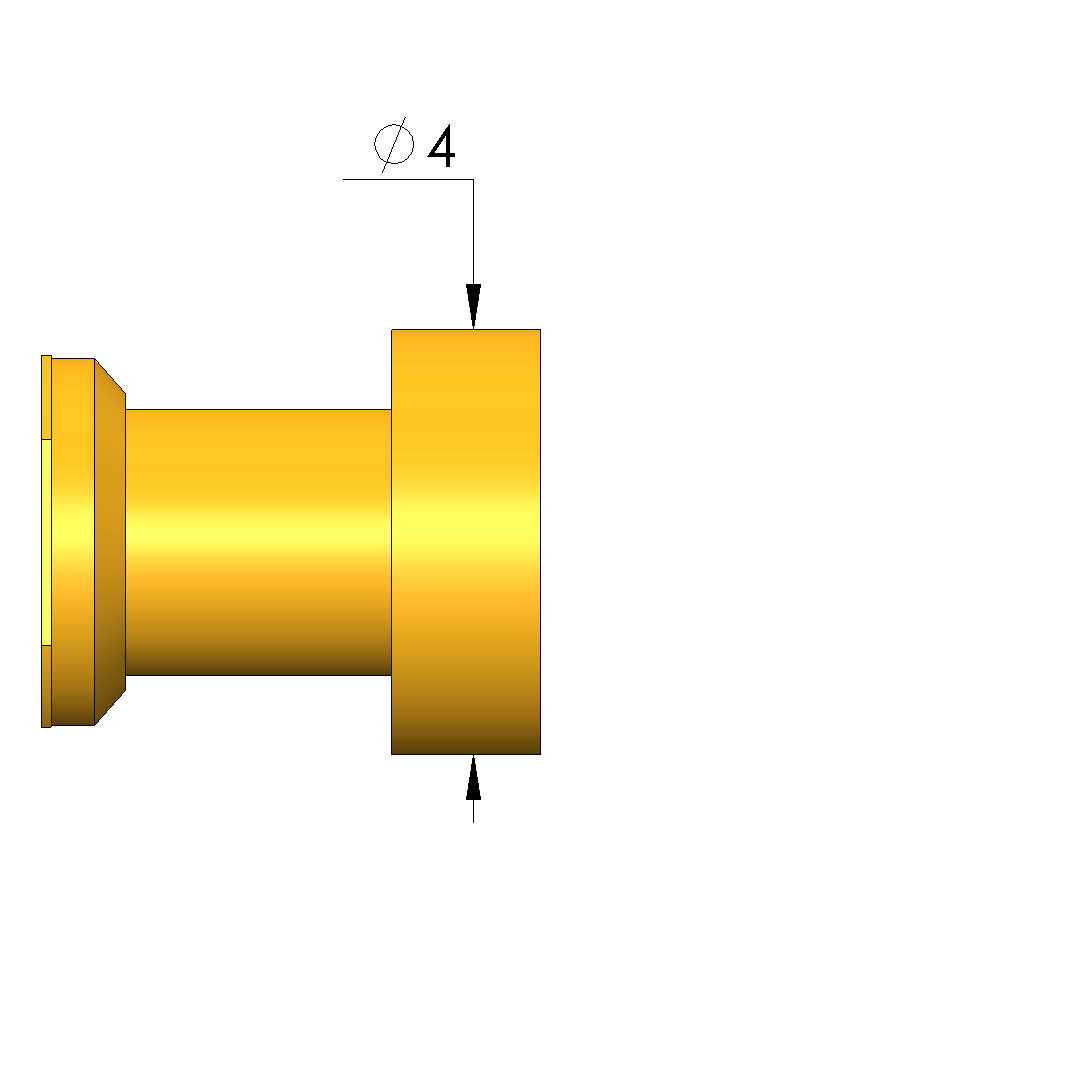

- Kopfdurchmesser: 4 mm

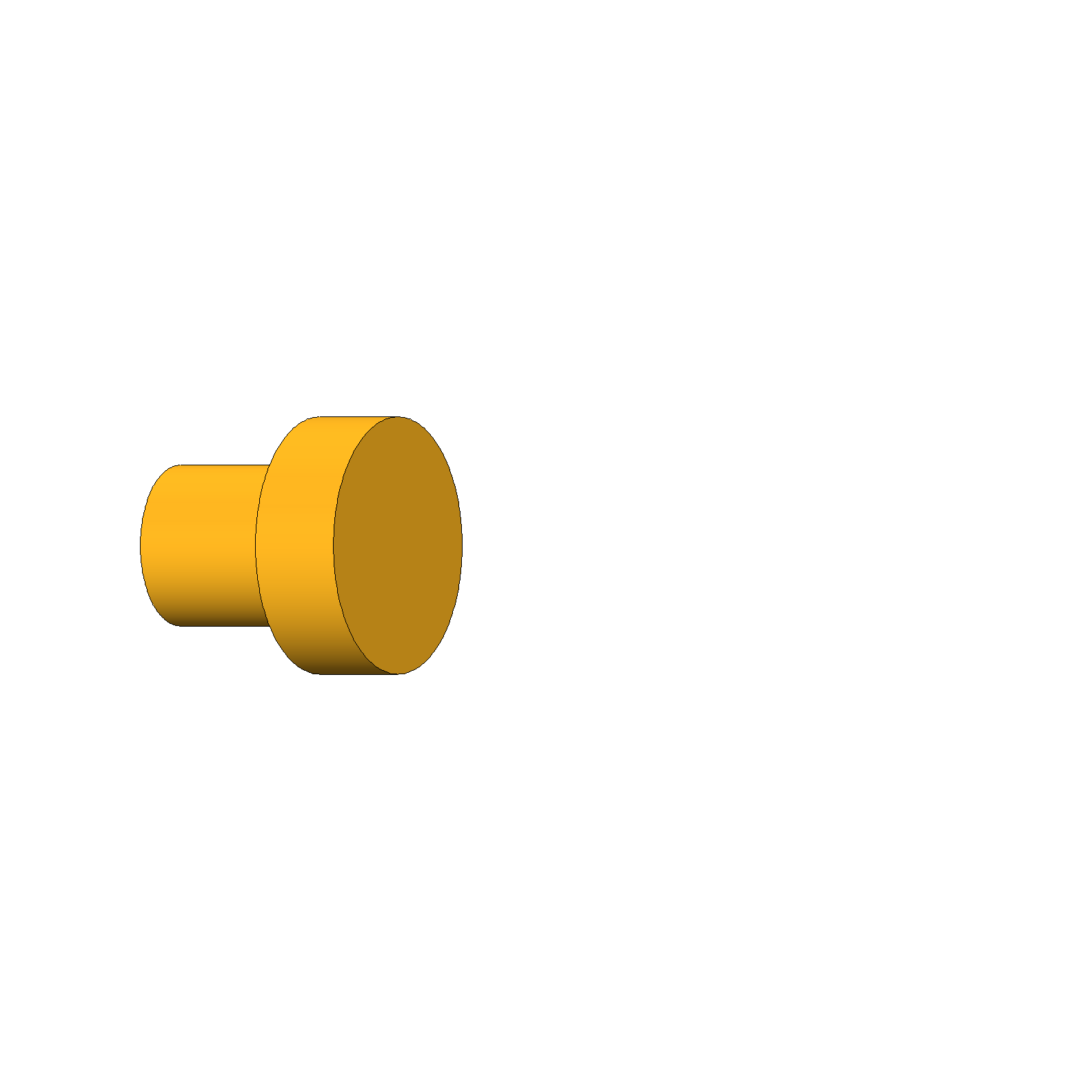

- Kopfform: 02 Flach
- Kopfform Werkstoff: 3 CuBe
- Kopfform Oberfläche: A Gold
Mechanische Daten
- Arbeitshub: 2 mm
- Federvorspannung: 0,89 N
- Gesamtlänge: 17,1 mm
- Federkraft bei Arbeitshub: 2 N
- Stifthülsendurchmesser: 3,5 mm
- Maximaler Hub: 2,5 mm
- E-Maß / Kragenmaß: 3
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 50 A
