Produktinformationen "HSS-520 306 350 A 1502 0"

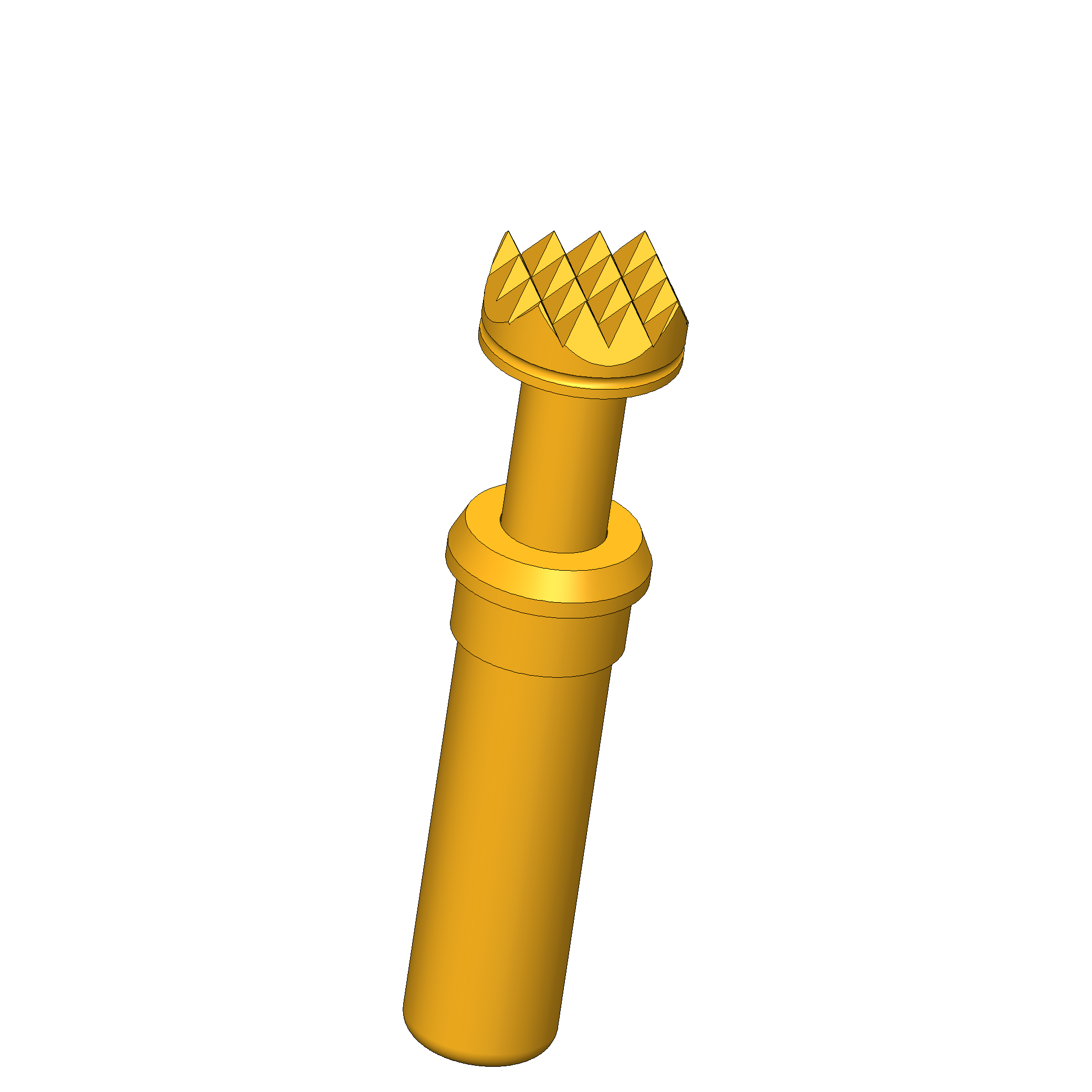

- Kurzhub-Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Zum Einsatz in Anwendungen mit geringen Platzverhältnissen
- Niederohmstift mit Ri typisch: < 10 mOhm
| Arbeitshub: | 2,8 mm |
|---|---|
| Federvorspannung: | 0,45 N |
| Passende Kontaktsteckhülse: | KS-913 |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Kurzhub-HSS |
| Unterproduktgruppe: | Kurzhub-HSS |
| Baureihe: | HSS-520, HSS-520 0 |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 30 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 3,5 mm |
| Maximaler Hub: | 3,5 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 15,1 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kurzhub-Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Zum Einsatz in Anwendungen mit geringen Platzverhältnissen
- Niederohmstift mit Ri typisch: < 10 mOhm
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Kurzhub-HSS
- Produktgruppe: Hochstrom-Kontaktstifte
- Unterproduktgruppe: Kurzhub-HSS
- Baureihe: HSS-520 0
- Baureihe: HSS-520
- Raster: 4 mm
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-913
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Daten zur Kopfform

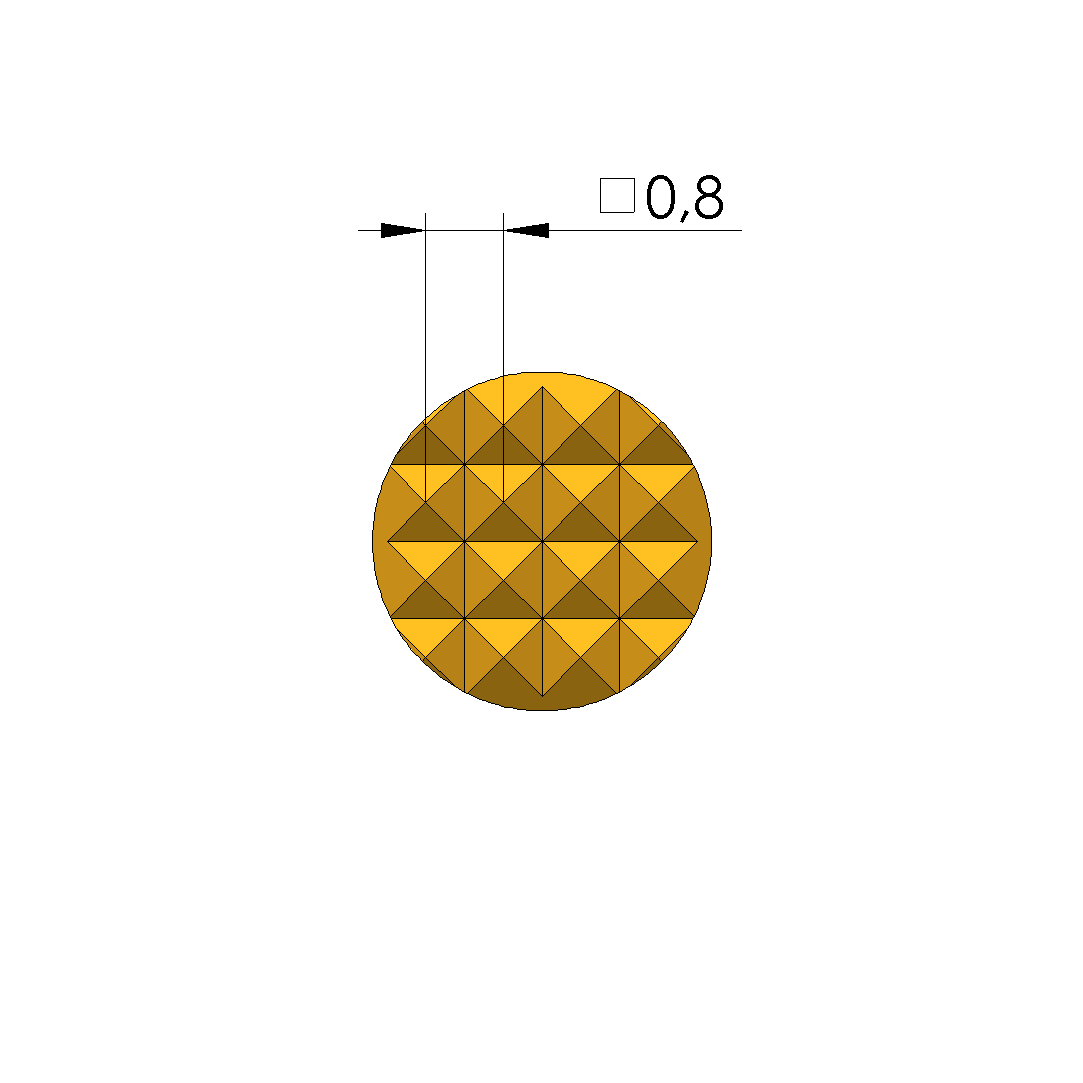

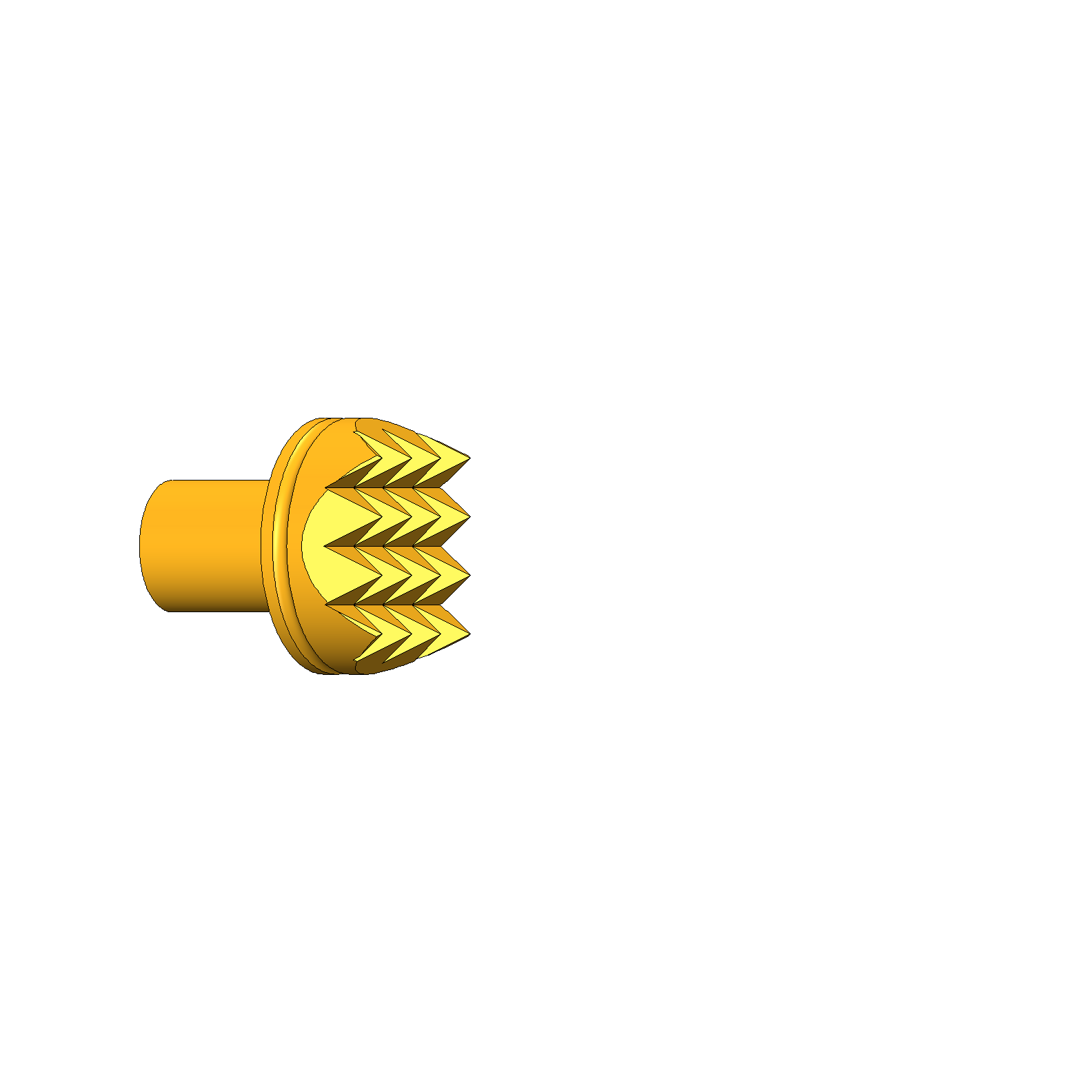

- Kopfform: 06 Waffel (Riffel)

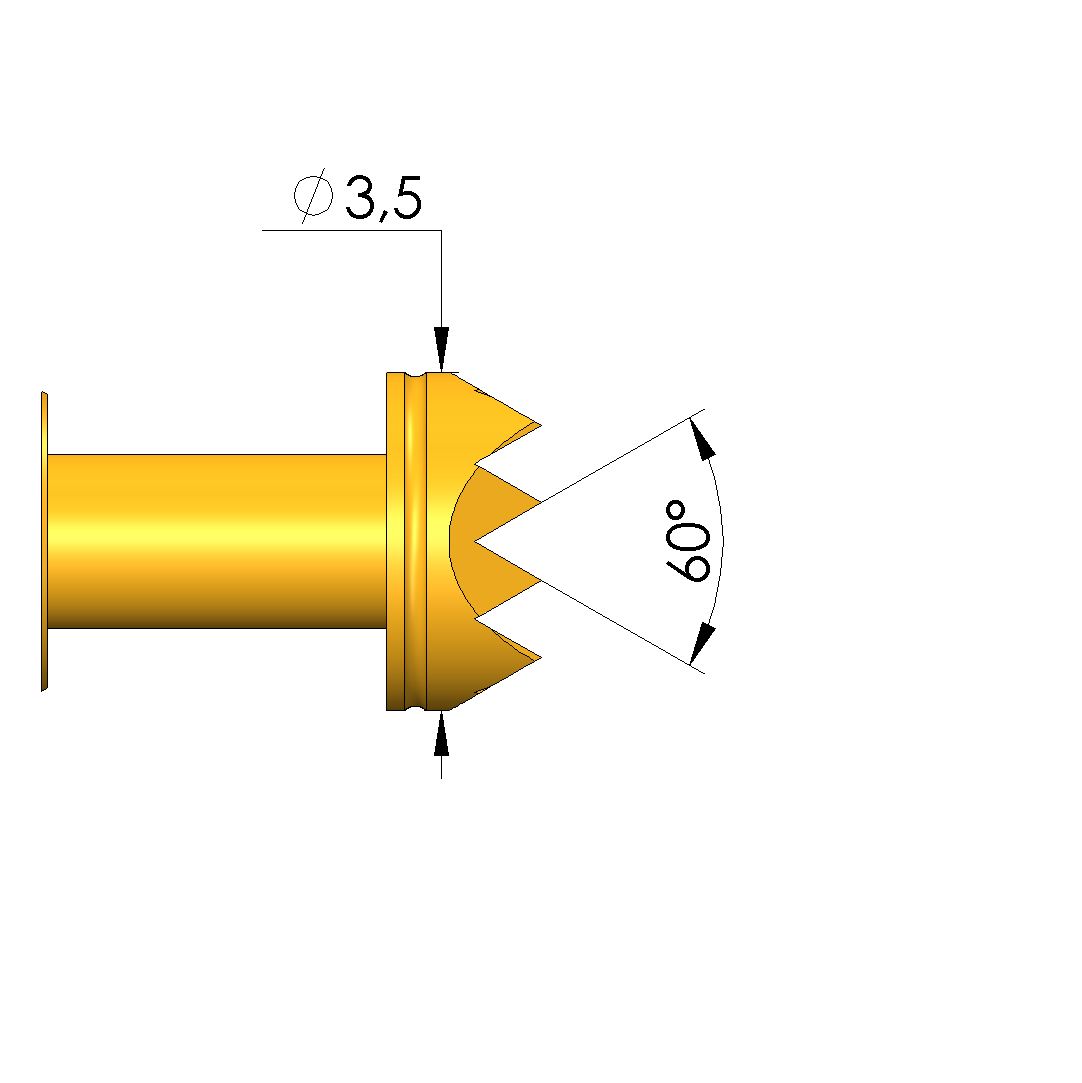

- Kopfdurchmesser: 3,5 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Mechanische Daten
- Gesamtlänge: 15,1 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 3,5 mm
- Federvorspannung: 0,45 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 1,5 N
- Arbeitshub: 2,8 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 30 A
- Durchgangswiderstand typisch max.: 20 mOhm
