Produktinformationen "HSS-120 306 400 A 1002 M"
- Bewährte Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Funktions- und Burn-in-Tests
- Große Auswahl an Kopfformen und Federkräften für optimalen Kontakt zum Prüfling
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
| Arbeitshub: | 4 mm |
|---|---|
| Einschraubdrehmoment: | 10 – 20 cNm |
| Federvorspannung: | 0,26 N |
| Passende Kontaktsteckhülse: | KS-113 M |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Standard HSS (geschraubt) |
| Unterproduktgruppe: | Standard HSS (geschraubt) |
| Baureihe: | HSS-120, HSS-120 M einschraubbar |
| E-Maß / Kragenmaß: | 2 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 1 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 10 mOhm |
| Kopfdurchmesser: | 4 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 28,3 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 5 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Bewährte Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Funktions- und Burn-in-Tests
- Große Auswahl an Kopfformen und Federkräften für optimalen Kontakt zum Prüfling
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
Weitere Produkte dieser Baureihe:
Technische Daten
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 10 mOhm
Mechanische Daten
- Gesamtlänge: 28,3 mm
- Federvorspannung: 0,26 N
- E-Maß / Kragenmaß: 2
- Maximaler Hub: 5,3 mm
- Arbeitshub: 4 mm
- Federkraft bei Arbeitshub: 1 N
- Stifthülsendurchmesser: 2,65 mm
Allgemeine Daten

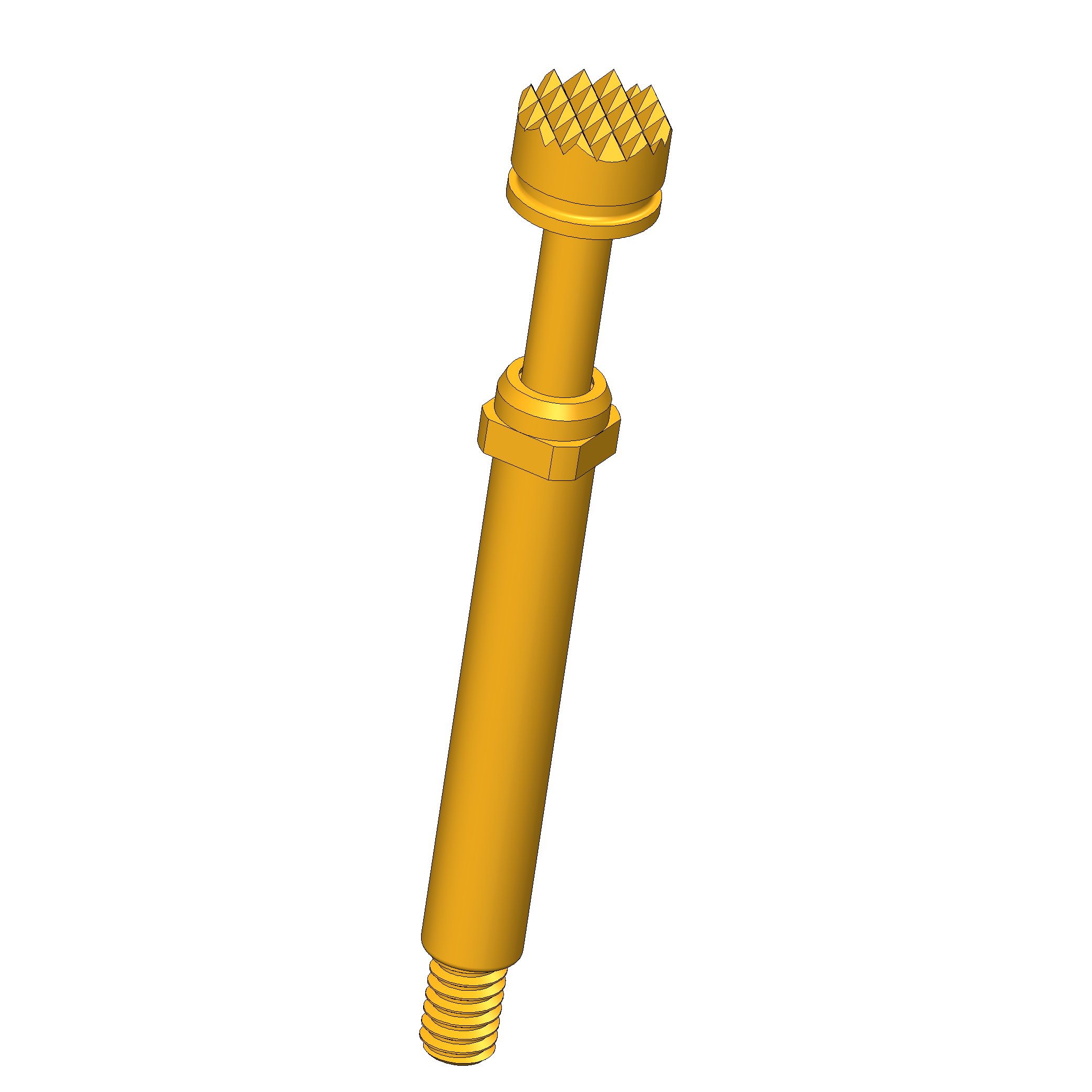

- Baureihe: HSS-120
- Raster: 5 mm
- Temperatur max.: 200 °C
- Temperatur min.: -100 °C
- Passende Kontaktsteckhülse: KS-113 M
- Kontaktierung von: Pin
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Unterproduktgruppe: Standard HSS (geschraubt)
- Produktgruppe: Hochstrom-Kontaktstifte
- RoHS-konform: ja
- Einschraubdrehmoment: 10 – 20 cNm
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Produktgruppe: Standard HSS (geschraubt)
- Baureihe: HSS-120 M einschraubbar
Daten zur Kopfform

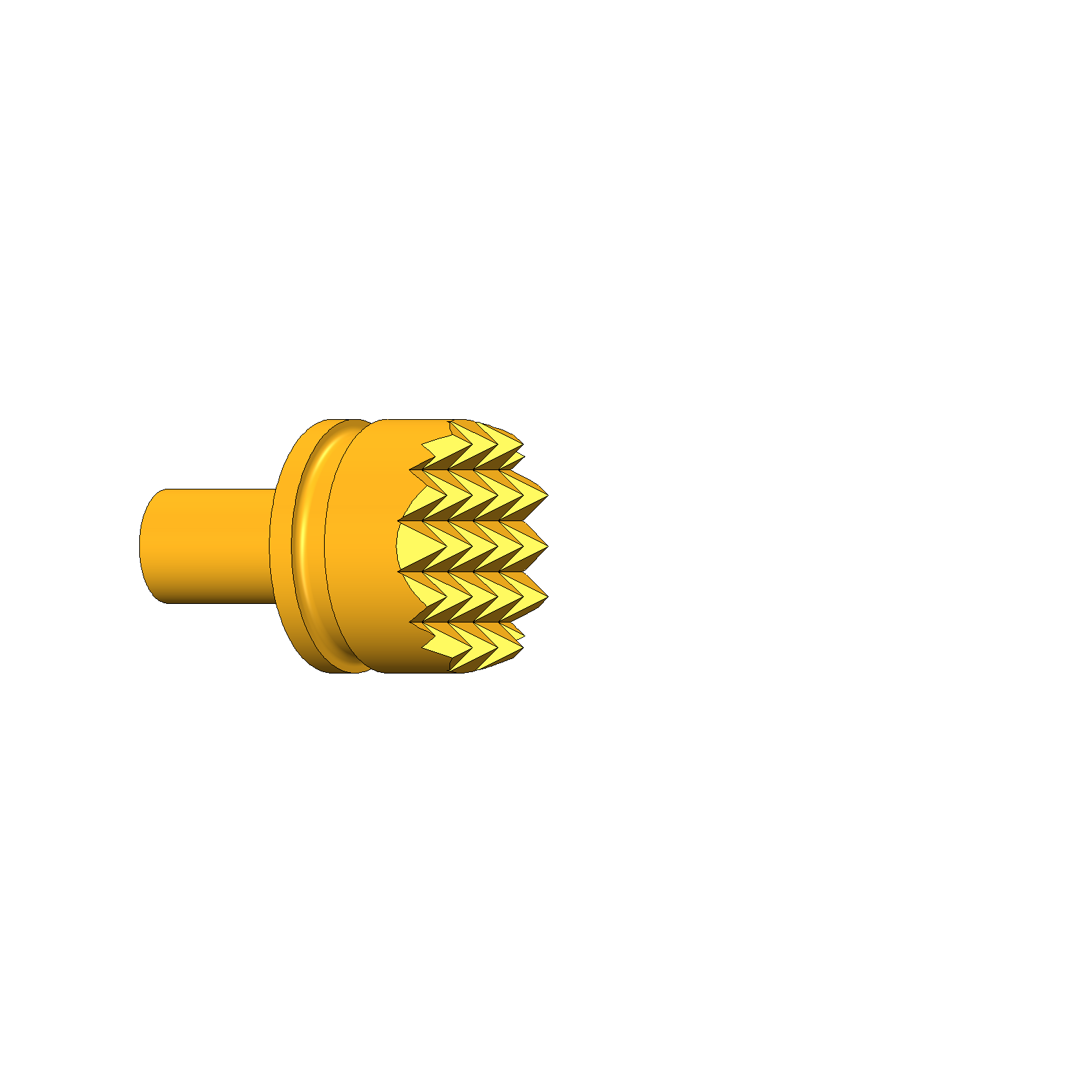

- Kopfform: 06 Waffel (Riffel)

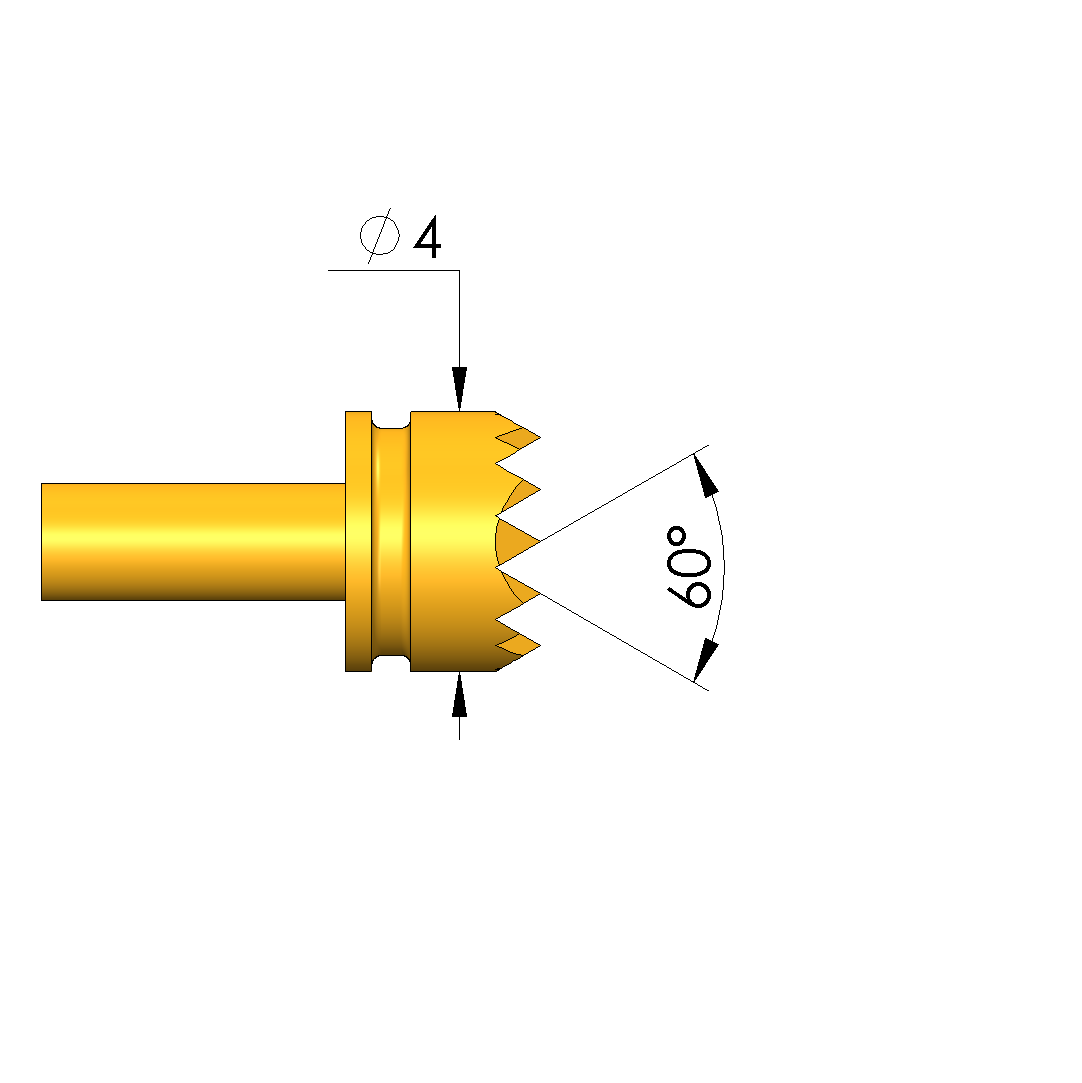

- Kopfdurchmesser: 4 mm
- Kopfform Werkstoff: 3 CuBe
- Kopfform Oberfläche: A Gold
