Produktinformation
Produktinformationen "HSS-118 306 130 A 1505"
- Bewährte und robuste Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Funktions- und Burn-in-Tests
- Große Auswahl an Kopfformen und Federkräften für optimalen Kontakt zum Prüfling
- Optimale Einstellung der Hubverhältnisse im Prüfadapter: Der Kontaktstift-Kragen (E-Maß) ist in unterschiedlichen Höhen lieferbar, was in Kombination mit den Kontaktsteckhülsen eine maximale Flexibilität der Einbauhöhe zulässt
| Arbeitshub: | 4 mm |
|---|---|
| Federvorspannung: | 0,5 N |
| Passende Kontaktsteckhülse: | KS-112 |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Standard HSS (gesteckt) |
| Unterproduktgruppe: | Standard HSS (gesteckt) |
| Baureihe: | HSS-118 |
| E-Maß / Kragenmaß: | 05 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 20 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 10 mOhm |
| Kopfdurchmesser: | 1,3 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 35,3 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,66 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Bewährte und robuste Hochstromstifte mit optimalem Verhältnis von Baugröße zu Strombelastbarkeit
- Niederohmstift mit Ri typisch: < 10 mOhm
- Zum Einsatz in Funktions- und Burn-in-Tests
- Große Auswahl an Kopfformen und Federkräften für optimalen Kontakt zum Prüfling
- Optimale Einstellung der Hubverhältnisse im Prüfadapter: Der Kontaktstift-Kragen (E-Maß) ist in unterschiedlichen Höhen lieferbar, was in Kombination mit den Kontaktsteckhülsen eine maximale Flexibilität der Einbauhöhe zulässt
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einbauart: steckbar
- Baureihe: HSS-118
- Kontaktierung von: Pin
- Verdrehgesichert: nein
- Einbauhöhe einstellbar: nein
- Raster: 2,54 mm
- Unterproduktgruppe: Standard HSS (gesteckt)
- Produktgruppe: Hochstrom-Kontaktstifte
- Produktgruppe: Standard HSS (gesteckt)
- RoHS-konform: ja
- Temperatur max.: 200 °C
- Schnellwechselsystem: ja
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Passende Kontaktsteckhülse: KS-112
- Temperatur min.: -100 °C

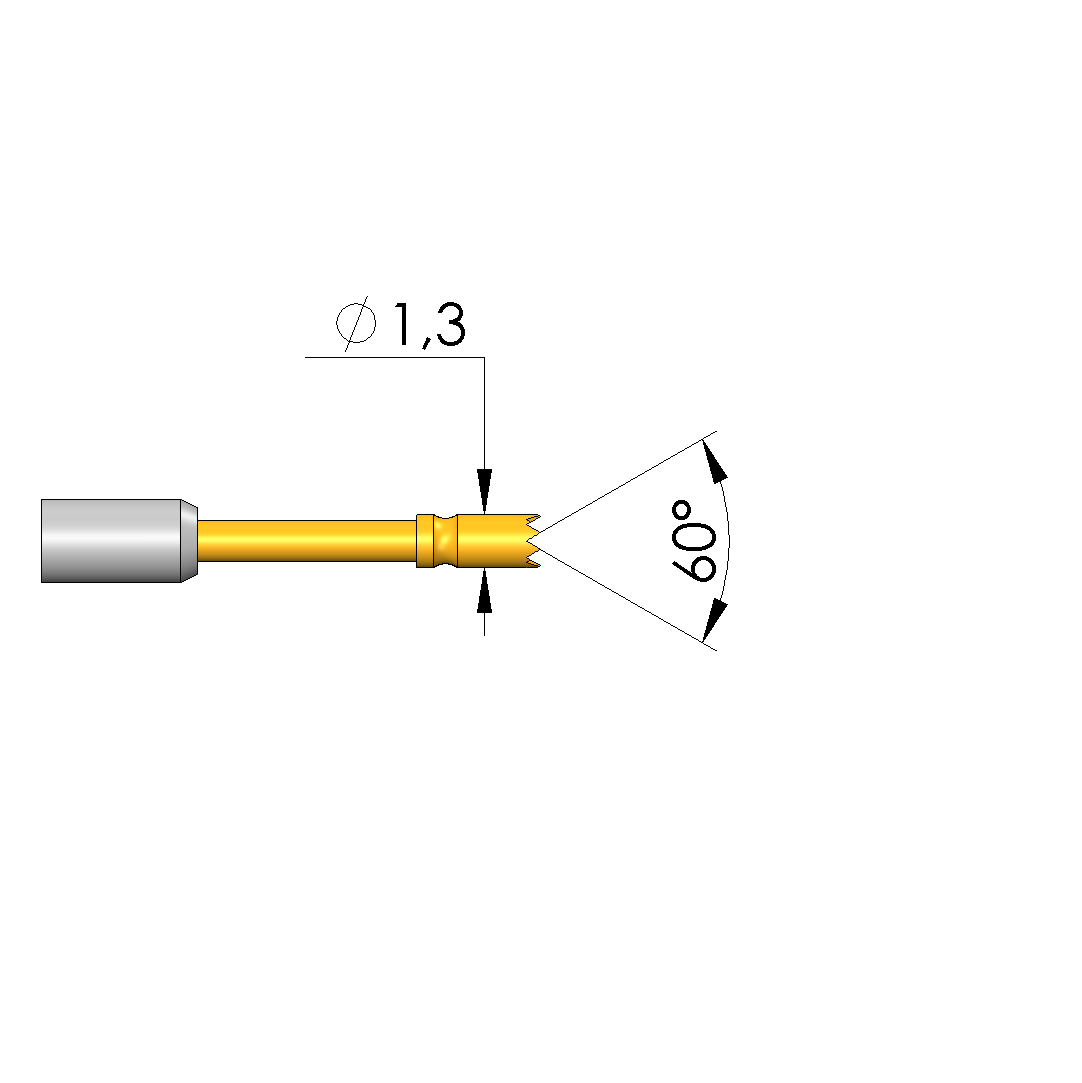

Daten zur Kopfform

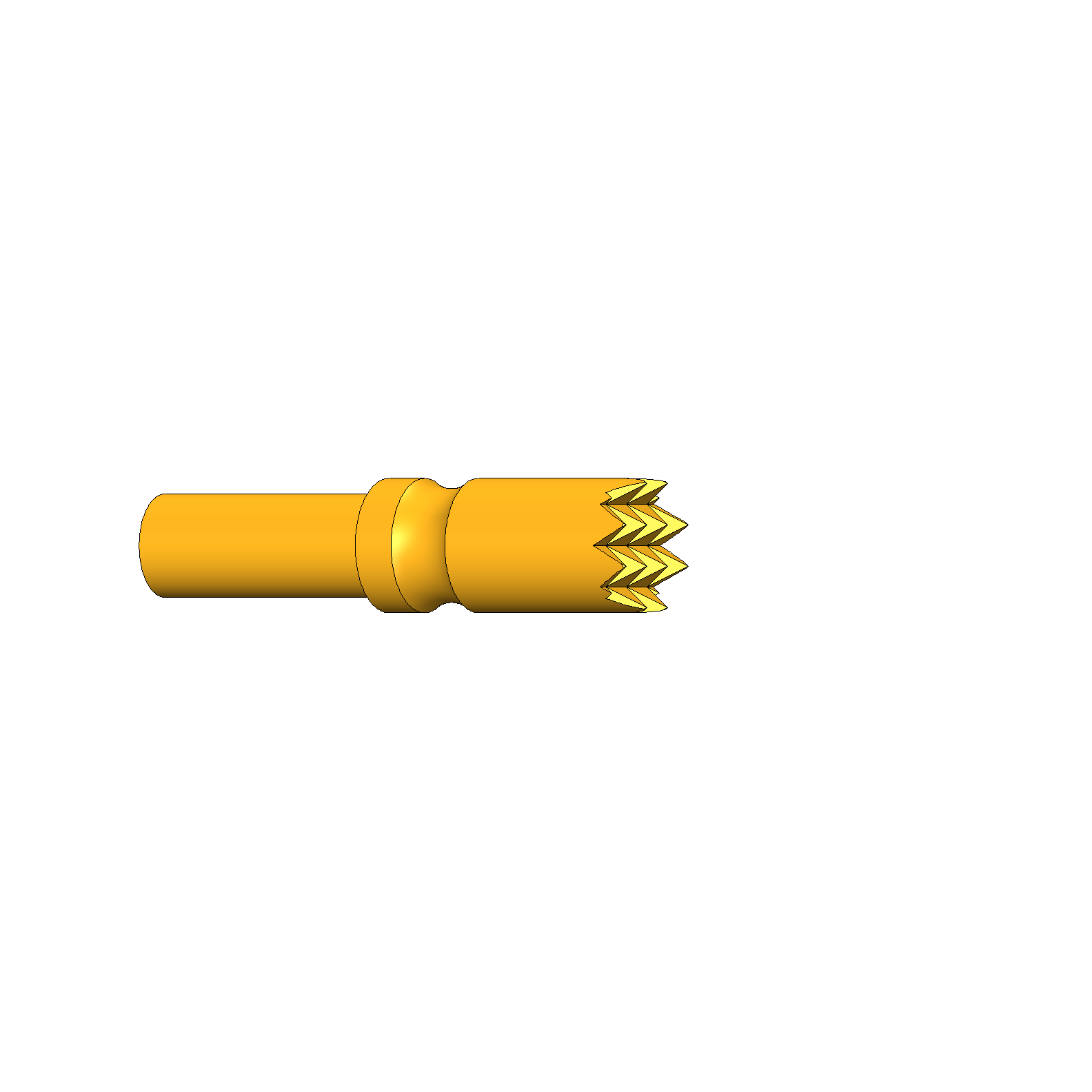

- Kopfform: 06 Waffel (Riffel)
- Kopfform Werkstoff: 3 CuBe
- Kopfdurchmesser: 1,3 mm
- Kopfform Oberfläche: A Gold

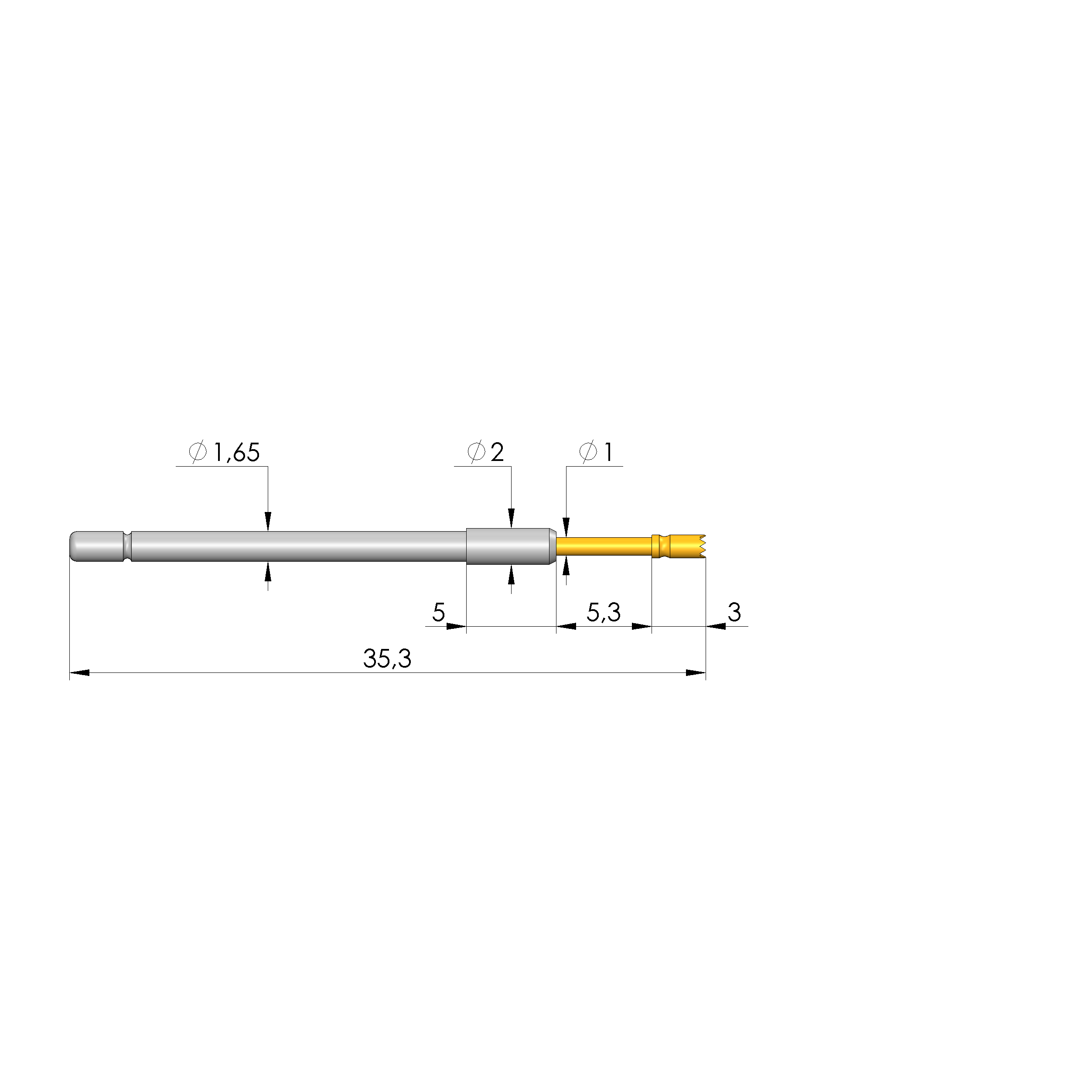

Mechanische Daten
- E-Maß / Kragenmaß: 05
- Stifthülsendurchmesser: 1,66 mm
- Maximaler Hub: 5,3 mm
- Gesamtlänge: 35,3 mm
- Federkraft bei Arbeitshub: 1,5 N
- Federvorspannung: 0,5 N
- Arbeitshub: 4 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 20 A
- Durchgangswiderstand typisch max.: 10 mOhm
