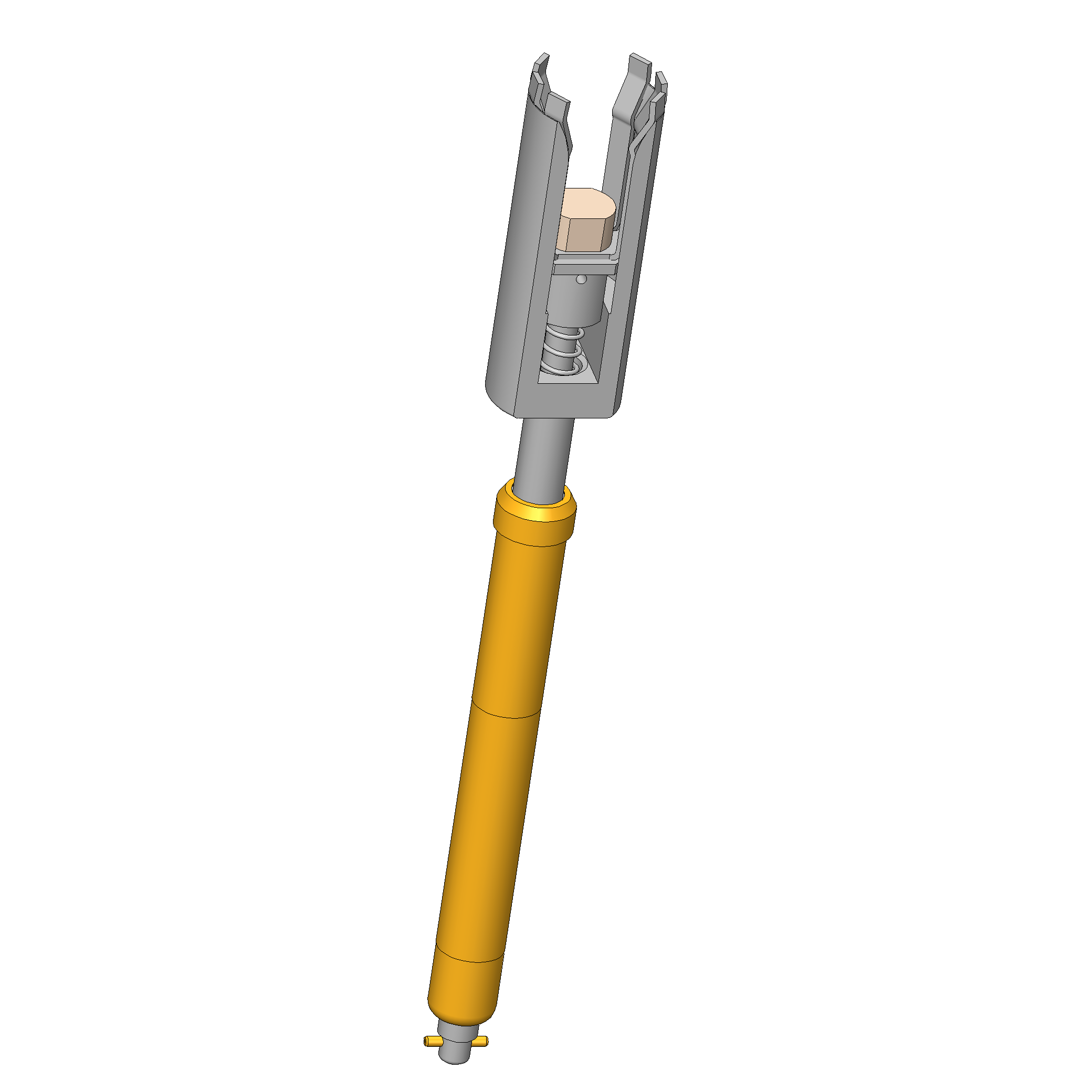

Produktinformationen "HKR-694 400 080 S 10002"
| Arbeitshub: | 4,4 mm |
|---|---|
| Federvorspannung: | 6,11 N |
| Passende Kontaktsteckhülse: | KS-617 |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Hochstromklemmen (flach / rund) |
| Unterproduktgruppe: | Hochstromklemmen (flach / rund) |
| Baureihe: | HKR-694 |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 00 Flach mit Bohrung |
| Strombelastbarkeit / Nennstrom: | 15 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 10 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 10 mOhm |
| Kopfdurchmesser: | 6,8 mm |
| Maximaler Hub: | 5,5 mm |
| Temperatur max.: | 150 °C |
| Gesamtlänge: | 56,2 mm |
| Kontaktierung von: | Pfosten |
| Kopfform Oberfläche: | S Silber |
| Raster: | 6,4 mm |
| Verdrehgesichert: | ja |
| Kopfform Werkstoff: | 6 Bronze |
| Magnetisch: | ja |
| Einbauart: | Bayonet |
| Stifthülsendurchmesser: | 3,5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Mechanische Daten
- Gesamtlänge: 56,2 mm
- Stifthülsendurchmesser: 3,5 mm
- Maximaler Hub: 5,5 mm
- Federvorspannung: 6,11 N
- E-Maß / Kragenmaß: 02
- Federkraft bei Arbeitshub: 10 N
- Arbeitshub: 4,4 mm
Allgemeine Daten
- Produktgruppe: Hochstrom-Kontaktstifte
- Produktgruppe: Hochstromklemmen (flach / rund)
- Unterproduktgruppe: Hochstromklemmen (flach / rund)
- Baureihe: HKR-694
- Raster: 6,4 mm
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: Bayonet
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Passende Kontaktsteckhülse: KS-617
- Temperatur min.: -100 °C
- Temperatur max.: 150 °C
- RoHS-konform: ja
Daten zur Kopfform

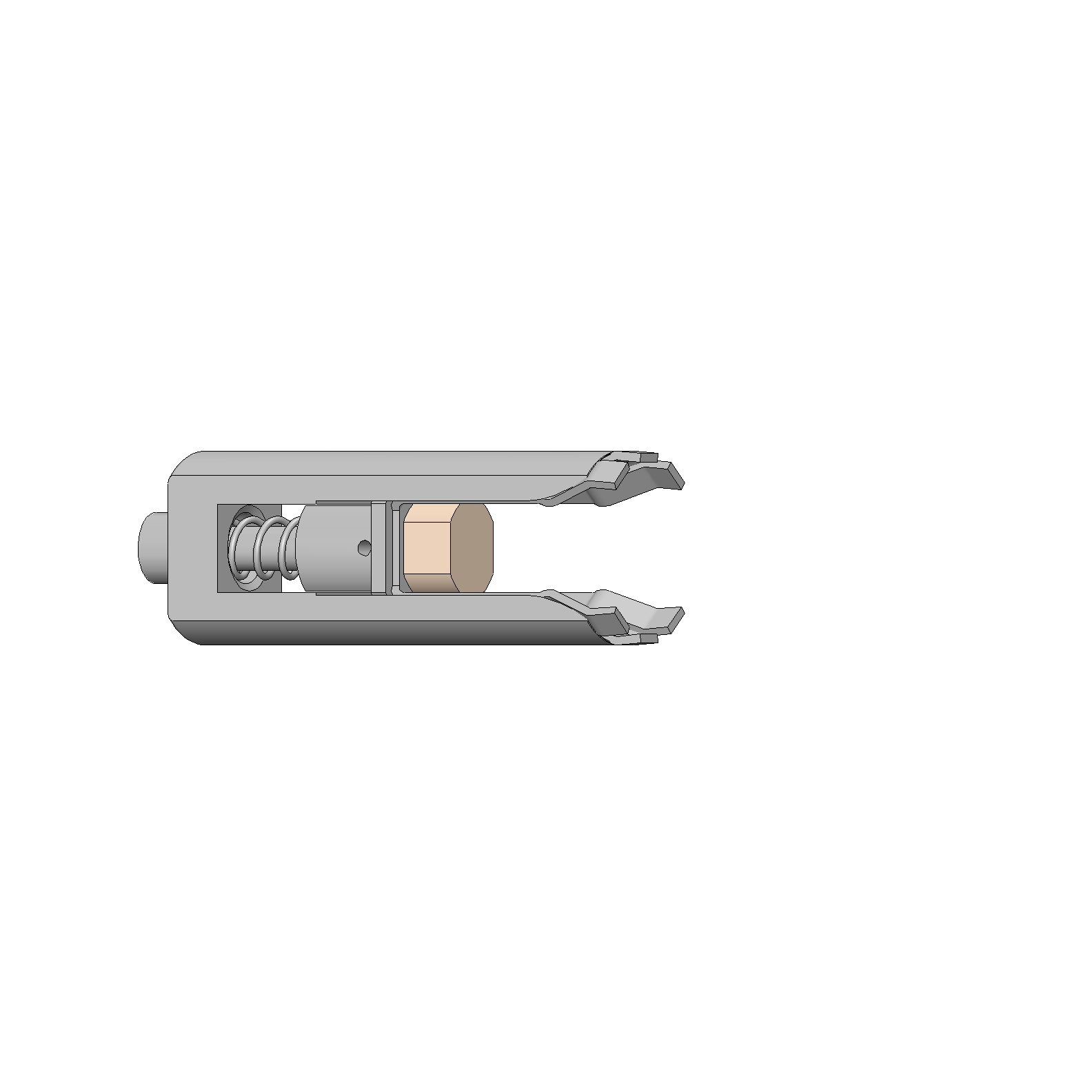

- Kopfform: 00 Flach mit Bohrung

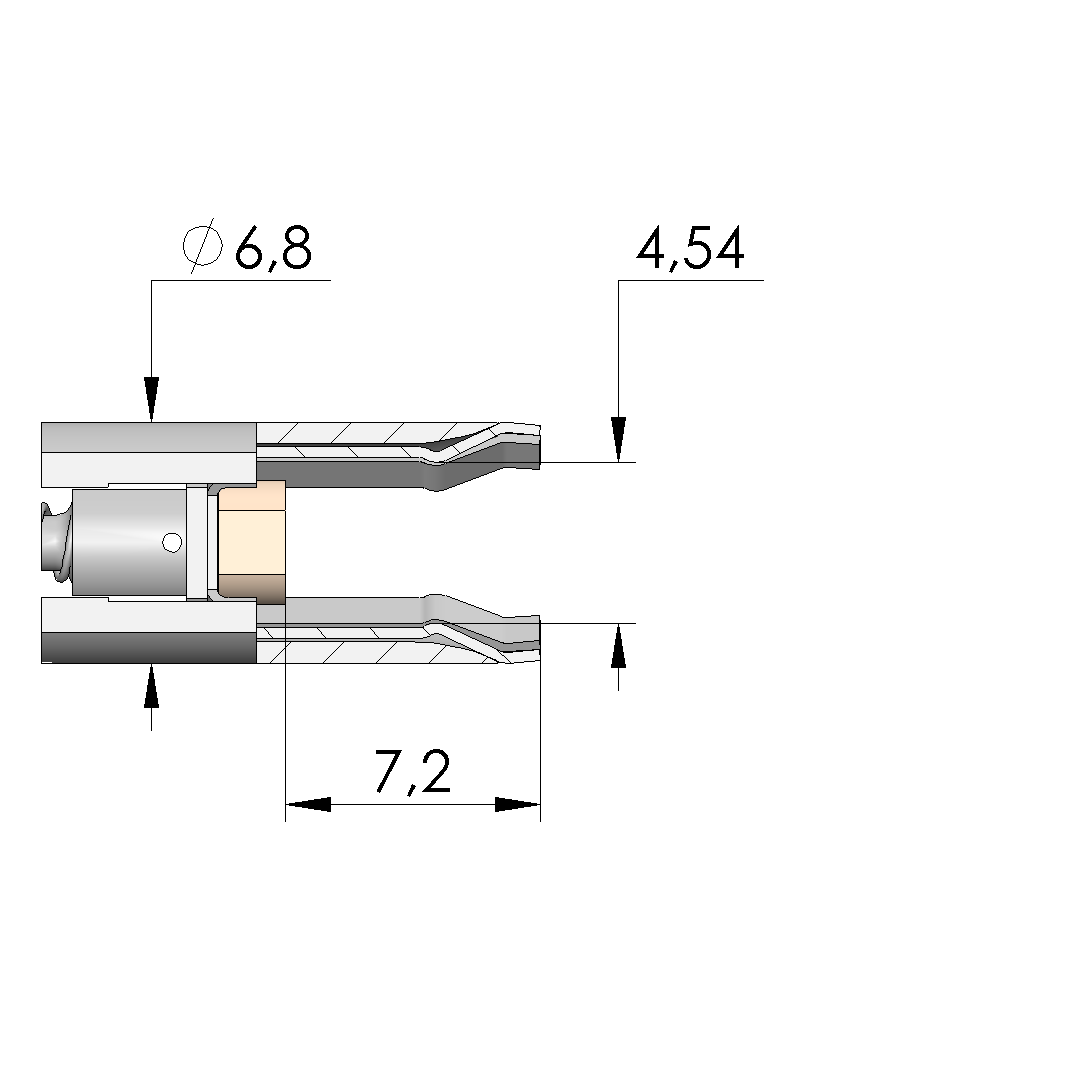

- Kopfdurchmesser: 6,8 mm
- Kopfform Oberfläche: S Silber
- Kopfform Werkstoff: 6 Bronze
Elektrische Daten

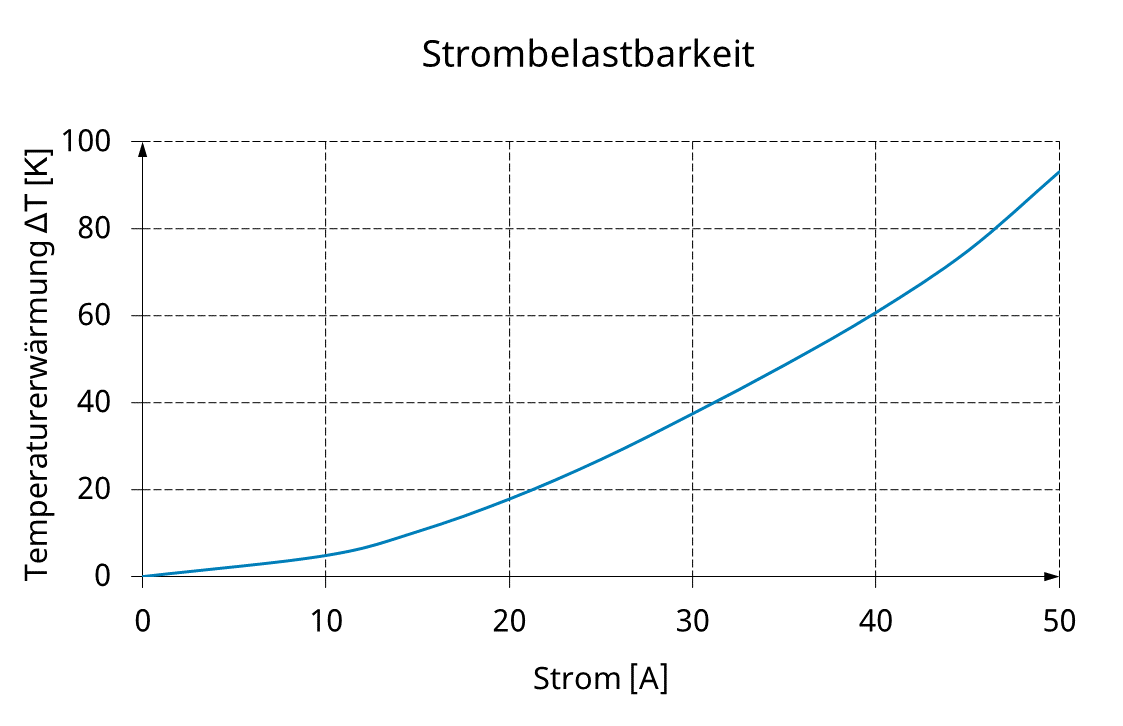

- Strombelastbarkeit / Nennstrom: 15 A
- Durchgangswiderstand typisch max.: 10 mOhm
