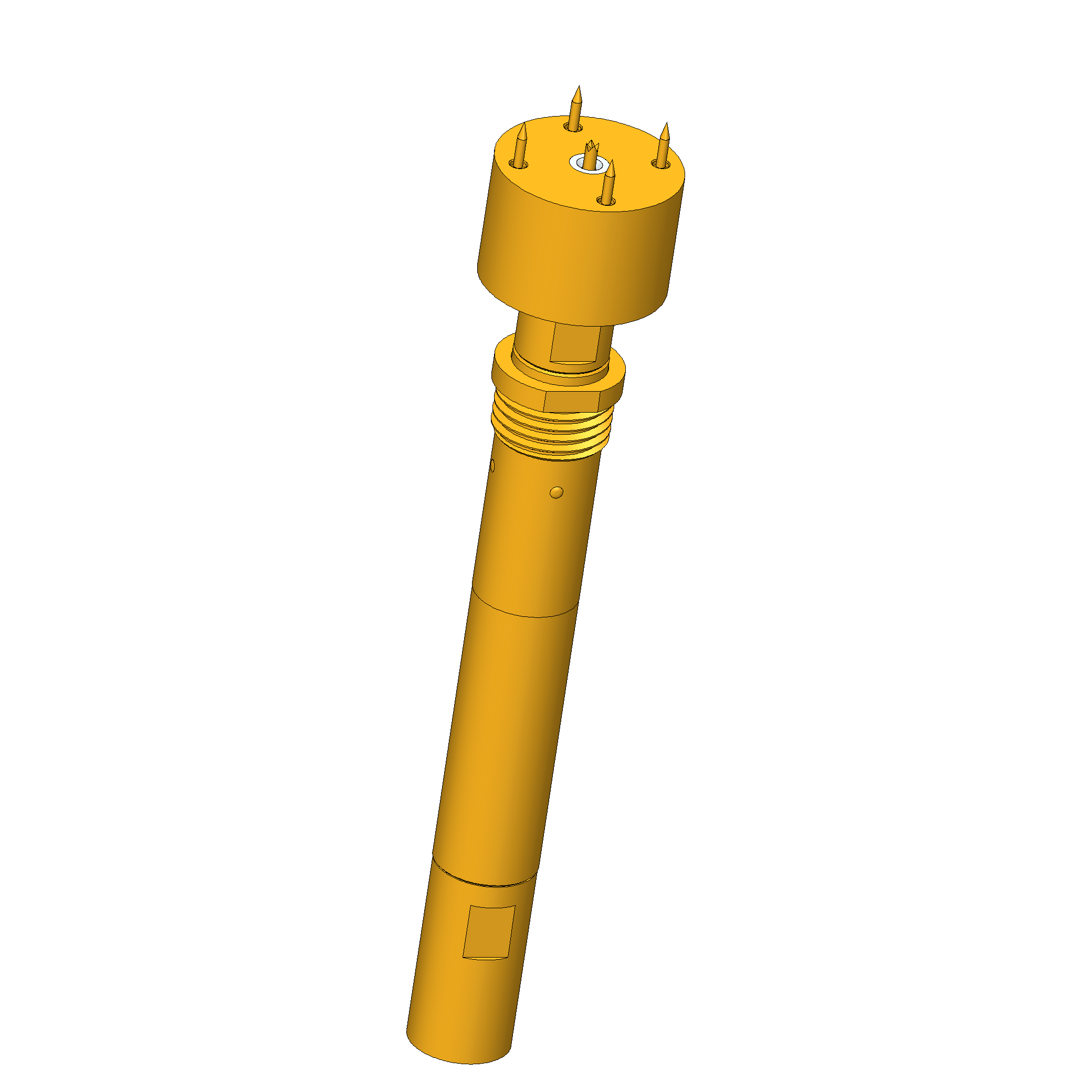

Produktinformationen "HFS-840 204 051 A 9202V2-3604M"
- Lange Standardbaureihe
- Bis 4 GHz
- Kabel-Interface MCX
- Zum Einstecken
- Kontaktsteckhülse KS-810, KS-810 R, KS-810 F
| Anzahl Signalleiter: | 1 |
|---|---|
| Anzugsmoment in KS: | 10 – 20 cNm |
| Arbeitshub Außenleiter: | 4,5 mm |
| Arbeitshub Signalleiter: | 0 mm |
| Außenleiter wechselbar: | KO-810-0080 |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 9,2 N |
| Federkraft je Signalleiter bei Arbeitshub: | 0 N |
| KS-Unterbaureihe: | KS-810 Steckversion |

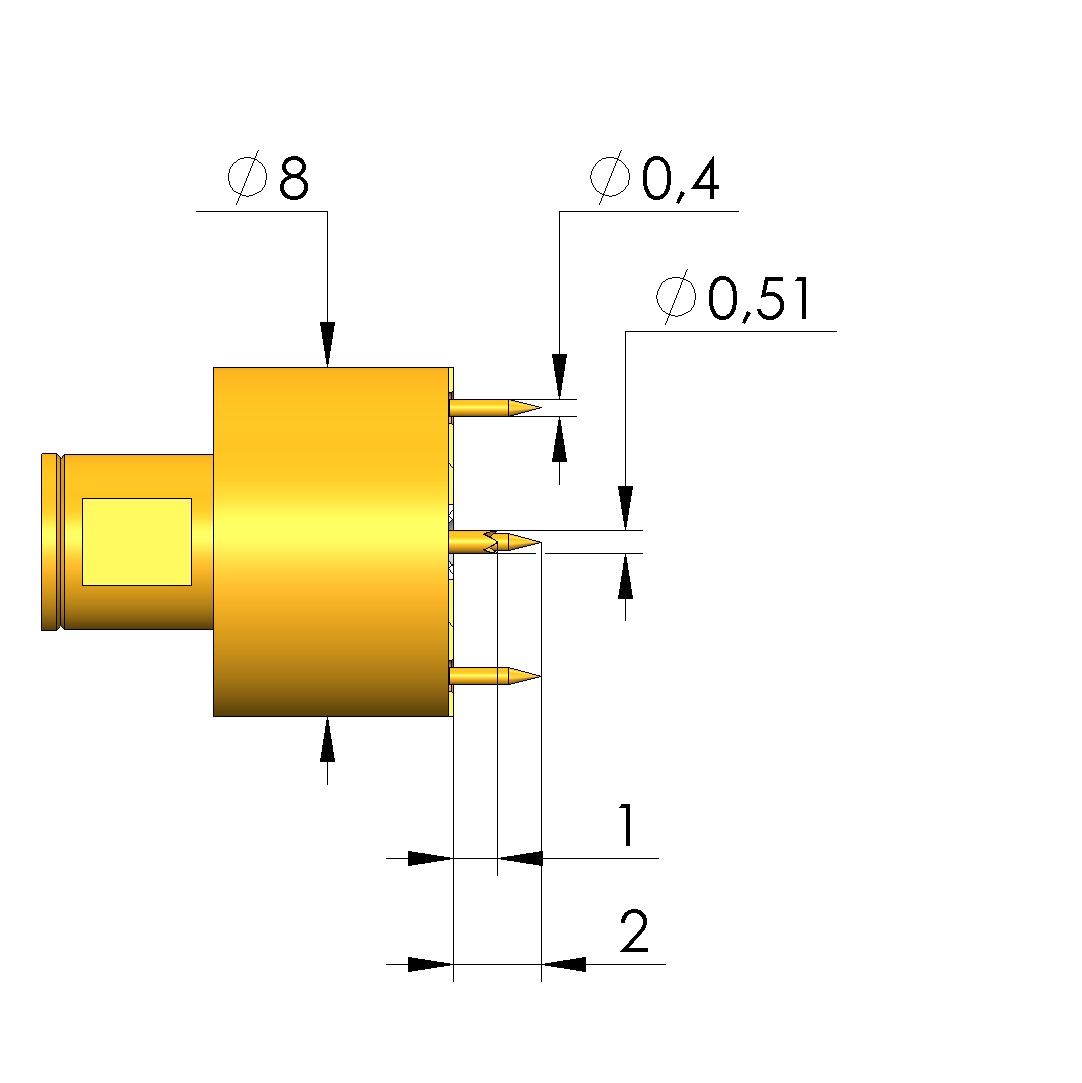

| Kopfdurchmesser Außenleiter: | 8 mm |
| Kopfdurchmesser Signalleiter: | 0,51 mm |

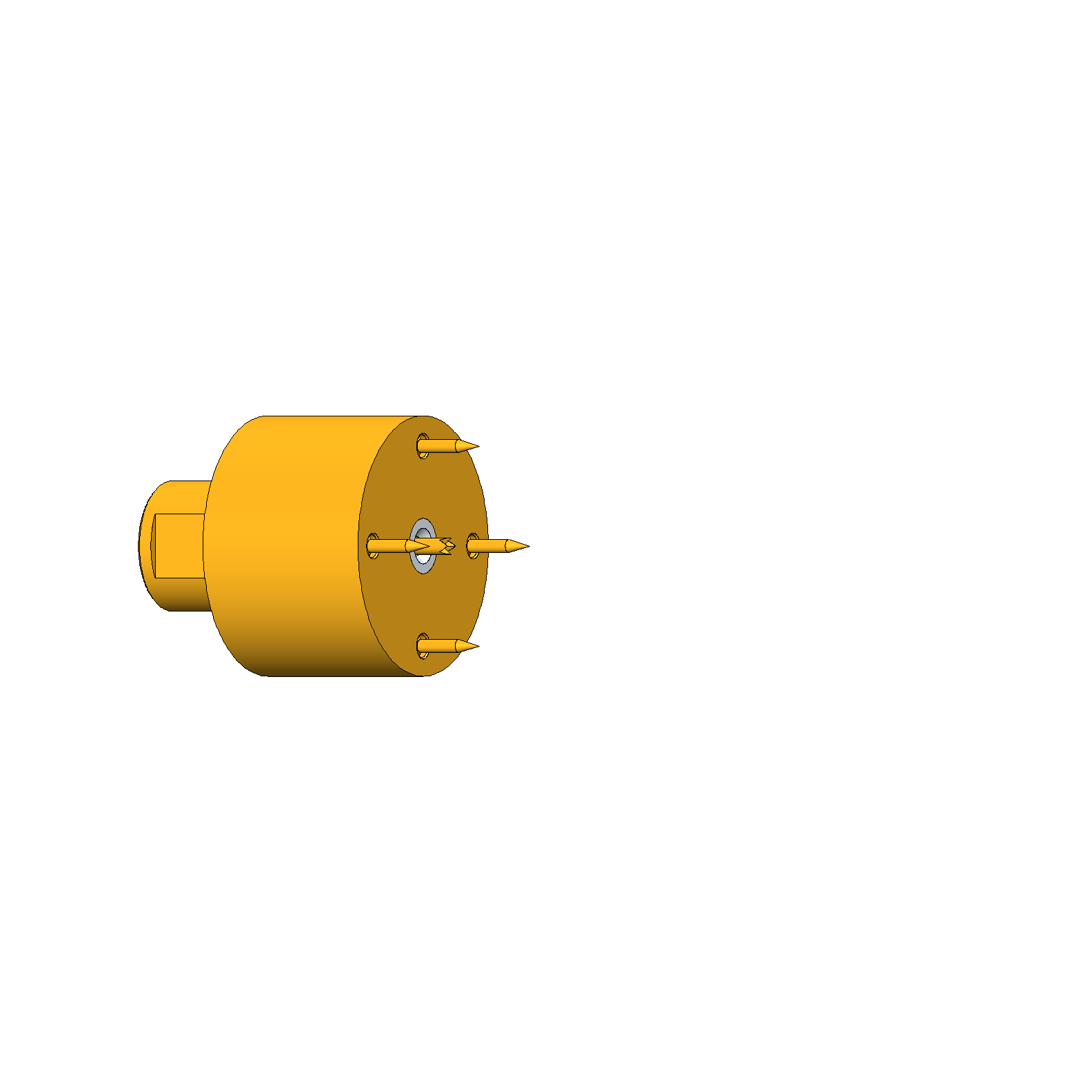

| Kopfform Außenleiter: | 01 Spitze 30°, selbstreinigend |
| Kopfform Signalleiter: | 04 Krone, 4-Zacken |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 2 Stahl |
| Max. Strombelastbarkeit Außenleiter: | 3 A |
| Max. Strombelastbarkeit Signalleiter: | 2 A |
| Maximaler Hub Außenleiter: | 5,5 mm |
| Maximaler Hub Signalleiter: | 0 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | UKS-051204051A |
| Produktgruppe: | HFS Hochfrequenz Kontaktstifte |
| Baureihe: | HFS-840 |
| Unterbaureihe: | HFS-840 |
| Frequenzbereich bis zu: | 4 GHz |
| Gesamtfederkraft bei Arbeitshub: | 9,2 N |
| Interface passendes Assembly: | MCX 50 Ohm |
| Temperatur min.: | -40 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 50 Ohm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 44 mm |
| Prüfling / Kontakt: | PCB Pad GGSGG |
| Einbauhöhe ohne Kontaktsteckhülse: | 12,5 mm |

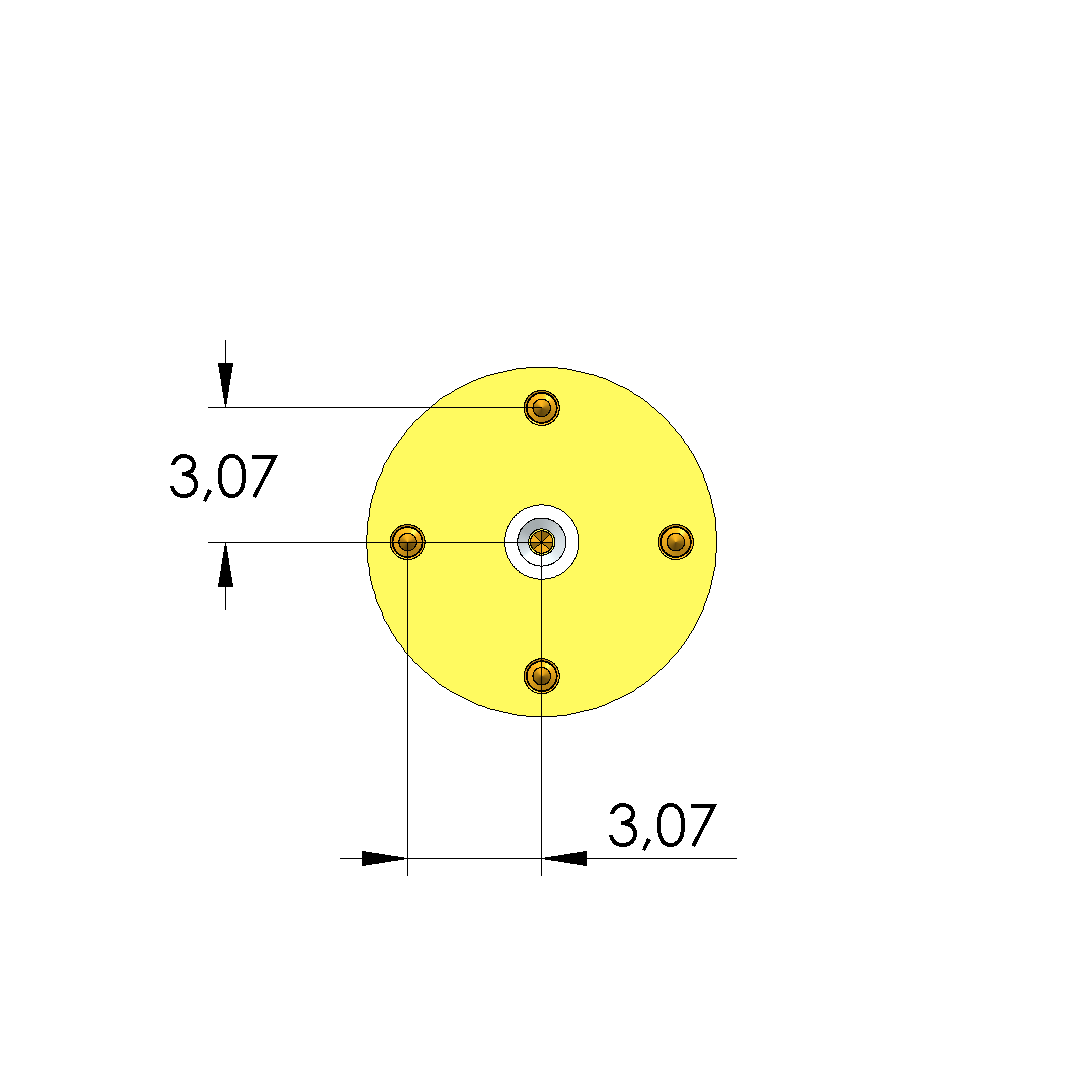

| Raster: | 8,5 mm |
| Verdrehgesichert: | ja |
| Spannungsfestigkeit: | 1,1 kV |
| Durchgehender Kolben: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 4,5 mm |
Anmelden
Produkt Details
- Lange Standardbaureihe
- Bis 4 GHz
- Kabel-Interface MCX
- Zum Einstecken
- Kontaktsteckhülse KS-810, KS-810 R, KS-810 F
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Raster: 8,5 mm
- Verdrehgesichert: ja
- Einbauart: steckbar
- Temperatur max.: 80 °C
- Durchgehender Kolben: ja
- Produktgruppe: HFS Hochfrequenz Kontaktstifte
- Schwimmend gelagert: nein
- Interface passendes Assembly: MCX 50 Ohm
- KS-Unterbaureihe: KS-810 Steckversion
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- RoHS-konform: ja
- Baureihe: HFS-840
- Unterbaureihe: HFS-840
- Temperatur min.: -40 °C
- Prüfling / Kontakt: PCB Pad GGSGG
Daten zum Signalleiter
- Arbeitshub Signalleiter: 0 mm
- Kopfdurchmesser Signalleiter: 0,51 mm
- Anzahl Signalleiter: 1
- Kopfform Signalleiter: 04 Krone, 4-Zacken
- Kopfform Signalleiter Werkstoff: 2 Stahl
- Kopfform Signalleiter Oberfläche: A Gold
- Signalleiter wechselbar: UKS-051204051A
- Max. Strombelastbarkeit Signalleiter: 2 A
- Maximaler Hub Signalleiter: 0 mm
- Federkraft je Signalleiter bei Arbeitshub: 0 N
Mechanische Daten
- Anzugsmoment in KS: 10 – 20 cNm
- Gesamtfederkraft bei Arbeitshub: 9,2 N

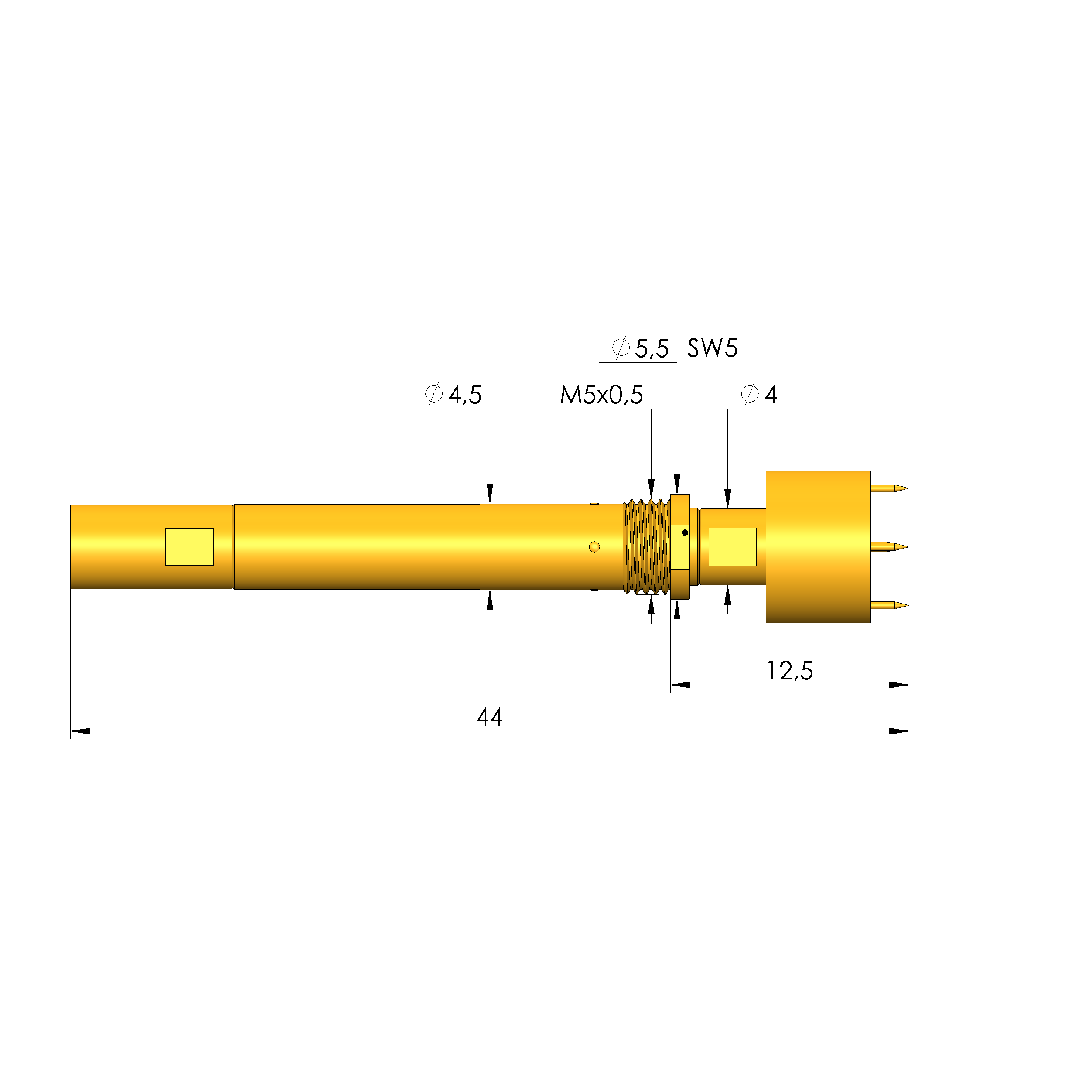

- Gesamtlänge: 44 mm
- Stifthülsendurchmesser: 4,5 mm
- Einbauhöhe ohne Kontaktsteckhülse: 12,5 mm
Elektrische Daten
- Frequenzbereich bis zu: 4 GHz
- Spannungsfestigkeit: 1,1 kV
- Impedanz: 50 Ohm
Daten zum Außenleiter
- Kopfform Außenleiter: 01 Spitze 30°, selbstreinigend
- Arbeitshub Außenleiter: 4,5 mm
- Außenleiter wechselbar: KO-810-0080
- Max. Strombelastbarkeit Außenleiter: 3 A
- Maximaler Hub Außenleiter: 5,5 mm
- Federkraft gesamt Außenleiter bei Arbeitshub: 9,2 N
- Kopfdurchmesser Außenleiter: 8 mm
