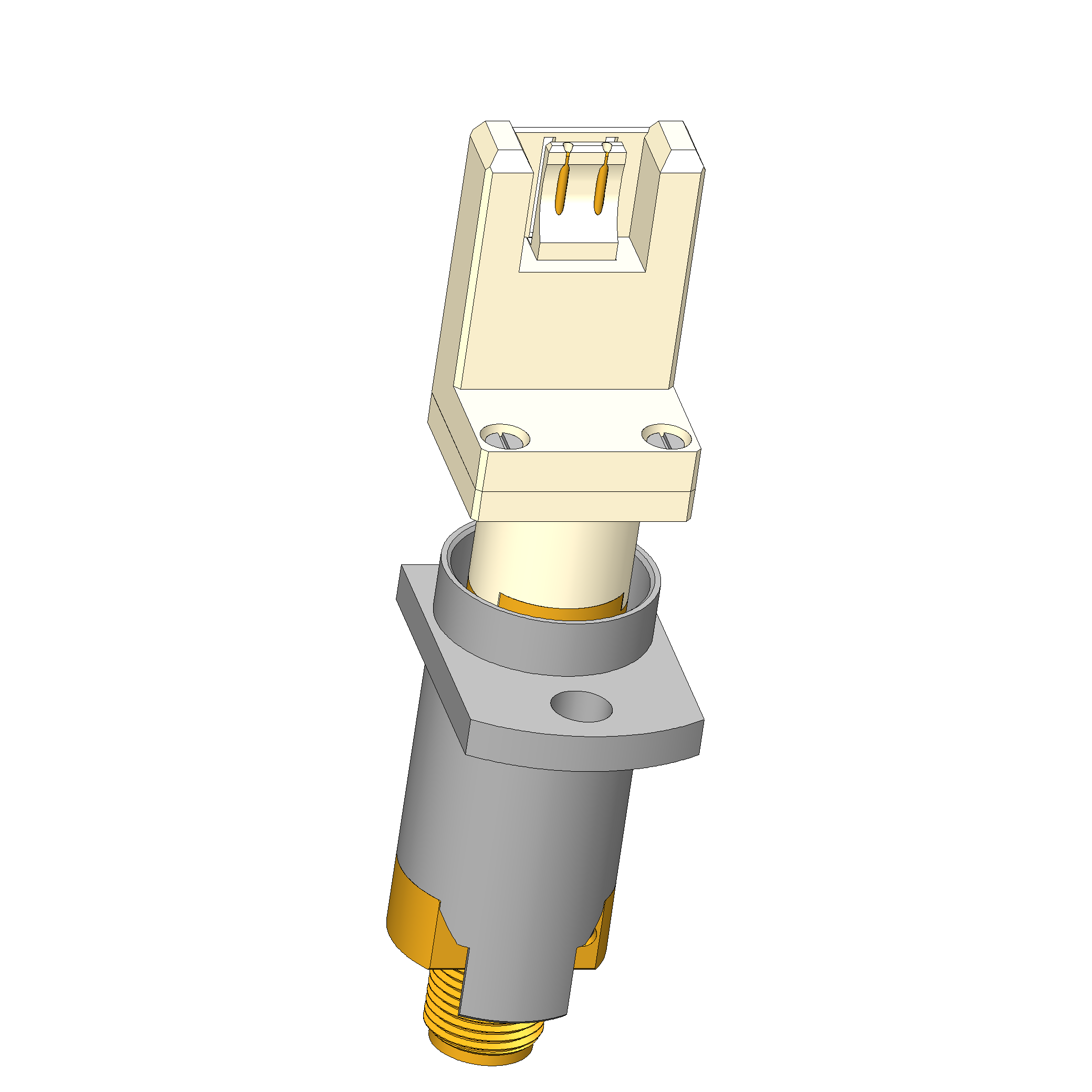

Produktinformationen "HFS-821 302 045 A 9905 MX48"
- Zur Kontaktierung differentieller Steckerverbinder der MX- und USCAR-Serien im Automotive-Bereich
- Anschlüsse über Kabel-Interface SE-821
- Schwimmung eingebaut
- Montage über einseitige Flanschbefestigung
| Anzahl Signalleiter: | 2 1 differentielles Paar |
|---|---|
| Arbeitshub Außenleiter: | 3,5 mm |
| Arbeitshub Signalleiter: | 0 mm |
| Außenleiter wechselbar: | nein |
| Empfohlenes Drehmoment am Interface: | 10 cNm |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 10 N |
| Kopfdurchmesser Außenleiter: | 0,45 mm |
| Kopfdurchmesser Signalleiter: | 0,45 mm |

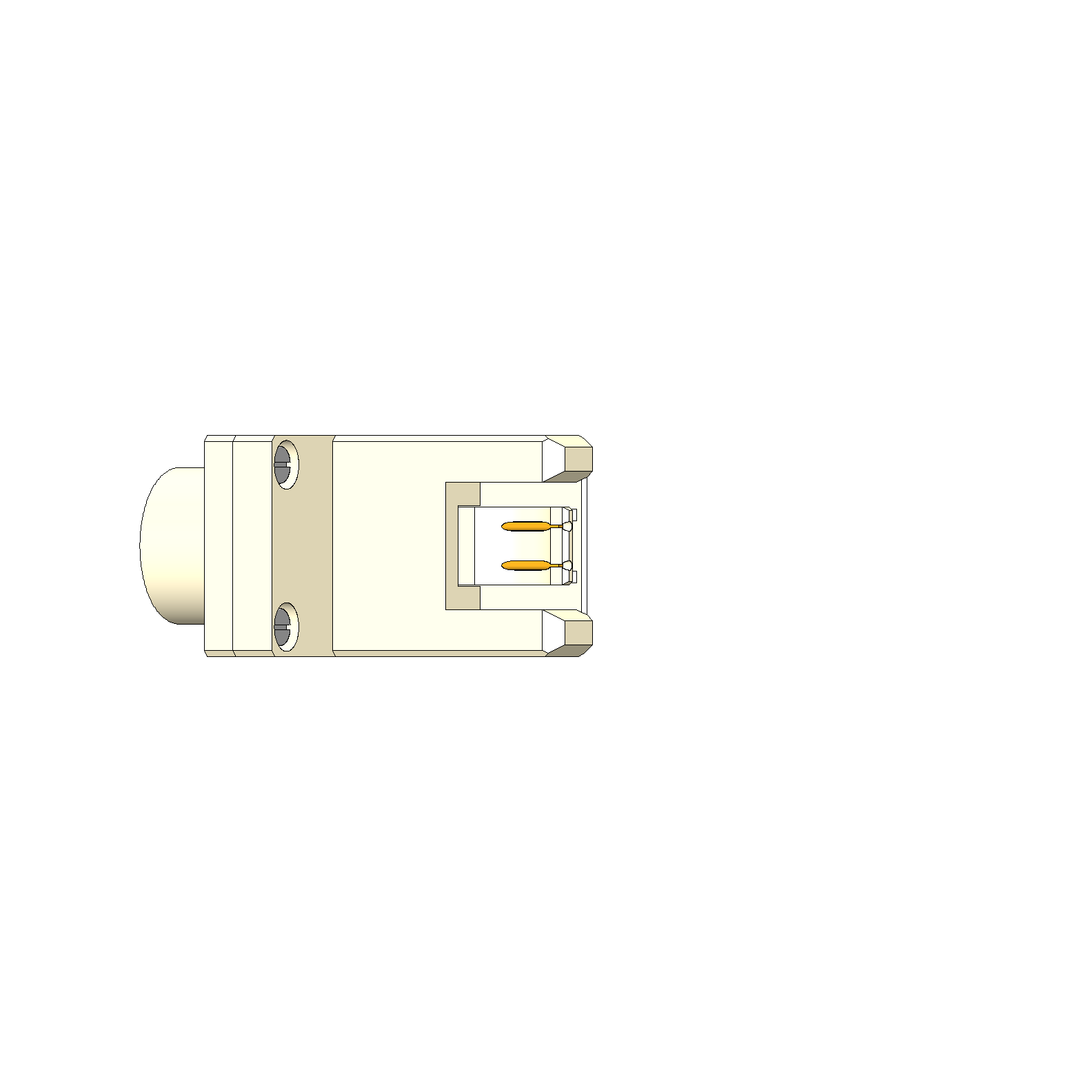

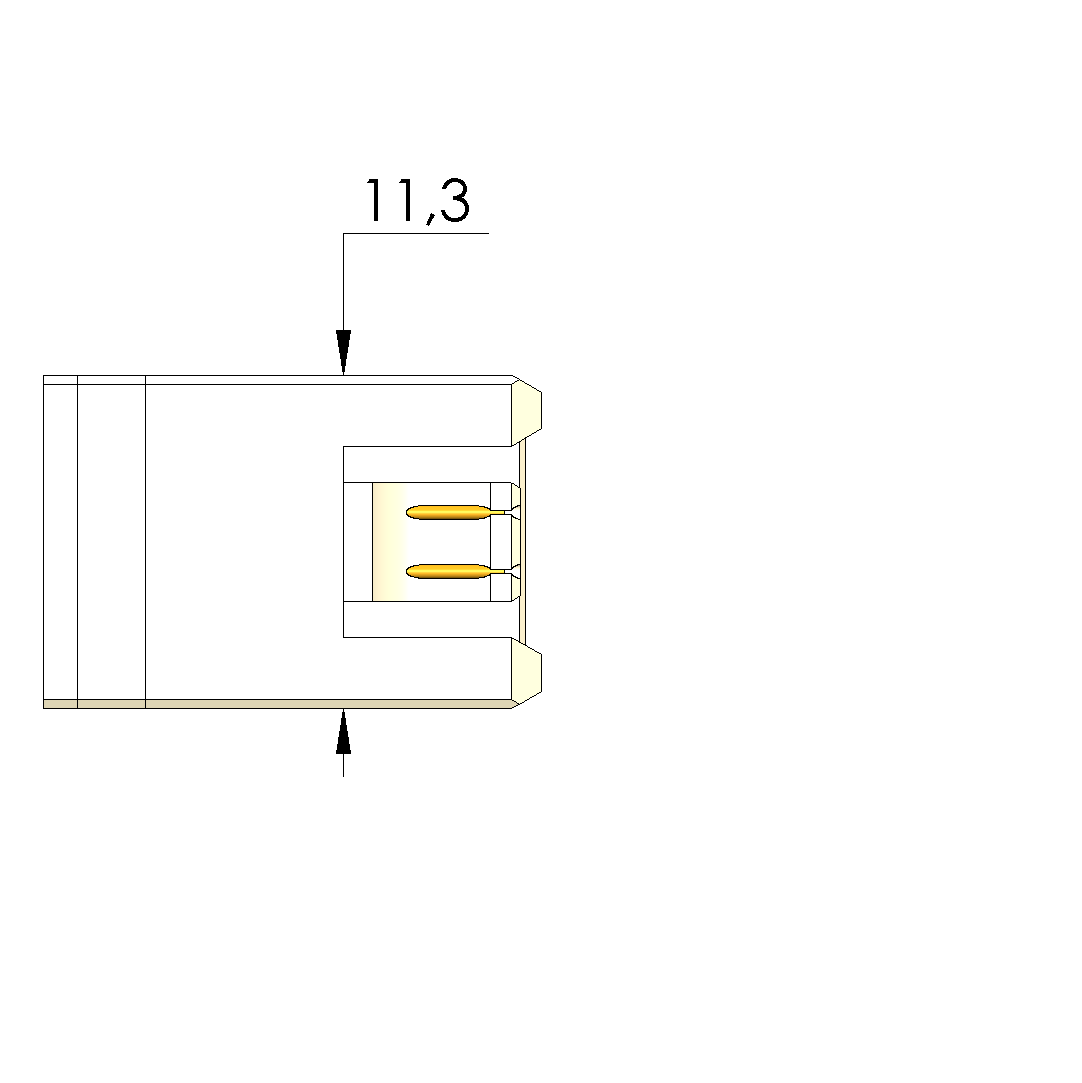

| Kopfform Außenleiter: | 02 Flach |
| Kopfform Signalleiter: | 02 Flach |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 3 A |
| Max. Strombelastbarkeit Signalleiter: | 3 A |
| Maximaler Hub Außenleiter: | 5 mm |
| Maximaler Hub Signalleiter: | 0 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | ja |
| Signalleiter wechselbar: | nein |
| Produktgruppe: | HFS Hochfrequenz Kontaktstifte |
| Baureihe: | HFS-821 |
| Unterbaureihe: | HFS-821 |
| Gesamtfederkraft bei Arbeitshub: | 10 N |
| Interface passendes Assembly: | SE-821 MX48 Stecker 2pol geschraubt für HFS-821/MX48 |
| Temperatur min.: | -40 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 100 Ohm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 49,4 mm |
| Prüfling / Kontakt: | MX48 |
| Einbauhöhe ohne Kontaktsteckhülse: | 27,4 mm |
| Geschlecht Prüfling: | F Signalleiter weiblich / Buchse |
| Raster: | 12,5 mm |
| Verdrehgesichert: | ja |
| Durchgehender Kolben: | ja |
| Einbauart: | Flansch |
| Stifthülsendurchmesser: | 11 mm |
Anmelden
Produkt Details
- Zur Kontaktierung differentieller Steckerverbinder der MX- und USCAR-Serien im Automotive-Bereich
- Anschlüsse über Kabel-Interface SE-821
- Schwimmung eingebaut
- Montage über einseitige Flanschbefestigung
Weitere Produkte dieser Baureihe:
Technische Daten
Daten zum Signalleiter
- Arbeitshub Signalleiter: 0 mm
- Anzahl Signalleiter: 2 1 differentielles Paar
- Kopfform Signalleiter Werkstoff: 3 CuBe
- Kopfform Signalleiter Oberfläche: A Gold
- Kopfdurchmesser Signalleiter: 0,45 mm
- Signalleiter wechselbar: nein
- Maximaler Hub Signalleiter: 0 mm
- Max. Strombelastbarkeit Signalleiter: 3 A
- Kopfform Signalleiter: 02 Flach
Allgemeine Daten
- Verdrehgesichert: ja
- Temperatur max.: 80 °C
- Interface passendes Assembly: SE-821 MX48 Stecker 2pol geschraubt für HFS-821/MX48
- Durchgehender Kolben: ja
- Prüfling / Kontakt: MX48
- Schwimmend gelagert: ja
- Unterbaureihe: HFS-821
- Produktgruppe: HFS Hochfrequenz Kontaktstifte
- Empfohlenes Drehmoment am Interface: 10 cNm
- Baureihe: HFS-821
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- RoHS-konform: ja
- Geschlecht Prüfling: F Signalleiter weiblich / Buchse
- Temperatur min.: -40 °C
- Raster: 12,5 mm
- Einbauart: Flansch
Daten zum Außenleiter
- Außenleiter wechselbar: nein
- Arbeitshub Außenleiter: 3,5 mm
- Maximaler Hub Außenleiter: 5 mm
- Max. Strombelastbarkeit Außenleiter: 3 A
- Kopfform Außenleiter: 02 Flach
- Federkraft gesamt Außenleiter bei Arbeitshub: 10 N
- Kopfdurchmesser Außenleiter: 0,45 mm

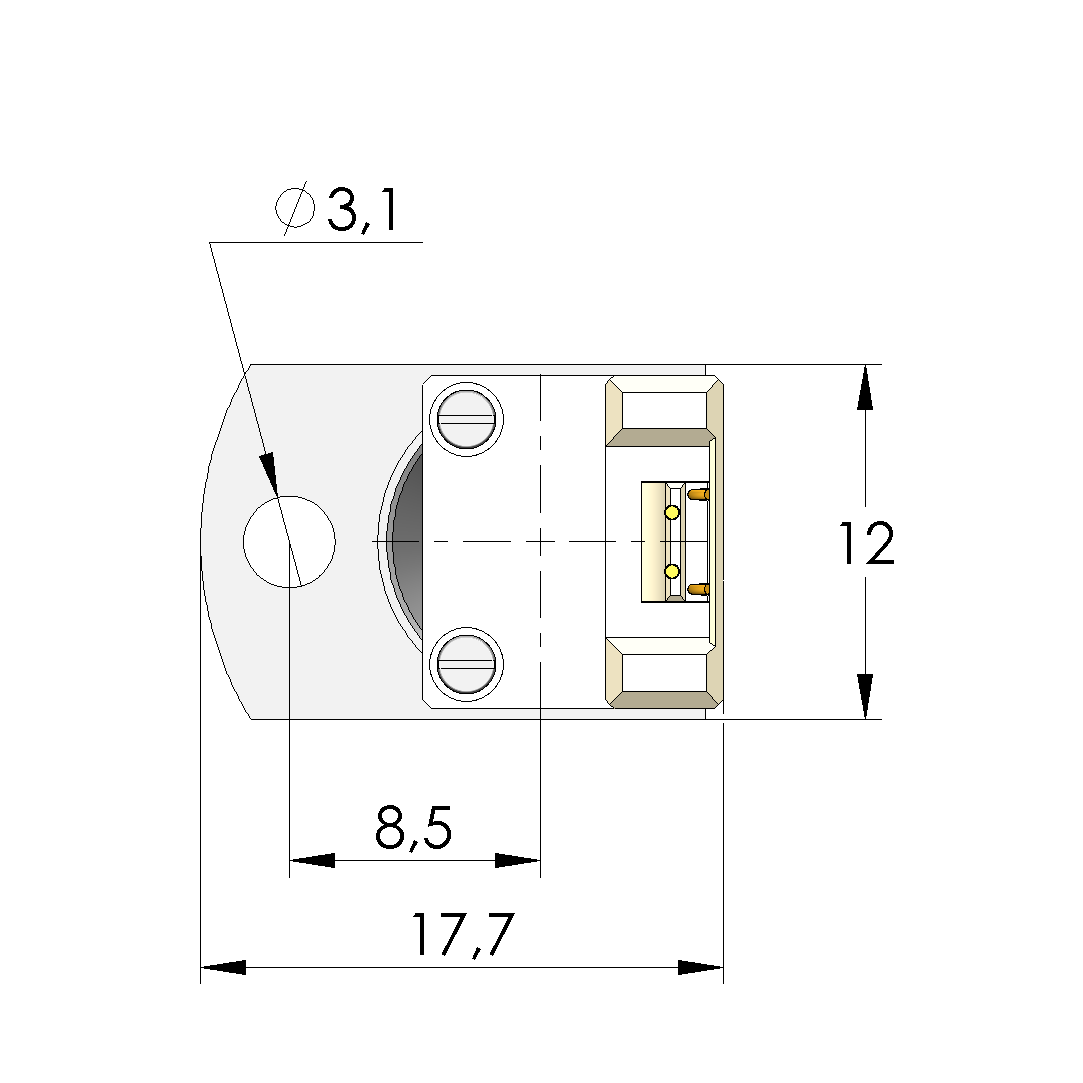

Mechanische Daten
- Gesamtfederkraft bei Arbeitshub: 10 N
- Stifthülsendurchmesser: 11 mm
- Einbauhöhe ohne Kontaktsteckhülse: 27,4 mm
- Gesamtlänge: 49,4 mm
Elektrische Daten
- Impedanz: 100 Ohm
