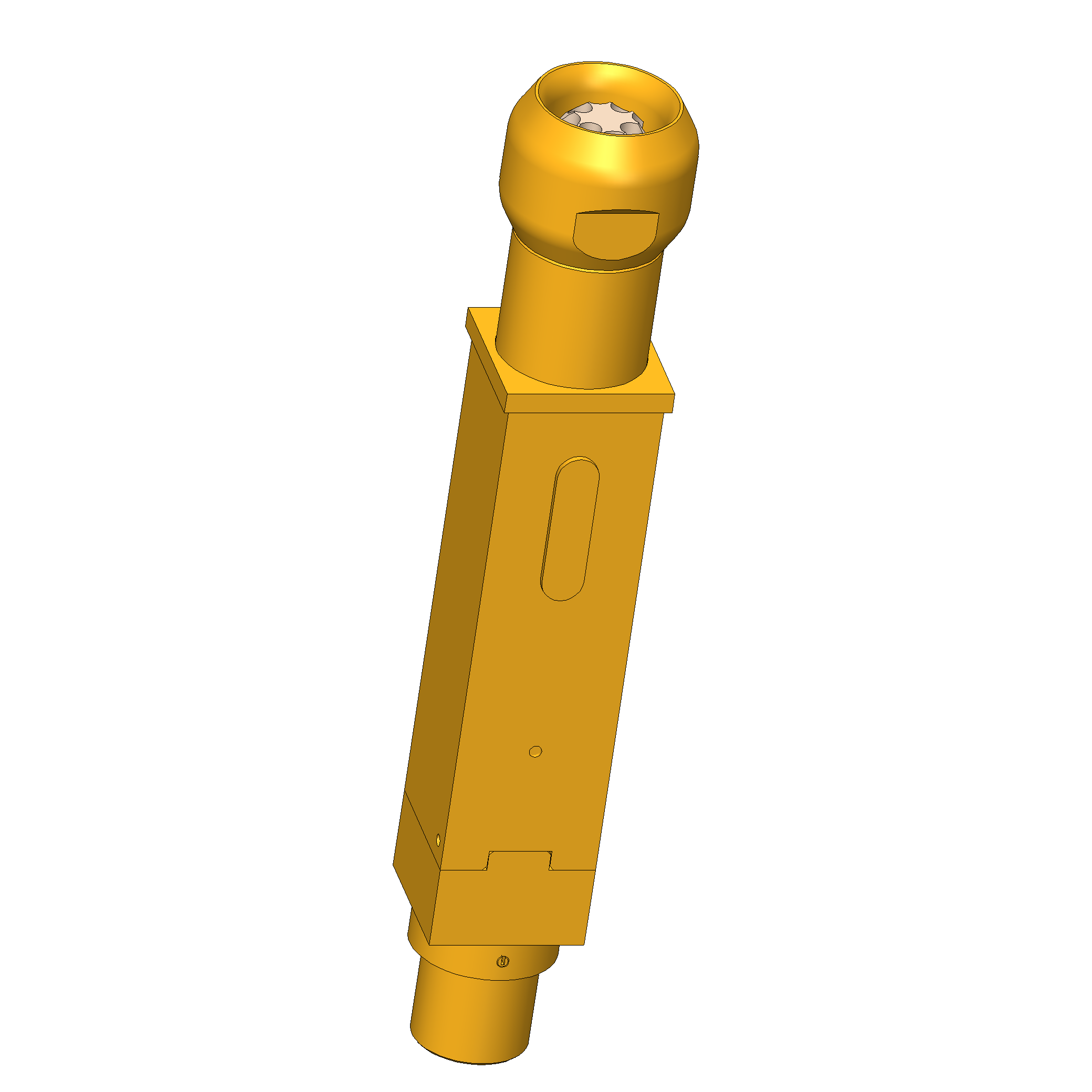

Produktinformationen "HFS-819 319 090 A12743RV5-H3"
- Zum Testen von HSD-Steckverbindern (Rosenberger)
- Zur Übertragung von High-Speed-Daten für Navigation und Entertainment im Automobilbau eingesetzt
- Für hohe Datenraten, z.B. LVDS-Signale, GVIF oder USB
- Frei bewegliche Lagerung des HFS-819
- Montage direkt in Aufnahmeplatte verpressbar oder über Flanschbefestigung
- Kabel-Interface wahlweise mit originalem HSD-Stecker sowie INGUN-Stecker
| Anzahl Signalleiter: | 4 2 differentielle Paare |
|---|---|
| Arbeitshub Außenleiter: | 5 mm |
| Arbeitshub Signalleiter: | 2 mm |
| Außenleiter wechselbar: | KO-819143890R-KR-V5 |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 7,5 N |
| Federkraft je Signalleiter bei Arbeitshub: | 1,3 N |
| KS-Unterbaureihe: | HAS-819 Schwimmende Version |
| Kopfdurchmesser Außenleiter: | 8,9 mm |
| Kopfdurchmesser Signalleiter: | 0,9 mm |
| Kopfform Außenleiter: | 43 Zentrierung Außenseite Steckerverbinder |
| Kopfform Signalleiter: | 19 Innenkegel, geschlitzt, selbstreinigend |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 10 A |
| Max. Strombelastbarkeit Signalleiter: | 3 A |
| Maximaler Hub Außenleiter: | 6 mm |
| Maximaler Hub Signalleiter: | 3,7 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | GKS-051-0112 |
| Produktgruppe: | HFS Hochfrequenz Kontaktstifte |
| Baureihe: | HFS-819 |
| Unterbaureihe: | HFS-819 Stecker gesteckt |
| Gesamtfederkraft bei Arbeitshub: | 12,7 N |
| Interface passendes Assembly: | HSD |
| Temperatur min.: | -40 °C |
| Geschlecht passendes Assembly: | F Signalleiter weiblich / Buchse |
| Impedanz: | 100 Ohm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 49,9 mm |
| Prüfling / Kontakt: | HSD |
| Einbauhöhe ohne Kontaktsteckhülse: | 14,4 mm |
| Geschlecht Prüfling: | M Signalleiter männlich / Stecker |
| Raster: | 12 mm |
| Verdrehgesichert: | ja |
| Spannungsfestigkeit: | 1,2 kV |
| Durchgehender Kolben: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 7,4 mm |
