Produktinformationen "HFS-802 314 051 A 16042 HMTD-2"
- Zum Testen von Differentialsteckverbindern (z.B. LV 214/USCAR)
- Einsatz hauptsächlich bei Zukunftstechnologien des Automotive-Marktes (z.B. autonomes Fahren)
- Beste Hochfrequenz-Performance für Datenübertragung
- Komplettprüflösung für Quad-Konnektoren mit 4 Einzelkanälen
- Kabel-Interface H-MTD
| Anzahl Signalleiter: | 4 2 differentielle Paare |
|---|---|
| Arbeitshub Außenleiter: | 4 mm |
| Arbeitshub Signalleiter: | 2,2 mm |
| Außenleiter wechselbar: | nein |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 12 N |
| Federkraft je Signalleiter bei Arbeitshub: | 1 N |
| Kopfdurchmesser Außenleiter: | 11,6 mm |
| Kopfdurchmesser Signalleiter: | 0,51 mm |

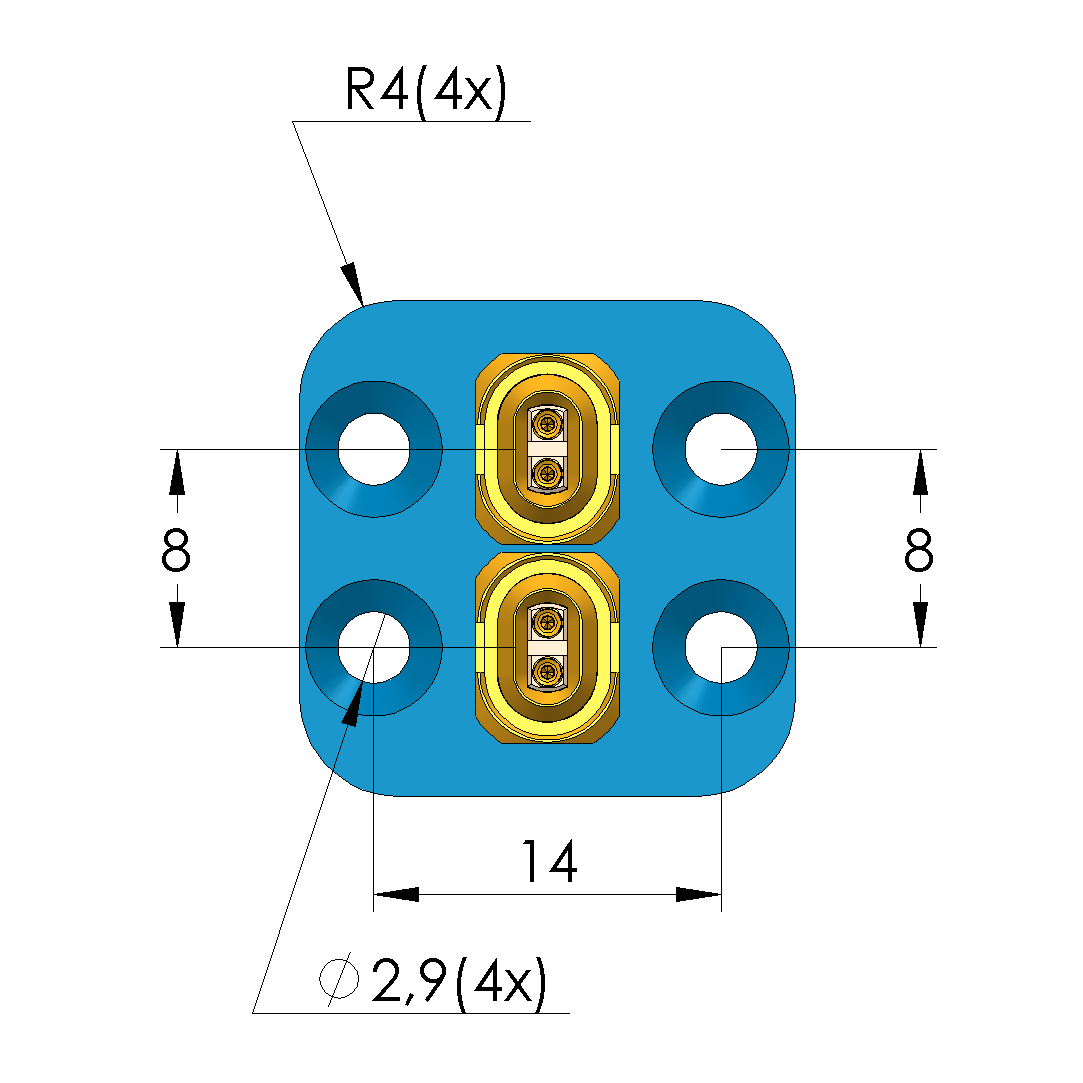

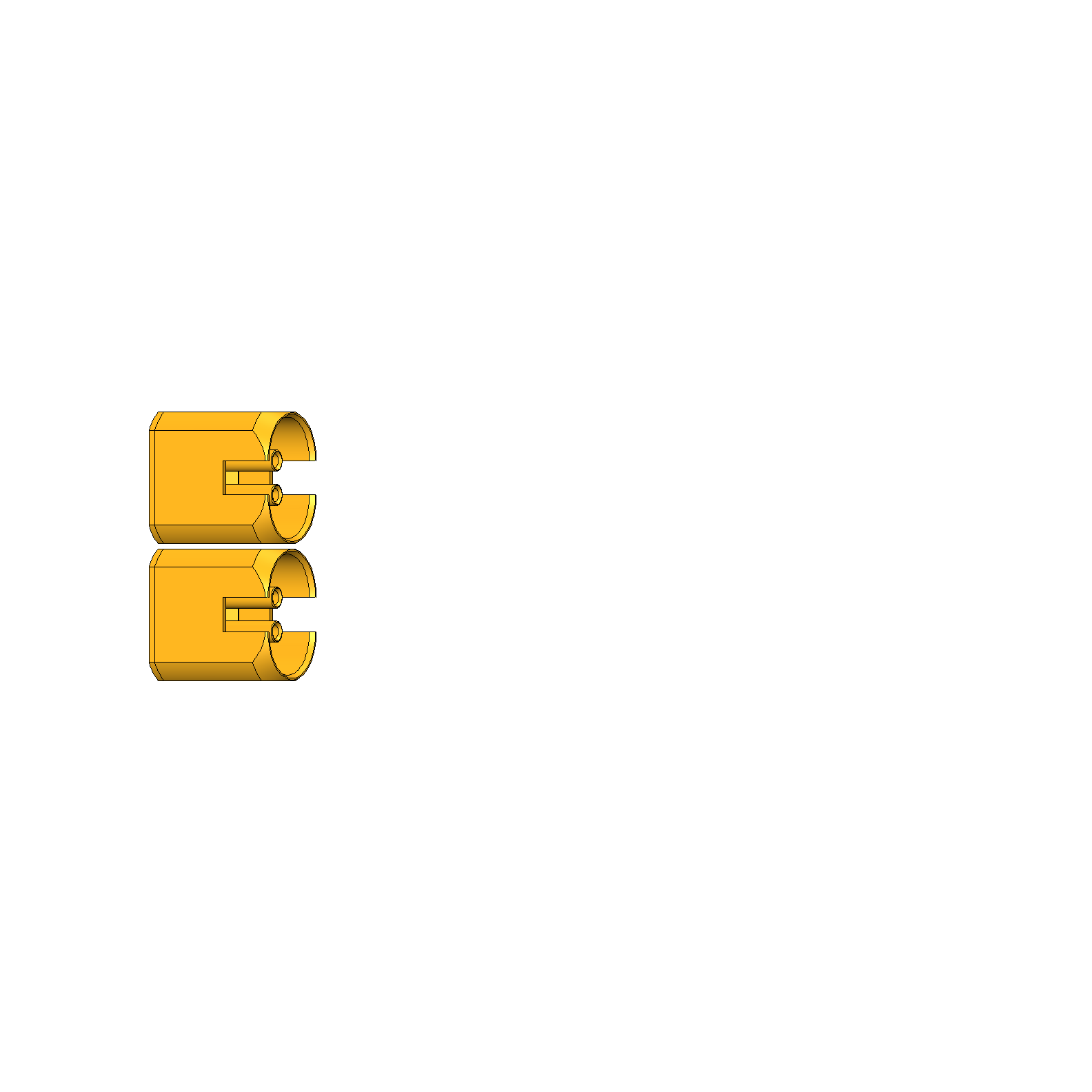

| Kopfform Außenleiter: | 42 Zentrierung Innenseite Steckverbinder |
| Kopfform Signalleiter: | 14 Krone, 4-Zacken, selbstreinigend |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 10 A |
| Max. Strombelastbarkeit Signalleiter: | 2 A |
| Maximaler Hub Außenleiter: | 5 mm |
| Maximaler Hub Signalleiter: | 2,8 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | ja |
| Signalleiter wechselbar: | nein |
| Produktgruppe: | HFS Hochfrequenz Kontaktstifte |
| Baureihe: | HFS-802 |
| Unterbaureihe: | HFS-802 |
| Frequenzbereich bis zu: | 3 GHz |
| Gesamtfederkraft bei Arbeitshub: | 16 N |
| Interface passendes Assembly: | HMTD |
| Temperatur min.: | -40 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 100 Ohm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 45,3 mm |
| Prüfling / Kontakt: | H-MTD ® (Rosenberger) , Ve-NET ™(Amphenol), |
| Einbauhöhe ohne Kontaktsteckhülse: | 28,8 mm |
| Geschlecht Prüfling: | M Signalleiter männlich / Stecker |
| Raster: | 20 mm |
| Verdrehgesichert: | ja |
| Durchgehender Kolben: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 8 mm |
Anmelden
Produkt Details

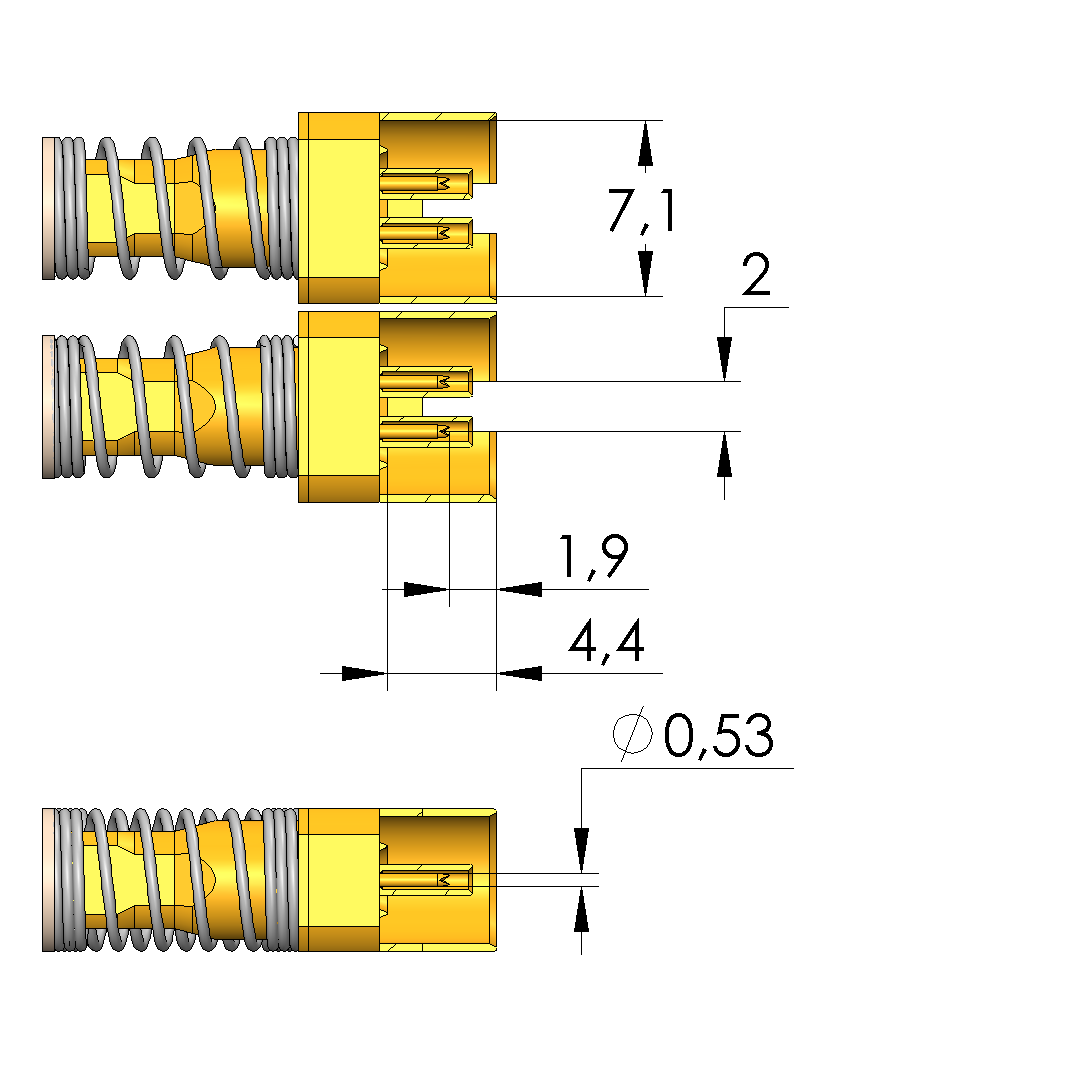

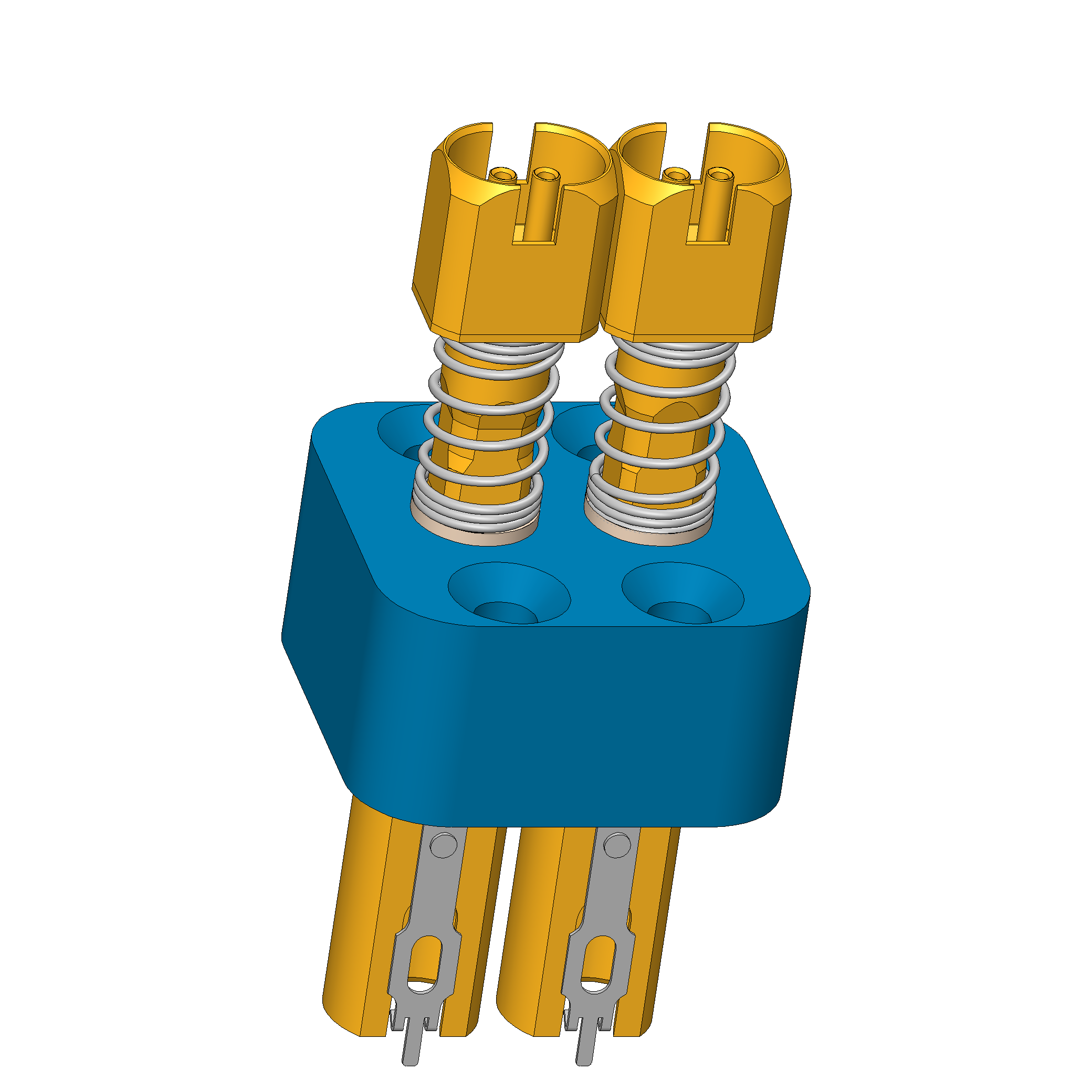

- Zum Testen von Differentialsteckverbindern (z.B. LV 214/USCAR)
- Einsatz hauptsächlich bei Zukunftstechnologien des Automotive-Marktes (z.B. autonomes Fahren)
- Beste Hochfrequenz-Performance für Datenübertragung
- Komplettprüflösung für Quad-Konnektoren mit 4 Einzelkanälen
- Kabel-Interface H-MTD
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Verdrehgesichert: ja
- Einbauart: steckbar
- Temperatur max.: 80 °C
- Raster: 20 mm
- Durchgehender Kolben: ja
- Baureihe: HFS-802
- Schwimmend gelagert: ja
- Interface passendes Assembly: HMTD
- Produktgruppe: HFS Hochfrequenz Kontaktstifte
- Unterbaureihe: HFS-802
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- RoHS-konform: ja
- Prüfling / Kontakt: H-MTD ® (Rosenberger) , Ve-NET ™(Amphenol),
- Temperatur min.: -40 °C
- Geschlecht Prüfling: M Signalleiter männlich / Stecker
Mechanische Daten
- Stifthülsendurchmesser: 8 mm
- Gesamtlänge: 45,3 mm
- Gesamtfederkraft bei Arbeitshub: 16 N
- Einbauhöhe ohne Kontaktsteckhülse: 28,8 mm
Daten zum Signalleiter
- Maximaler Hub Signalleiter: 2,8 mm
- Kopfdurchmesser Signalleiter: 0,51 mm
- Kopfform Signalleiter Werkstoff: 3 CuBe
- Anzahl Signalleiter: 4 2 differentielle Paare
- Kopfform Signalleiter Oberfläche: A Gold
- Arbeitshub Signalleiter: 2,2 mm
- Signalleiter wechselbar: nein
- Max. Strombelastbarkeit Signalleiter: 2 A
- Federkraft je Signalleiter bei Arbeitshub: 1 N
- Kopfform Signalleiter: 14 Krone, 4-Zacken, selbstreinigend
Daten zum Außenleiter
- Außenleiter wechselbar: nein
- Maximaler Hub Außenleiter: 5 mm
- Kopfform Außenleiter: 42 Zentrierung Innenseite Steckverbinder
- Max. Strombelastbarkeit Außenleiter: 10 A
- Arbeitshub Außenleiter: 4 mm
- Federkraft gesamt Außenleiter bei Arbeitshub: 12 N
- Kopfdurchmesser Außenleiter: 11,6 mm
Elektrische Daten
- Frequenzbereich bis zu: 3 GHz
- Impedanz: 100 Ohm
