Produktinformationen "HFS-440 303 150 A 5042 RF3 M"
- Kurze Standardbaureihe
- Bis 4 GHz
- Kabel-Interface MCX
- Zum Einschrauben
- Kontaktsteckhülse KS-410 KM5-R, KS-410 KM5-F
| Anzahl Signalleiter: | 1 |
|---|---|
| Anzugsmoment in KS: | 10 – 20 cNm |
| Arbeitshub Außenleiter: | 2 mm |
| Arbeitshub Signalleiter: | 2 mm |
| Außenleiter wechselbar: | KO-810142610A-FRF3-A |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 4 N |
| Federkraft je Signalleiter bei Arbeitshub: | 1 N |
| KS-Unterbaureihe: | KS-410 M Schraubversion |

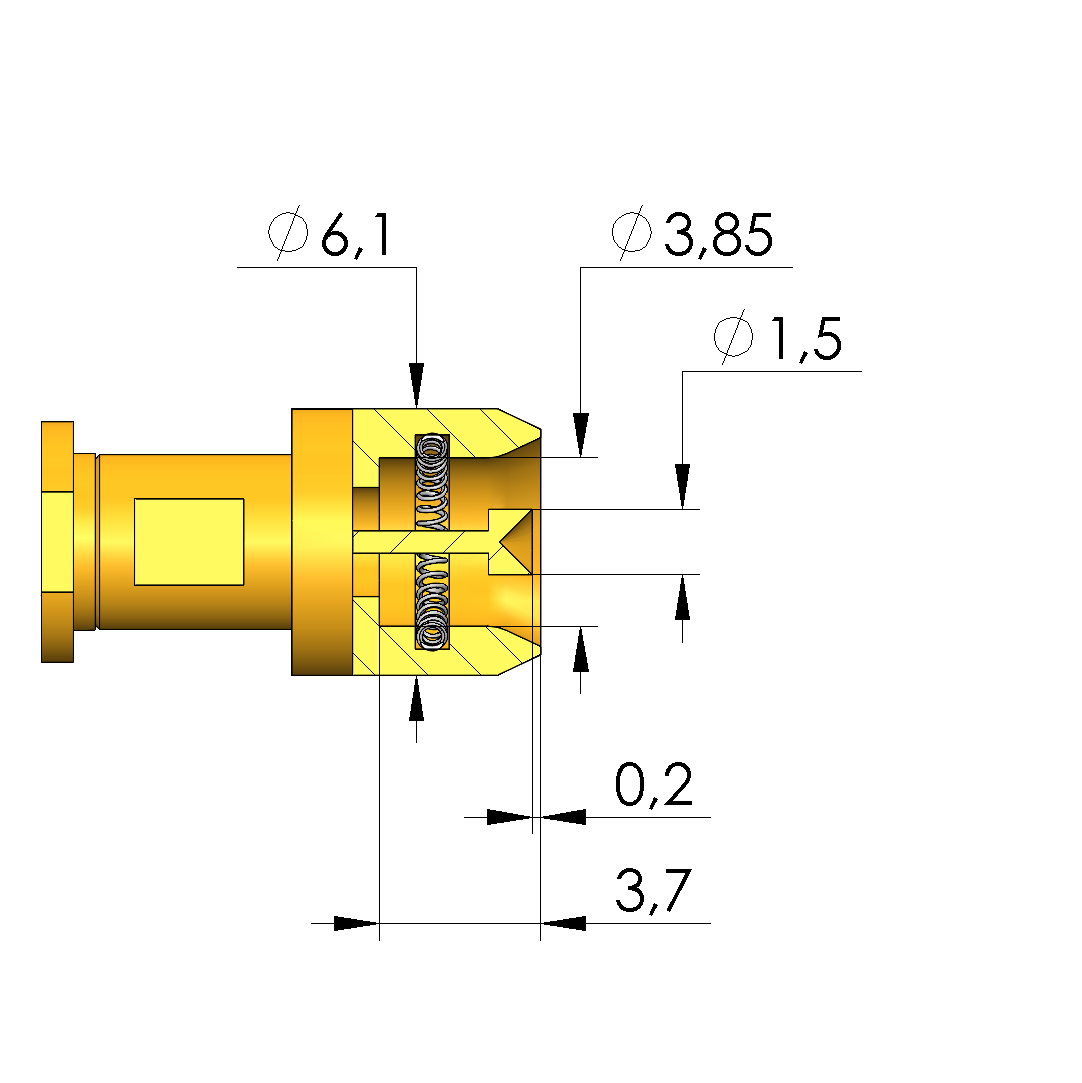

| Kopfdurchmesser Außenleiter: | 6,1 mm |
| Kopfdurchmesser Signalleiter: | 1,5 mm |

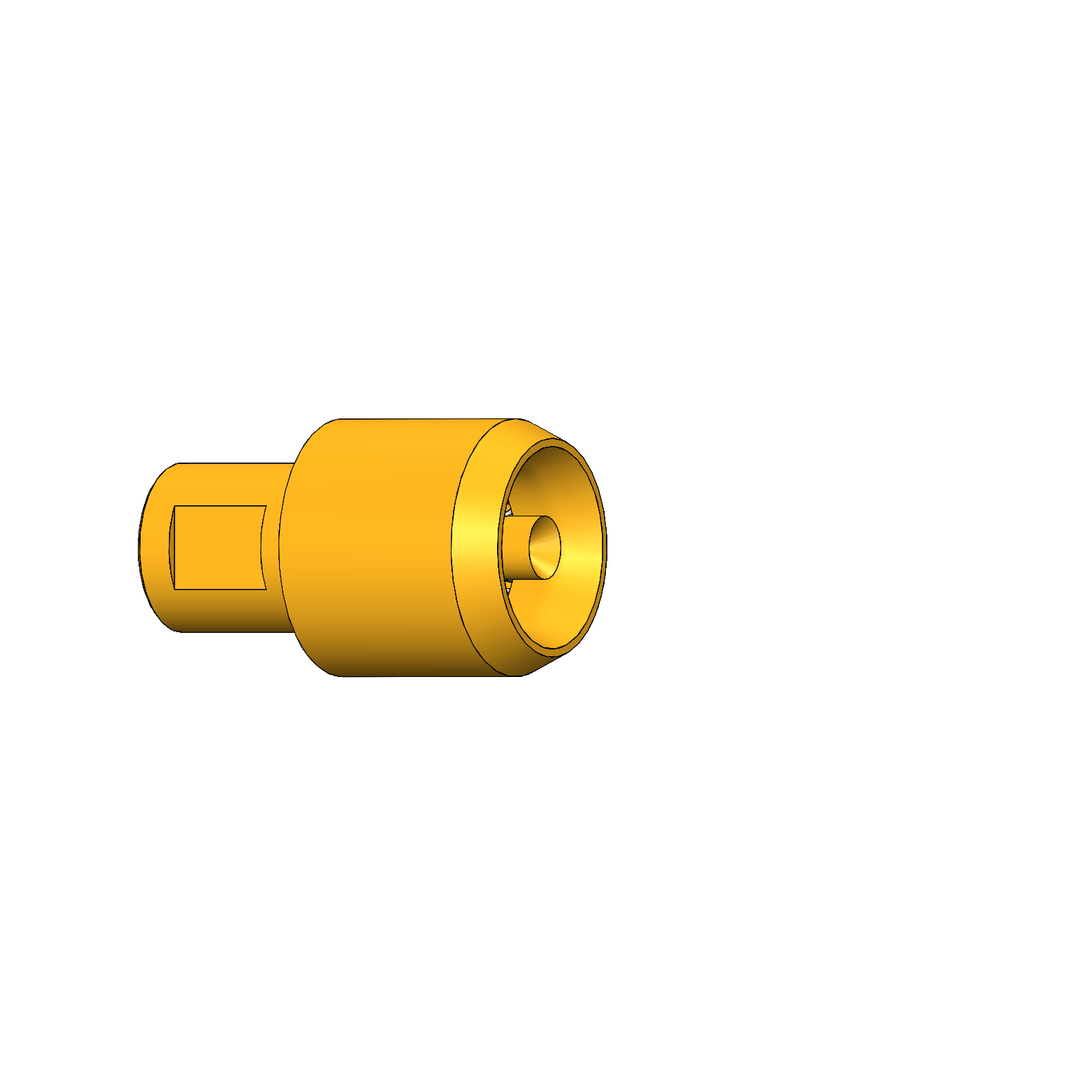

| Kopfform Außenleiter: | 42 Zentrierung Innenseite Steckverbinder |
| Kopfform Signalleiter: | 03 Innenkegel |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 10 A |
| Max. Strombelastbarkeit Signalleiter: | 3 A |
| Maximaler Hub Außenleiter: | 3 mm |
| Maximaler Hub Signalleiter: | 3 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | GKS-051-0100 |
| Produktgruppe: | HFS Hochfrequenz Kontaktstifte |
| Baureihe: | HFS-440 |
| Unterbaureihe: | HFS-440 M kurz Version, einschraubbar |
| Frequenzbereich bis zu: | 4 GHz |
| Gesamtfederkraft bei Arbeitshub: | 5 N |
| Interface passendes Assembly: | MCX 50 Ohm |
| Temperatur min.: | -40 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 50 Ohm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 29,9 mm |
| Prüfling / Kontakt: | FAKRA |
| Einbauhöhe ohne Kontaktsteckhülse: | 11,7 mm |
| Geschlecht Prüfling: | M Signalleiter männlich / Stecker |
| Raster: | 6,6 mm |
| Verdrehgesichert: | ja |
| Durchgehender Kolben: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 4,5 mm |
Anmelden
Produkt Details
- Kurze Standardbaureihe
- Bis 4 GHz
- Kabel-Interface MCX
- Zum Einschrauben
- Kontaktsteckhülse KS-410 KM5-R, KS-410 KM5-F
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Verdrehgesichert: ja
- Temperatur max.: 80 °C
- Durchgehender Kolben: ja
- Prüfling / Kontakt: FAKRA
- KS-Unterbaureihe: KS-410 M Schraubversion
- Produktgruppe: HFS Hochfrequenz Kontaktstifte
- Schwimmend gelagert: nein
- Interface passendes Assembly: MCX 50 Ohm
- Unterbaureihe: HFS-440 M kurz Version, einschraubbar
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- Raster: 6,6 mm
- RoHS-konform: ja
- Baureihe: HFS-440
- Einbauart: einschraubbar
- Temperatur min.: -40 °C
- Geschlecht Prüfling: M Signalleiter männlich / Stecker
Mechanische Daten
- Anzugsmoment in KS: 10 – 20 cNm
- Gesamtlänge: 29,9 mm
- Stifthülsendurchmesser: 4,5 mm
- Einbauhöhe ohne Kontaktsteckhülse: 11,7 mm
- Gesamtfederkraft bei Arbeitshub: 5 N
Daten zum Außenleiter
- Außenleiter wechselbar: KO-810142610A-FRF3-A
- Kopfdurchmesser Außenleiter: 6,1 mm
- Maximaler Hub Außenleiter: 3 mm
- Kopfform Außenleiter: 42 Zentrierung Innenseite Steckverbinder
- Max. Strombelastbarkeit Außenleiter: 10 A
- Federkraft gesamt Außenleiter bei Arbeitshub: 4 N
- Arbeitshub Außenleiter: 2 mm
Elektrische Daten
- Frequenzbereich bis zu: 4 GHz
- Impedanz: 50 Ohm
Daten zum Signalleiter
- Kopfdurchmesser Signalleiter: 1,5 mm
- Anzahl Signalleiter: 1
- Kopfform Signalleiter Werkstoff: 3 CuBe
- Arbeitshub Signalleiter: 2 mm
- Kopfform Signalleiter Oberfläche: A Gold
- Signalleiter wechselbar: GKS-051-0100
- Maximaler Hub Signalleiter: 3 mm
- Federkraft je Signalleiter bei Arbeitshub: 1 N
- Max. Strombelastbarkeit Signalleiter: 3 A
- Kopfform Signalleiter: 03 Innenkegel
