Produktinformationen "HFS-409 306 350 A 8342 M"
- Zum Testen von IEC- oder F-Verbindern
- Montierbar über Gewinde M18x1 oder Bohrung 18,5 mm
- Bis 1,5 GHz
- Impedanz 75 Ohm
| Anzahl Signalleiter: | 1 |
|---|---|
| Arbeitshub Außenleiter: | 4 mm |
| Arbeitshub Signalleiter: | 2,3 mm |
| Außenleiter wechselbar: | nein |
| Empfohlenes Drehmoment am Interface: | 55 cNm |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 6 N |
| Federkraft je Signalleiter bei Arbeitshub: | 2,3 N |

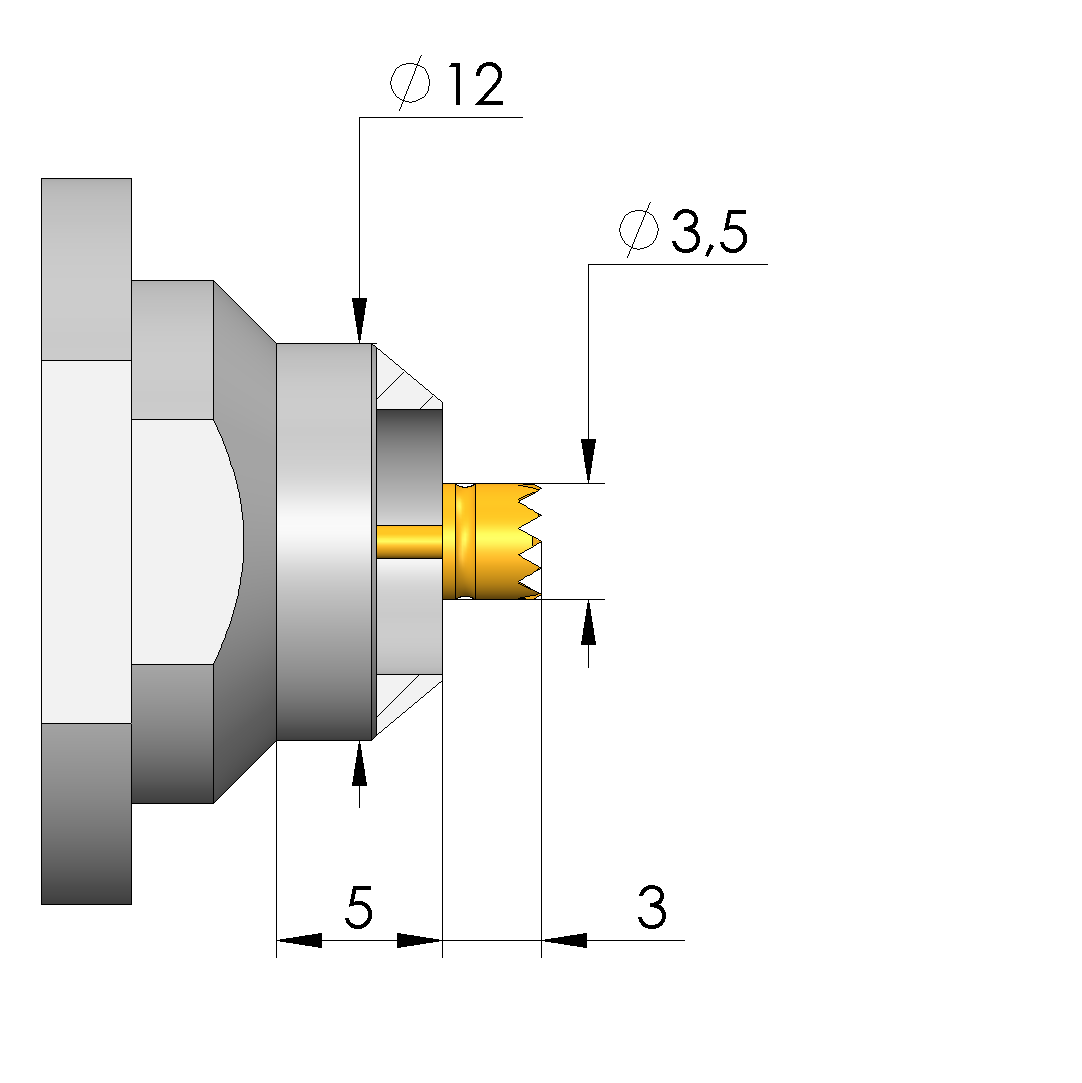

| Kopfdurchmesser Außenleiter: | 12 mm |
| Kopfdurchmesser Signalleiter: | 3,5 mm |

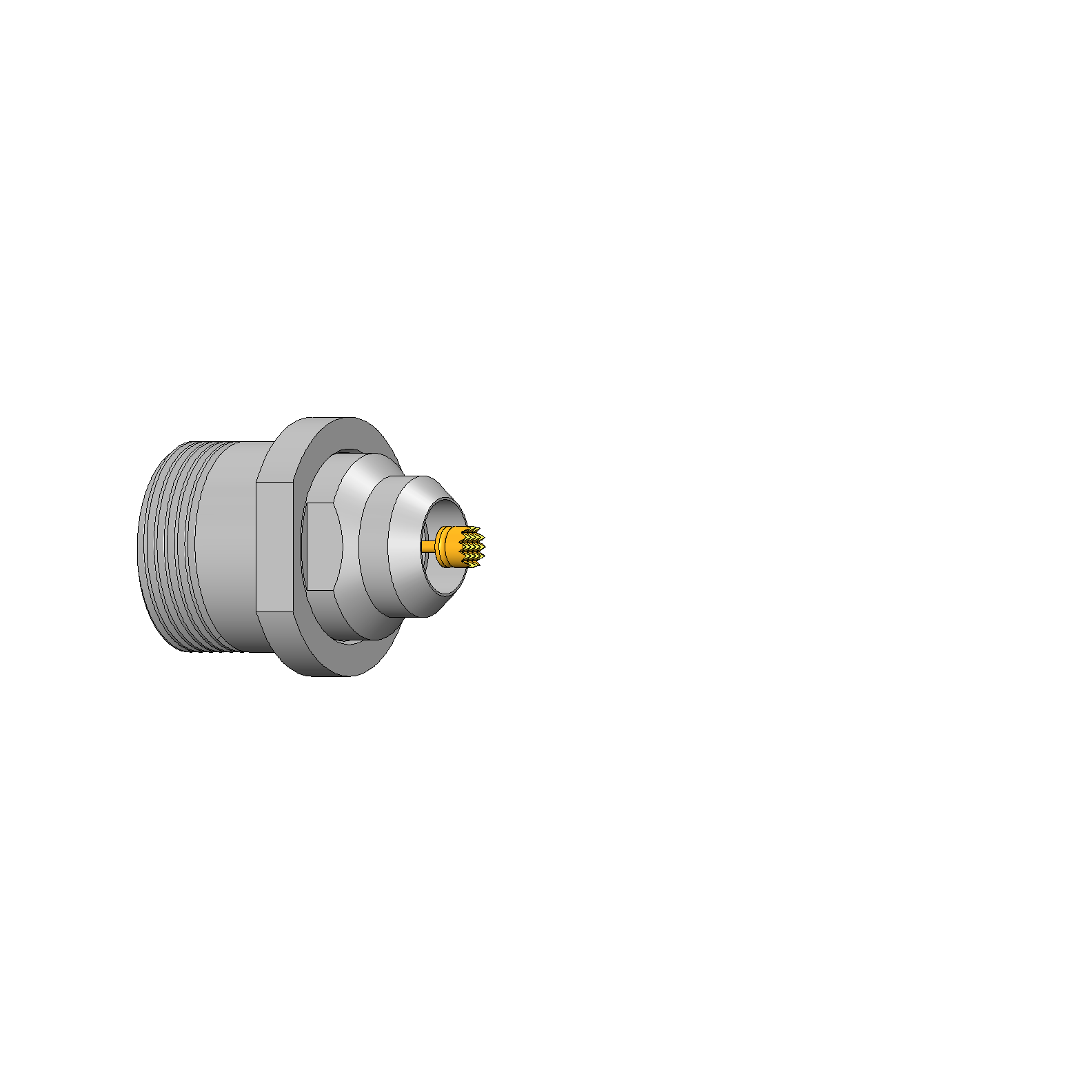

| Kopfform Außenleiter: | 42 Zentrierung Innenseite Steckverbinder |

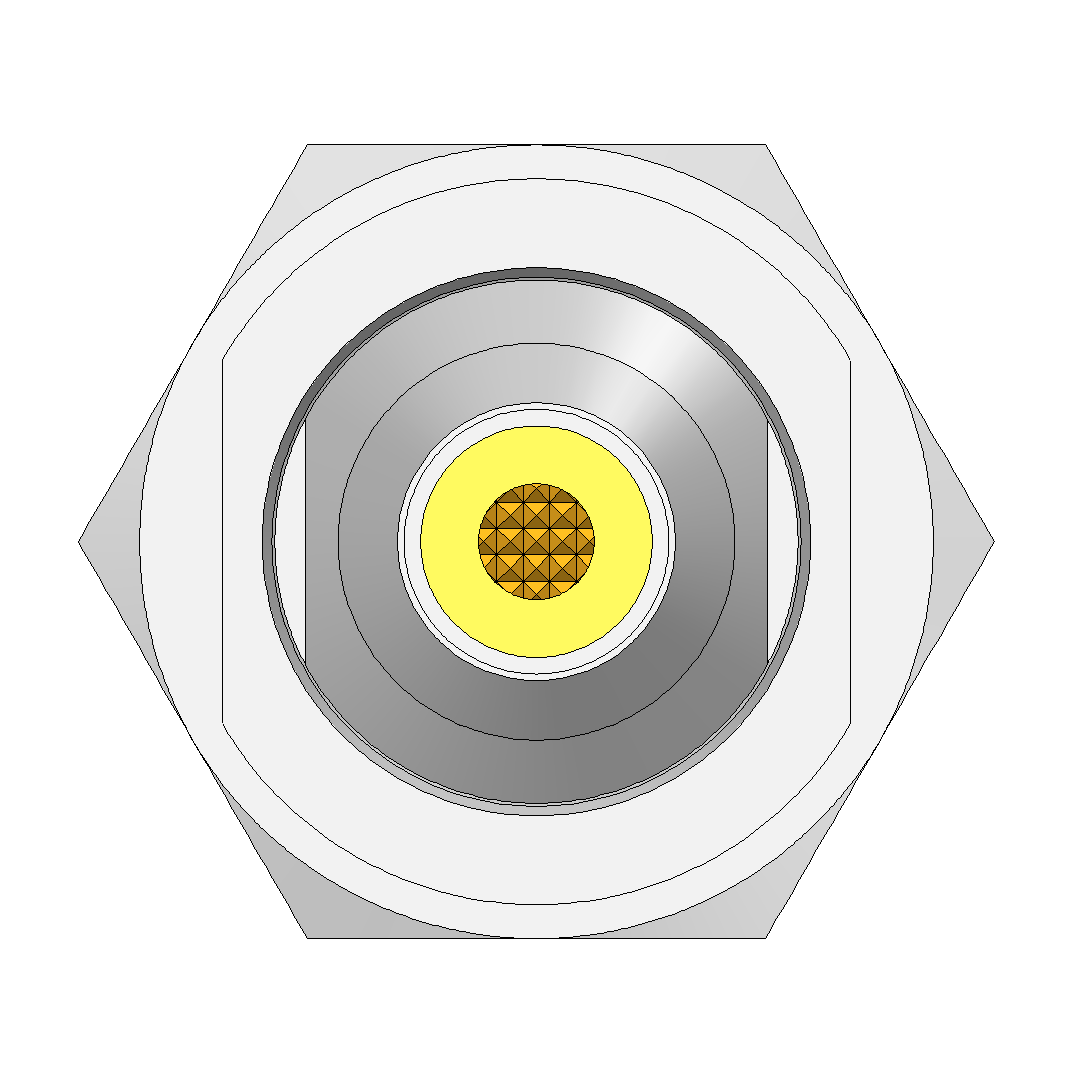

| Kopfform Signalleiter: | 06 Waffel (Riffel) |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 10 A |
| Max. Strombelastbarkeit Signalleiter: | 20 A |
| Maximaler Hub Außenleiter: | 5 mm |
| Maximaler Hub Signalleiter: | 5,3 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | HSS-118-0215 |
| Produktgruppe: | HFS Hochfrequenz Kontaktstifte |

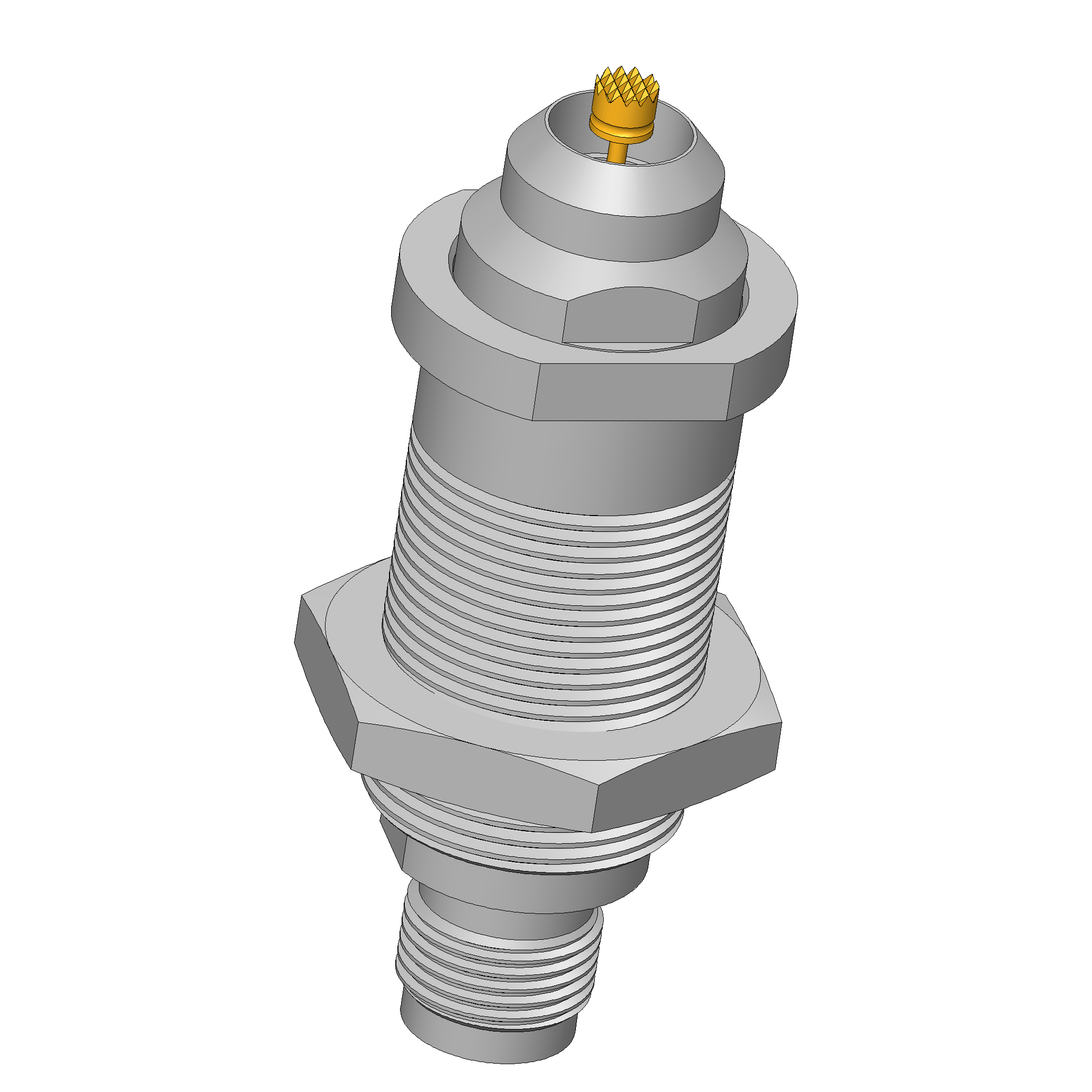

| Baureihe: | HFS-409 |
| Unterbaureihe: | HFS-409 |
| Frequenzbereich bis zu: | 1,5 GHz |
| Gesamtfederkraft bei Arbeitshub: | 8,3 N |
| Interface passendes Assembly: | TNC 50 Ohm |
| Temperatur min.: | -100 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 75 Ohm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 59,3 mm |
| Prüfling / Kontakt: | IEC 60169-2 |
| Einbauhöhe ohne Kontaktsteckhülse: | 16 mm |
| Geschlecht Prüfling: | M Signalleiter männlich / Stecker |
| Raster: | 30 mm |
| Verdrehgesichert: | nein |
| Spannungsfestigkeit: | 2,4 kV |
| Durchgehender Kolben: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 18 mm |
Anmelden
Produkt Details
- Zum Testen von IEC- oder F-Verbindern
- Montierbar über Gewinde M18x1 oder Bohrung 18,5 mm
- Bis 1,5 GHz
- Impedanz 75 Ohm
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Temperatur max.: 200 °C
- Temperatur min.: -100 °C
- Durchgehender Kolben: ja
- Raster: 30 mm
- Empfohlenes Drehmoment am Interface: 55 cNm
- Interface passendes Assembly: TNC 50 Ohm
- Verdrehgesichert: nein
- Produktgruppe: HFS Hochfrequenz Kontaktstifte
- Schwimmend gelagert: nein
- Unterbaureihe: HFS-409
- Prüfling / Kontakt: IEC 60169-2
- Baureihe: HFS-409
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- RoHS-konform: ja
- Einbauart: einschraubbar
- Geschlecht Prüfling: M Signalleiter männlich / Stecker
Daten zum Außenleiter
- Außenleiter wechselbar: nein
- Maximaler Hub Außenleiter: 5 mm
- Kopfform Außenleiter: 42 Zentrierung Innenseite Steckverbinder
- Max. Strombelastbarkeit Außenleiter: 10 A
- Arbeitshub Außenleiter: 4 mm
- Kopfdurchmesser Außenleiter: 12 mm
- Federkraft gesamt Außenleiter bei Arbeitshub: 6 N
Daten zum Signalleiter
- Anzahl Signalleiter: 1
- Kopfdurchmesser Signalleiter: 3,5 mm
- Signalleiter wechselbar: HSS-118-0215
- Kopfform Signalleiter Werkstoff: 3 CuBe
- Kopfform Signalleiter Oberfläche: A Gold
- Kopfform Signalleiter: 06 Waffel (Riffel)
- Arbeitshub Signalleiter: 2,3 mm
- Maximaler Hub Signalleiter: 5,3 mm
- Federkraft je Signalleiter bei Arbeitshub: 2,3 N
- Max. Strombelastbarkeit Signalleiter: 20 A
Mechanische Daten
- Einbauhöhe ohne Kontaktsteckhülse: 16 mm
- Gesamtfederkraft bei Arbeitshub: 8,3 N
- Stifthülsendurchmesser: 18 mm
- Gesamtlänge: 59,3 mm
Elektrische Daten
- Impedanz: 75 Ohm
- Frequenzbereich bis zu: 1,5 GHz
- Spannungsfestigkeit: 2,4 kV
