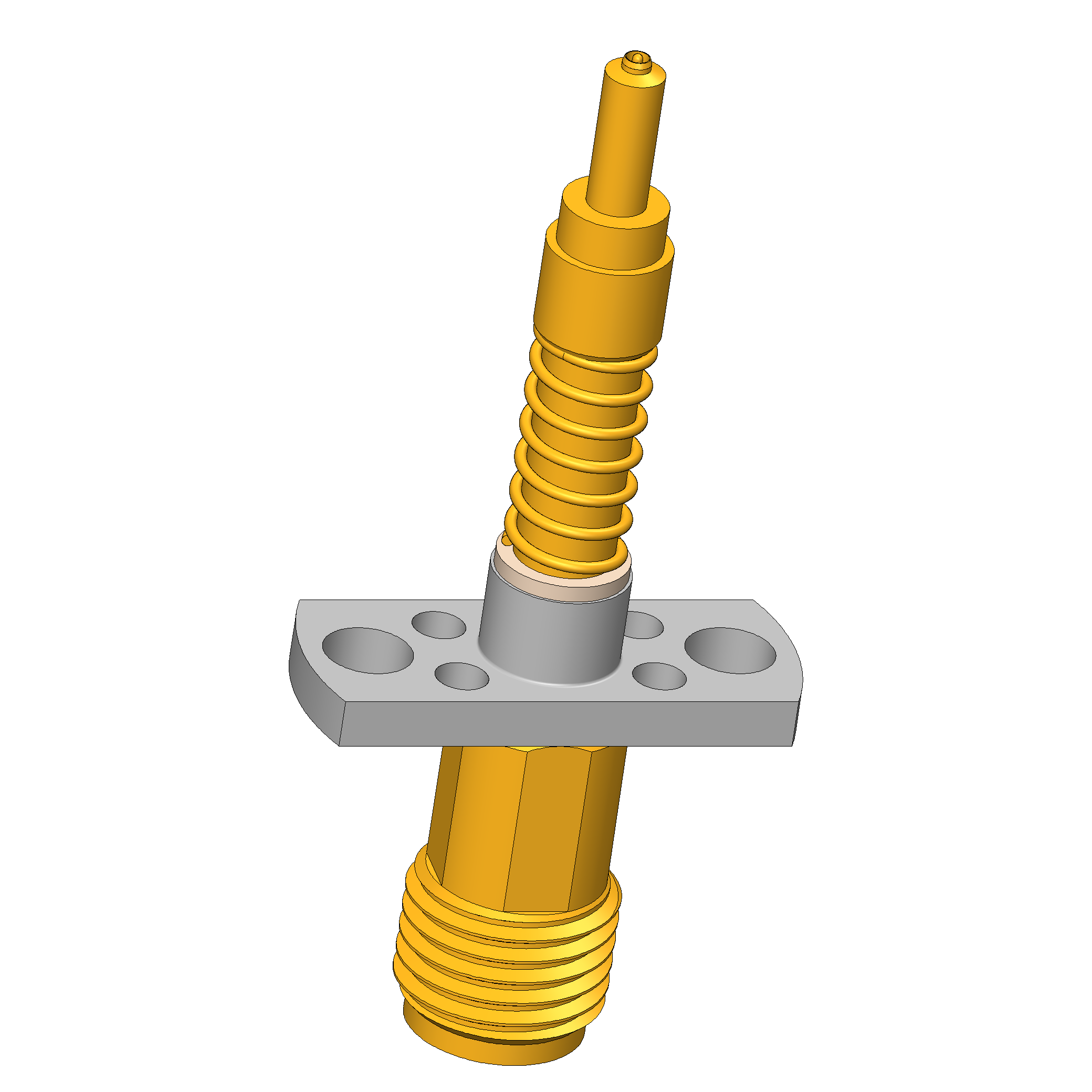

Produktinformationen "HFS-336 305 030 A 6042 KSC-F"
| Anzahl Signalleiter: | 1 |
|---|---|
| Arbeitshub Außenleiter: | 2 mm |
| Arbeitshub Signalleiter: | 0,2 mm |
| Außenleiter wechselbar: | nein |
| Empfohlenes Drehmoment am Interface: | 45 cNm |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 5 N |
| Federkraft je Signalleiter bei Arbeitshub: | 1 N |

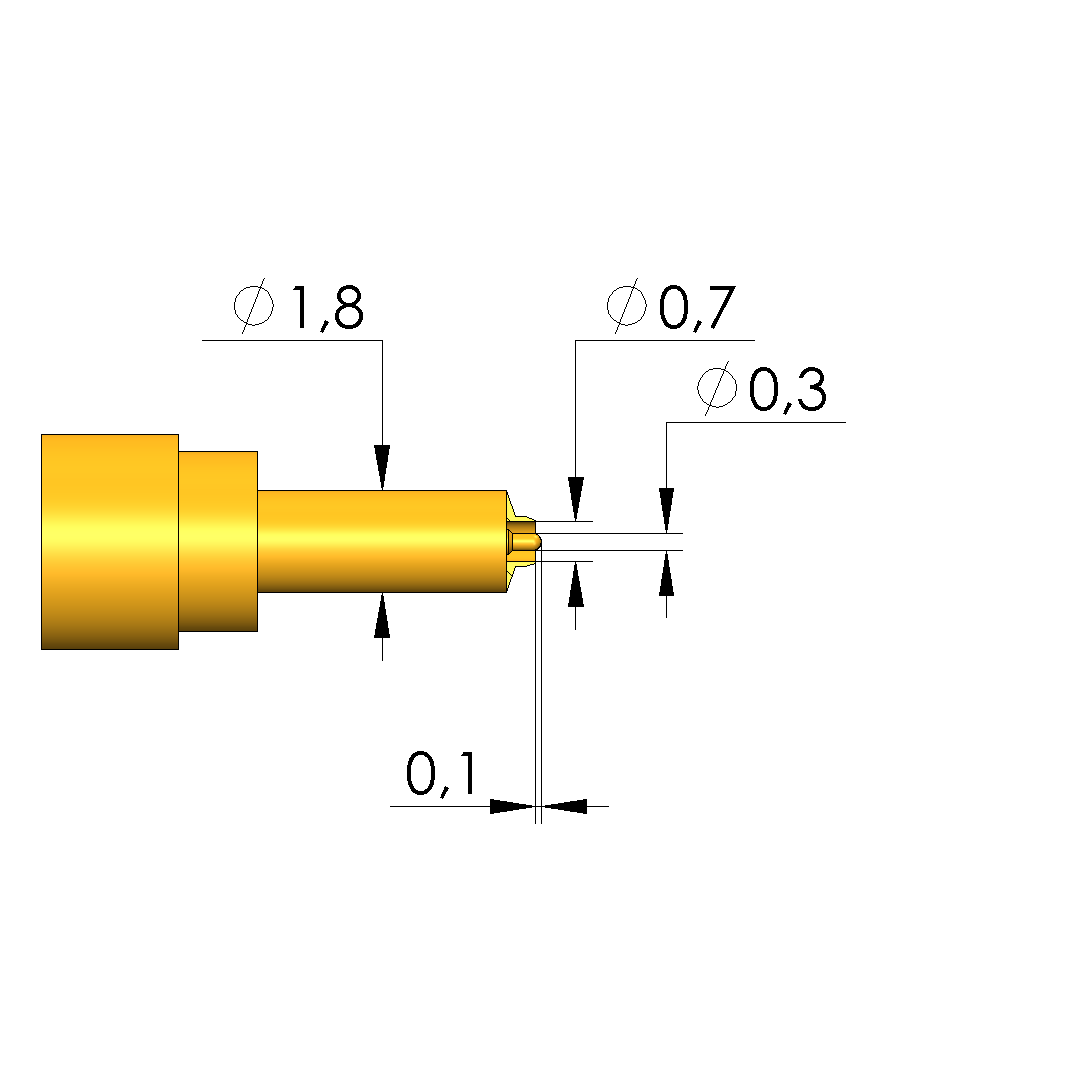

| Kopfdurchmesser Außenleiter: | 0,88 mm |
| Kopfdurchmesser Signalleiter: | 0,3 mm |

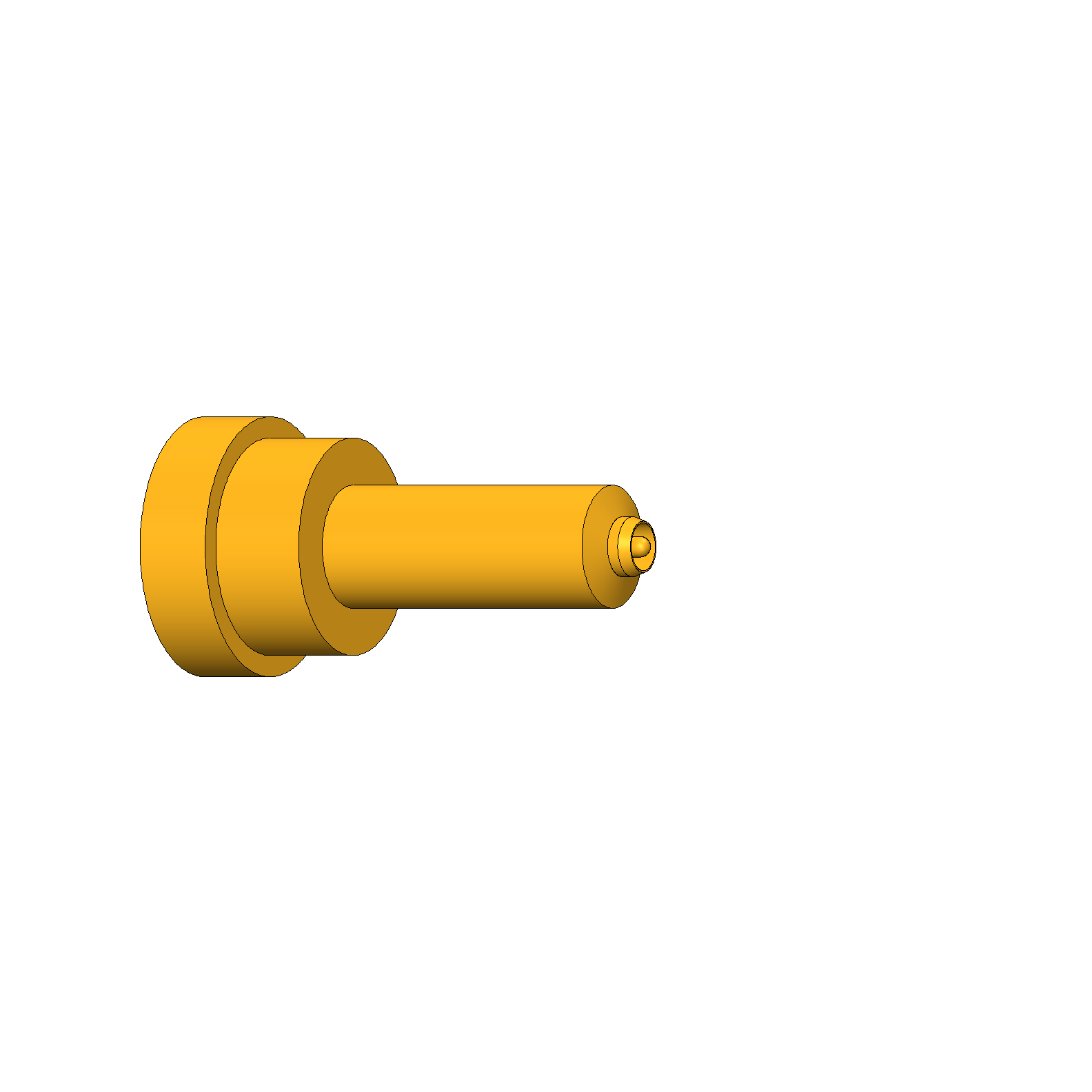

| Kopfform Außenleiter: | 42 Zentrierung Innenseite Steckverbinder |
| Kopfform Signalleiter: | 05 Rund (Vollradius) |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 3 A |
| Max. Strombelastbarkeit Signalleiter: | 2 A |
| Maximaler Hub Außenleiter: | 4 mm |
| Maximaler Hub Signalleiter: | 1 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | ja |
| Signalleiter wechselbar: | nein |
| Produktgruppe: | HFS Hochfrequenz Kontaktstifte |
| Baureihe: | HFS-336 |
| Unterbaureihe: | HFS-336 |
| Frequenzbereich bis zu: | 6 GHz |
| Gesamtfederkraft bei Arbeitshub: | 6 N |
| Interface passendes Assembly: | SMA 50 Ohm |
| Temperatur min.: | -40 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 50 Ohm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 32,7 mm |
| Prüfling / Kontakt: | MM6831-2700 |
| Einbauhöhe ohne Kontaktsteckhülse: | 20,1 mm |
| Geschlecht Prüfling: | F Signalleiter weiblich / Buchse |
| Raster: | 10 mm |
| Verdrehgesichert: | nein |
| Durchgehender Kolben: | nein |
| Einbauart: | Flansch |
| Stifthülsendurchmesser: | 4,2 mm |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Unterbaureihe: HFS-336
- Durchgehender Kolben: nein
- Verdrehgesichert: nein
- Schwimmend gelagert: ja
- Empfohlenes Drehmoment am Interface: 45 cNm
- Produktgruppe: HFS Hochfrequenz Kontaktstifte
- Raster: 10 mm
- Interface passendes Assembly: SMA 50 Ohm
- Temperatur min.: -40 °C
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- Baureihe: HFS-336
- RoHS-konform: ja
- Geschlecht Prüfling: F Signalleiter weiblich / Buchse
- Temperatur max.: 80 °C
- Prüfling / Kontakt: MM6831-2700
- Einbauart: Flansch
Daten zum Außenleiter
- Außenleiter wechselbar: nein
- Max. Strombelastbarkeit Außenleiter: 3 A
- Kopfform Außenleiter: 42 Zentrierung Innenseite Steckverbinder
- Maximaler Hub Außenleiter: 4 mm
- Federkraft gesamt Außenleiter bei Arbeitshub: 5 N
- Arbeitshub Außenleiter: 2 mm
- Kopfdurchmesser Außenleiter: 0,88 mm
Mechanische Daten
- Gesamtfederkraft bei Arbeitshub: 6 N
- Einbauhöhe ohne Kontaktsteckhülse: 20,1 mm
- Stifthülsendurchmesser: 4,2 mm
- Gesamtlänge: 32,7 mm
Daten zum Signalleiter
- Arbeitshub Signalleiter: 0,2 mm
- Anzahl Signalleiter: 1
- Kopfform Signalleiter Werkstoff: 3 CuBe
- Kopfform Signalleiter Oberfläche: A Gold
- Maximaler Hub Signalleiter: 1 mm
- Federkraft je Signalleiter bei Arbeitshub: 1 N
- Signalleiter wechselbar: nein
- Kopfdurchmesser Signalleiter: 0,3 mm
- Kopfform Signalleiter: 05 Rund (Vollradius)
- Max. Strombelastbarkeit Signalleiter: 2 A
Elektrische Daten
- Frequenzbereich bis zu: 6 GHz
- Impedanz: 50 Ohm
