Produktinformation
Produktinformationen "HFS-110 308 115 A 3002 A"
- Kontaktstift für niedrigen Frequenzbereich oder Kelvin-/Vierleitermessung
- Für einfache und preissensitive Anwendungen
- Bis 700 MHz
- Interface-Stecker SE-110
- Kontaktsteckhülse KS-110
| Anzahl Signalleiter: | 1 |
|---|---|
| Arbeitshub Außenleiter: | 4 mm |
| Arbeitshub Signalleiter: | 4 mm |
| Außenleiter wechselbar: | nein |
| Federkraft gesamt Außenleiter bei Arbeitshub: | 3 N |
| Federkraft je Signalleiter bei Arbeitshub: | 1,5 N |
| KS-Unterbaureihe: | KS-110 Schraubversion |

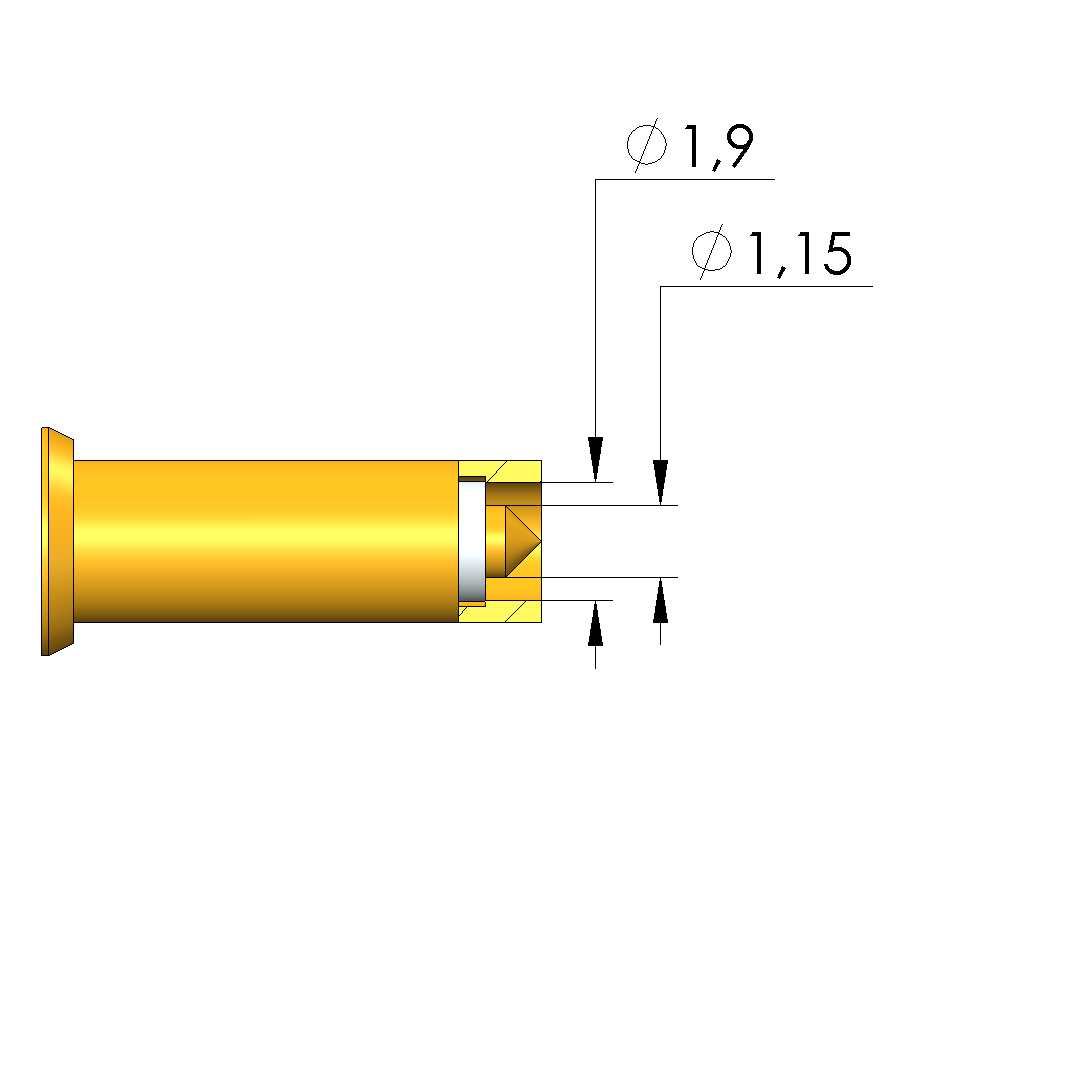

| Kopfdurchmesser Außenleiter: | 2,6 mm |
| Kopfdurchmesser Signalleiter: | 1,15 mm |
| Kopfform Außenleiter: | 02 Flach |

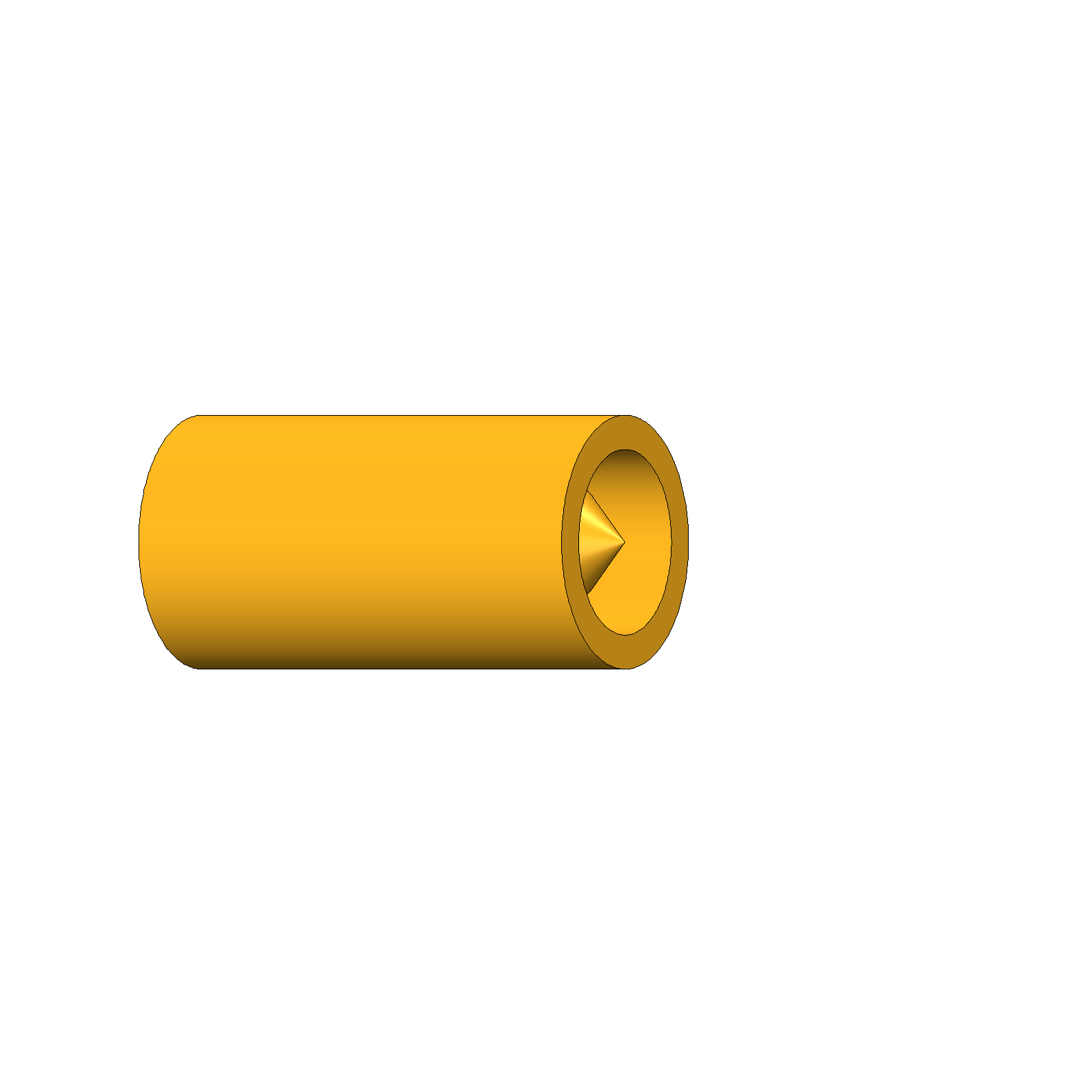

| Kopfform Signalleiter: | 08 Kegel 90°, selbstreinigend |
| Kopfform Signalleiter Oberfläche: | A Gold |
| Kopfform Signalleiter Werkstoff: | 3 CuBe |
| Max. Strombelastbarkeit Außenleiter: | 3 A |
| Max. Strombelastbarkeit Signalleiter: | 3 A |
| Maximaler Hub Außenleiter: | 5 mm |
| Maximaler Hub Signalleiter: | 5 mm |
| RoHS-konform: | ja |
| Schwimmend gelagert: | nein |
| Signalleiter wechselbar: | nein |
| Produktgruppe: | DPS Dipolkontaktstifte |

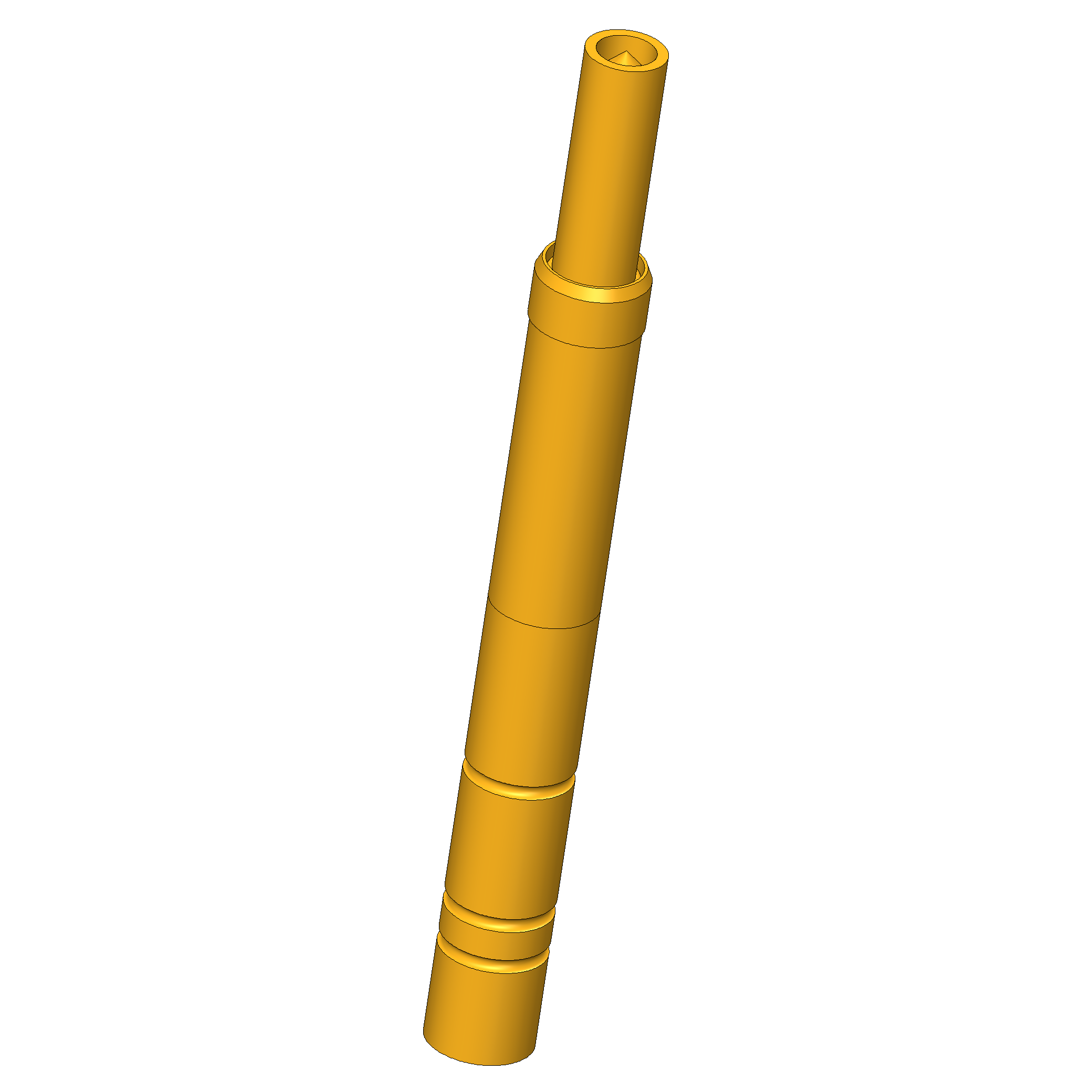

| Baureihe: | HFS-110 |
| Unterbaureihe: | HFS-110 A Anschluss für Stecker |
| Frequenzbereich bis zu: | 0,7 GHz |
| Gesamtfederkraft bei Arbeitshub: | 4,5 N |
| Interface passendes Assembly: | SE-110 Kabel-Stecker Assembly für HFS-110 |
| Temperatur min.: | -40 °C |
| Geschlecht passendes Assembly: | M Signalleiter männlich / Stecker |
| Impedanz: | 50 Ohm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 35 mm |
| Prüfling / Kontakt: | PCB Coax geschlossen |
| Einbauhöhe ohne Kontaktsteckhülse: | 9,5 mm |
| Raster: | 4,5 mm |
| Verdrehgesichert: | nein |
| Spannungsfestigkeit: | 1,1 kV |
| Durchgehender Kolben: | nein |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 3,5 mm |
Anmelden
Produkt Details
- Kontaktstift für niedrigen Frequenzbereich oder Kelvin-/Vierleitermessung
- Für einfache und preissensitive Anwendungen
- Bis 700 MHz
- Interface-Stecker SE-110
- Kontaktsteckhülse KS-110
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einbauart: steckbar
- Temperatur max.: 80 °C
- Durchgehender Kolben: nein
- Raster: 4,5 mm
- Produktgruppe: DPS Dipolkontaktstifte
- Interface passendes Assembly: SE-110 Kabel-Stecker Assembly für HFS-110
- Verdrehgesichert: nein
- KS-Unterbaureihe: KS-110 Schraubversion
- Schwimmend gelagert: nein
- Baureihe: HFS-110
- Geschlecht passendes Assembly: M Signalleiter männlich / Stecker
- Prüfling / Kontakt: PCB Coax geschlossen
- RoHS-konform: ja
- Temperatur min.: -40 °C
- Unterbaureihe: HFS-110 A Anschluss für Stecker
Daten zum Signalleiter
- Federkraft je Signalleiter bei Arbeitshub: 1,5 N
- Anzahl Signalleiter: 1
- Kopfform Signalleiter: 08 Kegel 90°, selbstreinigend
- Kopfdurchmesser Signalleiter: 1,15 mm
- Kopfform Signalleiter Werkstoff: 3 CuBe
- Kopfform Signalleiter Oberfläche: A Gold
- Maximaler Hub Signalleiter: 5 mm
- Signalleiter wechselbar: nein
- Arbeitshub Signalleiter: 4 mm
- Max. Strombelastbarkeit Signalleiter: 3 A
Daten zum Außenleiter
- Außenleiter wechselbar: nein
- Kopfdurchmesser Außenleiter: 2,6 mm
- Maximaler Hub Außenleiter: 5 mm
- Max. Strombelastbarkeit Außenleiter: 3 A
- Kopfform Außenleiter: 02 Flach
- Arbeitshub Außenleiter: 4 mm
- Federkraft gesamt Außenleiter bei Arbeitshub: 3 N
Mechanische Daten
- Einbauhöhe ohne Kontaktsteckhülse: 9,5 mm
- Gesamtlänge: 35 mm
- Gesamtfederkraft bei Arbeitshub: 4,5 N
- Stifthülsendurchmesser: 3,5 mm
Elektrische Daten
- Frequenzbereich bis zu: 0,7 GHz
- Spannungsfestigkeit: 1,1 kV
- Impedanz: 50 Ohm
