Produktinformationen "HCM-667-0012 C01-08000-02"
- Zuverlässige Kontaktierung von Batteriezellen

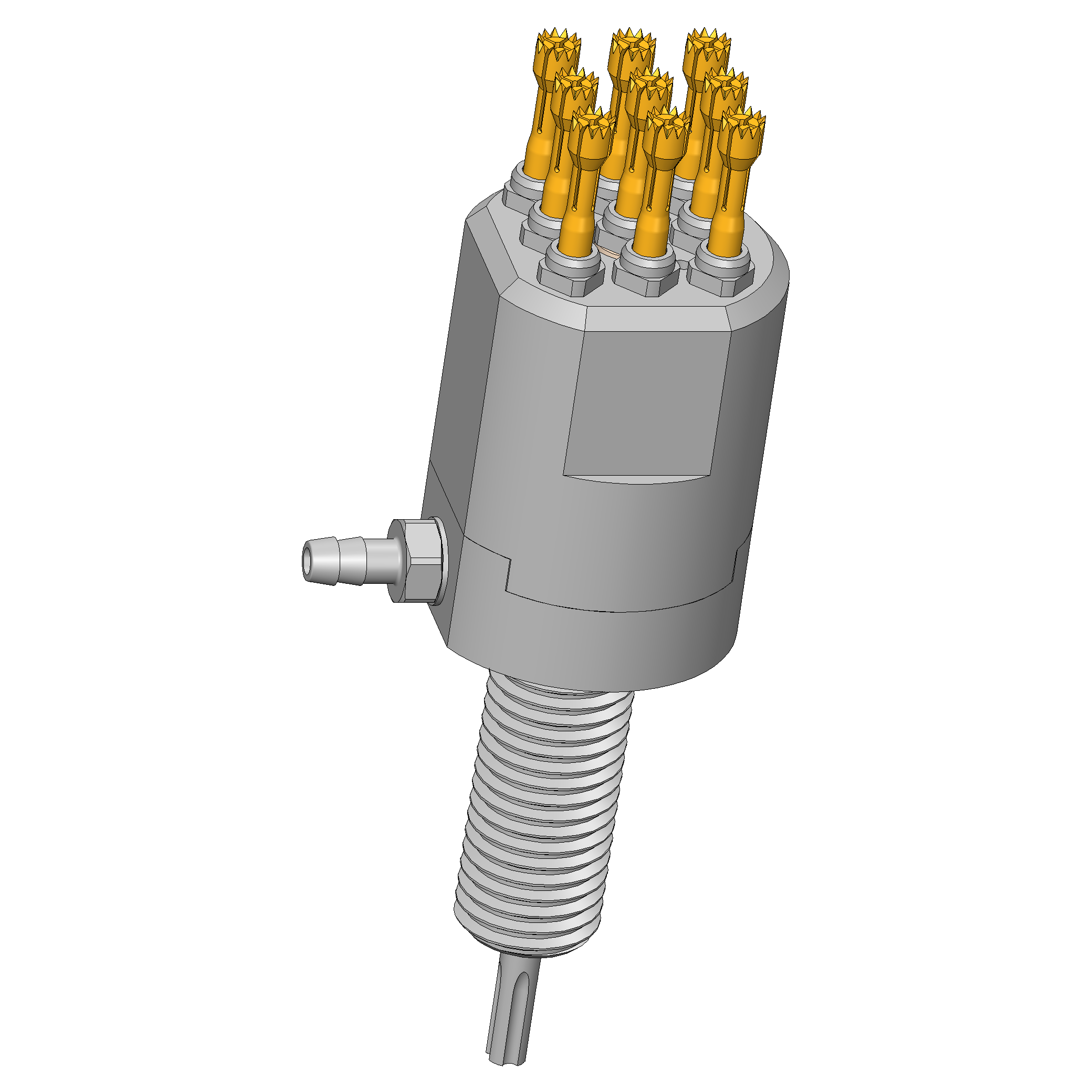

- Modularer Aufbau ermöglicht Skalierung der Stromübertragung mit bewährten INGUN Standardprodukten

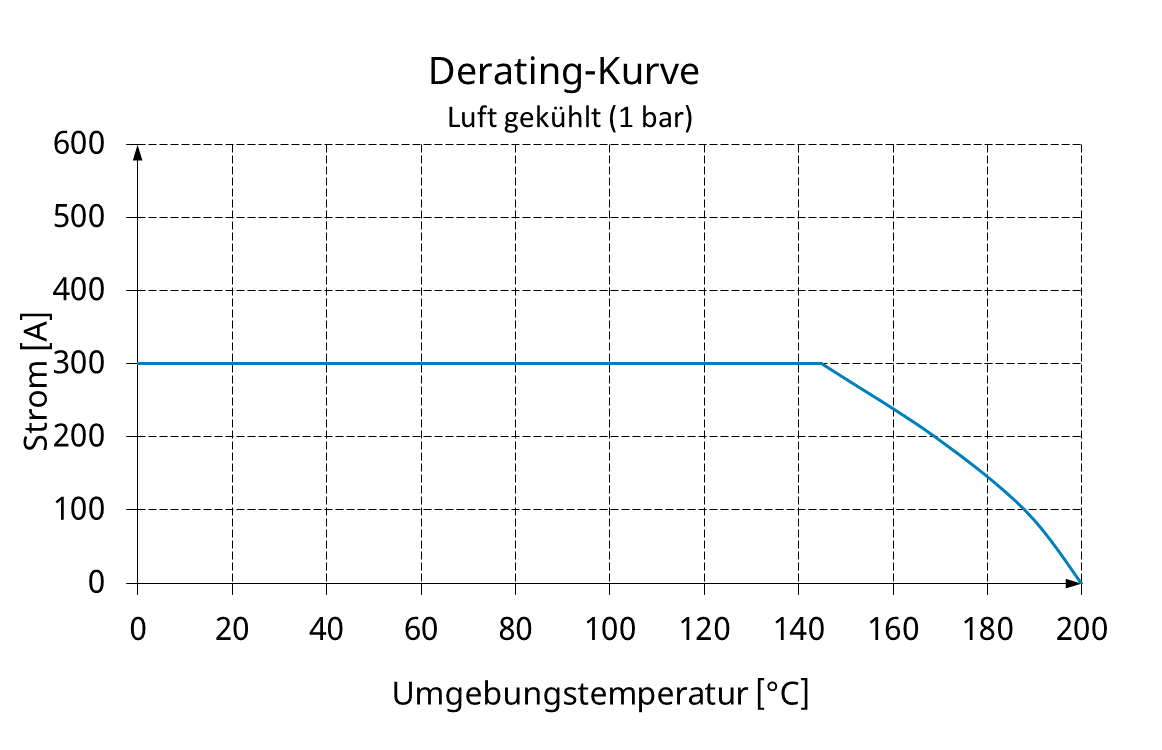

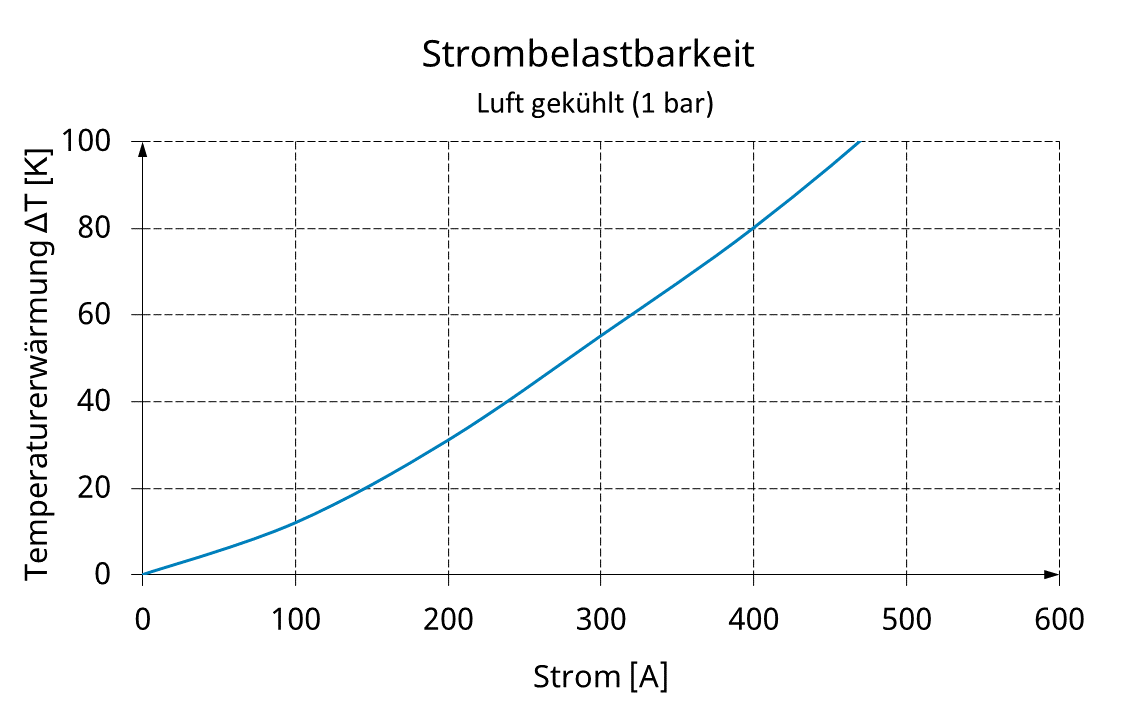

- Steigerung der maximalen Stromübertragung durch Kühlung des Grundkörpers
- Kühlung der Kontaktfläche durch GKS-667 optional verfügbar
- Spannungsüberwachung durch zentrischen Sensekontakt möglich
- Temperaturmessung an der Kontaktfläche durch TKS-667 optional erweiterbar
- Einfache Montage in Platte oder Stromschiene durch flexibel einsetzbaren Gewindebolzen
| Arbeitshub: | 4 mm |
|---|---|
| Durchgangswiderstand typisch max. (Anschluss am Kolben): | 1 mOhm |
| Einschraubdrehmoment: | 100 cNm |
| Einschraubdrehmoment max.: | 100 cNm |
| Federvorspannung: | 13,3 N |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Standard HSS (geschraubt) |
| Unterproduktgruppe: | Standard HSS (geschraubt) |
| Baureihe: | HCM-667, HCM-667 M einschraubbar |
| Kopfform: | 68 Spreizkopf mit stirnseitigen Spitzen/Schneidkanten |
| Strombelastbarkeit / Nennstrom: | 400 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 45 N |
| Schnellwechselsystem: | nein |
| Kopfdurchmesser: | 2,4 mm |
| Maximaler Hub: | 5,3 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 61,3 mm |
| Kontaktierung von: | - |
| Kopfform Oberfläche: | A Gold |
| Raster: | 19 mm |
| Verdrehgesichert: | ja |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |

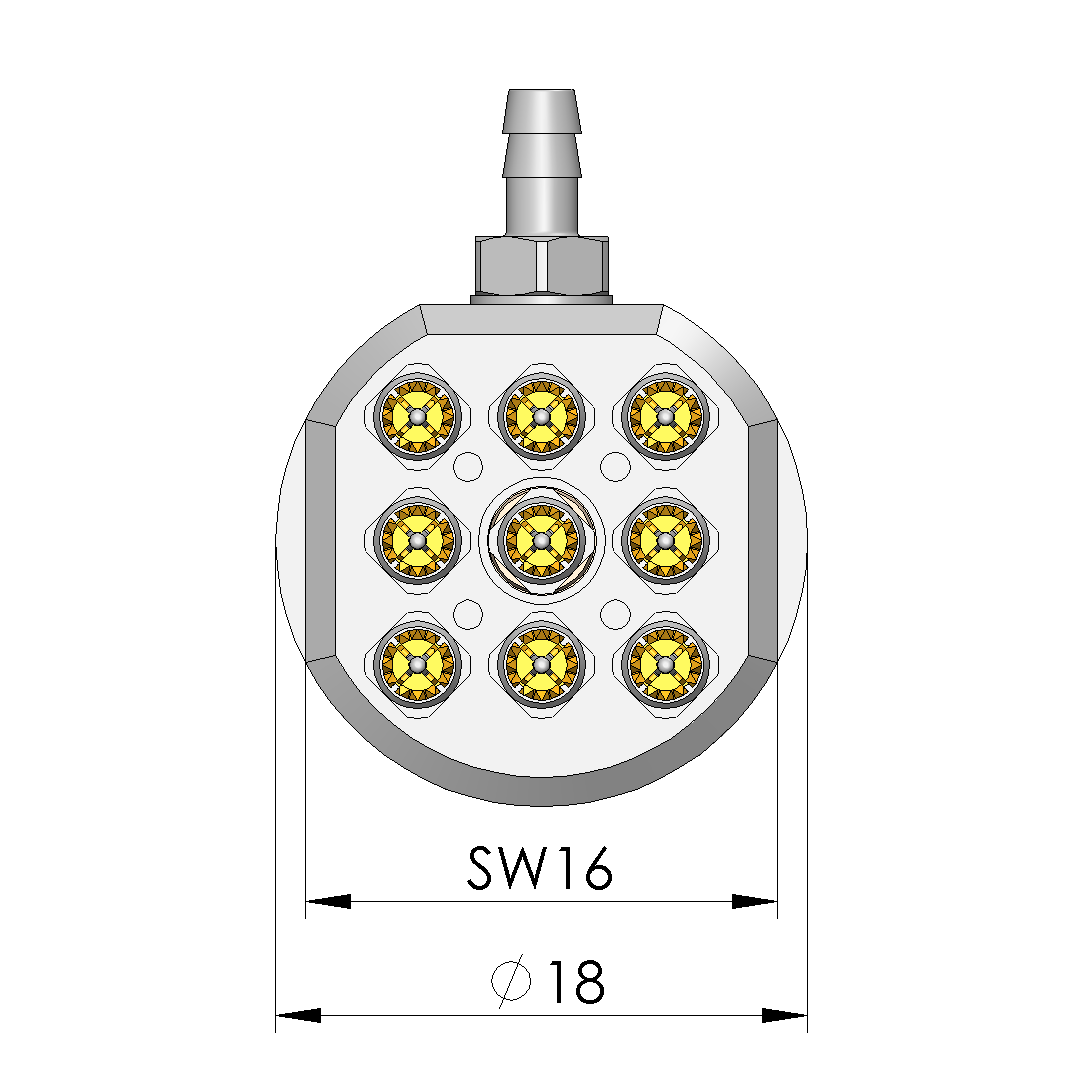

| Stifthülsendurchmesser: | 18 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Zuverlässige Kontaktierung von Batteriezellen
- Modularer Aufbau ermöglicht Skalierung der Stromübertragung mit bewährten INGUN Standardprodukten
- Steigerung der maximalen Stromübertragung durch Kühlung des Grundkörpers
- Kühlung der Kontaktfläche durch GKS-667 optional verfügbar
- Spannungsüberwachung durch zentrischen Sensekontakt möglich
- Temperaturmessung an der Kontaktfläche durch TKS-667 optional erweiterbar
- Einfache Montage in Platte oder Stromschiene durch flexibel einsetzbaren Gewindebolzen
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment max.: 100 cNm
- Produktgruppe: Hochstrom-Kontaktstifte
- Produktgruppe: Standard HSS (geschraubt)
- Unterproduktgruppe: Standard HSS (geschraubt)
- Baureihe: HCM-667 M einschraubbar
- Baureihe: HCM-667
- Raster: 19 mm
- Kontaktierung von: -
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Gewindeanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Einschraubdrehmoment: 100 cNm
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja

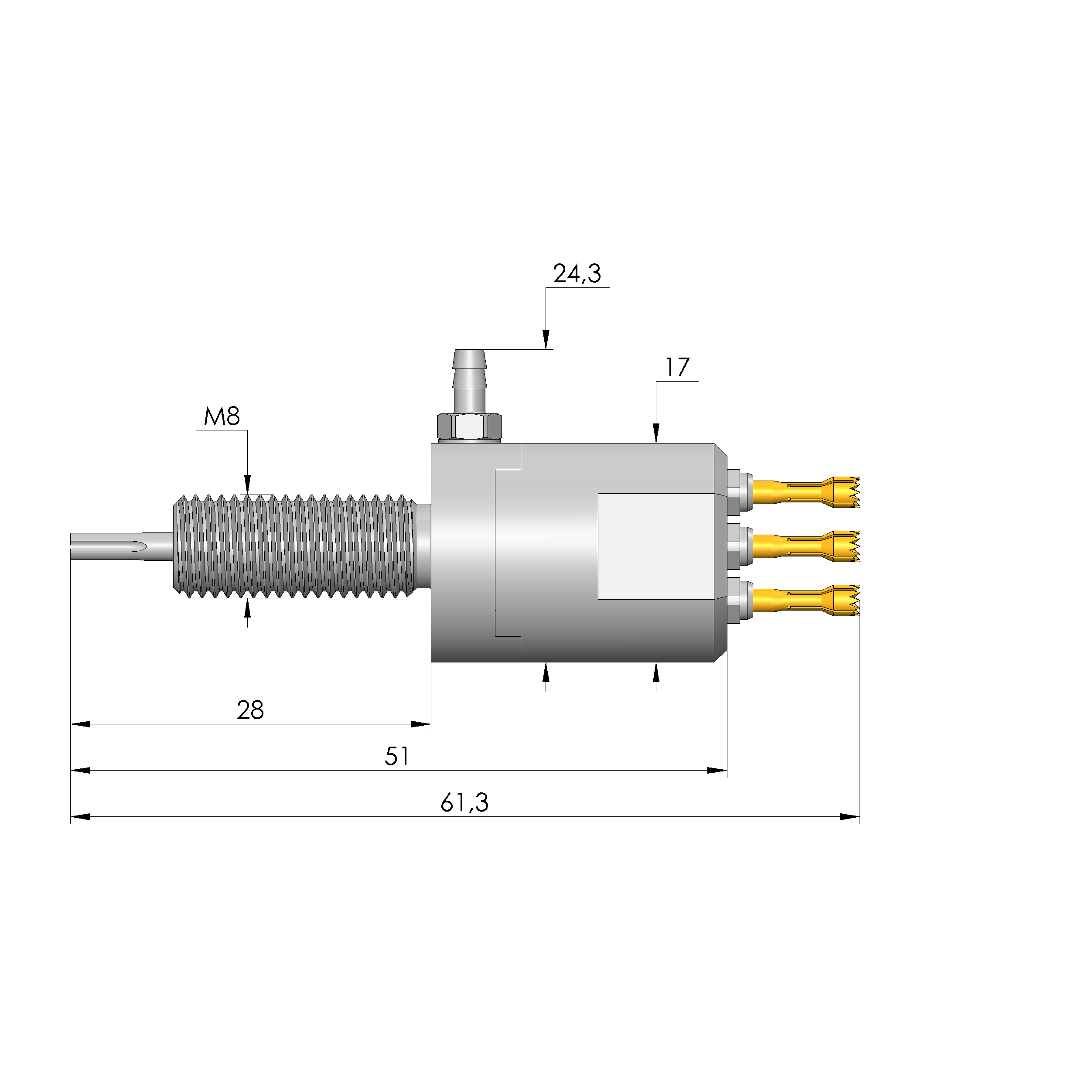

Mechanische Daten
- Gesamtlänge: 61,3 mm
- Stifthülsendurchmesser: 18 mm
- Maximaler Hub: 5,3 mm

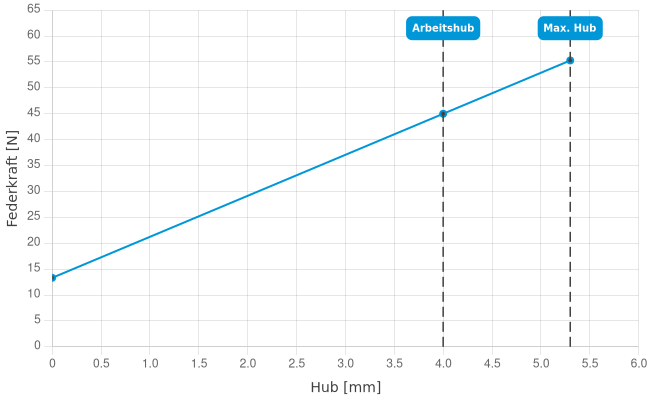

- Federvorspannung: 13,3 N
- Federkraft bei Arbeitshub: 45 N
- Arbeitshub: 4 mm
Elektrische Daten

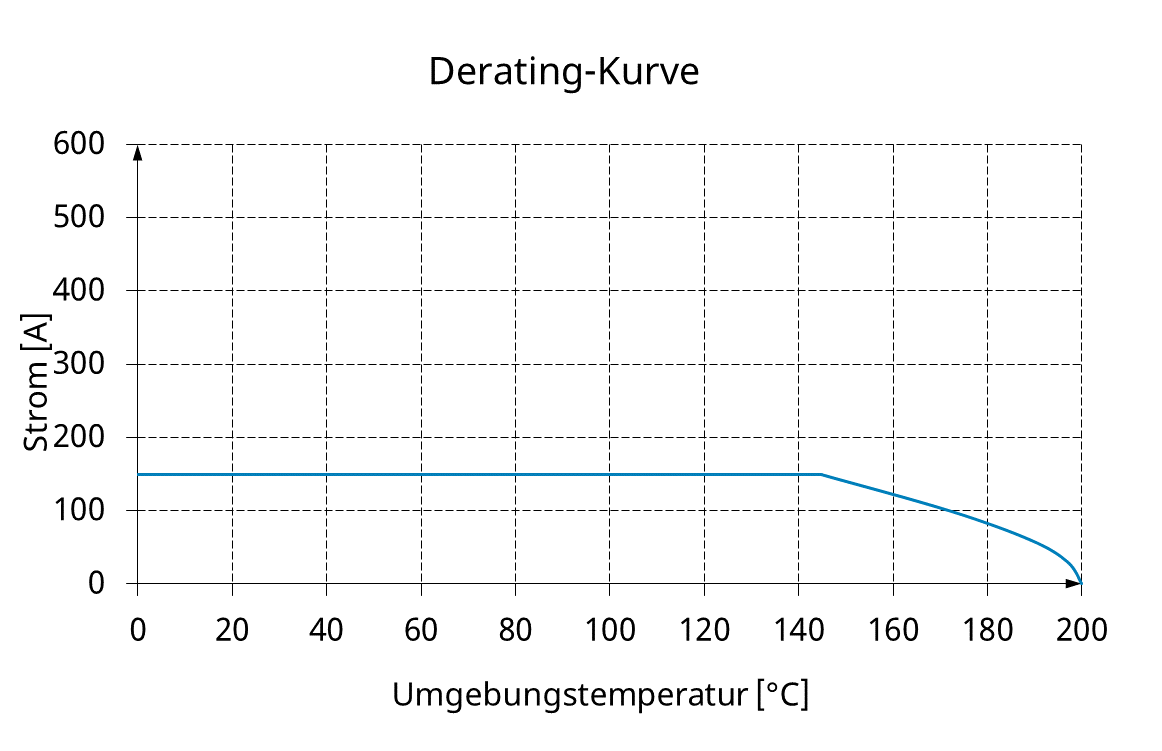

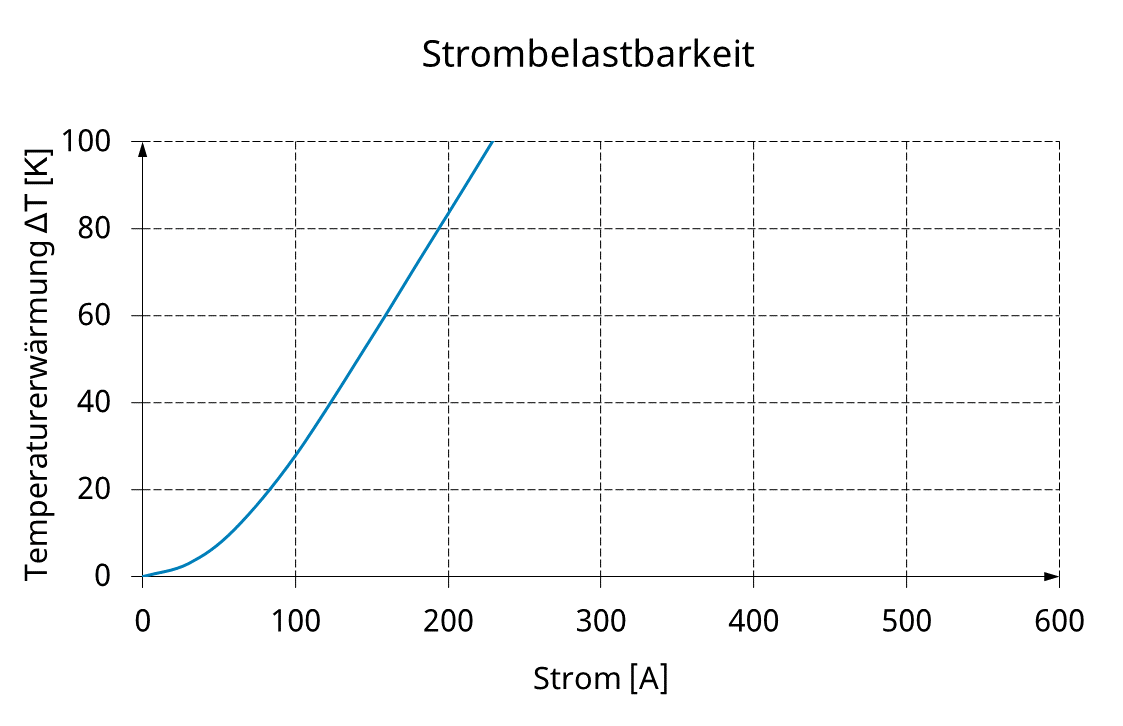

- Strombelastbarkeit / Nennstrom: 400 A
- Durchgangswiderstand typisch max. (Anschluss am Kolben): 1 mOhm

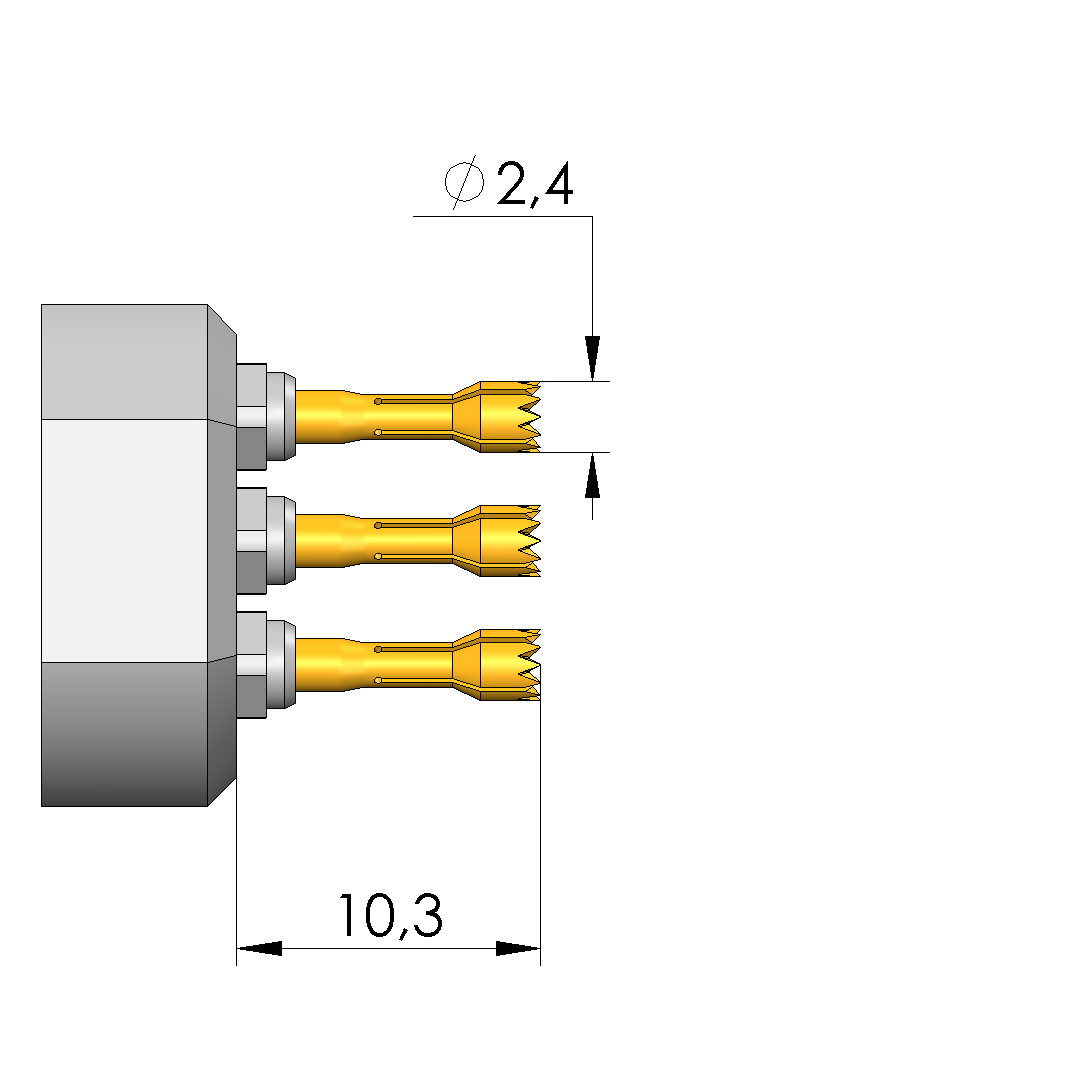

Daten zur Kopfform

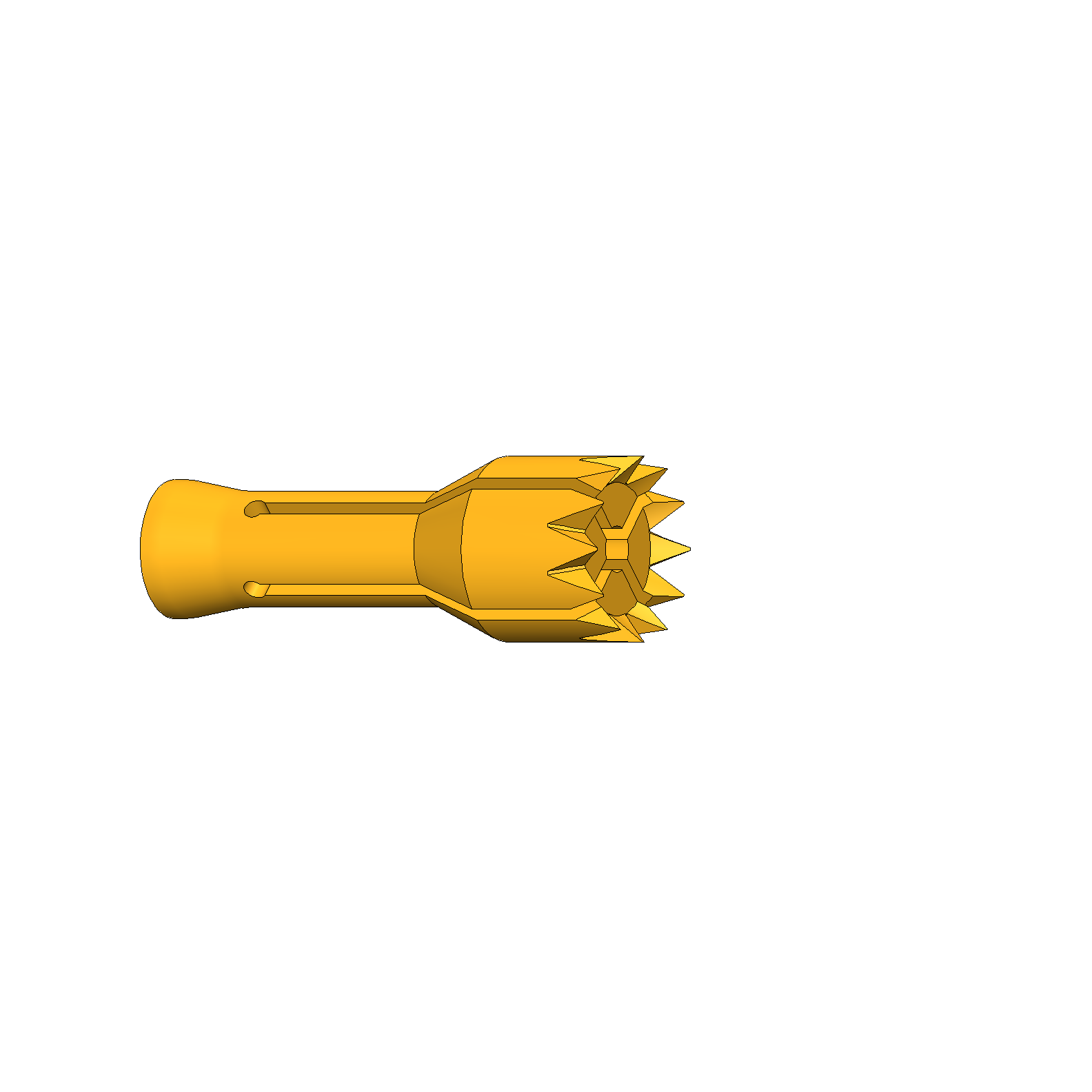

- Kopfform: 68 Spreizkopf mit stirnseitigen Spitzen/Schneidkanten
- Kopfdurchmesser: 2,4 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
