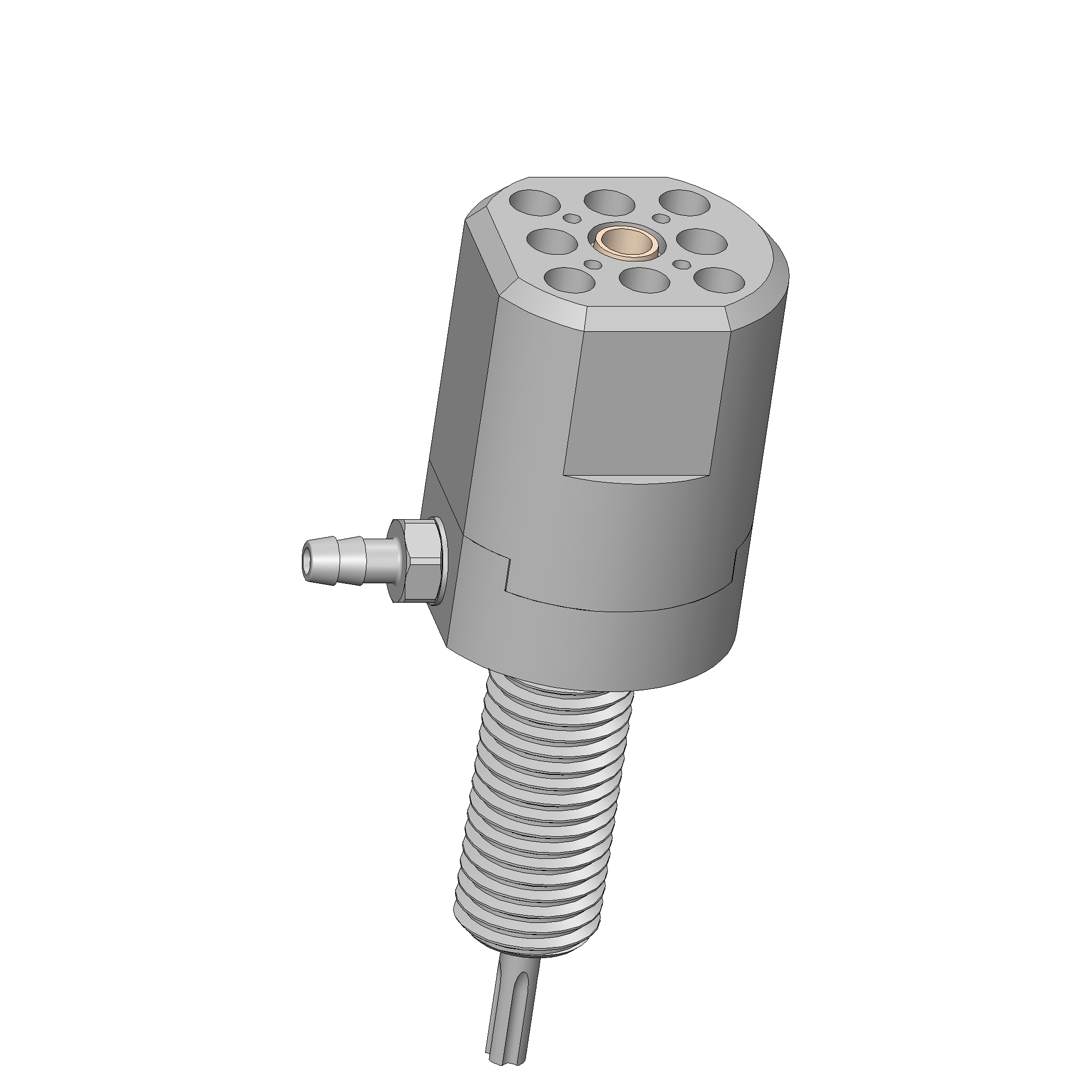

Produktinformationen "HCM-667-0000 C01-00000-00"
- Zuverlässige Kontaktierung von Batteriezellen
- Modularer Aufbau ermöglicht Skalierung der Stromübertragung mit bewährten INGUN Standardprodukten
- Steigerung der maximalen Stromübertragung durch Kühlung des Grundkörpers
- Kühlung der Kontaktfläche durch GKS-667 optional verfügbar
- Spannungsüberwachung durch zentrischen Sensekontakt möglich
- Temperaturmessung an der Kontaktfläche durch TKS-667 optional erweiterbar
- Einfache Montage in Platte oder Stromschiene durch flexibel einsetzbaren Gewindebolzen
| Durchgangswiderstand typisch max. (Anschluss am Kolben): | 1 mOhm |
|---|---|
| Einschraubdrehmoment: | 100 cNm |
| Einschraubdrehmoment max.: | 100 cNm |
| RoHS-konform: | ja |
| Produktgruppe: | Hochstrom-Kontaktstifte, Standard HSS (geschraubt) |
| Unterproduktgruppe: | Standard HSS (geschraubt) |
| Baureihe: | HCM-667, HCM-667 M einschraubbar |
| Temperatur min.: | -100 °C |
| Schnellwechselsystem: | nein |
| Temperatur max.: | 200 °C |

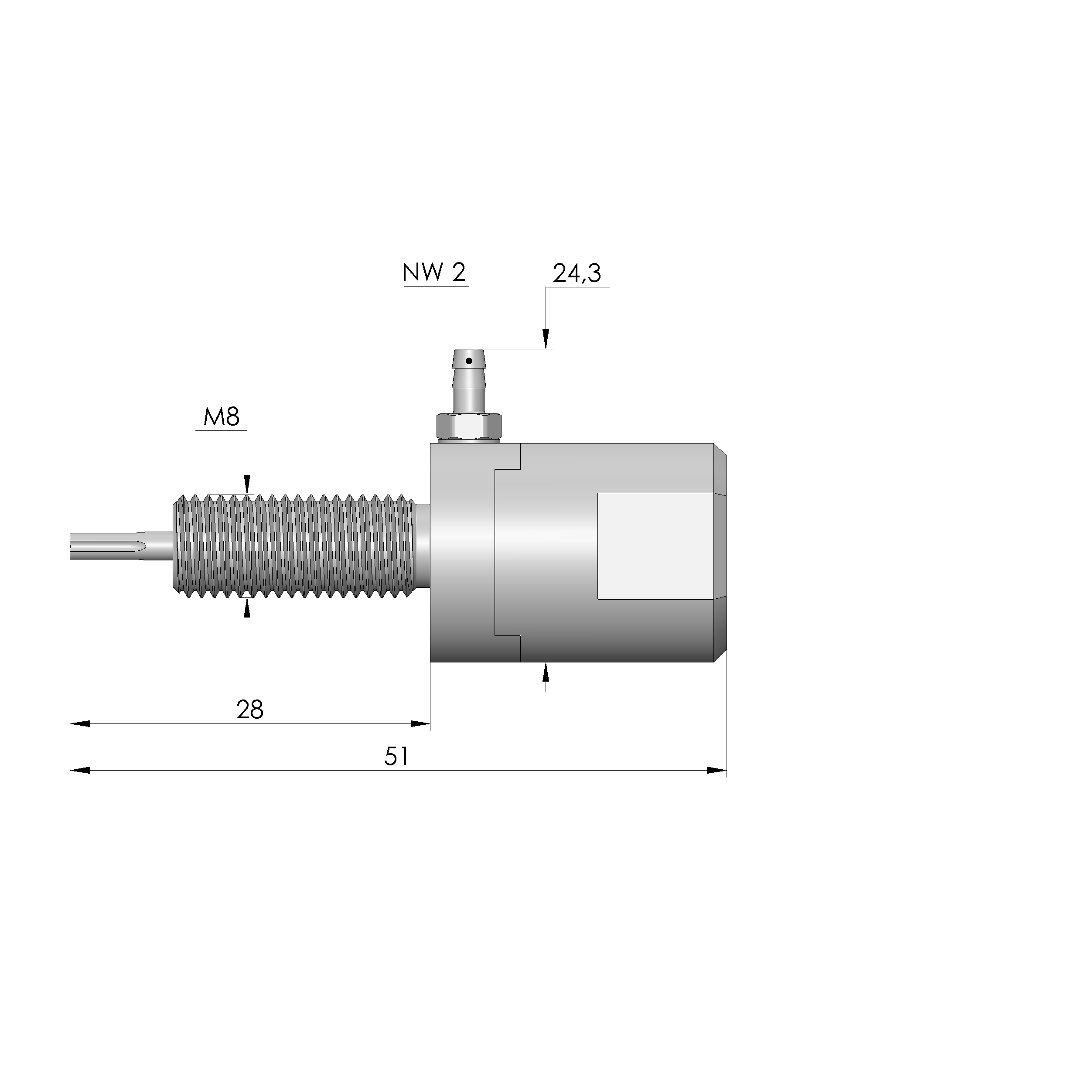

| Gesamtlänge: | 51 mm |
| Raster: | 19 mm |
| Verdrehgesichert: | ja |
| Anschlussart am Kontaktstift: | Gewindeanschluss |
| Magnetisch: | nein |
| Einbauart: | einschraubbar |

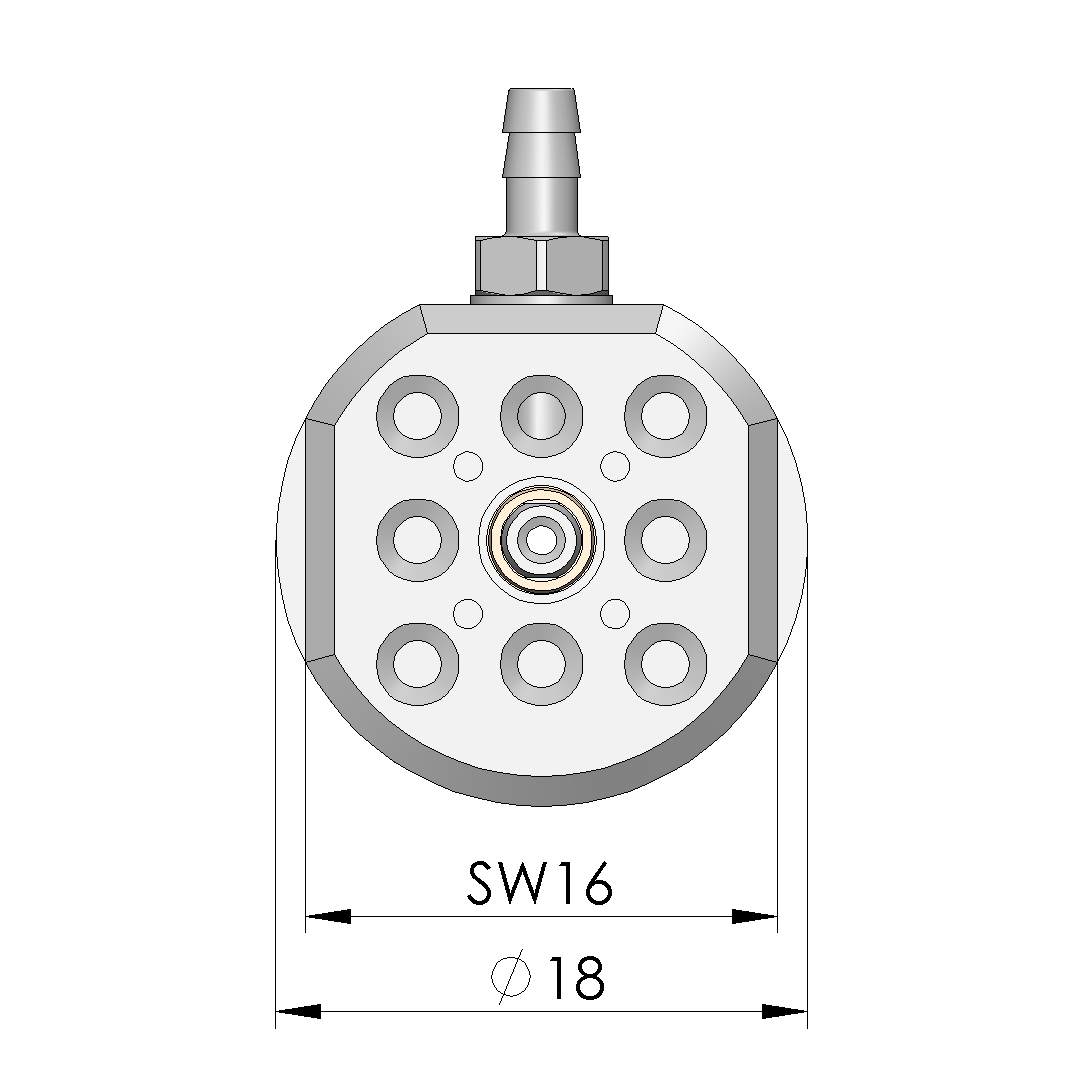

| Stifthülsendurchmesser: | 18 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Zuverlässige Kontaktierung von Batteriezellen
- Modularer Aufbau ermöglicht Skalierung der Stromübertragung mit bewährten INGUN Standardprodukten
- Steigerung der maximalen Stromübertragung durch Kühlung des Grundkörpers
- Kühlung der Kontaktfläche durch GKS-667 optional verfügbar
- Spannungsüberwachung durch zentrischen Sensekontakt möglich
- Temperaturmessung an der Kontaktfläche durch TKS-667 optional erweiterbar
- Einfache Montage in Platte oder Stromschiene durch flexibel einsetzbaren Gewindebolzen
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment max.: 100 cNm
- Produktgruppe: Hochstrom-Kontaktstifte
- Produktgruppe: Standard HSS (geschraubt)
- Unterproduktgruppe: Standard HSS (geschraubt)
- Baureihe: HCM-667 M einschraubbar
- Baureihe: HCM-667
- Raster: 19 mm
- Magnetisch: nein
- Einbauart: einschraubbar
- Schnellwechselsystem: nein
- Anschlussart am Kontaktstift: Gewindeanschluss
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Einschraubdrehmoment: 100 cNm
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Elektrische Daten
- Durchgangswiderstand typisch max. (Anschluss am Kolben): 1 mOhm
Mechanische Daten
- Gesamtlänge: 51 mm
- Stifthülsendurchmesser: 18 mm
