Produktinformationen "GKS-970 305 130 A 2001 K"
- Kurzhubstifte ermöglichen eine sichere Signal- und Stromversorgung sowie einen schnellen Austausch von Baugruppen im Wartungsfall
- Zum Aufbau von leicht trennbaren elektronischen Schnittstellen, wie beispielsweise in Ladeschalen für Elektronikgeräte
- Besonders geeignet zum Einsatz in Anwendungen mit geringen Platzverhältnissen aufgrund der minimalen Baulänge
- Ausgleich von möglichen Höhen- und Bauteiltoleranzen
| Arbeitshub: | 1 mm |
|---|---|
| Federvorspannung: | 1,5 N |
| Passende Kontaktsteckhülse: | KS-967 25, KS-967 50 |
| RoHS-konform: | ja |
| Produktgruppe: | Kurzhub-GKS / Lade- und Übergabe-GKS, Vielseitige Kontaktstifte |
| Unterproduktgruppe: | Kurzhub-GKS / Lade- und Übergabe-GKS |

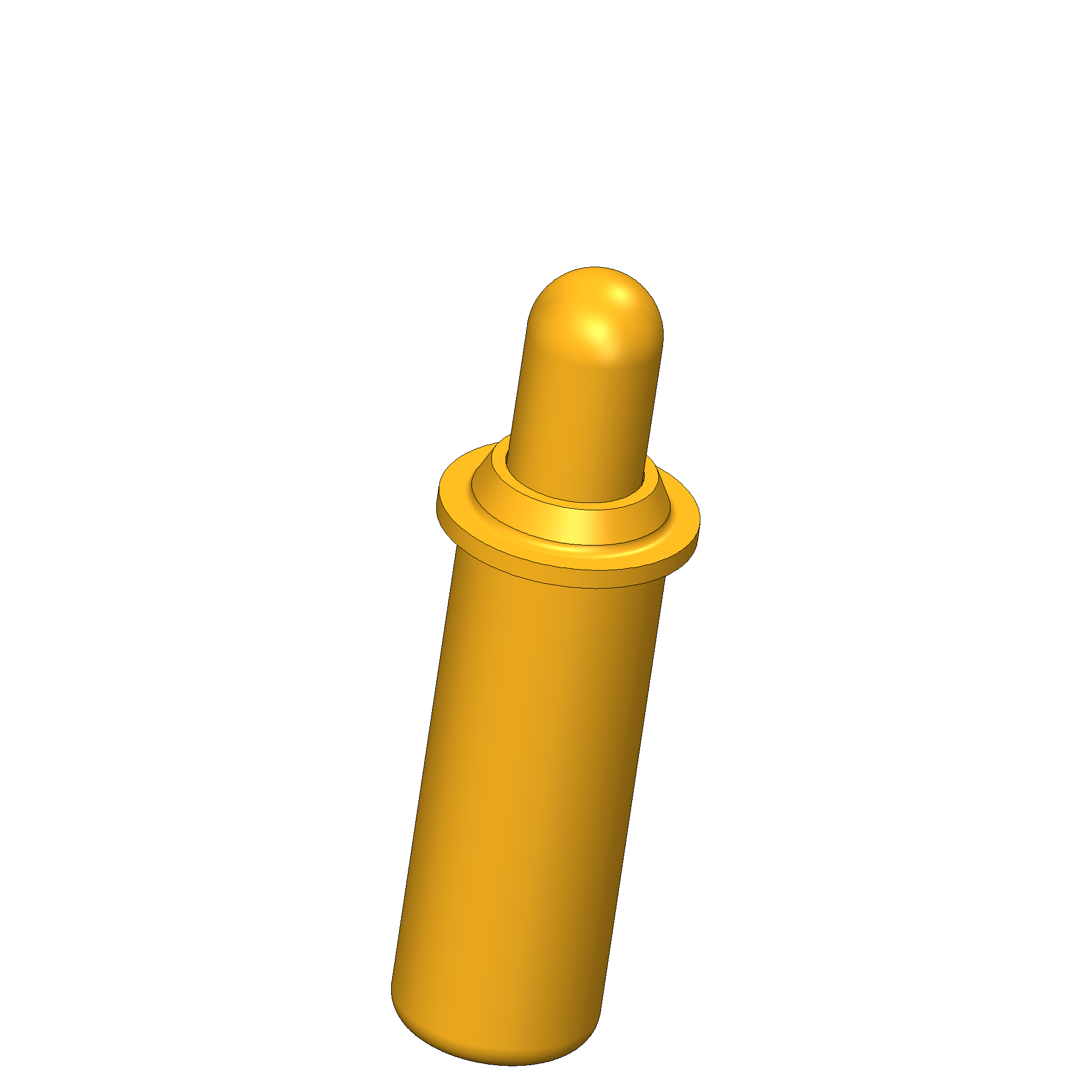

| Baureihe: | GKS-970, GKS-970 K Kurzversion |
| E-Maß / Kragenmaß: | 01 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 2 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 1,3 mm |
| Maximaler Hub: | 1,7 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 8,2 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 3 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kurzhubstifte ermöglichen eine sichere Signal- und Stromversorgung sowie einen schnellen Austausch von Baugruppen im Wartungsfall
- Zum Aufbau von leicht trennbaren elektronischen Schnittstellen, wie beispielsweise in Ladeschalen für Elektronikgeräte
- Besonders geeignet zum Einsatz in Anwendungen mit geringen Platzverhältnissen aufgrund der minimalen Baulänge
- Ausgleich von möglichen Höhen- und Bauteiltoleranzen
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Kurzhub-GKS / Lade- und Übergabe-GKS
- Produktgruppe: Vielseitige Kontaktstifte
- Unterproduktgruppe: Kurzhub-GKS / Lade- und Übergabe-GKS
- Baureihe: GKS-970 K Kurzversion
- Baureihe: GKS-970
- Raster: 3 mm
- Kontaktierung von: Weiblicher Konnektor
- Kontaktierung von: Pad
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-967 50
- Passende Kontaktsteckhülse: KS-967 25
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 8,2 mm
- Stifthülsendurchmesser: 2 mm
- Maximaler Hub: 1,7 mm
- Federvorspannung: 1,5 N
- E-Maß / Kragenmaß: 01

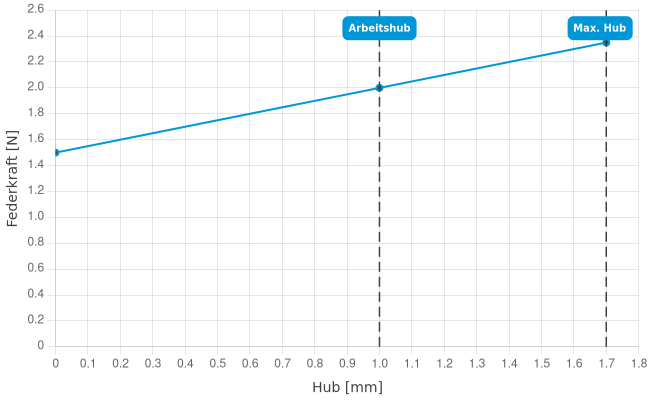

- Federkraft bei Arbeitshub: 2 N
- Arbeitshub: 1 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 8 A
- Durchgangswiderstand typisch max.: 20 mOhm

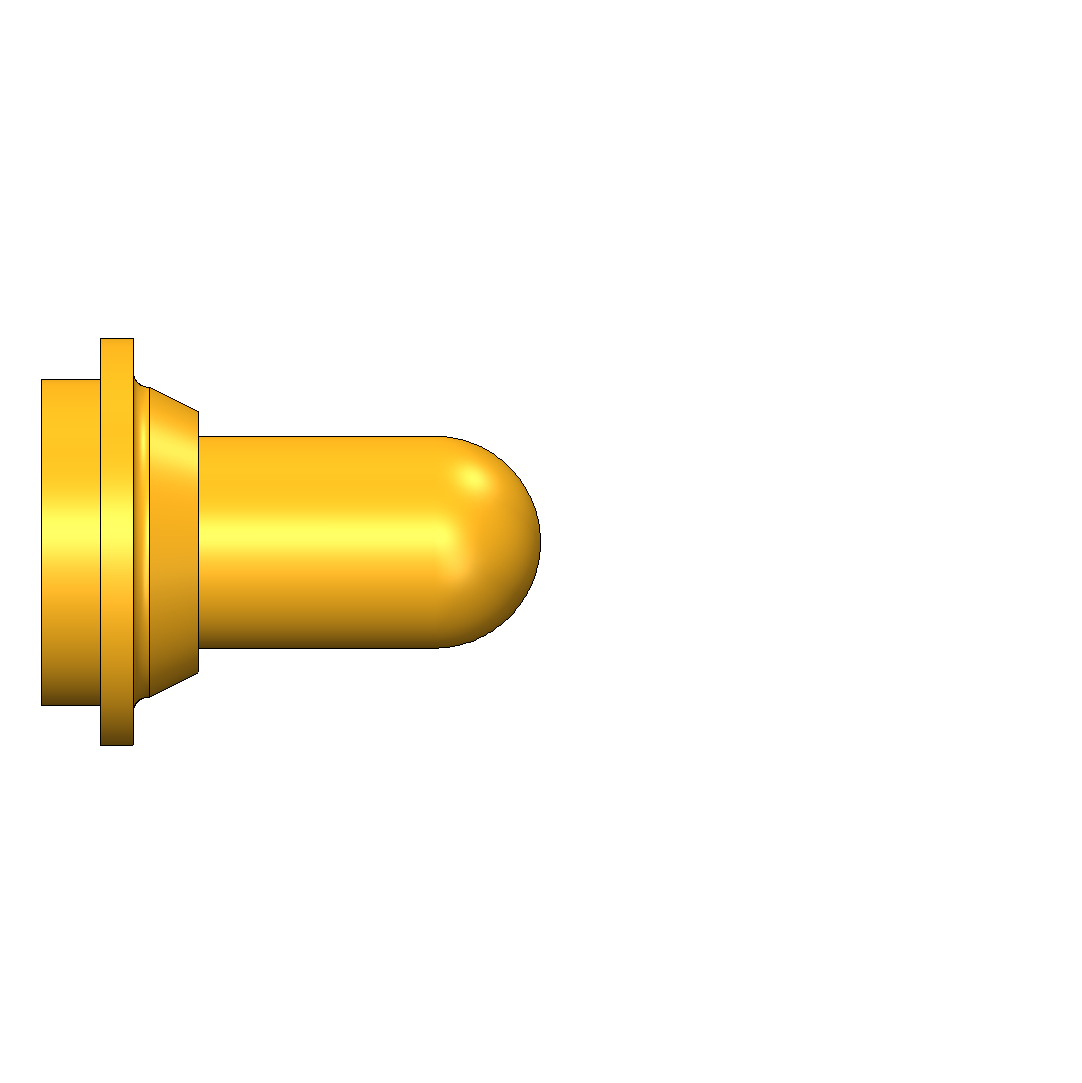

Daten zur Kopfform

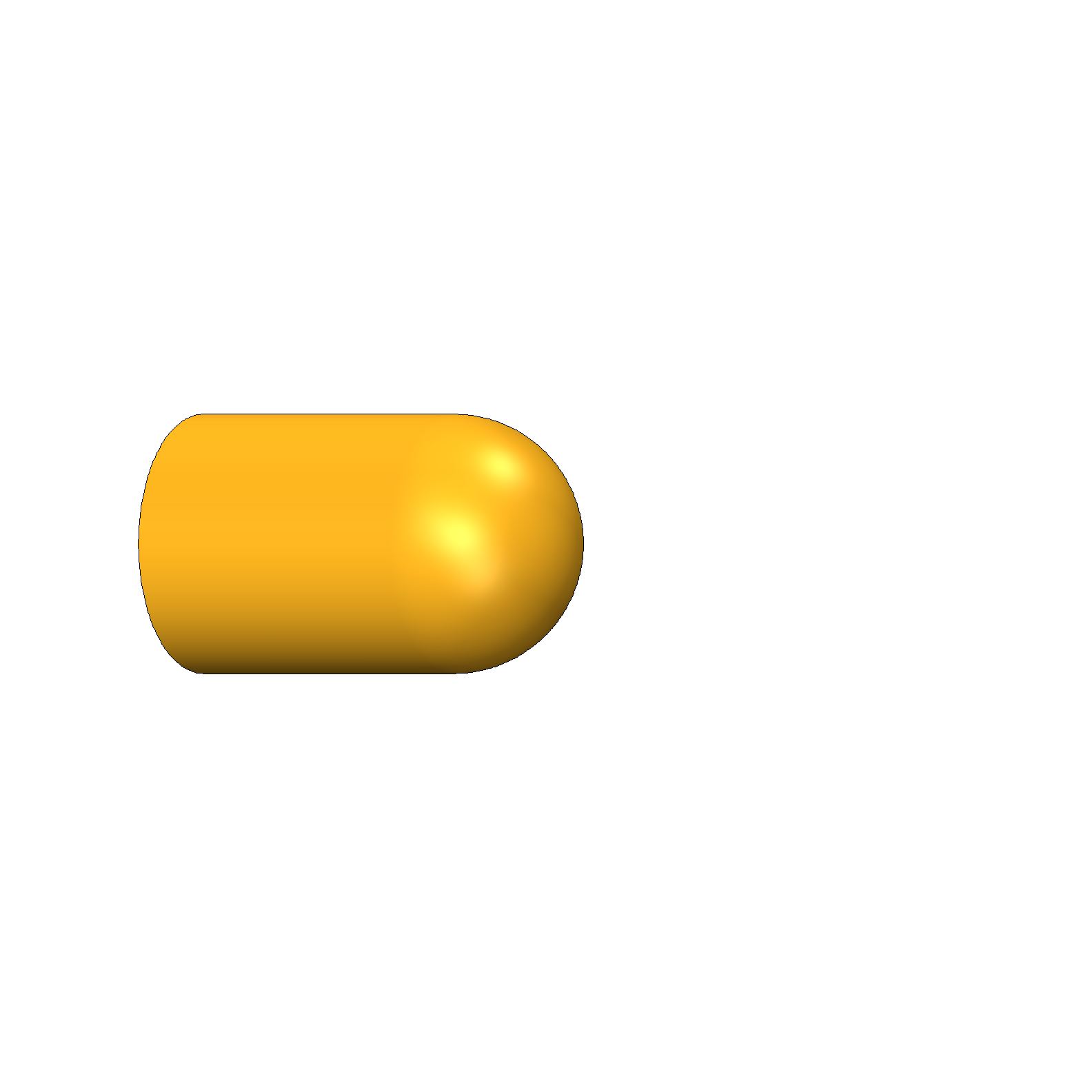

- Kopfform: 05 Rund (Vollradius)
- Kopfdurchmesser: 1,3 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
