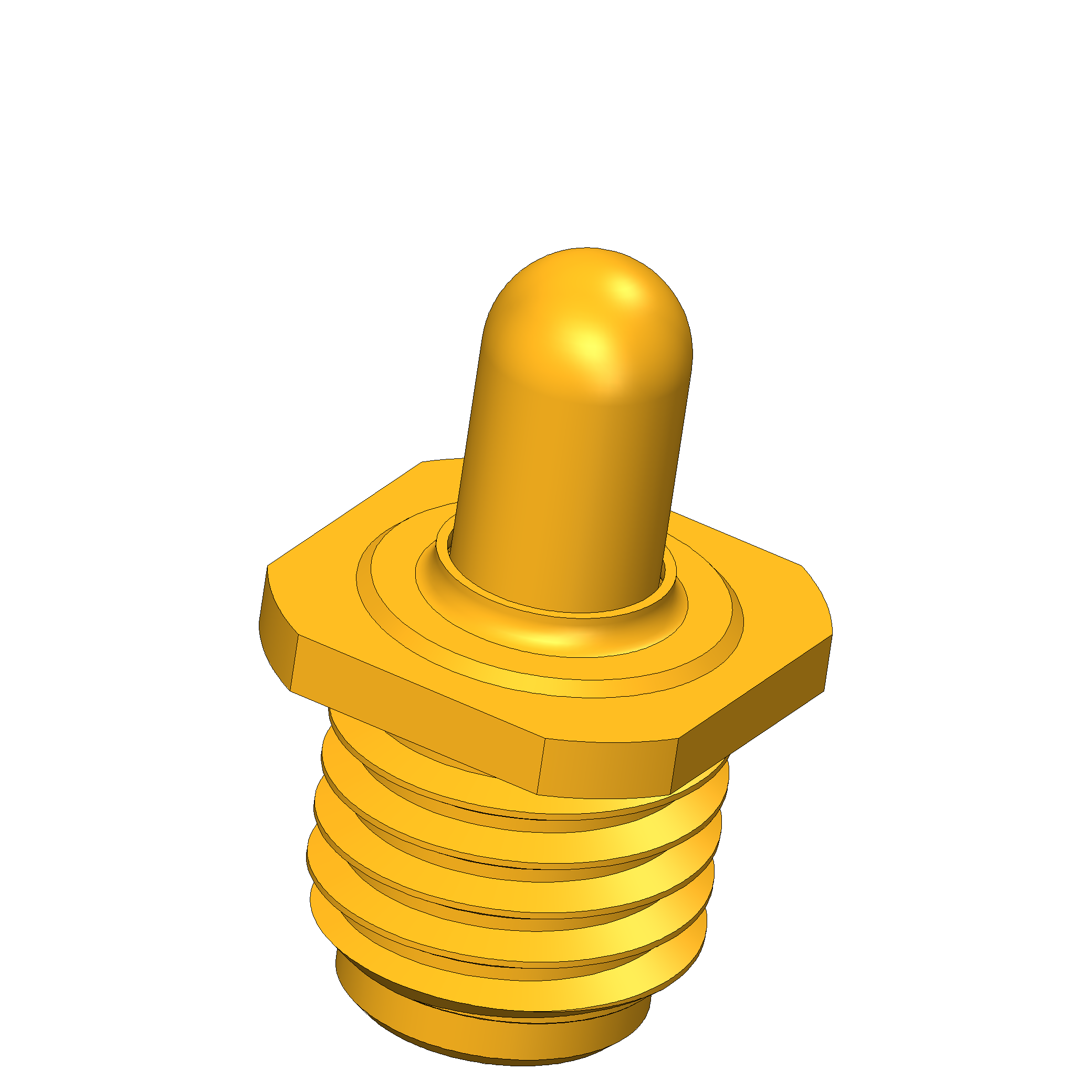

Produktinformationen "GKS-967 305 130 A 1001 M"
- Kurzhubstifte ermöglichen eine sichere Signal- und Stromversorgung sowie einen schnellen Austausch von Baugruppen im Wartungsfall
- Zum Aufbau von leicht trennbaren elektronischen Schnittstellen, wie beispielsweise in Ladeschalen für Elektronikgeräte
- Ausgleich von möglichen Höhen- und Bauteiltoleranzen
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
- Varianten mit Edelstahlfeder für Temperaturen von -100 °C bis +200 °C verfügbar
| Arbeitshub: | 1 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Federvorspannung: | 0,38 N |
| Passende Kontaktsteckhülse: | KS-967 M |
| RoHS-konform: | ja |
| Produktgruppe: | Kurzhub-GKS / Lade- und Übergabe-GKS, Vielseitige Kontaktstifte |
| Unterproduktgruppe: | Kurzhub-GKS / Lade- und Übergabe-GKS |
| Baureihe: | GKS-967, GKS-967 M einschraubbar |
| E-Maß / Kragenmaß: | 1 |
| Kopfform: | 05 Rund (Vollradius) |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 10 mOhm |
| Kopfdurchmesser: | 1,3 mm |
| Maximaler Hub: | 1,2 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 5,2 mm |
| Kontaktierung von: | Pad, Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 4 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 2,5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Produkt Details
- Kurzhubstifte ermöglichen eine sichere Signal- und Stromversorgung sowie einen schnellen Austausch von Baugruppen im Wartungsfall
- Zum Aufbau von leicht trennbaren elektronischen Schnittstellen, wie beispielsweise in Ladeschalen für Elektronikgeräte
- Ausgleich von möglichen Höhen- und Bauteiltoleranzen
- Sicherer Halt in der Kontaktsteckhülse durch Gewinde zum Einschrauben
- Varianten mit Edelstahlfeder für Temperaturen von -100 °C bis +200 °C verfügbar
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Passende Kontaktsteckhülse: KS-967 M
- Kontaktierung von: Weiblicher Konnektor
- Temperatur max.: 80 °C
- Verdrehgesichert: nein
- Produktgruppe: Kurzhub-GKS / Lade- und Übergabe-GKS
- Baureihe: GKS-967
- Einbauhöhe einstellbar: nein
- Baureihe: GKS-967 M einschraubbar
- RoHS-konform: ja
- Produktgruppe: Vielseitige Kontaktstifte
- Einbauart: einschraubbar
- Temperatur min.: -40 °C
- Schnellwechselsystem: ja
- Magnetisch: ja
- Einschraubdrehmoment: 3 – 5 cNm
- Raster: 4 mm
- Unterproduktgruppe: Kurzhub-GKS / Lade- und Übergabe-GKS
- Kontaktierung von: Pad
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 10 mOhm

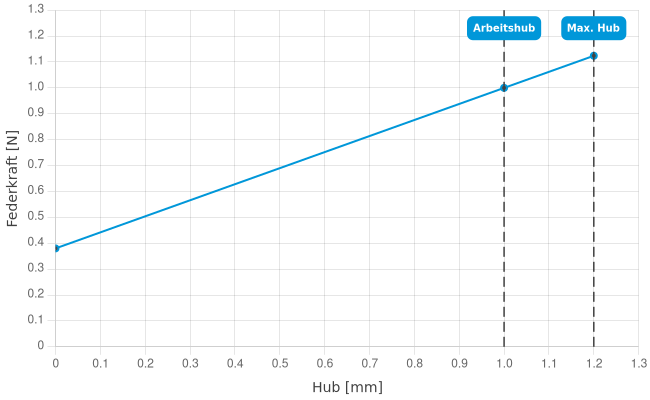

Mechanische Daten
- E-Maß / Kragenmaß: 1
- Maximaler Hub: 1,2 mm
- Gesamtlänge: 5,2 mm
- Stifthülsendurchmesser: 2,5 mm
- Arbeitshub: 1 mm
- Federkraft bei Arbeitshub: 1 N
- Federvorspannung: 0,38 N

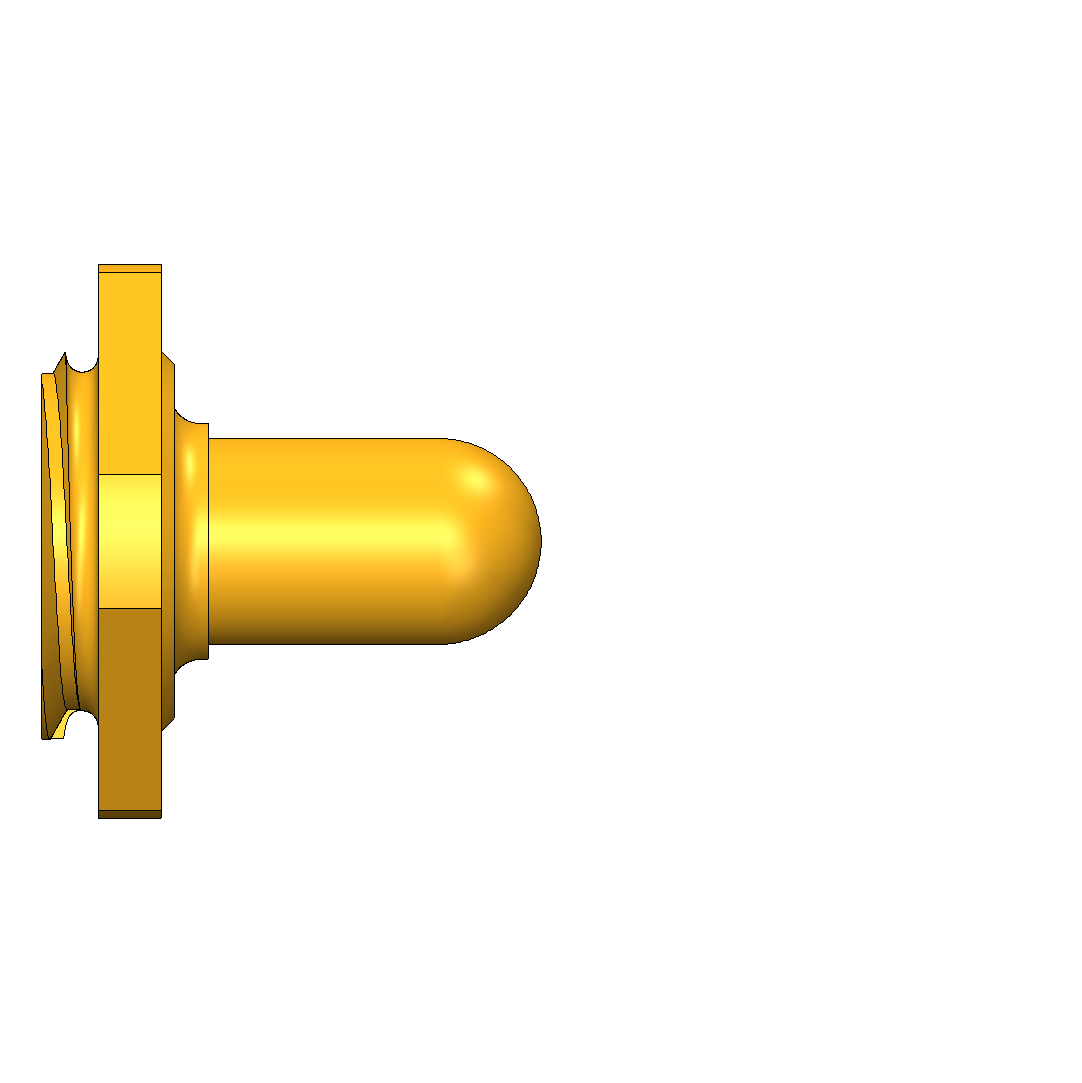

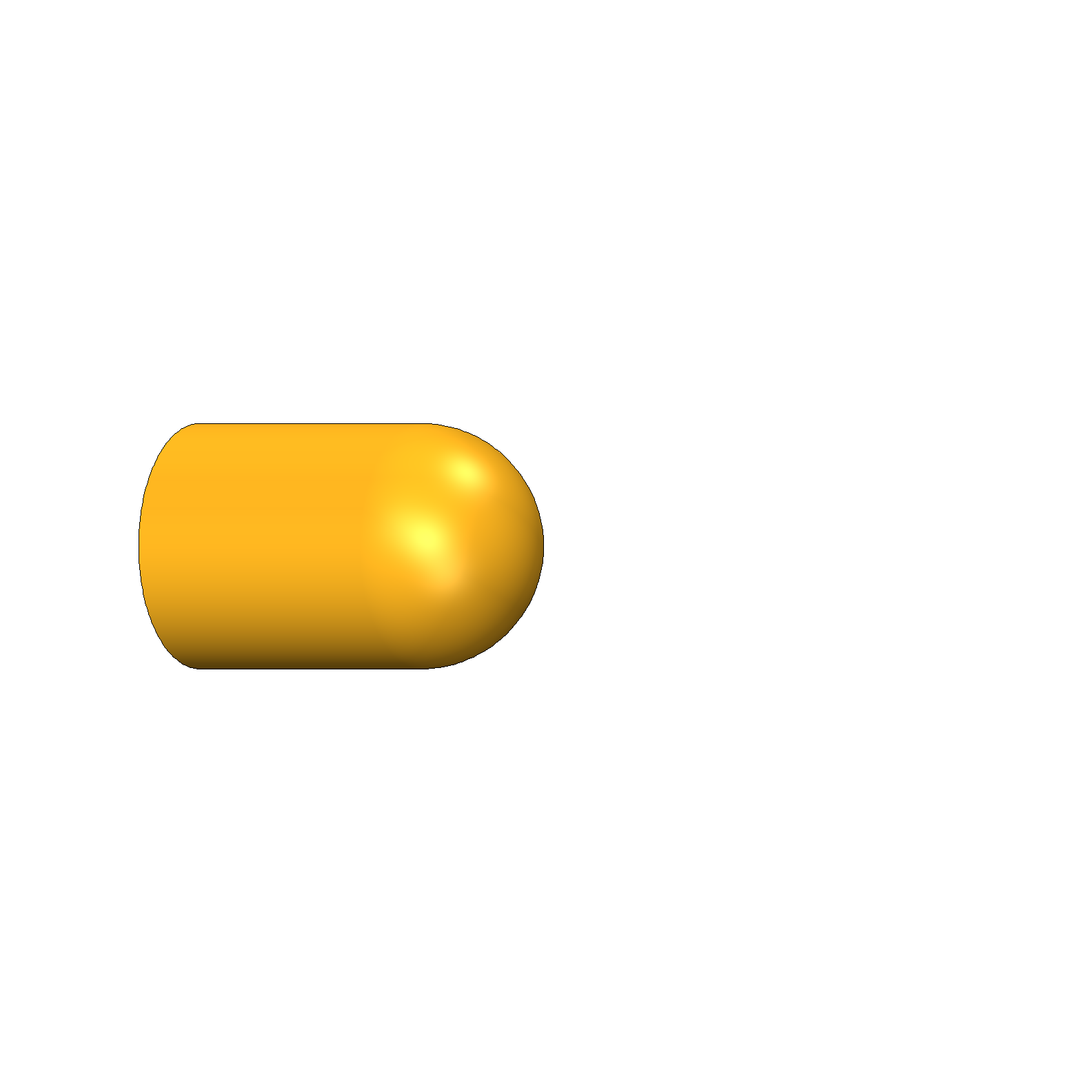

Daten zur Kopfform
- Kopfform Werkstoff: 3 CuBe
- Kopfform: 05 Rund (Vollradius)
- Kopfdurchmesser: 1,3 mm
- Kopfform Oberfläche: A Gold
