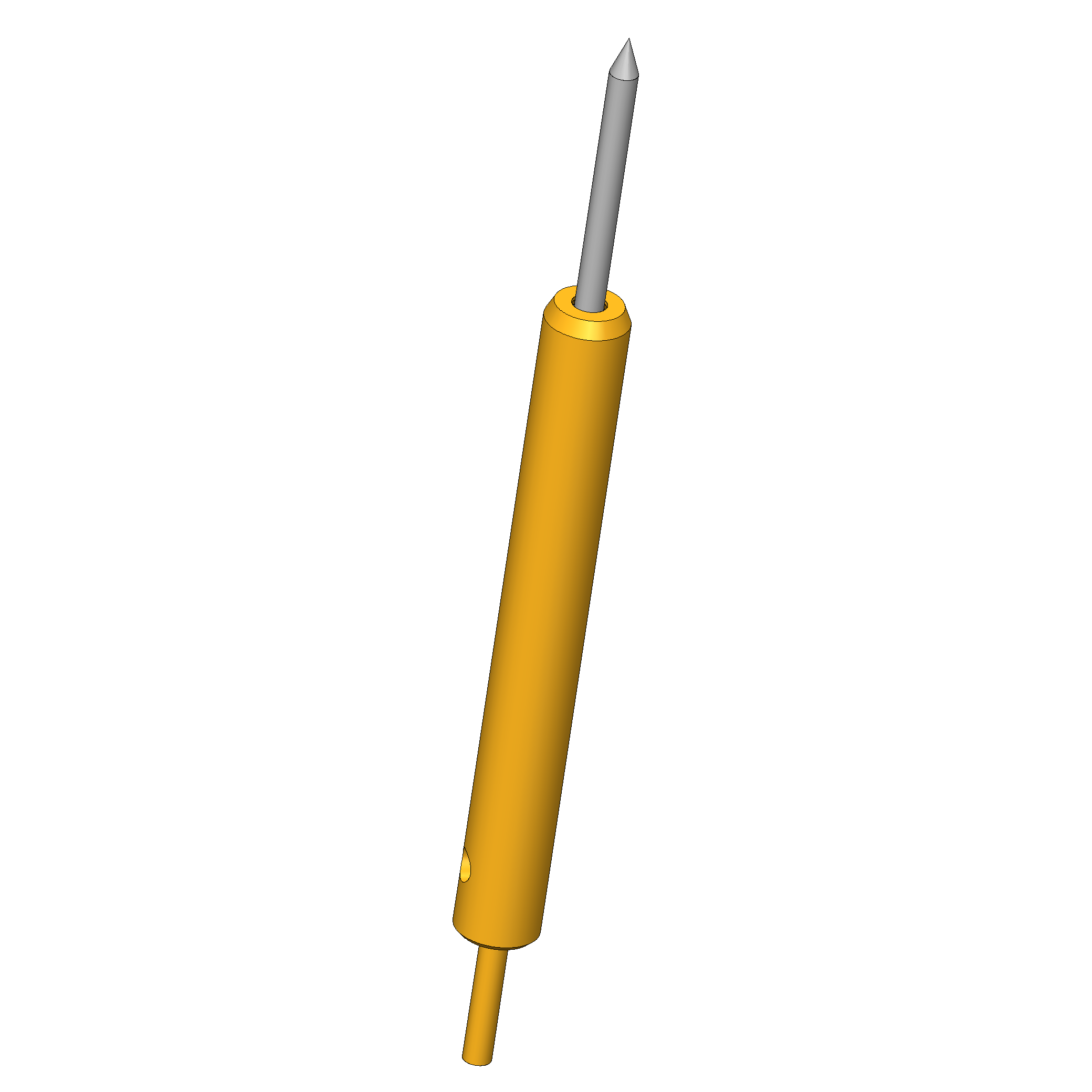

Produktinformationen "GKS-941 301 050 R 0800 1"
| Arbeitshub: | 3,2 mm |
|---|---|
| Federvorspannung: | 0,29 N |
| RoHS-konform: | ja |
| Produktgruppe: | Einlötbare Kontaktstifte, Vielseitige Kontaktstifte |
| Unterproduktgruppe: | Einlötbare Kontaktstifte |
| Baureihe: | GKS-941, GKS-941 1 Pin-ø 0,5 |
| E-Maß / Kragenmaß: | no name |
| Kopfform: | 01 Spitze 30°, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 0,8 N |
| Schnellwechselsystem: | nein |
| Durchgangswiderstand typisch max.: | 100 mOhm |
| Kopfdurchmesser: | 0,5 mm |
| Maximaler Hub: | 4 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 20 mm |
| Kontaktierung von: | Pad |
| Kopfform Oberfläche: | R Rhodium |
| Raster: | 1,91 mm |
| Verdrehgesichert: | nein |
| Anschlussart am Kontaktstift: | Lötanschluss |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Einbauart: | einlötbar |
| Stifthülsendurchmesser: | 1,5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 100 mOhm
Mechanische Daten
- Federkraft bei Arbeitshub: 0,8 N
- Arbeitshub: 3,2 mm
- E-Maß / Kragenmaß: no name
- Federvorspannung: 0,29 N
- Gesamtlänge: 20 mm
- Maximaler Hub: 4 mm
- Stifthülsendurchmesser: 1,5 mm
Allgemeine Daten
- Temperatur max.: 200 °C
- Temperatur min.: -100 °C
- Raster: 1,91 mm
- Verdrehgesichert: nein
- Produktgruppe: Einlötbare Kontaktstifte
- Einbauhöhe einstellbar: nein
- Baureihe: GKS-941 1 Pin-ø 0,5
- RoHS-konform: ja
- Produktgruppe: Vielseitige Kontaktstifte
- Baureihe: GKS-941
- Magnetisch: ja
- Unterproduktgruppe: Einlötbare Kontaktstifte
- Kontaktierung von: Pad
- Einbauart: einlötbar
- Anschlussart am Kontaktstift: Lötanschluss
- Schnellwechselsystem: nein

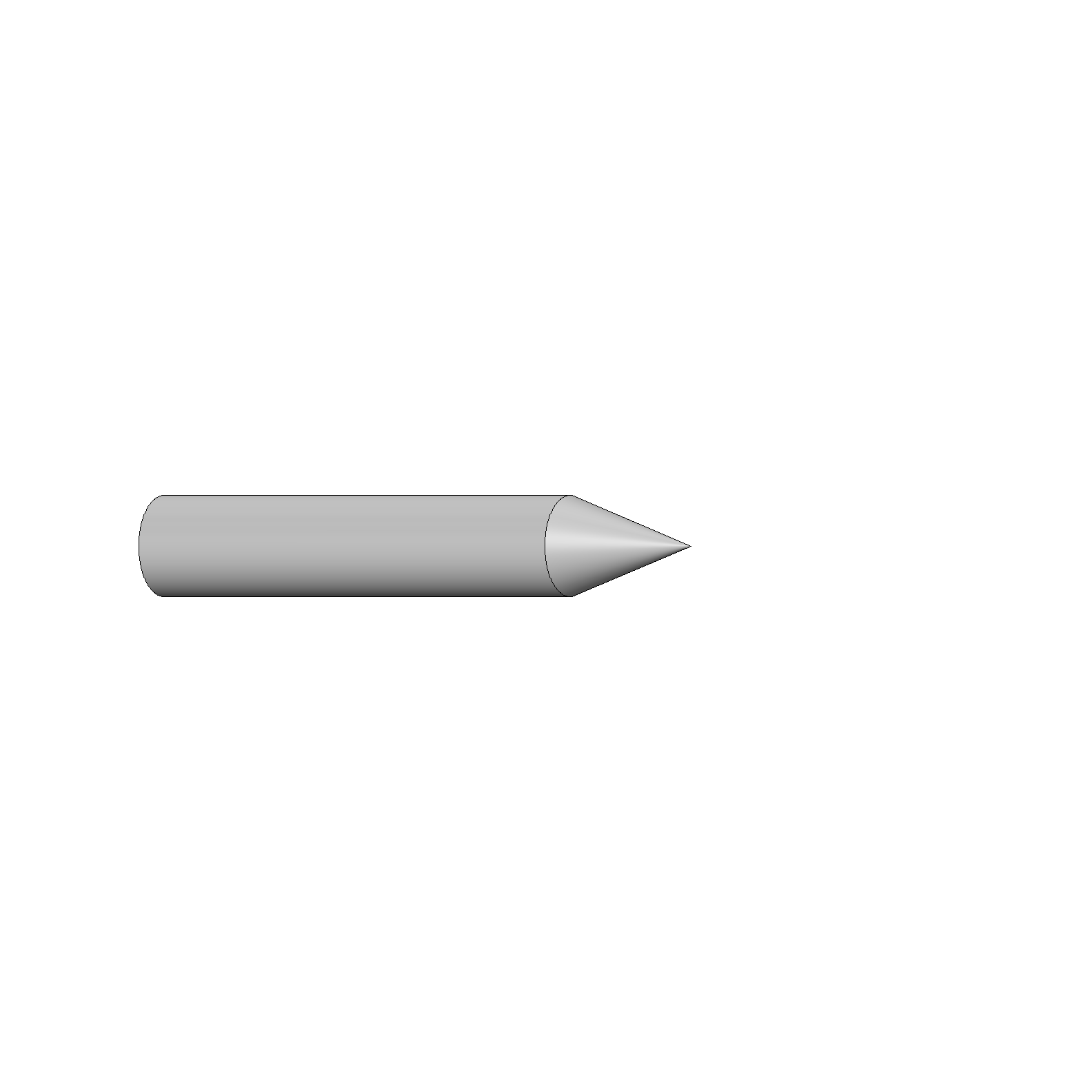

Daten zur Kopfform
- Kopfdurchmesser: 0,5 mm
- Kopfform Werkstoff: 3 CuBe
- Kopfform Oberfläche: R Rhodium
- Kopfform: 01 Spitze 30°, selbstreinigend
