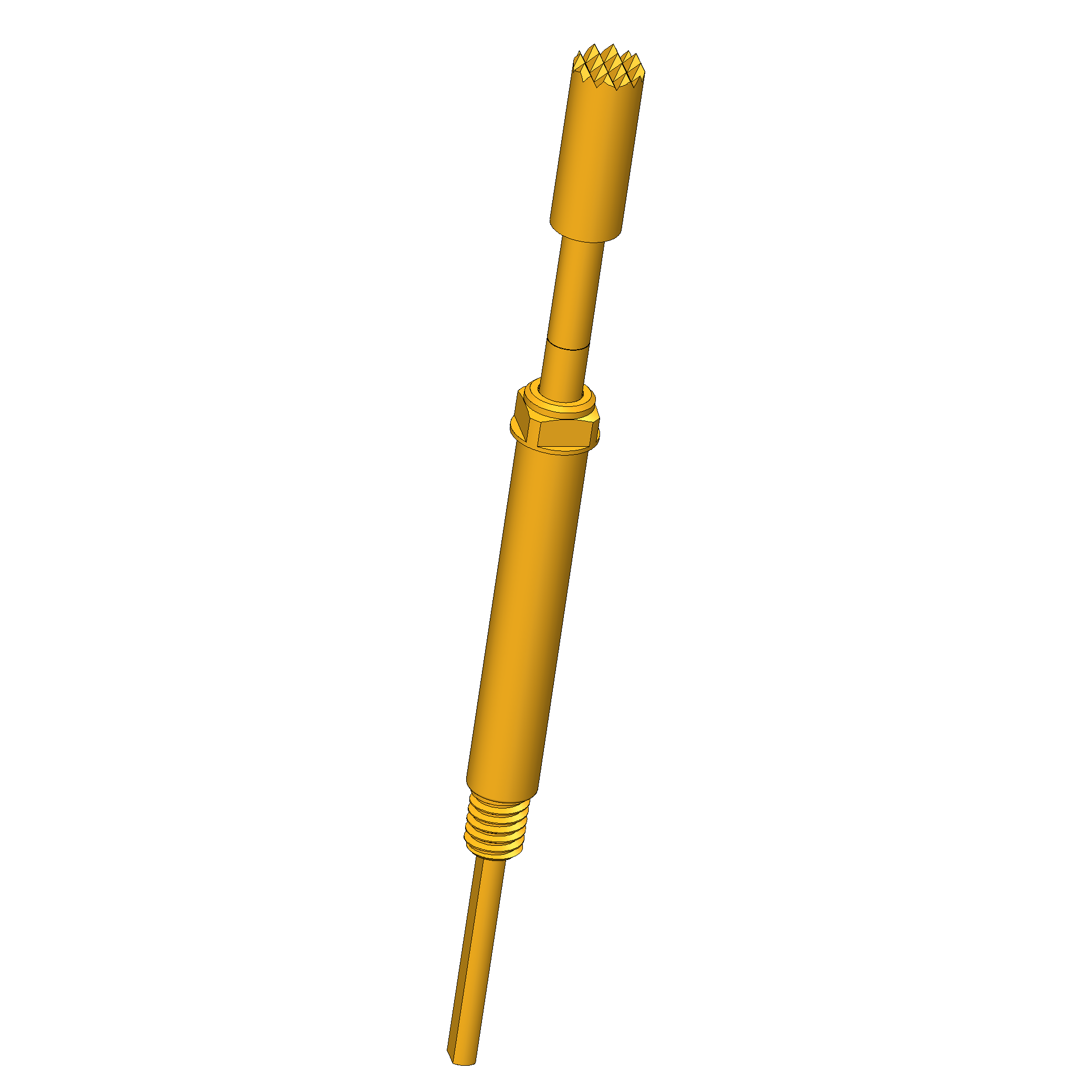

Produktinformationen "GKS-803 306 300 A 5002 M"
| Arbeitshub: | 6,4 mm |
|---|---|
| Einschraubdrehmoment: | 10 – 20 cNm |
| Einschraubdrehmoment max.: | 20 cNm |
| Einschraubdrehmoment min.: | 10 cNm |
| Federvorspannung: | 1,6 N |
| Passende Kontaktsteckhülse: | KS-803 M |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Verdrehgesicherte GKS |
| Unterproduktgruppe: | Verdrehgesicherte GKS |
| Baureihe: | GKS-803, GKS-803 M einschraubbar |
| E-Maß / Kragenmaß: | 02 |
| Kopfform: | 06 Waffel (Riffel) |
| Strombelastbarkeit / Nennstrom: | 5 A |
| Temperatur min.: | -100 °C |
| Federkraft bei Arbeitshub: | 5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 3 mm |
| Maximaler Hub: | 8 mm |
| Temperatur max.: | 200 °C |
| Gesamtlänge: | 48 mm |
| Kontaktierung von: | Flachkontakt, Pfosten, Pin |
| Kopfform Oberfläche: | A Gold |
| Raster: | 5,08 mm |
| Verdrehgesichert: | ja |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |
| Durchgehender Kolben: | ø1,44 x 0,95 x 10,0 |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 3 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Einschraubdrehmoment min.: 10 cNm
- Einschraubdrehmoment max.: 20 cNm
- Produktgruppe: Verdrehgesicherte GKS
- Produktgruppe: Schraubkontaktstifte
- Unterproduktgruppe: Verdrehgesicherte GKS
- Baureihe: GKS-803 M einschraubbar
- Baureihe: GKS-803
- Raster: 5,08 mm
- Kontaktierung von: Pin
- Kontaktierung von: Flachkontakt
- Kontaktierung von: Pfosten
- Magnetisch: ja
- Einbauart: einschraubbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Durchgehender Kolben: ø1,44 x 0,95 x 10,0
- Einschraubdrehmoment: 10 – 20 cNm
- Passende Kontaktsteckhülse: KS-803 M
- Temperatur min.: -100 °C
- Temperatur max.: 200 °C
- RoHS-konform: ja
Daten zur Kopfform

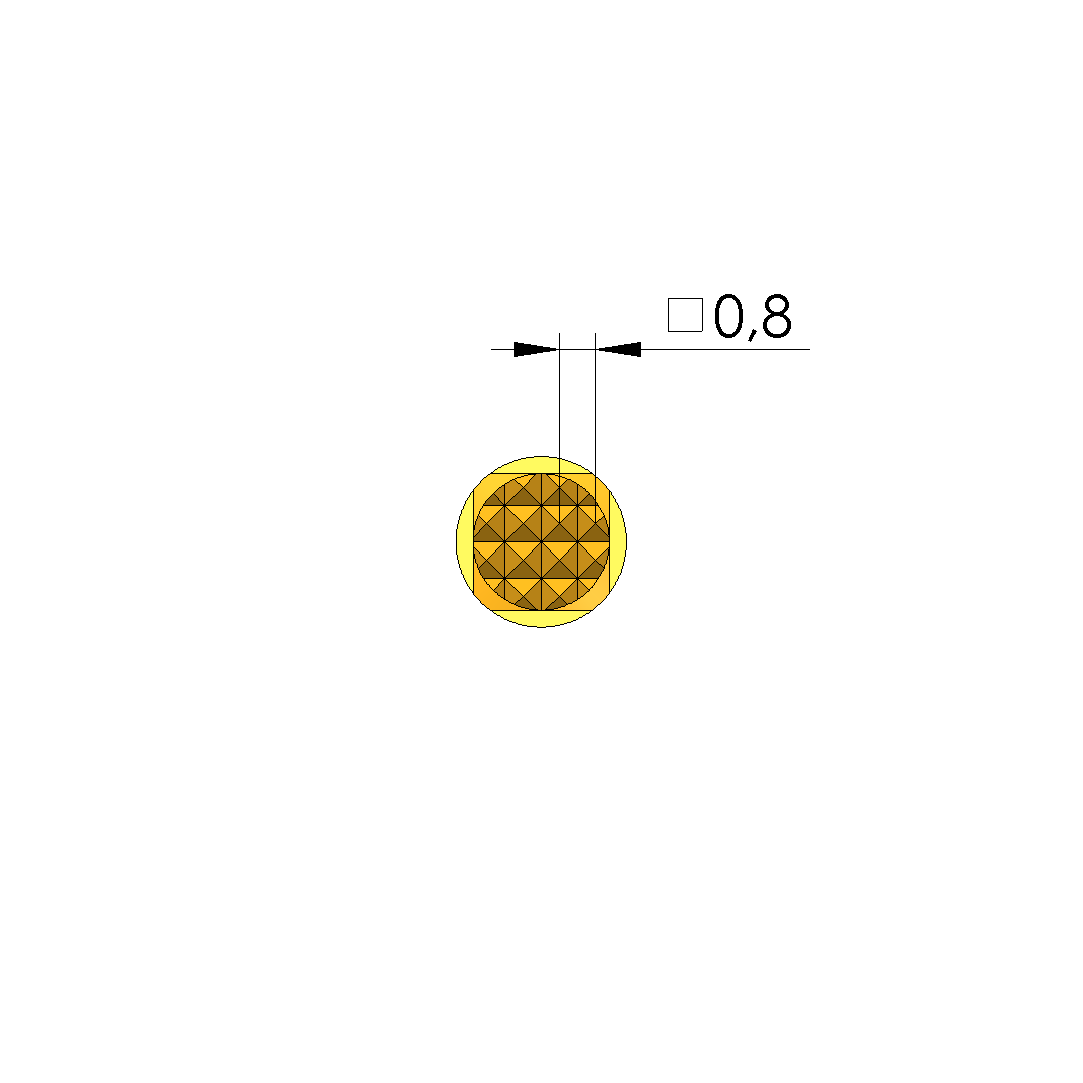

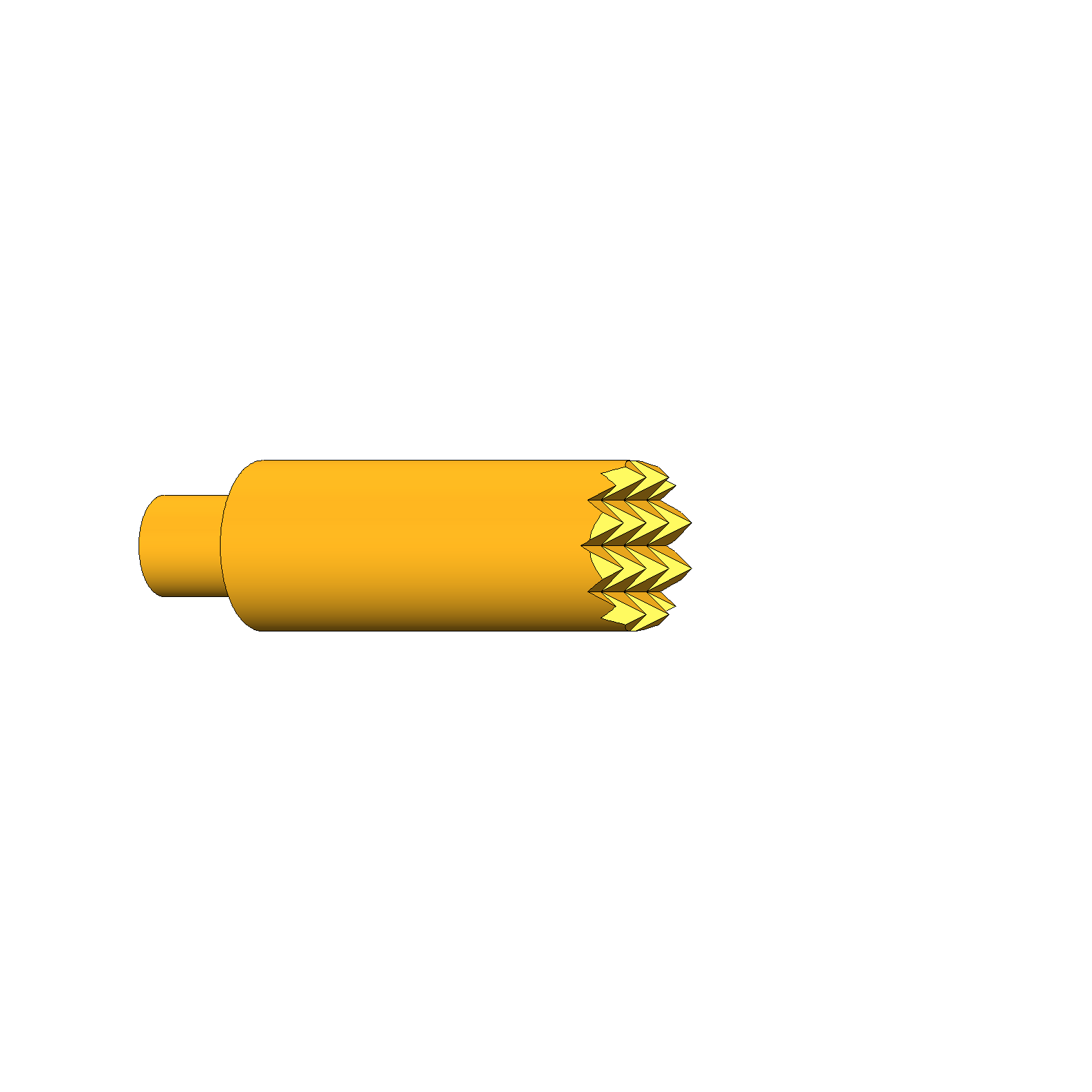

- Kopfform: 06 Waffel (Riffel)

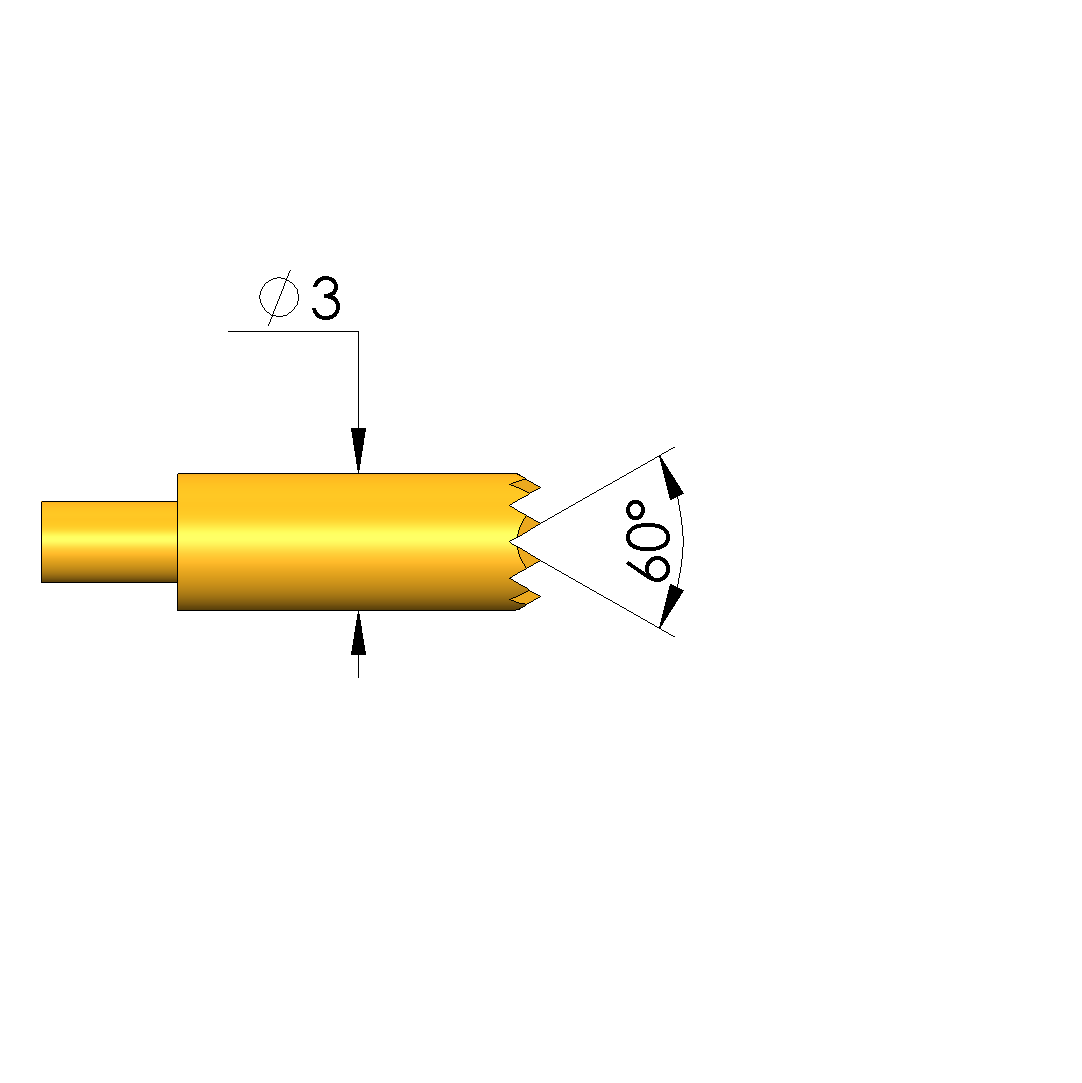

- Kopfdurchmesser: 3 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 3 CuBe
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 5 A
- Durchgangswiderstand typisch max.: 30 mOhm
Mechanische Daten
- Gesamtlänge: 48 mm
- Stifthülsendurchmesser: 3 mm
- Maximaler Hub: 8 mm
- Federvorspannung: 1,6 N
- E-Maß / Kragenmaß: 02

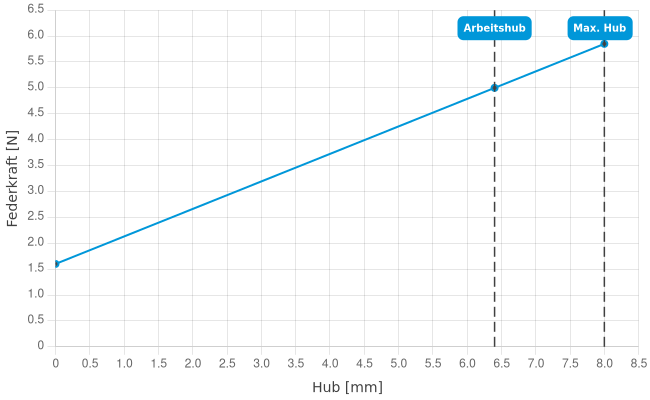

- Federkraft bei Arbeitshub: 5 N
- Arbeitshub: 6,4 mm
