Produktinformationen "GKS-746 320 200 080 A 3002 M"
| Arbeitshub: | 4 mm |
|---|---|
| Einschraubdrehmoment: | 3 – 5 cNm |
| Einschraubdrehmoment max.: | 5 cNm |
| Einschraubdrehmoment min.: | 3 cNm |
| Federvorspannung: | 1,21 N |
| Passende Kontaktsteckhülse: | KS-746 M |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Verdrehgesicherte GKS |
| Unterproduktgruppe: | Verdrehgesicherte GKS |

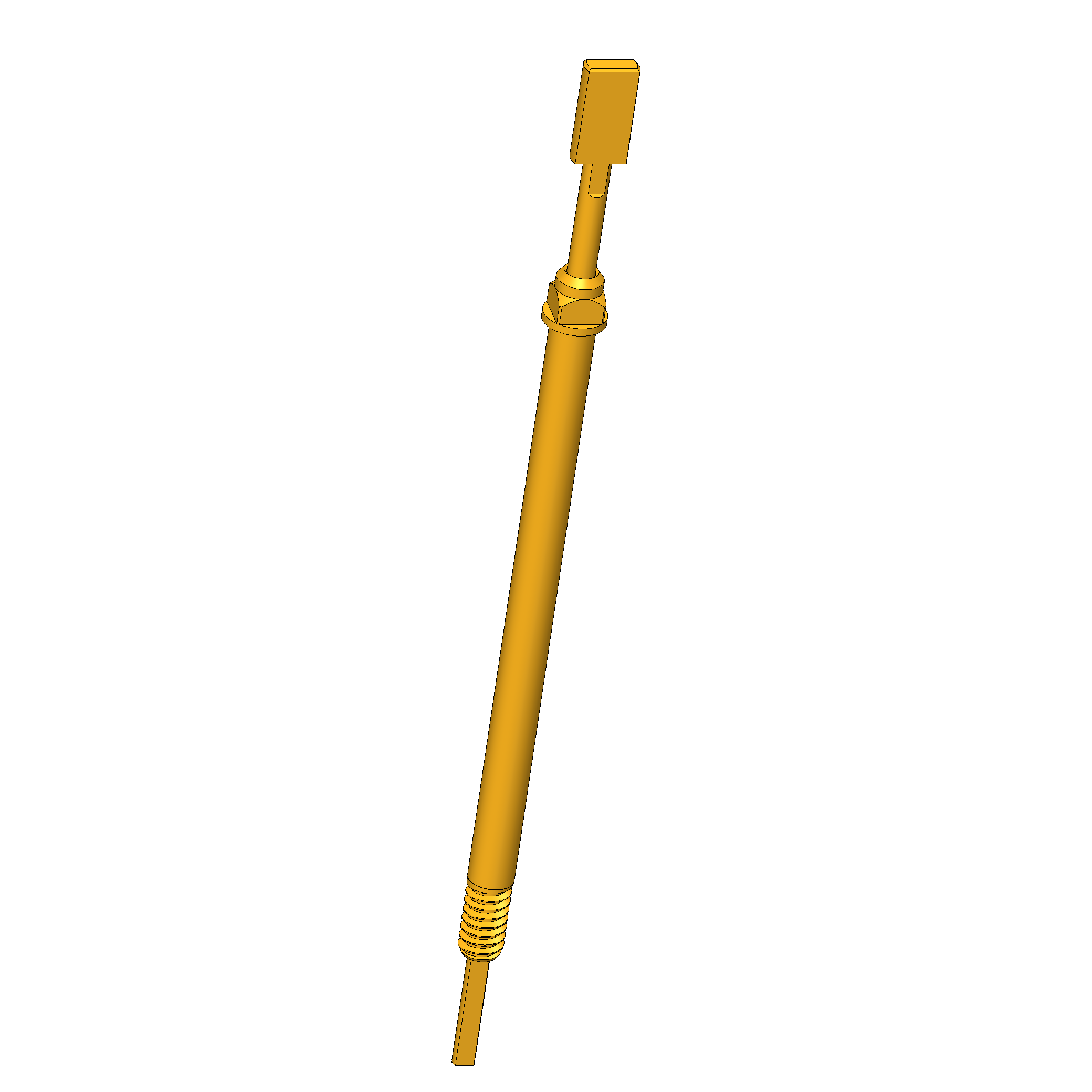

| Baureihe: | GKS-746, GKS-746 M einschraubbar |
| E-Maß / Kragenmaß: | 2 |
| Kopfform: | 20 Spatel flach, stirnseitig abgeschrägt, selbstreinigend |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 3 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 2 mm |
| Maximaler Hub: | 4,4 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 40,2 mm |
| Kontaktierung von: | Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 2,54 mm |
| Verdrehgesichert: | ja |
| Kopfform Werkstoff: | 3 CuBe |
| Magnetisch: | ja |

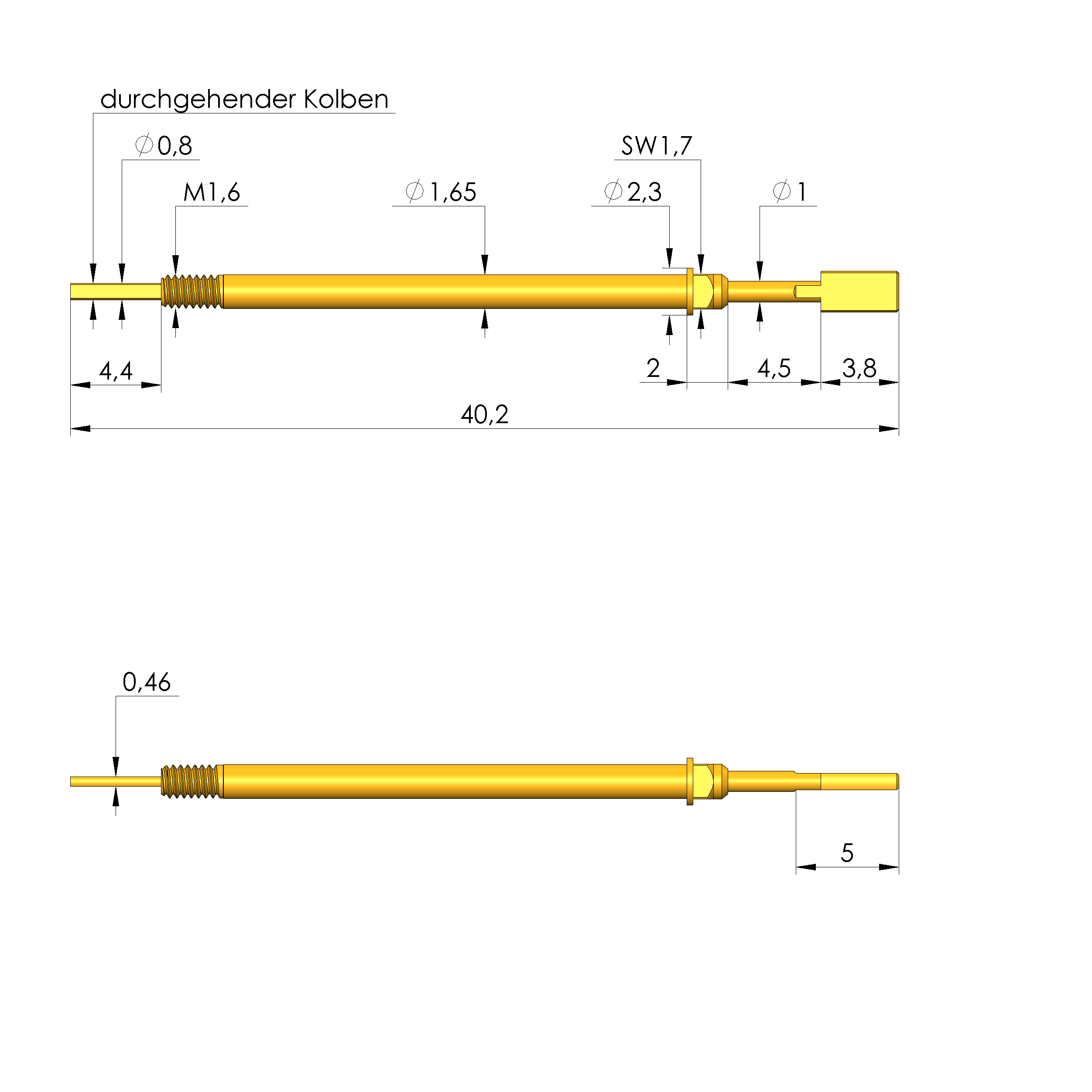

| Durchgehender Kolben: | ø0,8 x 0,46 x 4,4 |
| Einbauart: | einschraubbar |
| Stifthülsendurchmesser: | 1,65 mm |
| Spatelbreite: | 0,8 mm |
| Spatellänge: | 5 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Verdrehgesichert: ja
- Produktgruppe: Verdrehgesicherte GKS
- Durchgehender Kolben: ø0,8 x 0,46 x 4,4
- Kontaktierung von: Weiblicher Konnektor
- Temperatur max.: 80 °C
- Einschraubdrehmoment min.: 3 cNm
- Einschraubdrehmoment max.: 5 cNm
- Baureihe: GKS-746
- Produktgruppe: Schraubkontaktstifte
- Einbauhöhe einstellbar: nein
- Baureihe: GKS-746 M einschraubbar
- Raster: 2,54 mm
- RoHS-konform: ja
- Unterproduktgruppe: Verdrehgesicherte GKS
- Einbauart: einschraubbar
- Temperatur min.: -40 °C
- Schnellwechselsystem: ja
- Magnetisch: ja
- Einschraubdrehmoment: 3 – 5 cNm
- Passende Kontaktsteckhülse: KS-746 M
Mechanische Daten
- Maximaler Hub: 4,4 mm
- E-Maß / Kragenmaß: 2

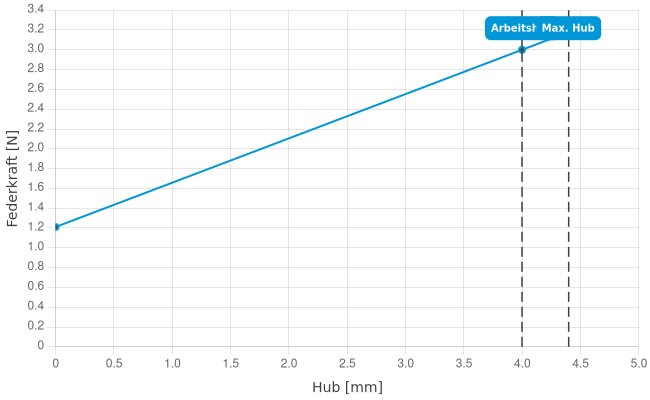

- Federkraft bei Arbeitshub: 3 N
- Stifthülsendurchmesser: 1,65 mm
- Federvorspannung: 1,21 N
- Arbeitshub: 4 mm
- Gesamtlänge: 40,2 mm
Elektrische Daten
- Durchgangswiderstand typisch max.: 30 mOhm
Daten zur Kopfform

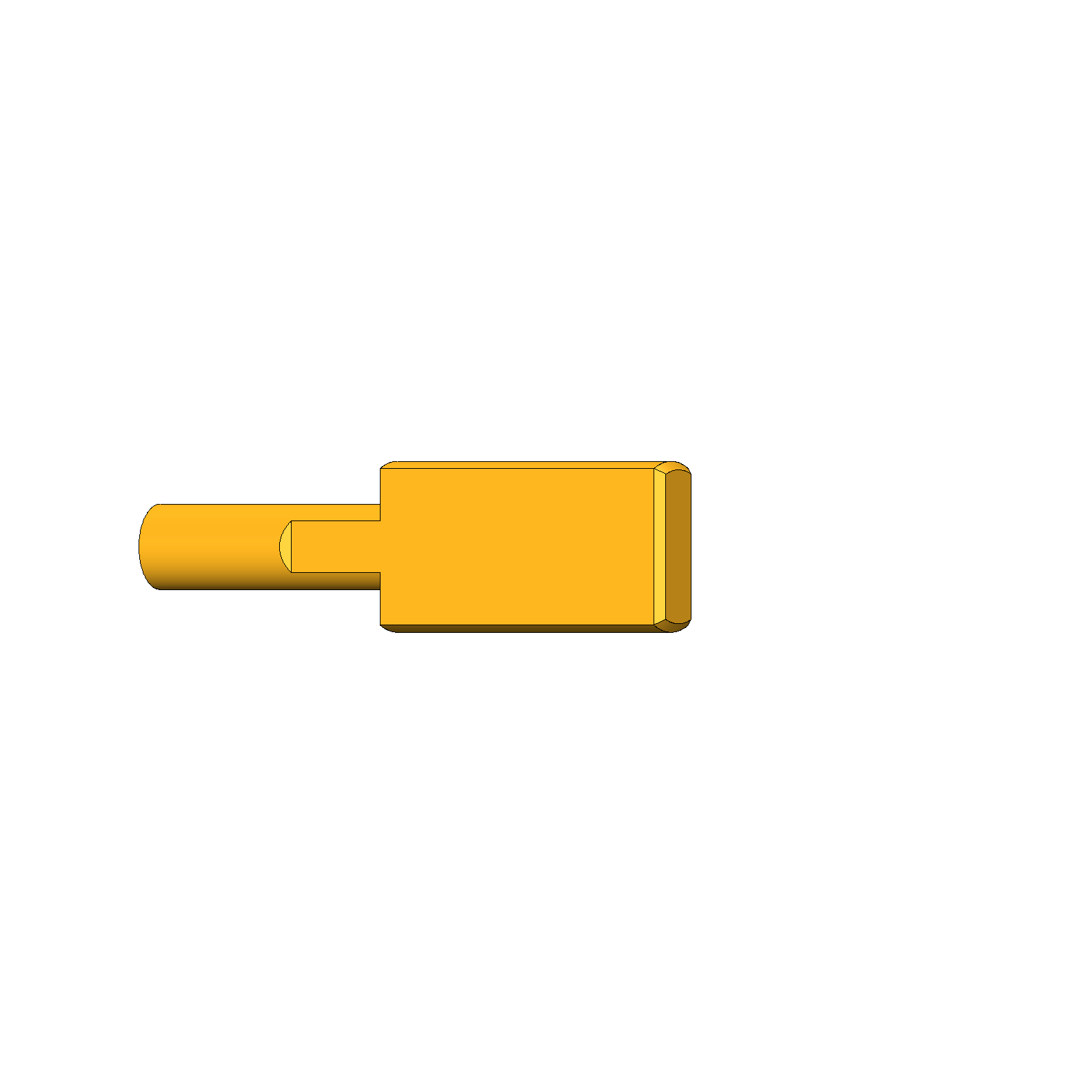

- Kopfform: 20 Spatel flach, stirnseitig abgeschrägt, selbstreinigend

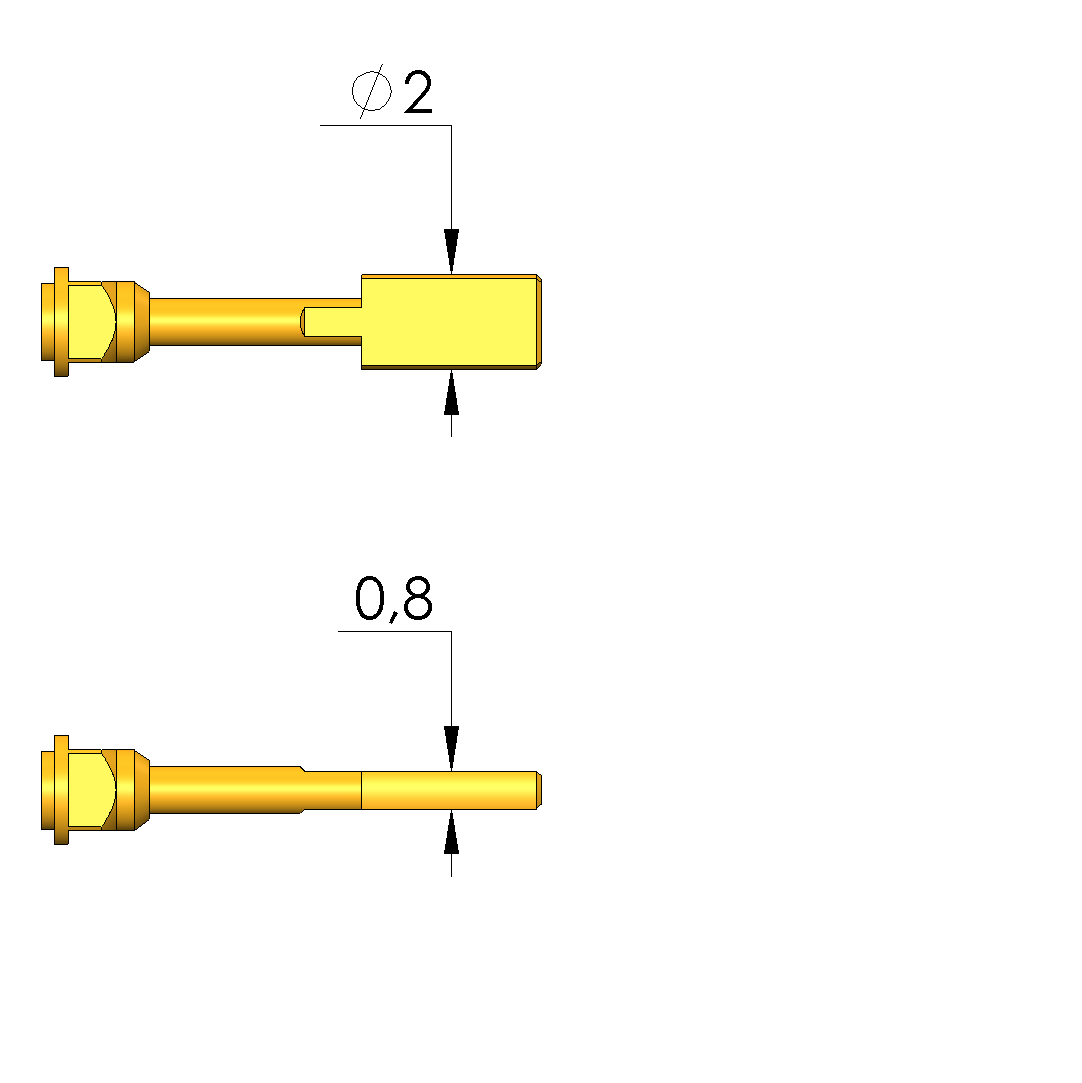

- Spatelbreite: 0,8 mm
- Kopfform Werkstoff: 3 CuBe
- Kopfdurchmesser: 2 mm
- Kopfform Oberfläche: A Gold
- Spatellänge: 5 mm
