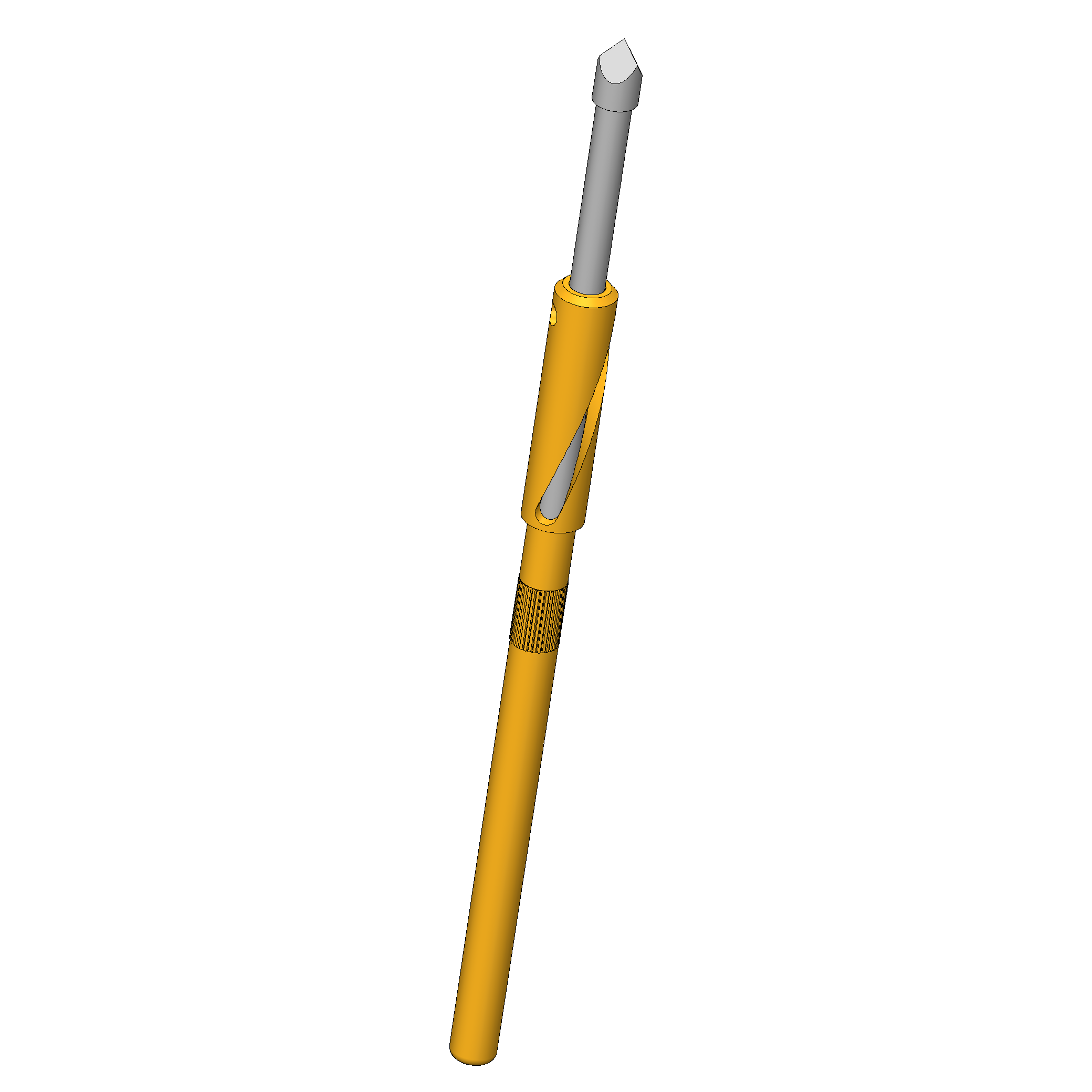

Produktinformationen "GKS-725 207 130 R 1507 S"
| Arbeitshub: | 4,8 mm |
|---|---|
| Federvorspannung: | 0,44 N |
| Passende Kontaktsteckhülse: | KS-725 |
| RoHS-konform: | ja |
| Produktgruppe: | Drehkontaktstifte, ICT / FCT (Incircuit- und Funktionstest) |
| Unterproduktgruppe: | Drehkontaktstifte |
| Baureihe: | GKS-725, GKS-725 S |
| E-Maß / Kragenmaß: | 07 |
| Kopfform: | 07 Dreikant, Winkel 30°, selbstreinigend |
| Strombelastbarkeit / Nennstrom: | 3 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 20 mOhm |
| Kopfdurchmesser: | 1,3 mm |
| Maximaler Hub: | 6 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 33 mm |
| Kontaktierung von: | Pad, Via |
| Kopfform Oberfläche: | R Rhodium |
| Raster: | 2,54 mm |
| Verdrehgesichert: | nein |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 1,37 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Drehkontaktstifte
- Produktgruppe: ICT / FCT (Incircuit- und Funktionstest)
- Unterproduktgruppe: Drehkontaktstifte
- Baureihe: GKS-725 S
- Baureihe: GKS-725
- Raster: 2,54 mm
- Kontaktierung von: Pad
- Kontaktierung von: Via
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: nein
- Passende Kontaktsteckhülse: KS-725
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Mechanische Daten
- Gesamtlänge: 33 mm
- Stifthülsendurchmesser: 1,37 mm
- Maximaler Hub: 6 mm
- Federvorspannung: 0,44 N
- E-Maß / Kragenmaß: 07
- Federkraft bei Arbeitshub: 1,5 N
- Arbeitshub: 4,8 mm
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 3 A
- Durchgangswiderstand typisch max.: 20 mOhm
Daten zur Kopfform

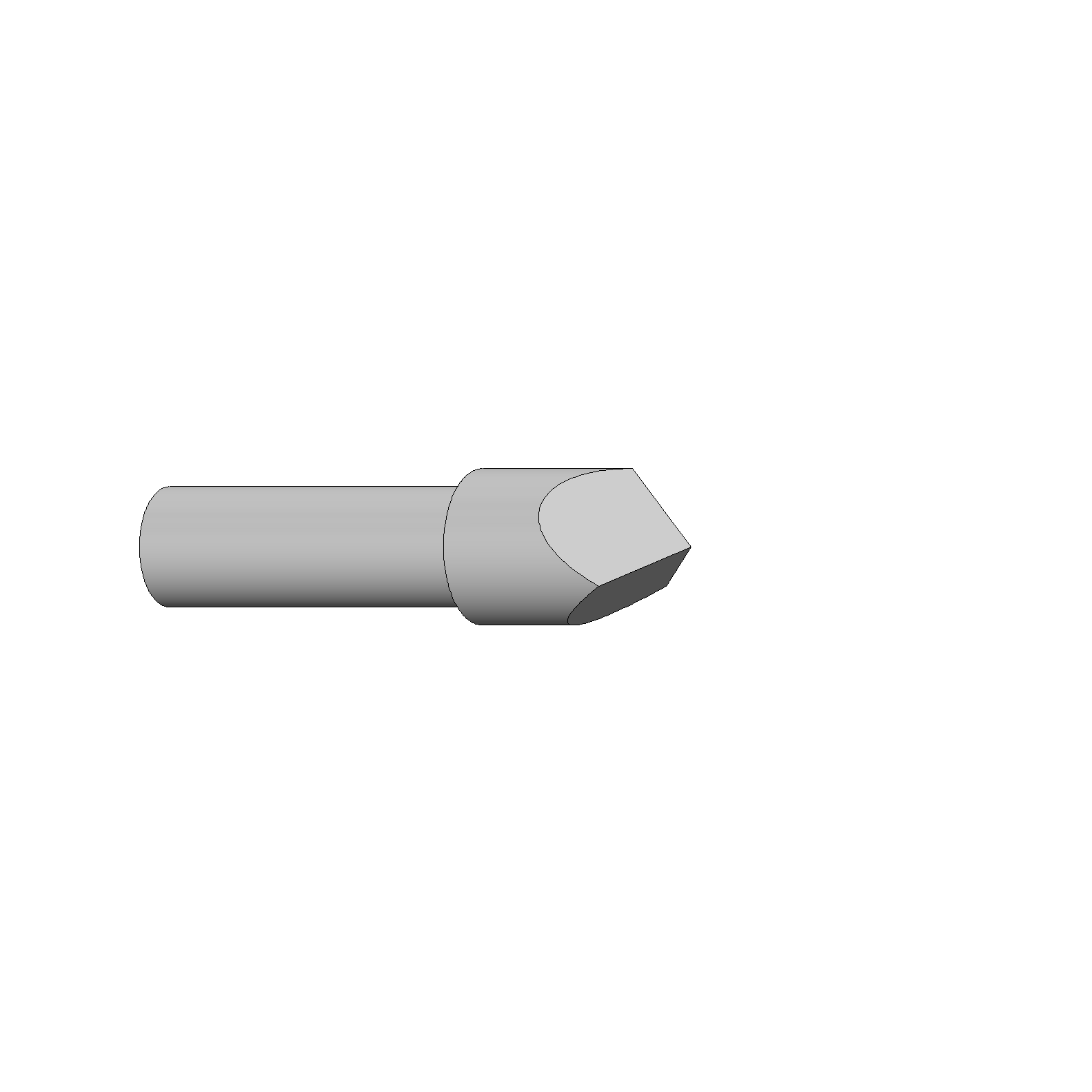

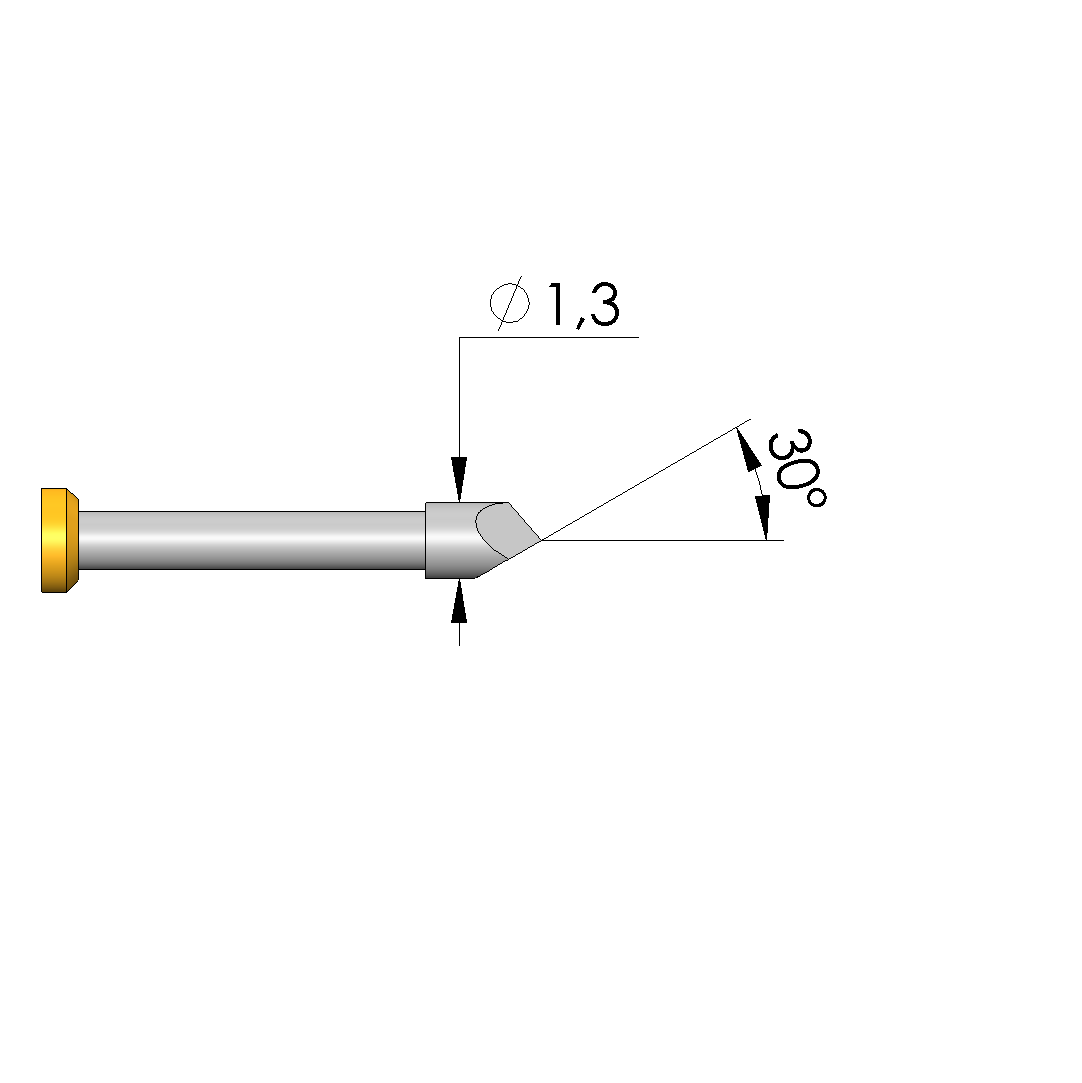

- Kopfform: 07 Dreikant, Winkel 30°, selbstreinigend
- Kopfdurchmesser: 1,3 mm
- Kopfform Oberfläche: R Rhodium
- Kopfform Werkstoff: 2 Stahl
