Produktinformationen "GKS-714 223 200 A 1510"
| Arbeitshub: | 6 mm |
|---|---|
| Federvorspannung: | 0,38 N |
| Passende Kontaktsteckhülse: | KS-714 23 |
| Passender Stecker: | SE-503 |
| RoHS-konform: | ja |
| Produktgruppe: | Schraubkontaktstifte, Verdrehgesicherte GKS |
| Unterproduktgruppe: | Verdrehgesicherte GKS |

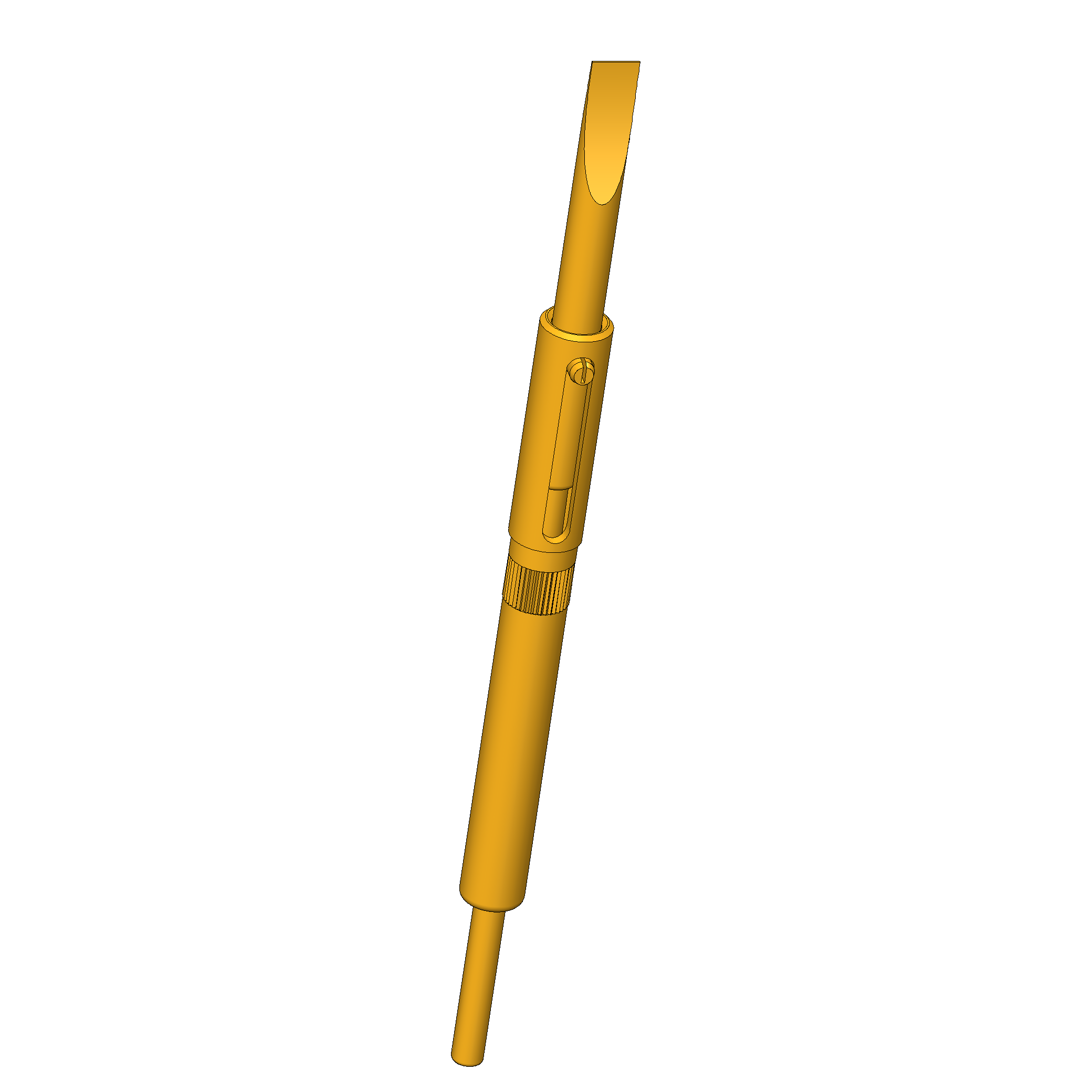

| Baureihe: | GKS-714 |
| E-Maß / Kragenmaß: | 10 |
| Kopfform: | 23 Meißel |
| Strombelastbarkeit / Nennstrom: | 8 A |
| Temperatur min.: | -40 °C |
| Federkraft bei Arbeitshub: | 1,5 N |
| Schnellwechselsystem: | ja |
| Durchgangswiderstand typisch max.: | 30 mOhm |
| Kopfdurchmesser: | 2 mm |
| Maximaler Hub: | 7 mm |
| Temperatur max.: | 80 °C |
| Gesamtlänge: | 46,5 mm |
| Kontaktierung von: | Weiblicher Konnektor |
| Kopfform Oberfläche: | A Gold |
| Raster: | 5,08 mm |
| Verdrehgesichert: | ja |
| Anschlussart am Kontaktstift: | Stecker |
| Kopfform Werkstoff: | 2 Stahl |
| Magnetisch: | ja |
| Durchgehender Kolben: | ø1,3 x 7,5 |
| Einbauart: | steckbar |
| Stifthülsendurchmesser: | 2,65 mm |
| Einbauhöhe einstellbar: | nein |
Anmelden
Weitere Produkte dieser Baureihe:
Technische Daten
Allgemeine Daten
- Produktgruppe: Verdrehgesicherte GKS
- Produktgruppe: Schraubkontaktstifte
- Unterproduktgruppe: Verdrehgesicherte GKS
- Baureihe: GKS-714
- Raster: 5,08 mm
- Kontaktierung von: Weiblicher Konnektor
- Magnetisch: ja
- Einbauart: steckbar
- Schnellwechselsystem: ja
- Anschlussart am Kontaktstift: Stecker
- Einbauhöhe einstellbar: nein
- Verdrehgesichert: ja
- Durchgehender Kolben: ø1,3 x 7,5
- Passender Stecker: SE-503
- Passende Kontaktsteckhülse: KS-714 23
- Temperatur min.: -40 °C
- Temperatur max.: 80 °C
- RoHS-konform: ja
Elektrische Daten
- Strombelastbarkeit / Nennstrom: 8 A
- Durchgangswiderstand typisch max.: 30 mOhm
Mechanische Daten
- Gesamtlänge: 46,5 mm
- Stifthülsendurchmesser: 2,65 mm
- Maximaler Hub: 7 mm
- Federvorspannung: 0,38 N
- E-Maß / Kragenmaß: 10
- Federkraft bei Arbeitshub: 1,5 N
- Arbeitshub: 6 mm

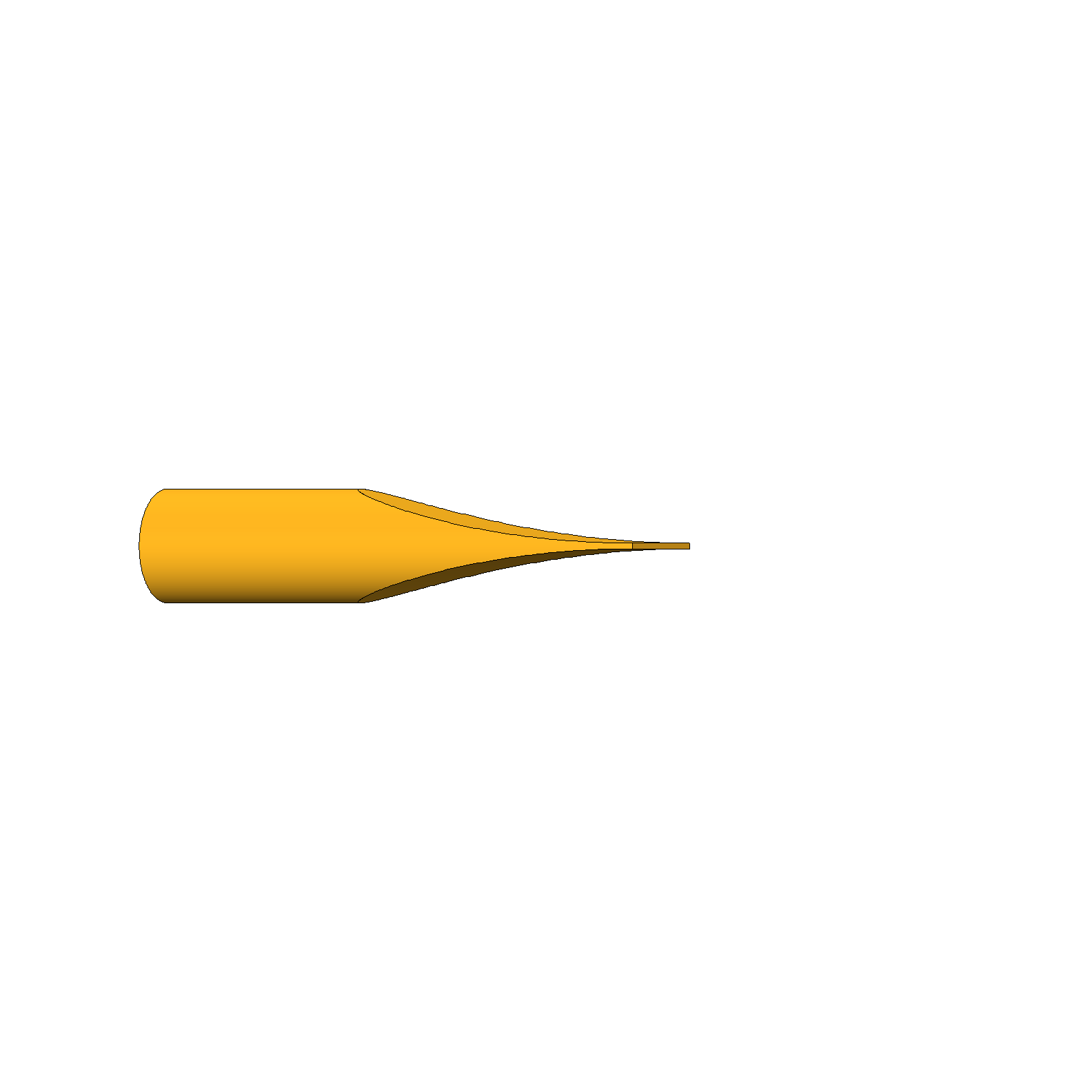

Daten zur Kopfform
- Kopfform: 23 Meißel
- Kopfdurchmesser: 2 mm
- Kopfform Oberfläche: A Gold
- Kopfform Werkstoff: 2 Stahl
